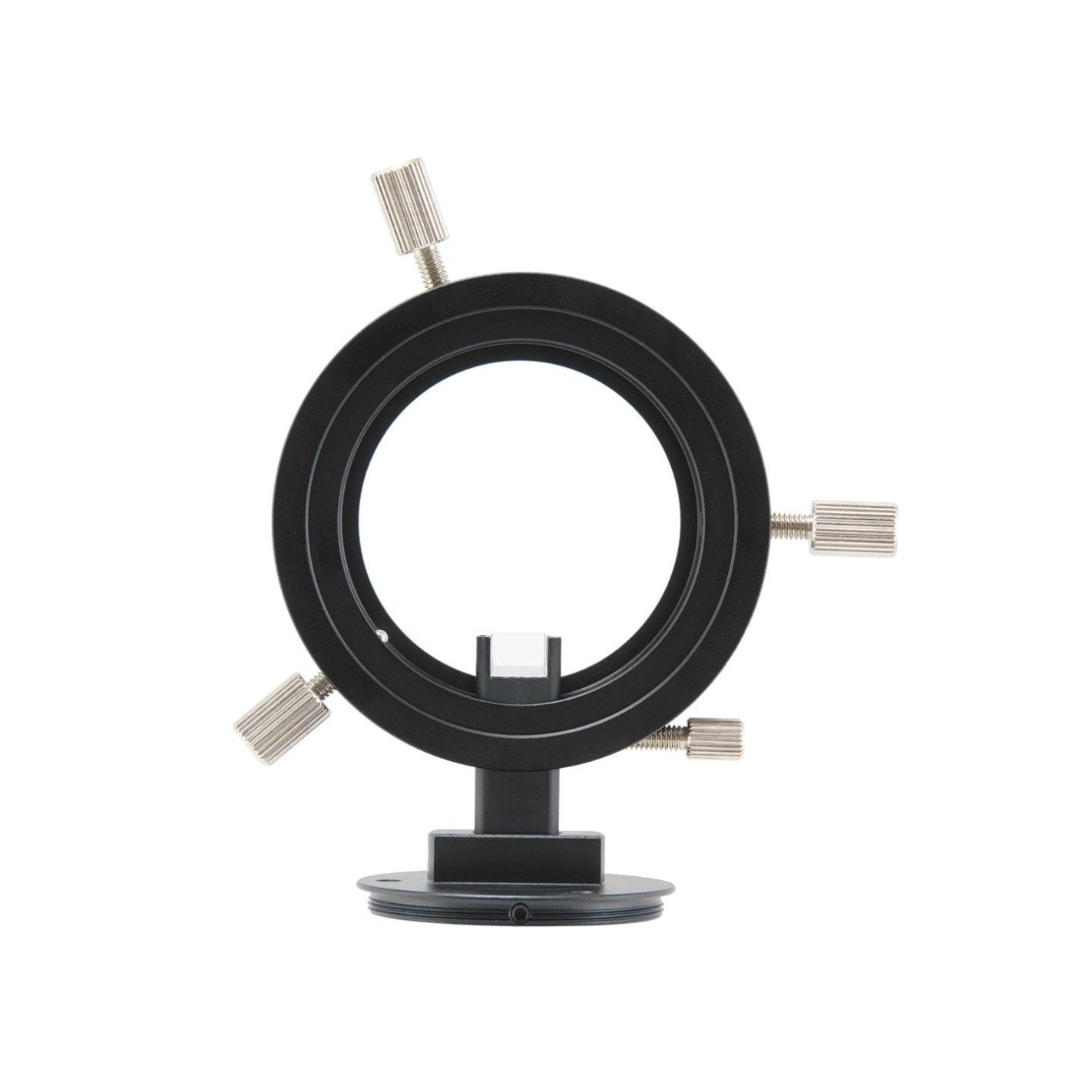

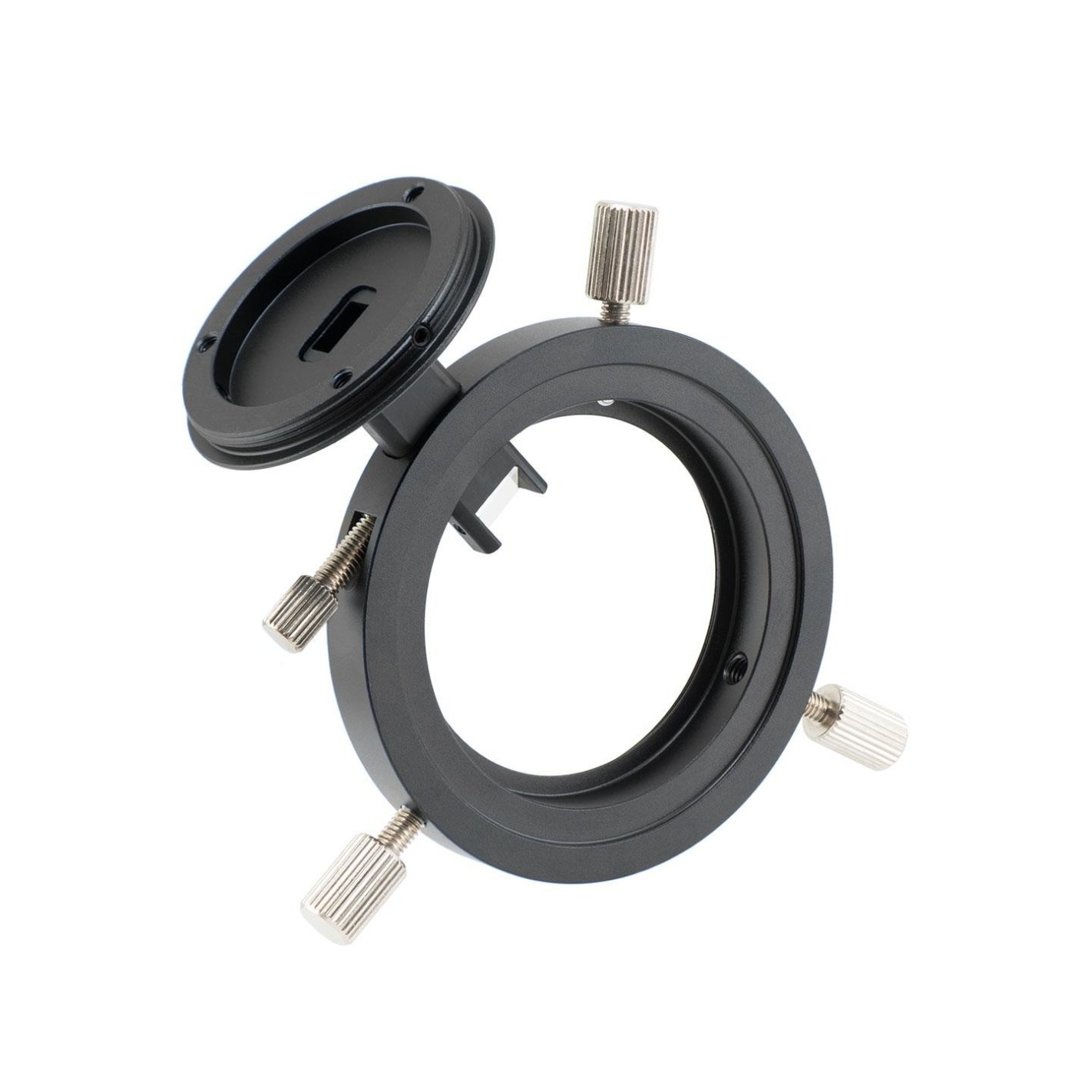

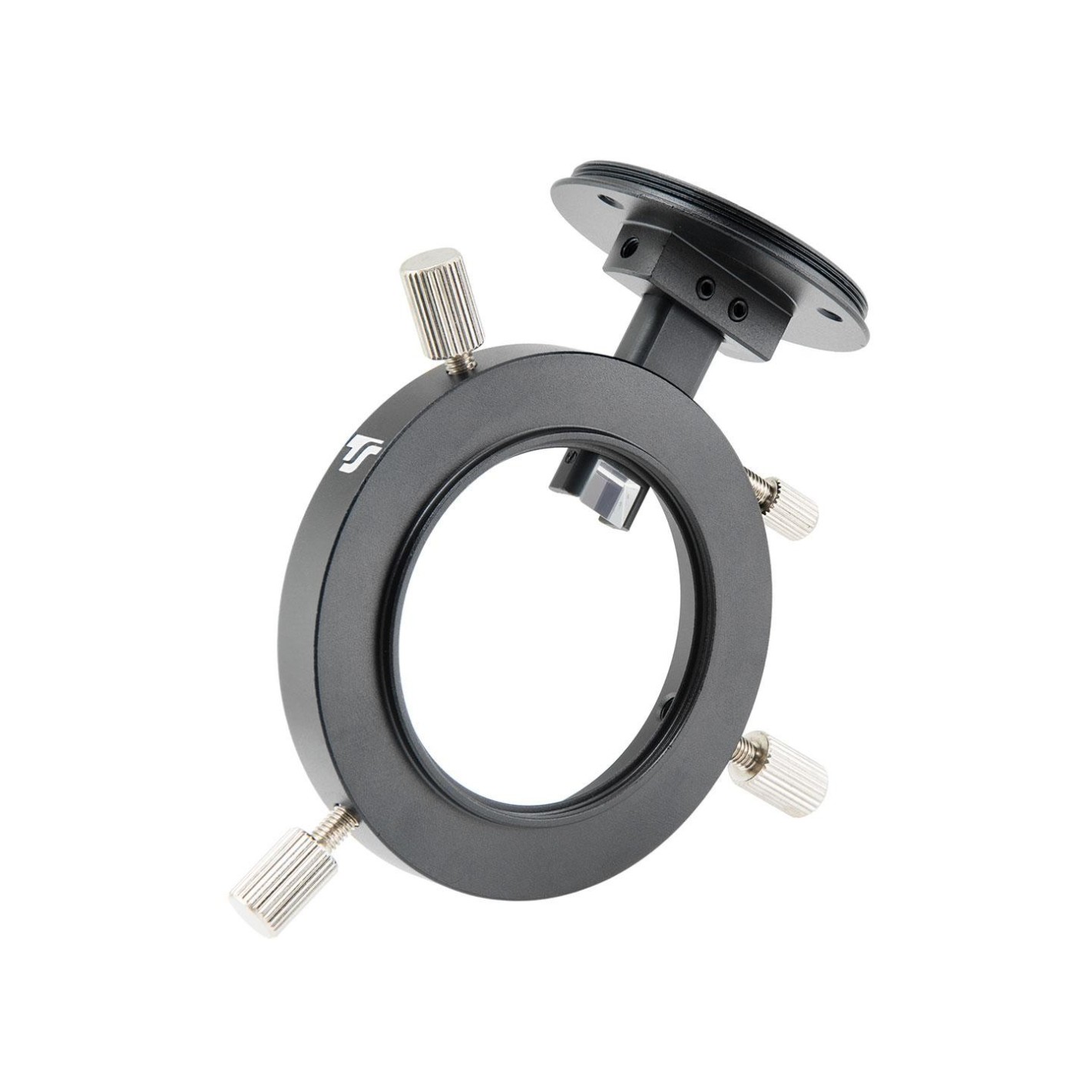

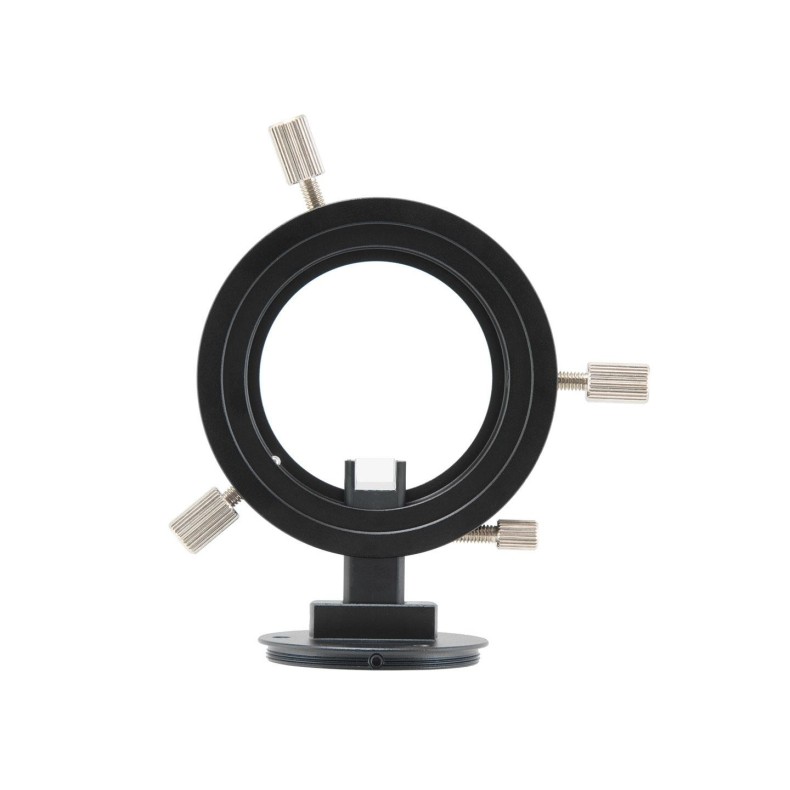

TS Optics TSOAG9 guía ultracorta fuera del eje para astrofotografía
La guía corta fuera del eje TSOAG9 es un desarrollo de Teleskop Service. Se puede utilizar con casi todos los telescopios y sustituye al telescopio guía. El guiado se vuelve más preciso y el soporte tiene que soportar menos carga. El TSOAG9 es el guiador fuera de eje más corto de su clase, especialmente adecuado para adaptaciones donde hay poco espacio disponible. Sin embargo, el TSOAG9 ofrece características convincentes.

Las ventajas y características del TSOAG9:

♦ Diseño corto ... solo 11,4 mm desde la rosca M48 hasta la conexión lateral de la cámara.

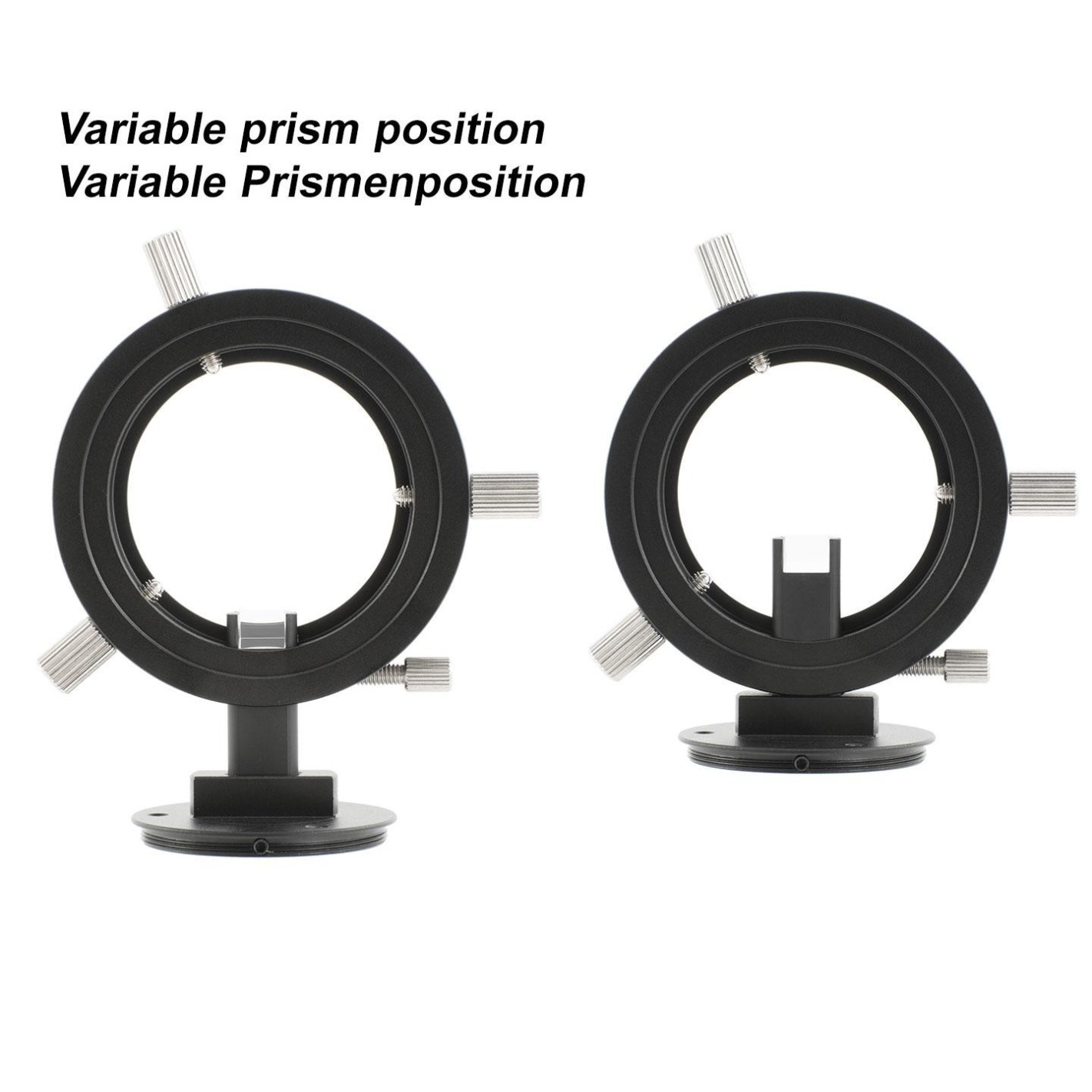

♦ Mejor iluminación ... Apertura clara de 45,5 mm; además, el prisma se puede ajustar libremente para evitar sombras.
♦ Fácil enfoque del autoguiado ... el conector lateral T2 también se puede ajustar, lo que permite enfocar el autoguiado sin cambiar la distancia desde la cámara principal al corrector.
♦ Tres posiciones posibles de la cámara al prisma ... debido al diseño especial de los adaptadores de conexión a T2, EOS o M48, son posibles tres posiciones del prisma al sensor de la cámara. Esto también evita el sombreado del prisma.
♦ Adaptación flexible en el lado de la cámara ... en la sección de accesorios, puedes encontrar los adaptadores de conexión necesarios para T2, M42, M48 y EOS. Los adaptadores no extienden la longitud de la guía fuera del eje.

Conexión del TSOAG9 al telescopio o al corrector:
En el lado del telescopio, el TSOAG9 tiene un barril corto de 2 "con una rosca de filtro M48x0,75 / 2". Esto permite una adaptación flexible.

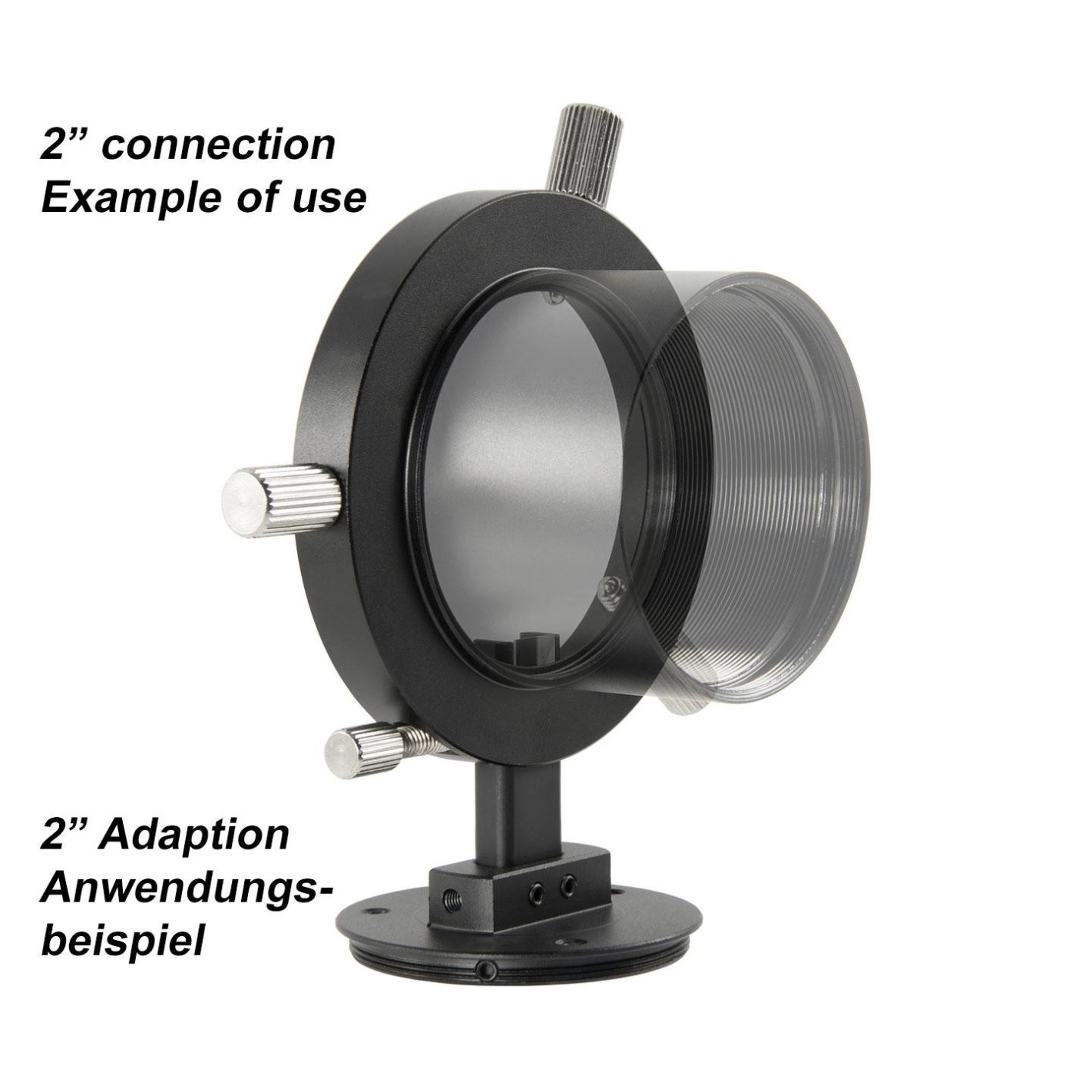

Conexión a un receptáculo de 2 "... Con el anillo de extensión de 2" TSVF230, puede conectar el TSOAG9 a cualquier receptáculo de 2 ".

Conexión a correctores con rosca T2 o M48 ... El TSOAG9 se puede acoplar directamente a correctores o reductores con conexión M48. El adaptador TST2-M48s o TST2-M48L permite acoplar correctores con conexión T2.

TSOAG9 al corrector de coma Baader MPCC ... El TSOAG9 encaja directamente en la rosca de conexión M48 de los correctores (Imagen a la izquierda). La combinación ofrece corrección de coma y guía en un espacio muy pequeño. Desde el adaptador de conexión de la cámara del guiador fuera del eje al sensor, le quedan 46,6 mm, espacio suficiente incluso para una cámara DSLR.

Más tipos de conexión ...
Correctores TeleVue a través del adaptador TSTV-M48a
Correctores de campo Vixen para VMC, VC y APO a través del adaptador TSViRed-M48
Correctores de nivel M68x1 ZEISS a través del adaptador M68I-M48A

Cómo adaptar la cámara de imágenes al TSOAG9:
Para una conexión de cámara adecuada, necesita el adaptador de conexión opcional. Los adaptadores están hechos para el TSOAG9 y combinan perfectamente.

Los adaptadores son cónicos, asegurando siempre la posición óptima. Al mismo tiempo, puede desmontar la cámara sin desenroscarla.

♦ TSOAG9-T2 ... para cualquier otra conexión a través de la rosca M42x0.75 / T2
♦ TSOAG9-M42 ... la conexión M42x1 se utiliza principalmente para una adaptación breve de cámaras DSLR.
♦ TSOAG9-M48 ... para cualquier otra conexión a través de la rosca de filtro M48x0,75 / 2 "
♦ TSOAG9-EOS ... permite la conexión directa de cámaras Canon EOS DSLR.

TSOAG9G2 - Montaje en cámaras con carcasa de flash sobresaliente

Los tornillos moleteados del TSOAG9 chocan con la carcasa del flash. Si aún desea utilizar el Off-Axis-Guider en una DSLR con una carcasa de flash que sobresale, le recomendamos tornillos cortos M4 o tornillos prisioneros. Alternativamente, recomendamos el TSOAG9EOS para cámaras Canon EOS.

Especificaciones técnicas:

• Conexión lateral del telescopio: cuerpo de 2 "y rosca hembra M48x0,75 longitud 2,5 mm
• Ruta del adaptador de la cámara al cañón de 2 ": 9 mm - longitud más corta
• Ruta desde el adaptador de la cámara hasta la rosca M48x0,75 en el lado del telescopio: 11,4 mm - la longitud de la rosca hembra M48 es de 2,5 mm
• Conexión lateral de la cámara: acoplamiento rápido con tres tornillos - diámetro 51 mm - se adapta al adaptador de conexión
• Conector lateral para autoguiado o ocular en cruz de guía: T2 (M42x0,75) - distancia ajustable al prisma
• Apertura clara: D = 45,6 mm
• Distancia desde el centro del prisma a la conexión lateral T2: 26 mm a 38 mm ajustable
• Distancia desde el centro del prisma hasta la parte frontal del TSOAG9: 6,7 mm
• Distancia desde el centro del prisma hasta el lado de la cámara del TSOAG9: 4,5 mm
