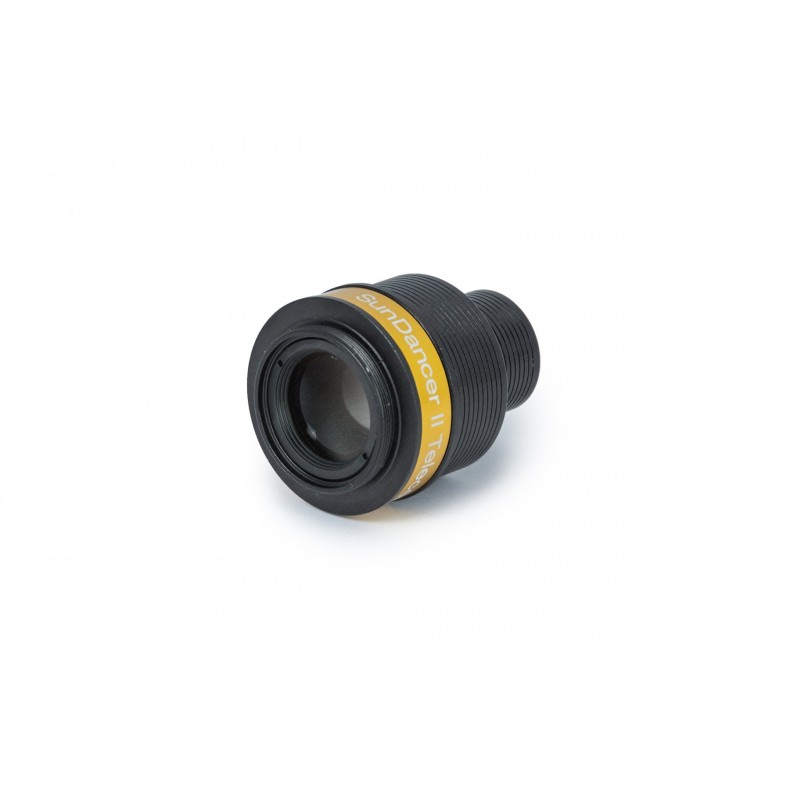

Sistema telecéntrico Baader TZ-3S para SunDancer II

Sistema telecéntrico Baader TZ-3S para SunDancer II

Los sistemas telecéntricos se utilizan principalmente en los filtros H-alfa para la observación solar, donde el etalón paralelo al plano lambda 1/100 del filtro H-alfa requiere un haz de luz perfectamente paralelizado en toda la imagen. Estos telecéntricos proporcionan imágenes muy nítidas, pero normalmente sólo están optimizados para la longitud de onda H-alfa.

Este telecéntrico acromático SunDancer 3x está diseñado para todo el espectro visible y, por tanto, no sólo puede utilizarse en sistemas H-alfa, sino que también puede sustituir a una lente de Barlow. Debido al haz de luz paralelo, es muy bueno con respecto a la distancia de trabajo: Mientras que el factor de aumento de una lente de Barlow cambia con la distancia al ocular o a la cámara (los oculares con zoom también se basan en este principio), el factor de aumento y la calidad de imagen del TZ-3 no cambian, aunque el nuevo punto focal se desvíe muy significativamente de la distancia de trabajo del diseño óptico (96 mm).

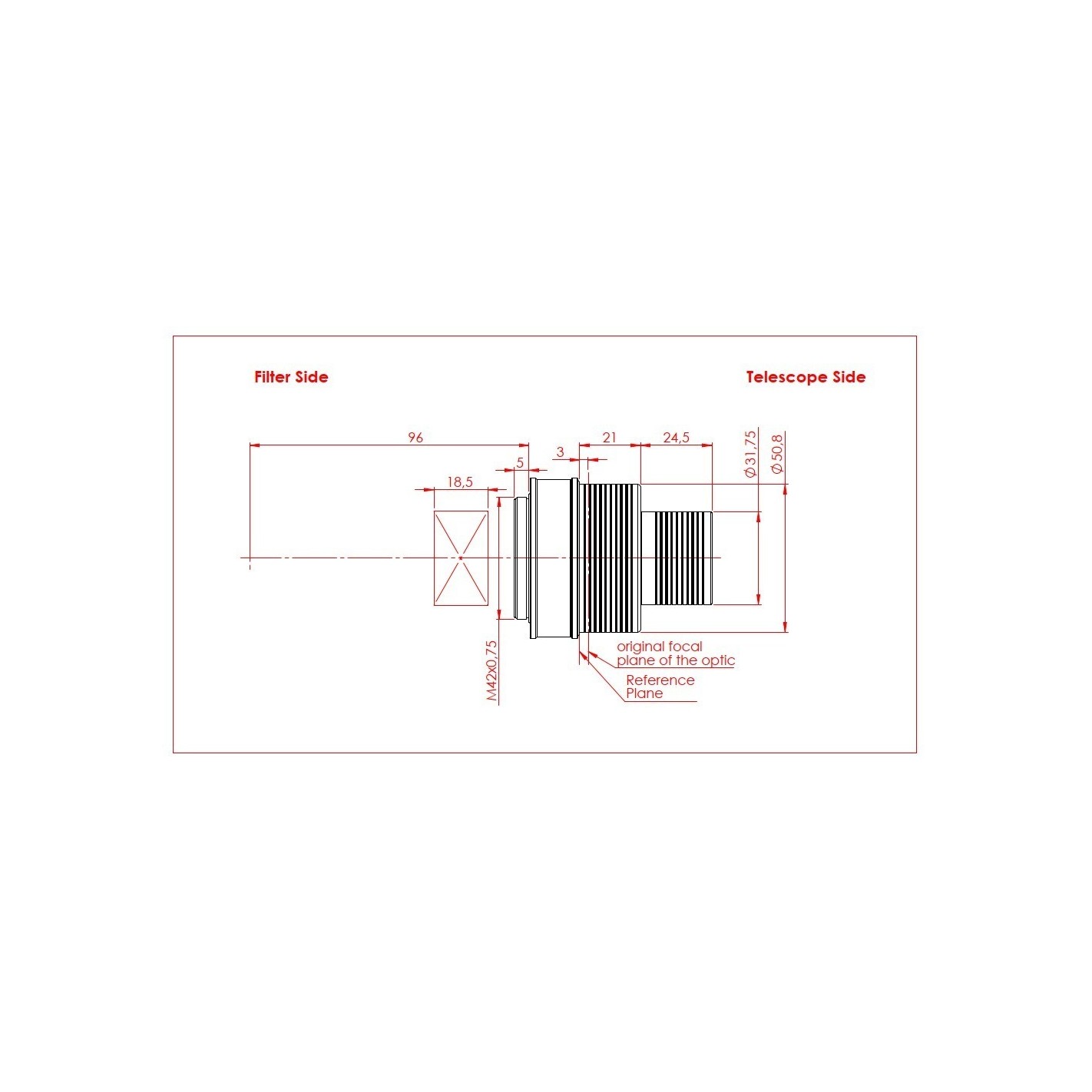

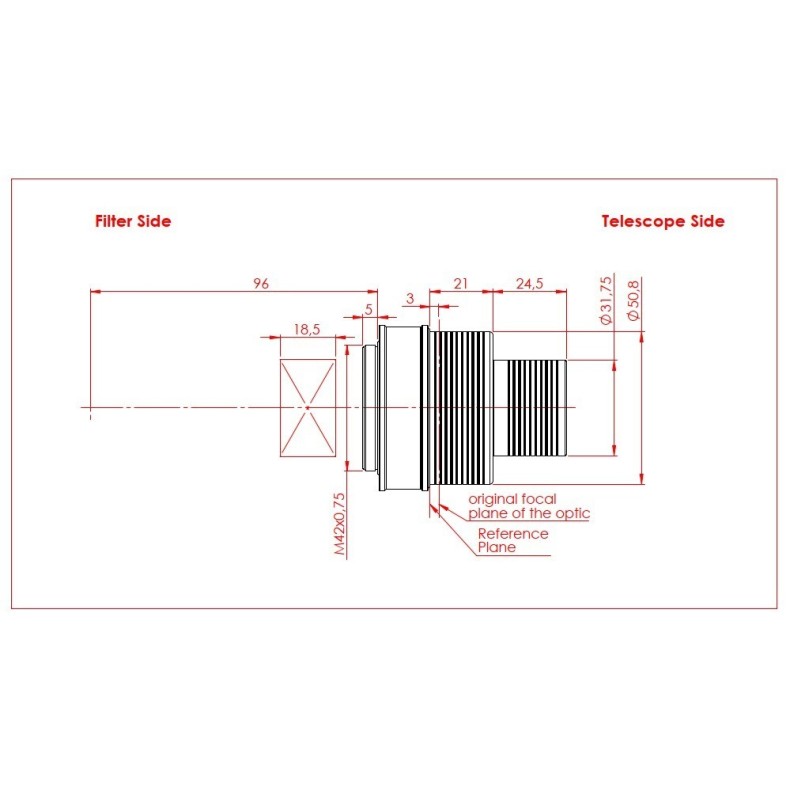

El SunDancer II TZ-3S acromático ilumina un círculo de imagen de 35 mm a una distancia de 96 mm del cuerpo base, ideal para los pequeños sensores de las modernas y rápidas cámaras planetarias que requieren grandes aumentos para fotografiar la luna y los planetas. El contraste es mejor que con los simples barlows o la proyección ocular que se suele utilizar para los grandes aumentos. Con el sistema telecéntrico 3x, los grandes aumentos necesarios para las observaciones visuales también se pueden conseguir con oculares ortoscópicos de gran distancia focal. La distancia interpupilar de los oculares utilizados tampoco cambia.

La conexión en el lado del telescopio se realiza a través de un puente nasal doble de 1,25"/2" con ranuras de seguridad (éstas evitan la inclinación debido a una ranura de seguridad mal colocada y, al mismo tiempo, proporcionan una sujeción segura). En el lado de la cámara, la rosca T-2 proporciona una conexión fija y a prueba de inclinaciones incluso con cámaras pesadas o con pinzas para oculares T-2. Para la rosca T-2 hay disponibles anillos adaptadores para casi todos los sistemas de conexión habituales (por ejemplo, M48 / 2"/ M68).

Comparación de los sistemas telecéntricos con las lentes de Barlow
Un sistema telecéntrico amplía la distancia focal de forma similar a una lente de Barlow, pero con rayos de luz paralelos. Esto significa que la distancia de trabajo es casi la misma, y la calidad y la escala de la imagen siguen siendo las mismas. Al mismo tiempo, la TZ-3S ofrece una imagen de alto contraste. Para la siguiente toma comparativa, se fotografió el campanario de una iglesia con una DSLR APS-C con los mismos ajustes de cámara; una vez con un Baader Q-Barlow, que se llevó a un factor de aumento triple con mangas espaciadoras (puede encontrar más información al respecto en este PDF), y otra con el TZ-3S. En las cámaras con un círculo de imagen inferior a 35 mm, el sombreado de los bordes ya no es un problema y se beneficia del mayor contraste del telecéntrico.

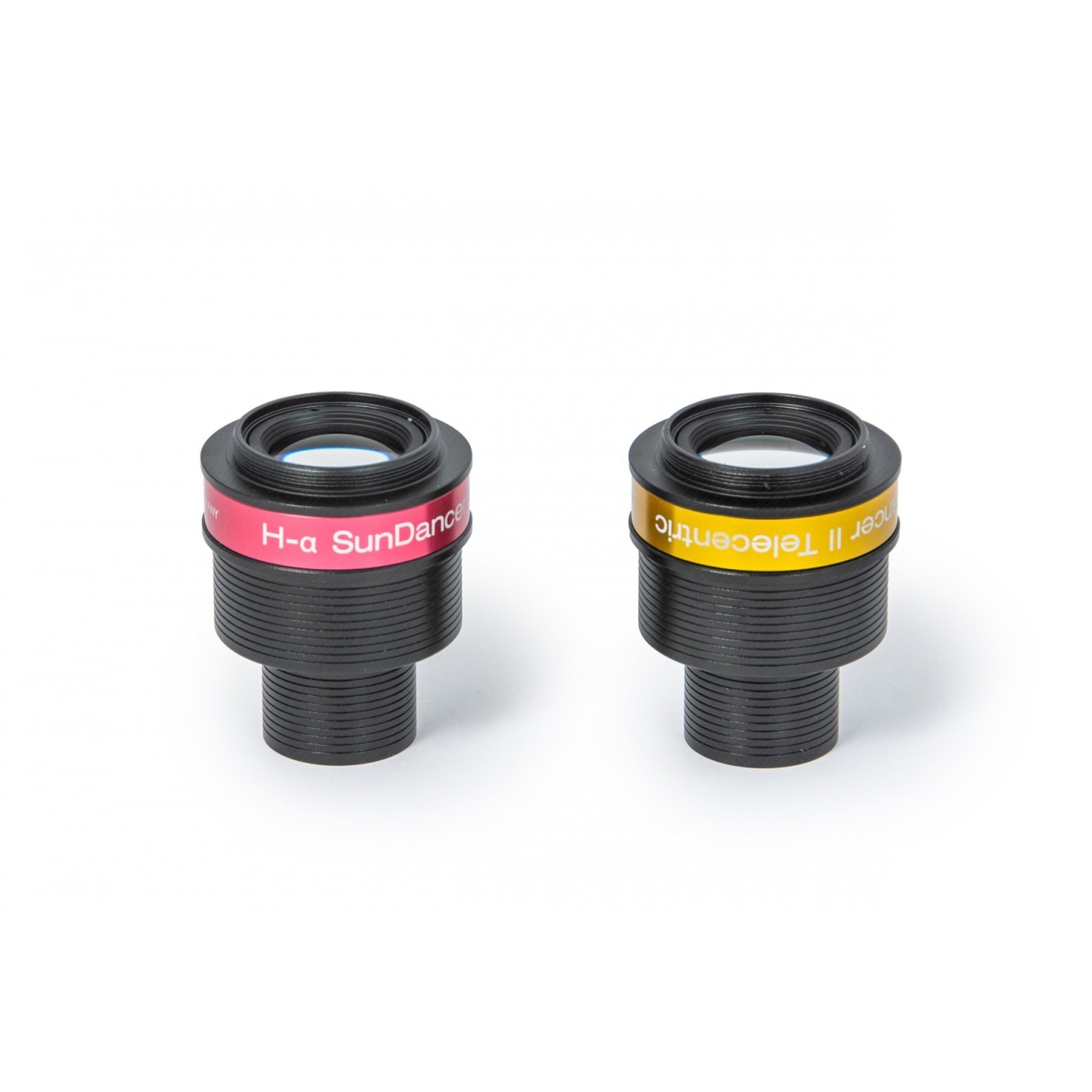

Comparación de Baader SunDancer II H-filtro alfa y Baader SunDancer II TZ-3S

El sistema telecéntrico del Baader SunDancer II H-alpha Filter (#1363056) es el mismo que el Baader SunDancer II 3x telecéntrico TZ-3S, pero contiene adicionalmente un filtro de bloqueo de 2nm (FWHM). Este filtro brilla en color dorado cuando se mira al SunDancer desde el lado del telescopio. Este filtro de bloqueo es absolutamente necesario para proteger el filtro H-alfa real de la radiación solar. El sistema telecéntrico 3x está disponible como Baader SunDancer II 3x Telecentric TZ-3S sin filtro de bloqueo, por ejemplo, para su uso con otros filtros H-alfa. El filtro de bloqueo, sin embargo, no está disponible por separado.

El filtro de bloqueo refleja la luz solar justo antes del etalón y del sistema telecéntrico. Esto protege al etalón del calor excesivo. Además, un etalón también transmite longitudes de onda que son un múltiplo de la línea de transmisión deseada; éstas también son bloqueadas por el filtro de bloqueo.

Especificaciones técnicas:

• FABRICANTE Baader Planetarium
• SKU (#) 1363070
• CÓDIGO EAN 4047825042903
• EXTENSIÓN FOCAL 3x
• USO para la observación H-alfa con filtros SolarSpectrum
• CONEXIÓN EXTERIOR (LADO DE LA LENTE) Barril, 1¼", 2" (50,8mm)
• CONEXIÓN EXTERIOR (LADO DEL OJO/CAMARA) Rosca, T-2 (M42 x 0,75), 1,4"(35mm)
