Descripción

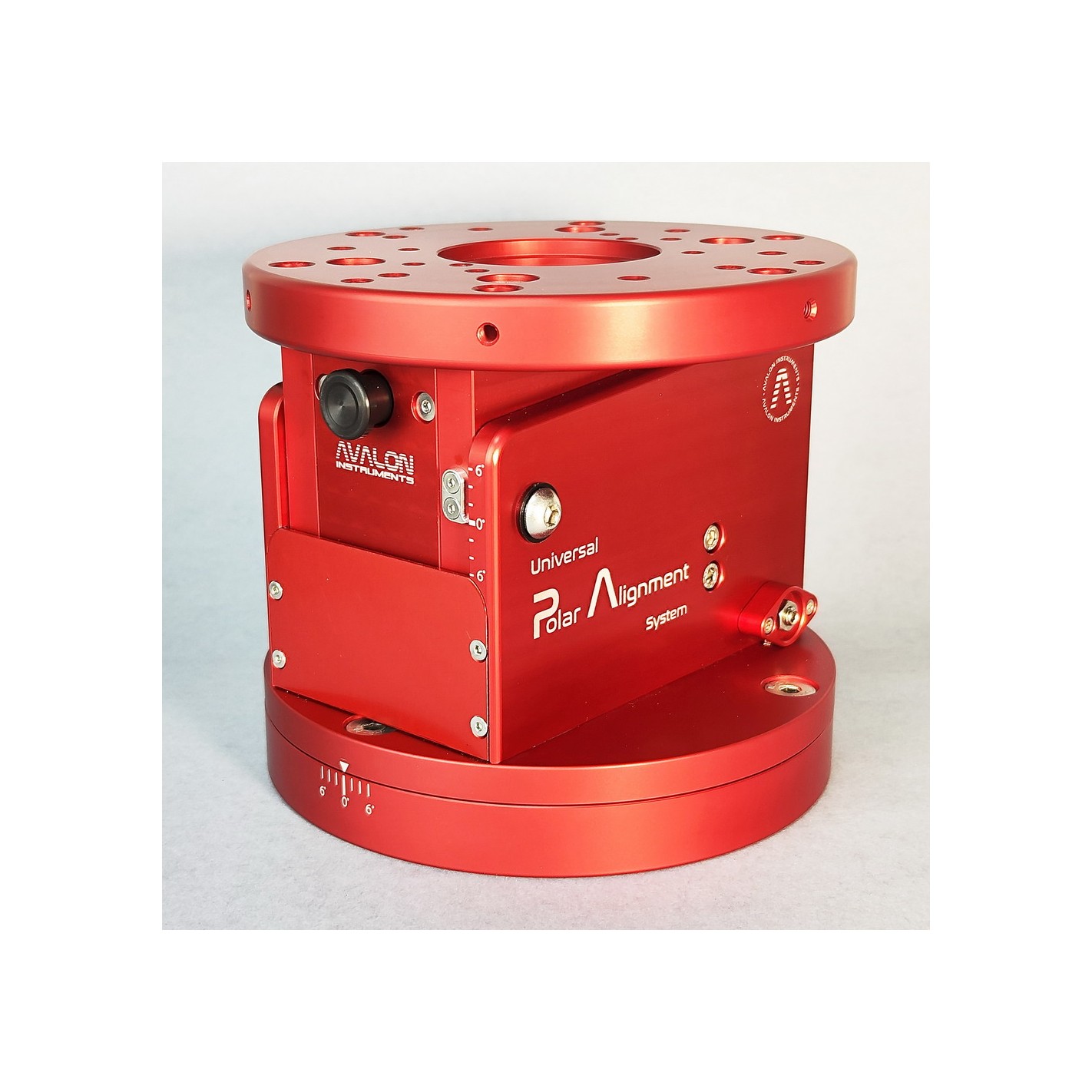

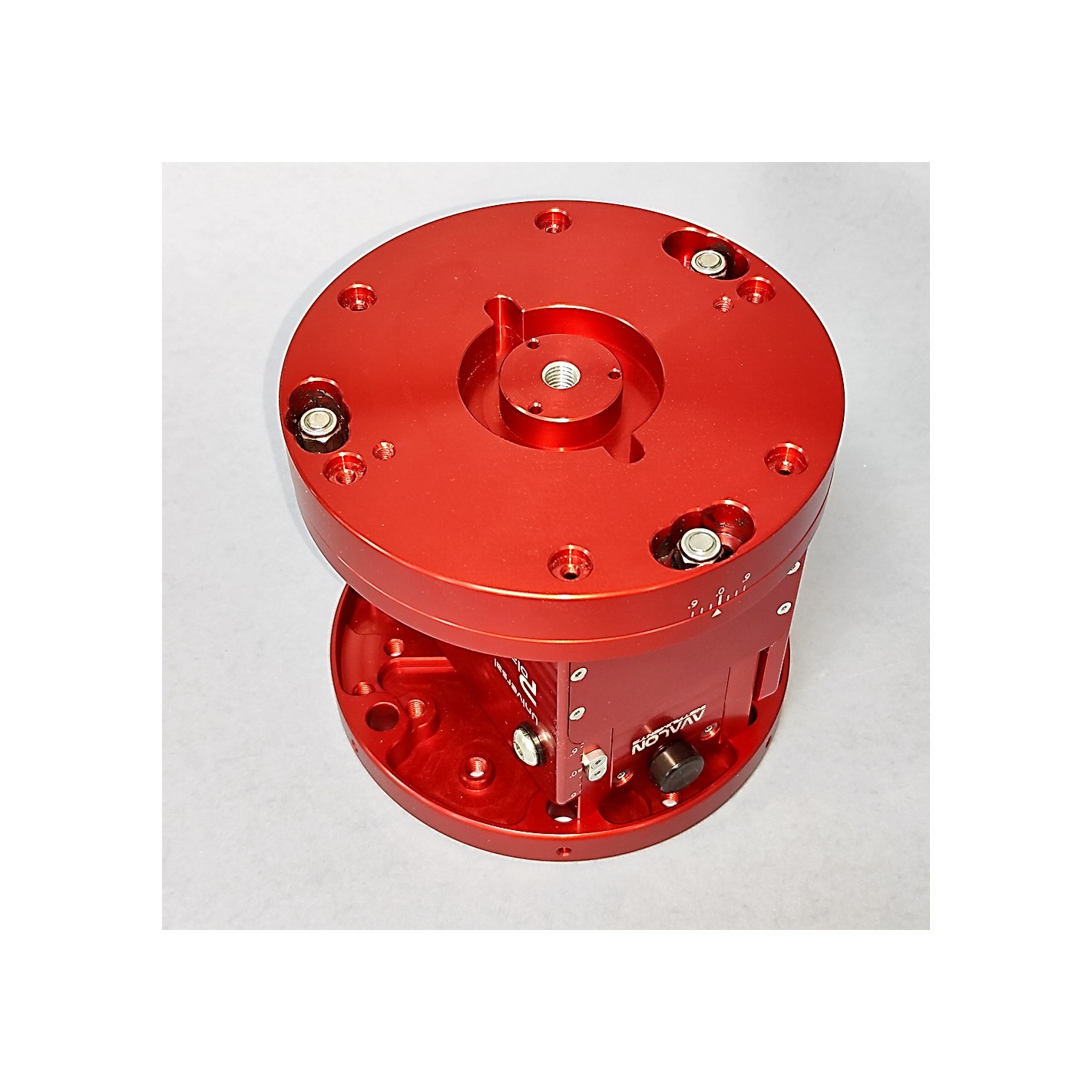

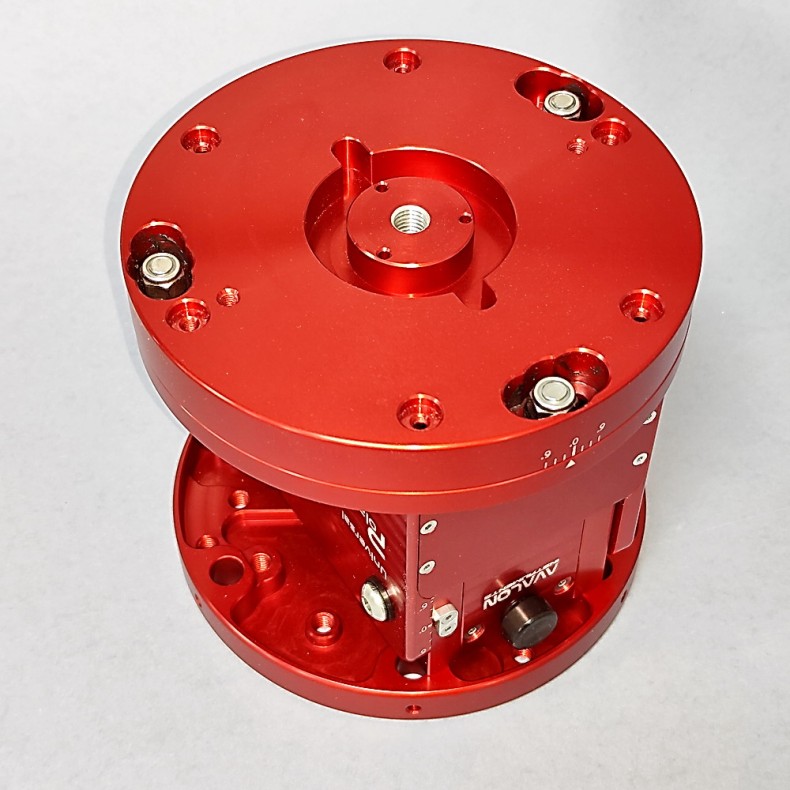

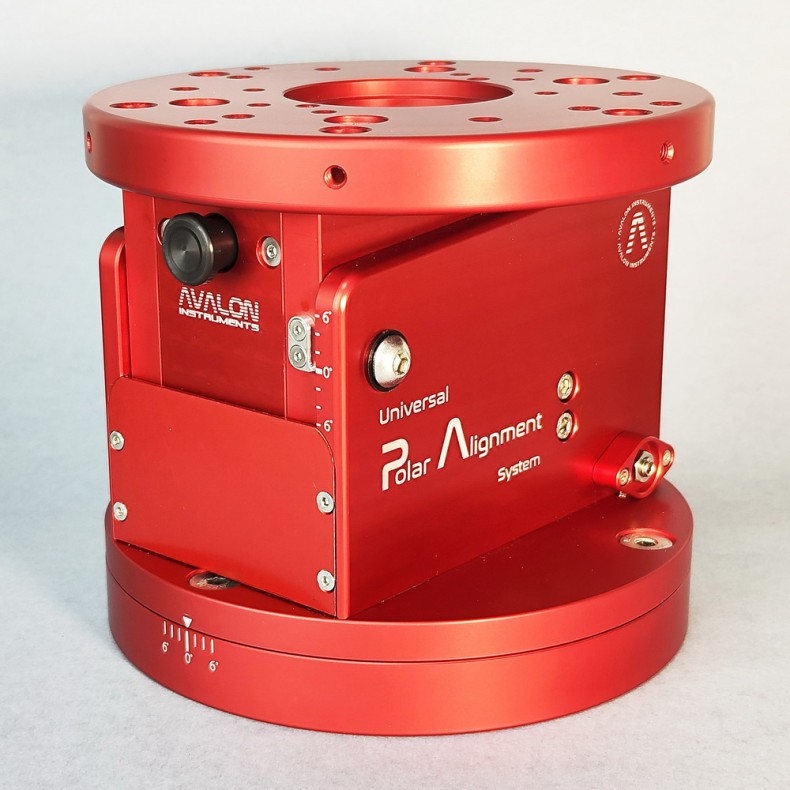

El Sistema Universal de Alineación Polar es una base motorizada para la fina alineación polar manual o por ordenador.

Compatible con cualquier tipo de montura

El Sistema Universal de Alineación Polar es compatible con cualquier tipo de montura con capacidad de carga hasta 40/50 Kg.

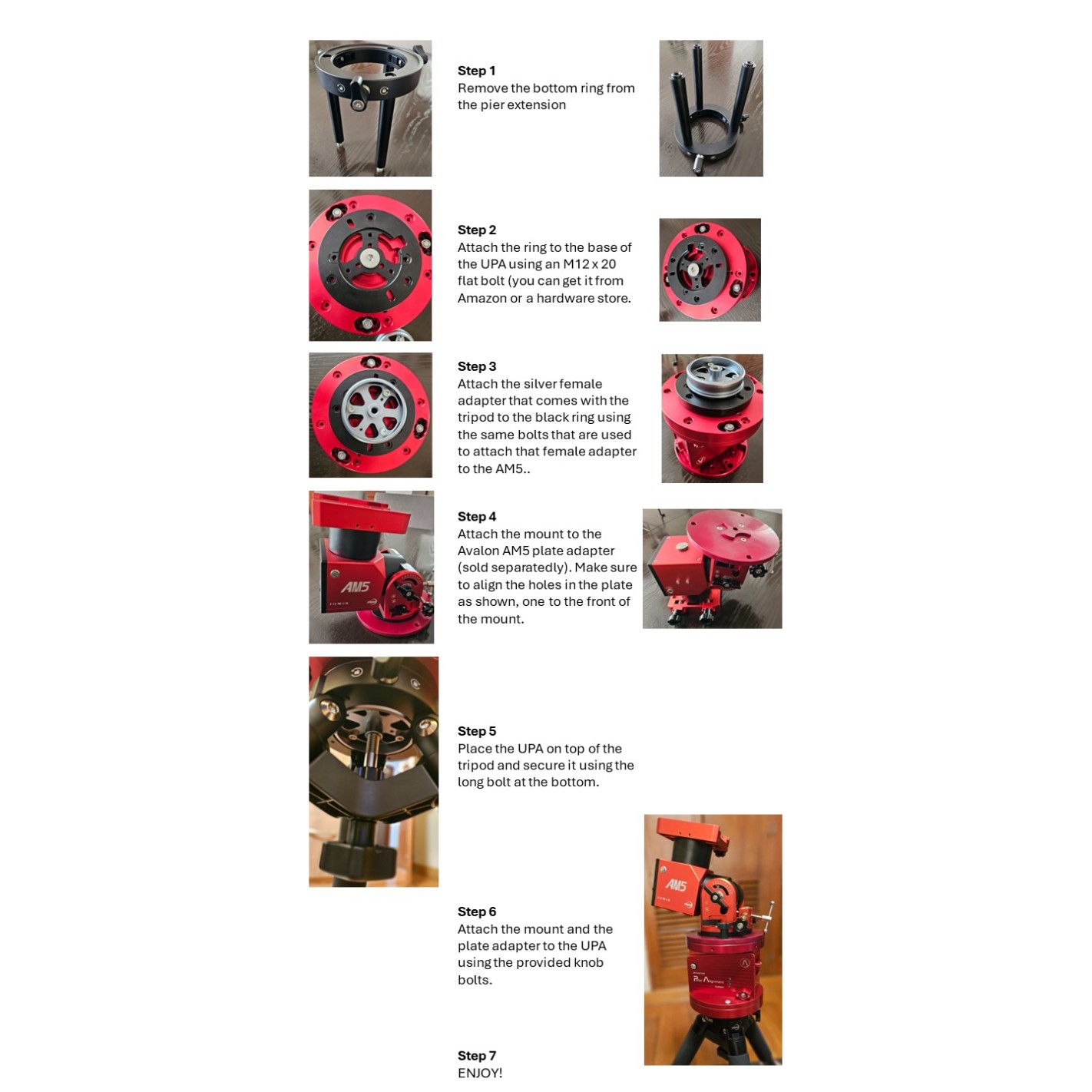

Avalon Instruments ha diseñado un adaptador de conexión rápida para el montaje de la montura.

El Sistema Universal de Alineación Polar permite realizar movimientos finos para la Alineación Polar manualmente o a través de un software dedicado disponible para entornos Windows y Linux.

Movimientos Manuales

Los movimientos manuales se realizan girando los mandos directamente acoplados a los motores paso a paso, permitiendo con una ligera rotación de los mandos una rotación precisa, fina y suave de los ejes polares ALT y AZ sin afectar al posicionamiento de la montura.

Movimientos Software GUI

Los movimientos por Software se realizan a través de un software que se suministra con el accesorio. El software está disponible tanto para entornos Windows como Linux.

El software dedicado a la Alineación Polar permite mover remotamente el Eje Polar con la GUI que se muestra a continuación. Esta característica usada en combinación con Software/Herramientas como, por ejemplo, Ekos Kstars Polar Alignment, permite realizar fácilmente de forma rápida y precisa una Alineación Polar exacta. Más información sobre el uso de EKOS con el Sistema Motorizado de Alineación Polar Avalon está disponible en este artículo.

El rango de movimiento es de +/- 6 grados en los ejes ALT / AZ.

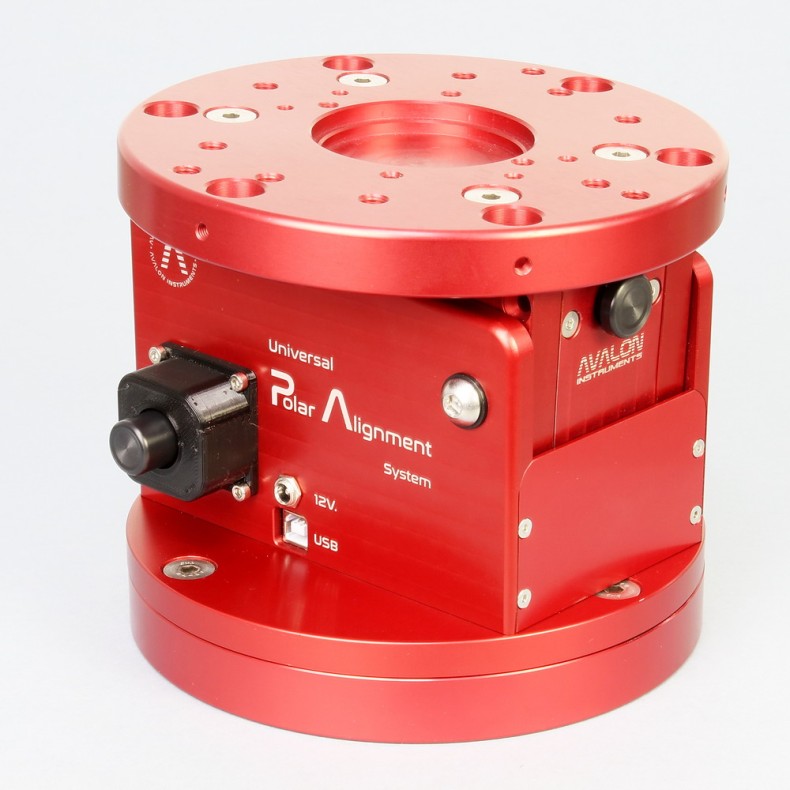

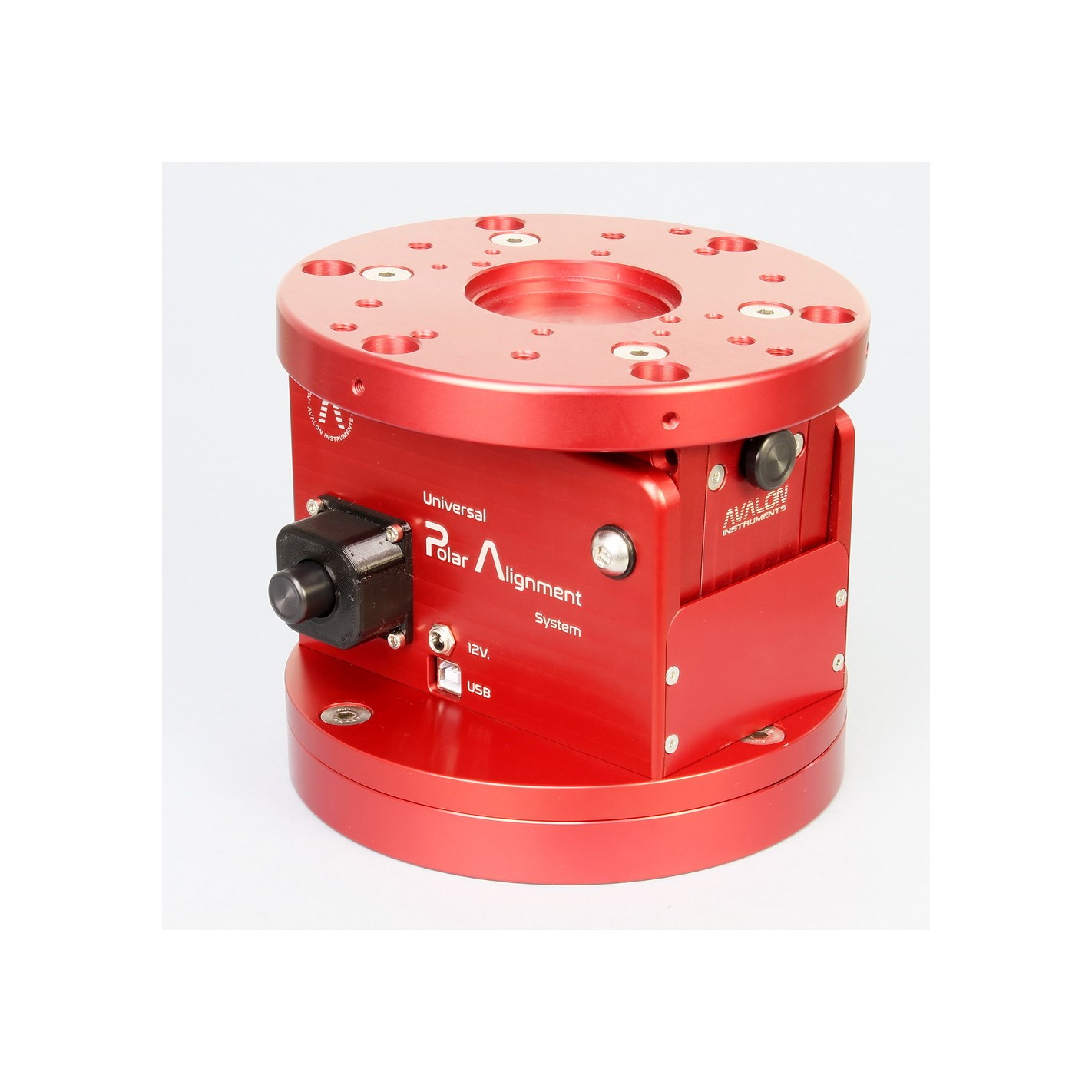

La conexión del Sistema Universal de Alineación Polar y el PC se establece a través de un cable USB, el elemento requiere ser alimentado con una fuente de alimentación de 12V que se suministra con el paquete.

El software permite realizar diferentes pasos de movimiento. Un conjunto de botones preestablecidos permite realizar movimientos desde el más fino 0,1 hasta 10 pasos expresados en ArcMin.

El usuario también puede escribir un valor personalizado en el campo vacío situado junto al botón GoTo.

A continuación es posible ver los botones preestablecidos disponibles en la GUI de Alineación Polar:

- +1 = Mover los motores de +1 unidad ArcMin en la dirección seleccionada

- +3 = Mueve los motores de +3 ArcMin en la dirección seleccionada

- +10 = Mueve los motores de +10 ArcMin unidad en la dirección seleccionada

-1 = Mover los motores de -1 unidad ArcMin en la dirección seleccionada

-3 = Mover los motores de -3 ArcMin unidad en la dirección seleccionada

-10 = Mover los motores de -10 ArcMin unidad en la dirección seleccionada

- GOTO = Realiza un GoTo en la dirección seleccionada, de la cantidad de valor tecleada en el campo de tecleo inferior, en unidad ArcMin.

ESPECIFICACIONES TÉCNICAS:

Datos técnicos

• Dimensiones 179 x 179 x 158 mm
•  Peso 3,7 Kg
•  Rango de movimiento + / - 6 grados en el eje ALT / AZ.
•  Resolución mínima 0,1 ArcMin
•  Entorno de software Windows/Linux
•  Az Gear Ratio 2
•  Velocidad sugerida Az 1000
•  Alt Gear Ratio 22
•  Velocidad sugerida Alt 700
•  Consumo 0,5 A
•  Materiales de construcción Aluminio anodizado

Contenido del paquete

• Sistema AVALON de Alineación polar universal
• Cable USB
• Fuente de alimentación de 12 V

ESQUEMA TÉCNICO
