Todo sobre la Mini cámara monocromática ASI120MM
En una preocupación permanente por satisfacer las demandas de los astrofotógrafos, la empresa ZWO (Zhen Wang Optical) ofrece cámaras en miniatura para autoguiado con su gama denominada "Mini" . La mini cámara guía ASI120MM está equipada con el sensor AR130CS de 1,2 millones de píxeles (1280 x 960 px), de 3,75µ píxeles, idéntico al de la cámara ASI120MM. La transferencia se realiza a través de USB 2.0 en la versión Mini y USB 3.0 en la versión clásica; por lo tanto, la velocidad máxima de disparo se reduce.
Con su forma y el tamaño de un ocular, esta cámara también se puede utilizar como un "ojo" electrónico, filmando a una velocidad de 35 img/s en máxima resolución .

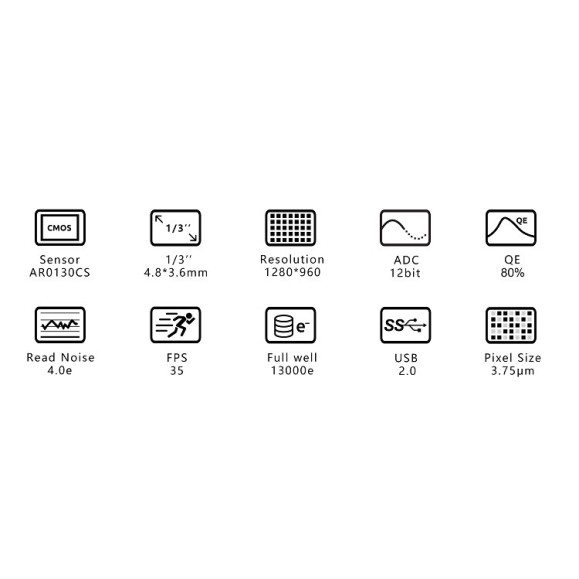

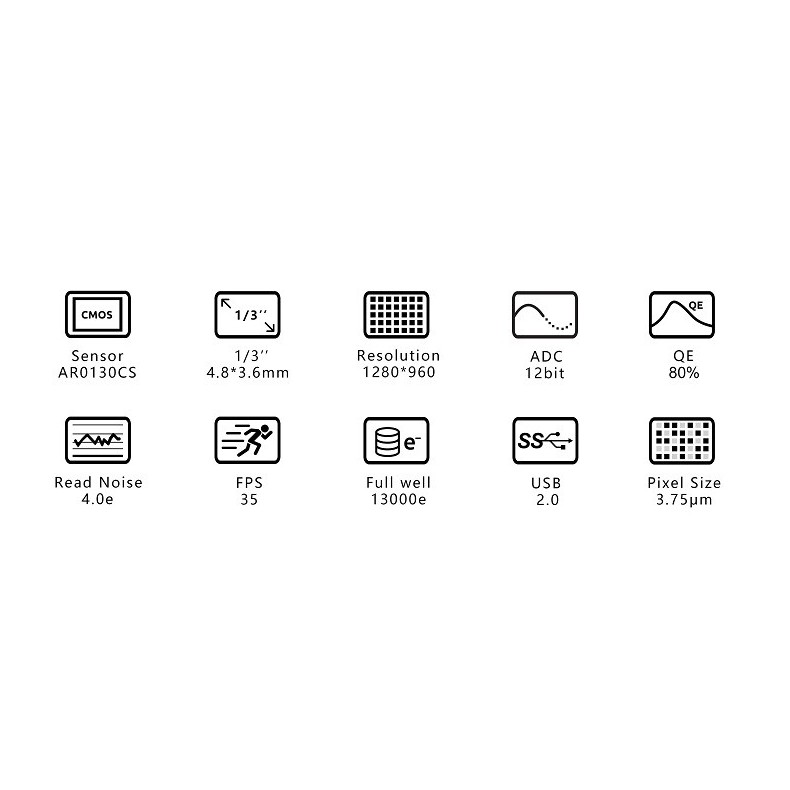

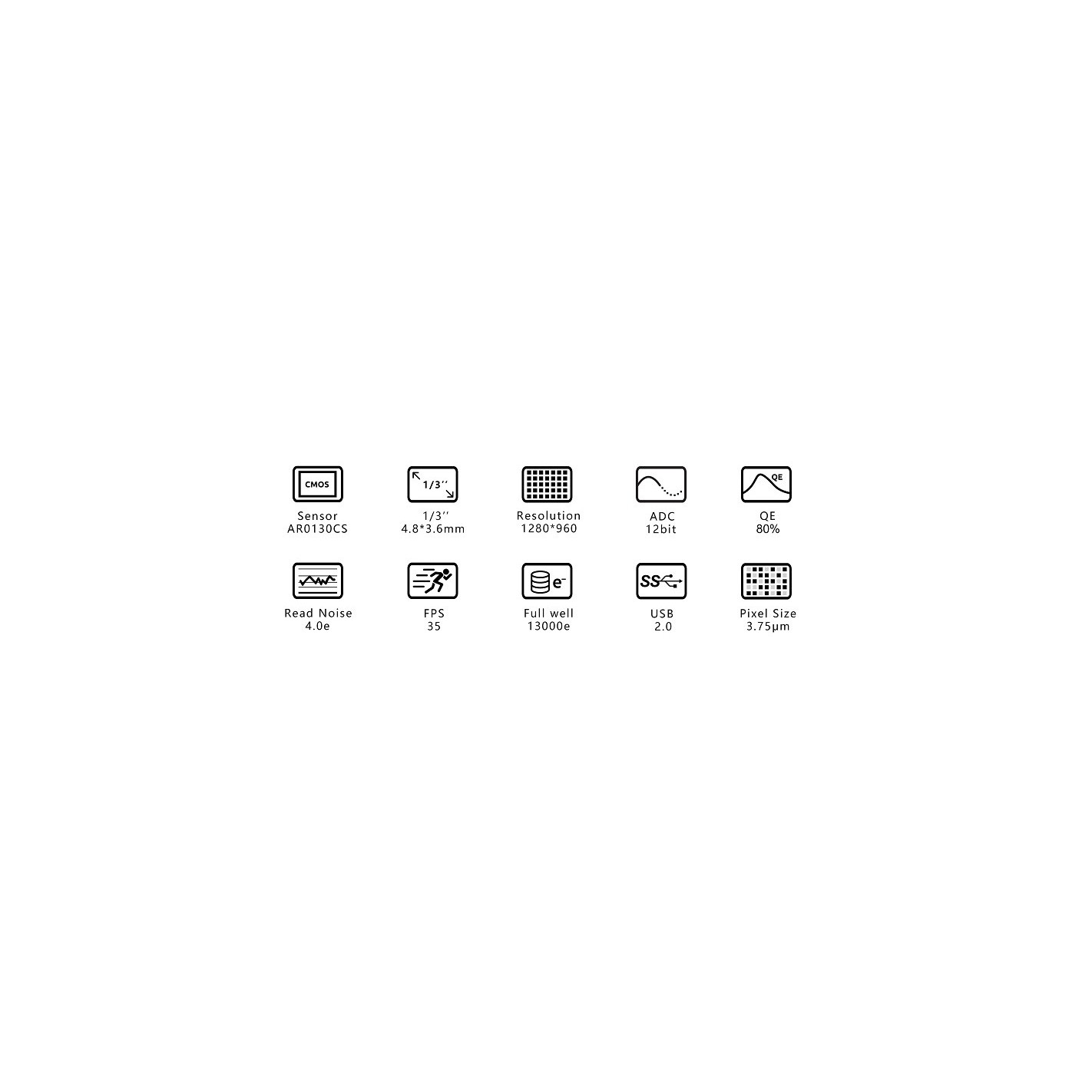

Características principales de la mini cámara ZWO ASI120MM
desempeño en astrofotografía
La mini cámara ZWO ASI120MM ofrece un rendimiento muy bueno tanto en imágenes como en orientación planetaria. El bajo ruido de lectura, la alta dinámica y la ventana antirreflectante son características que lo distinguen de la competencia.
Capacidad de píxeles de la cámara ZWO ASI120, ganancia, rango dinámico y ruido de lectura

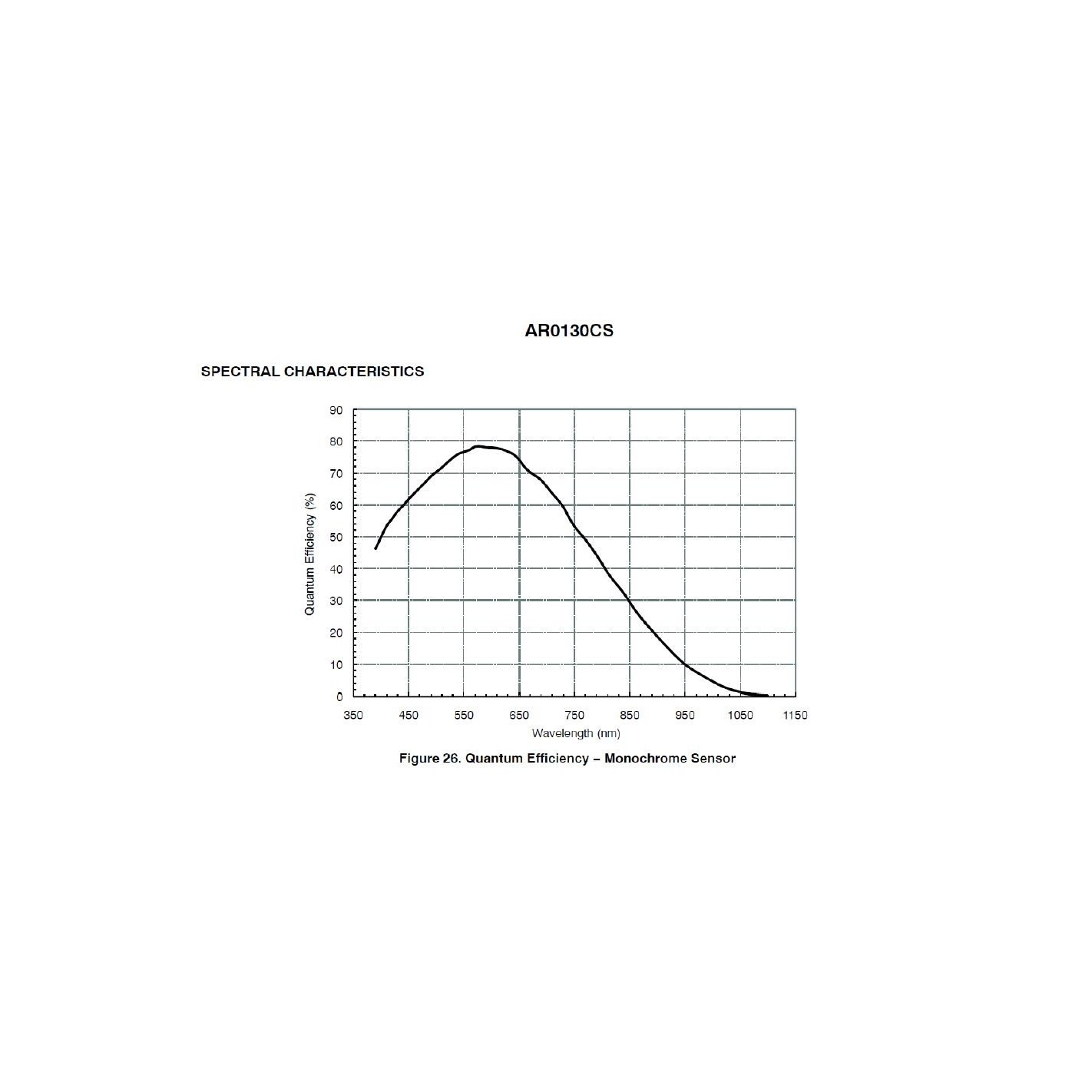

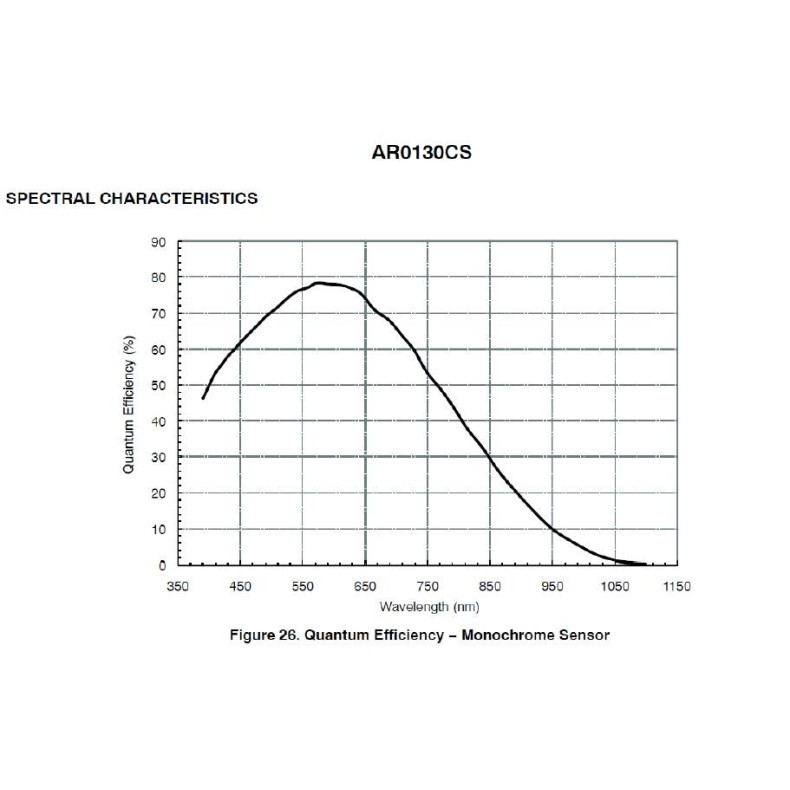

Eficiencia cuántica del sensor de cámara monocromo ASI120MM-S en función de la longitud de onda
ASI120MM Mini frente a ASI120MM-S
La mini cámara ZWO ASI120MM tiene un diseño más elegante que el modelo ASI120MM-S. También es más ligero y se puede insertar en un portaocular de 31,75 mm como un ocular convencional. De modo que puede enfocar a través del ocular y luego insertar la cámara en su lugar con una edición mínima.
Comparación entre ASI120MM Mini y ASI120MM-S
Orientación con el ASI120MM Mini
La sensibilidad fue el principal factor considerado por ZWO al desarrollar sus cámaras guía. Esta es una característica esencial cuando se busca una estrella guía. Por lo tanto, la elección recayó en un sensor monocromático, que es más sensible y ofrece una mejor resolución que un sensor de color . Con una eficiencia cuántica cercana al 80%, el sensor ASI120 puede detectar muchas estrellas guía potenciales con un tiempo de exposición reducido.
El ASI120MM Mini está diseñado para principiantes. Más asequible que el ASI290MM Mini y el ASI174MM Mini, es ligero, compacto y robusto. El muestreo obtenido con sus píxeles de 3,75 µm lo hace muy versátil, sea cual sea su instrumento de guía. Si está buscando su primera cámara de autoguiado, la ZWO ASI120MM Mini es una excelente opción.

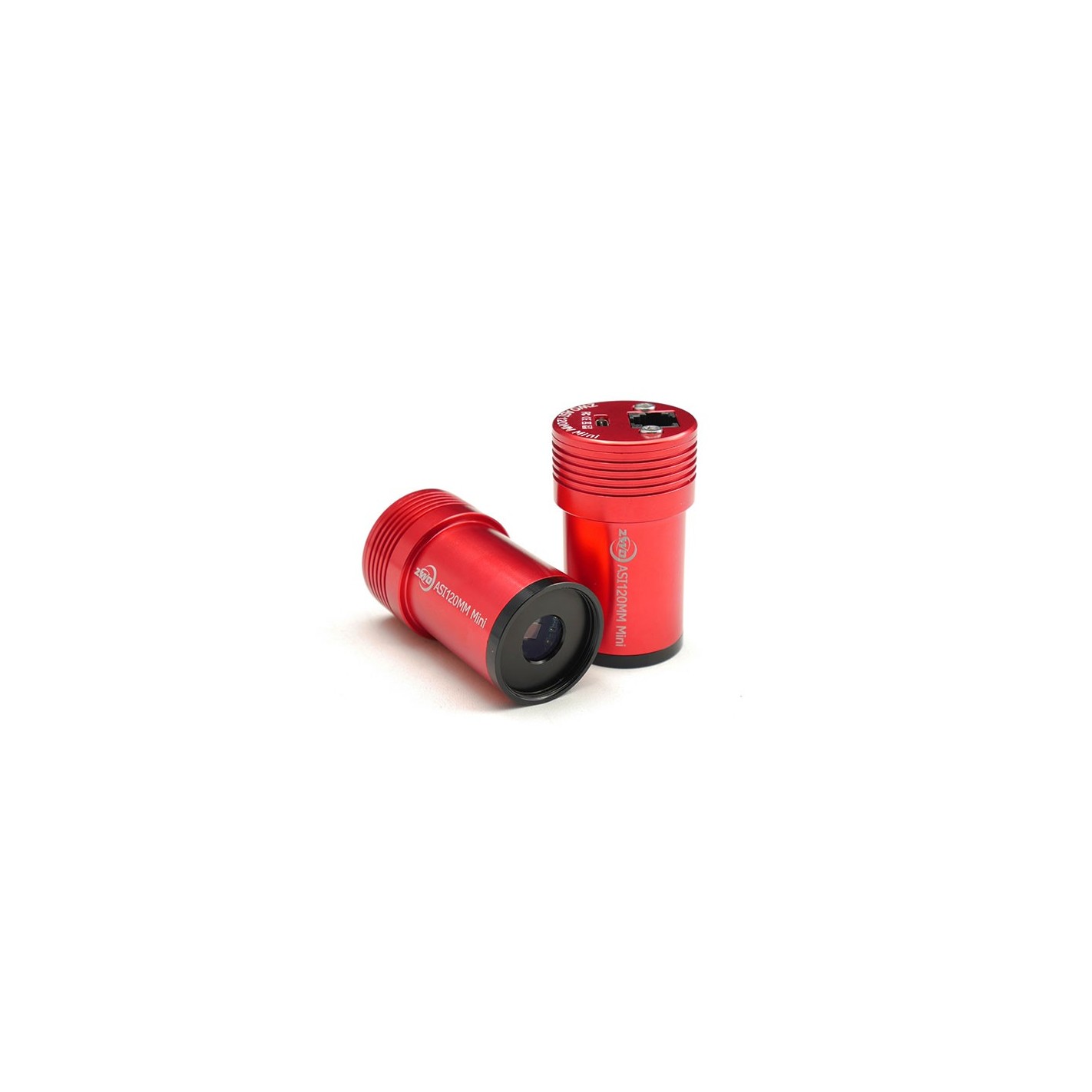

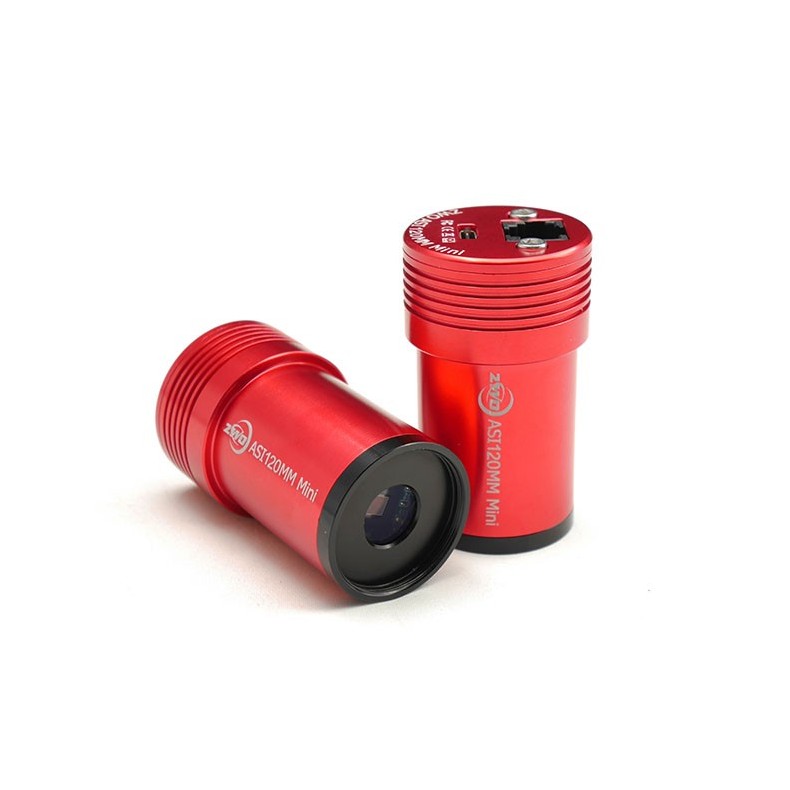

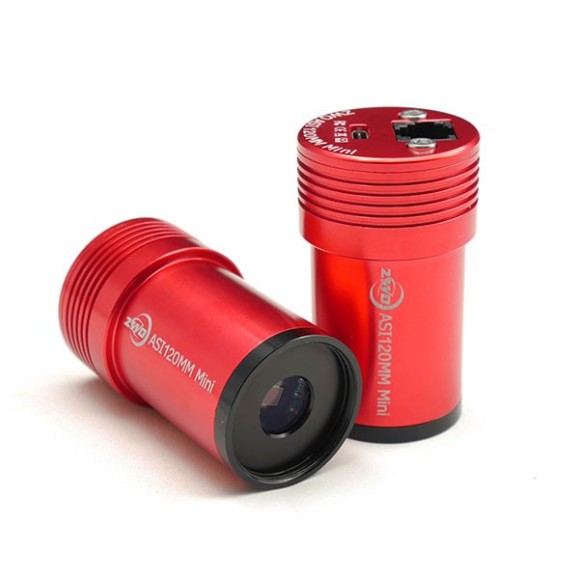

Los lados frontal y posterior de la mini cámara guía ZWO ASI120MM
La cámara está conectada y alimentada a través de un puerto USB 2.0 tipo C ubicado en el panel posterior. También tiene un puerto de autoguiado RJ12 compatible con ST4 ; la conexión a los soportes es directa. Tiene la opción de guiar, ya sea a través del puerto ST4 (recomendado), o a través de la computadora en el modo Pulse Guide.
Las diferentes asambleas
La configuración clásica consiste en insertar la cámara en un portaocular de 1,25" (31,75 mm) . ¡Eso es todo! La nitidez de la imagen se logra mediante el sistema de enfoque del instrumento y/o deslizando la cámara en el enfocador. Una lente de 22 mm de largo Si es necesario, se proporciona un tubo de extensión que se atornilla en el extremo de la cámara. La rosca de salida es M28,5x0,6, igual que los filtros de 31,75 mm.
Es posible atornillar una lente CCTV opcional en la parte frontal de la cámara si desea convertirla en una cámara de vigilancia del cielo, por ejemplo. En este caso, según el tipo de rosca de la lente (C o CS), deberá utilizar uno o más anillos de conversión.
Algunos montajes en la Mini cámara ZWO ASI120MM
Software
Como ocurre con todas las cámaras de la marca ZWO, el principal y más completo software de control de cámaras es ASIStudio , de descarga gratuita desde la web del fabricante de ZWO. La marca también ofrece un SDK (Software Development Kit) gratuito para que muchos software, gratuitos o de pago, soporten de forma nativa las cámaras ZWO: Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc. Te invitamos a consultar la documentación específica de este software para conocer su nivel de compatibilidad o visitar el sitio web de ZWO para obtener una lista exhaustiva.
ZWO también ofrece un controlador ASCOM unificado para controlar todos sus accesorios a través de la plataforma ASCOM/Alpaca. Este controlador se puede descargar gratuitamente desde el sitio web de ZWO.
Para usuarios de Linux y Mac, los controladores Indi o Indigo son gratuitos y están disponibles en los sitios web de estas plataformas. A continuación, el control se lleva a cabo utilizando el software KStars/Ekos (bajo Linux) y AstroImager/AstroTelescope ofrecido por el editor CloudMakers (bajo Mac).
Finalmente, se puede acceder a las cámaras ZWO a través de controladores de video como DirectShow o TWAIN. Para obtener más información, visite el sitio web de ZWO.
Tablas de características
Características electrónicas
| Característica |
Mini cámara ZWO ASI120MM |
| Sensor |
| Sensor |
CMOS en Semi AR0130CS |
| Tipo de sensor |
monocromo |
| Formato de sensor |
1/3" |
| Tamaño del troquel |
1280x960 píxeles |
| Dimensiones de un píxel |
3,75 x 3,75 µm |
| Dimensiones del troquel |
4,87 x 3,67 mm (diagonal: 6,1 mm) |
| Capacidad de píxeles |
13.000 e- |
| Electrónico |
| Convertidor A/D |
12 bits |
| Ganar |
3.17e-/ADU |
| Ruido de lectura |
4to |
| Obturador |
Electrónica, tipo "Persiana enrollable" |
| Rango de tiempo de exposición |
64µs a 1000s |
| Velocidad máxima de adquisición |
35 fps, a máxima resolución (1280x960) |
| Enfriamiento |
| Tipo de refrigeración |
Pasivo |
| control de enfriamiento |
No |
| Refrigeración por agua |
No |
| conectores |
| interfaz de la computadora |
USB 2.0 tipo C |
| Interfaz de autoguiado |
Sí. ST4 compatible con RJ12 |
| Interfaces adicionales |
Ninguna |
| Alimentación eléctrica |
5V, vía puerto USB |
Características mecánicas
| Característica |
Mini cámara ZWO ASI120MM |
| enfoque posterior |
8,5 mm |
| Entrada mecánica |
Deslizante 31,75 mm / Rosca hembra M28,5x0,6 |
| ojo de buey protector |
Vidrio antirreflectante |
| Dimensiones (diámetro x alto) |
36 mm x 61 mm |
| Peso |
60g |
diagramas
Dimensiones y dimensiones de la Mini cámara ZWO ASI120MM
Contenido del producto
- 1 Mini cámara monocromática ZWO ASI120MM
- 1 tubo de extensión de 22 mm de largo (rosca M28.5)
- 1 cable USB 2.0 tipo C (2 m)
- 2 cables USB 2.0 tipo C (50 cm)
- 1 cable de autoguiado ST4
- 1 x adaptador M28.5x0.6 a CS
