Resumen

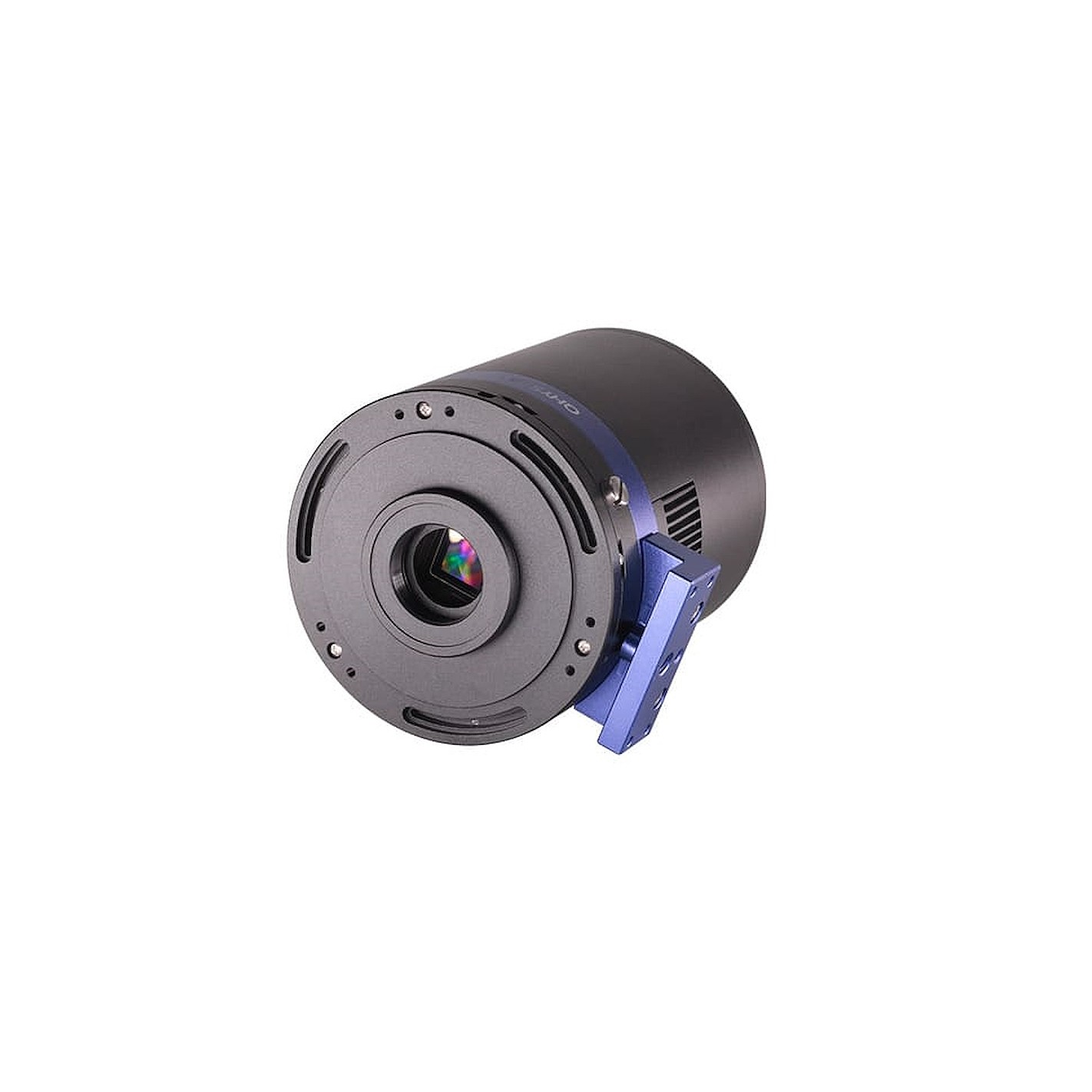

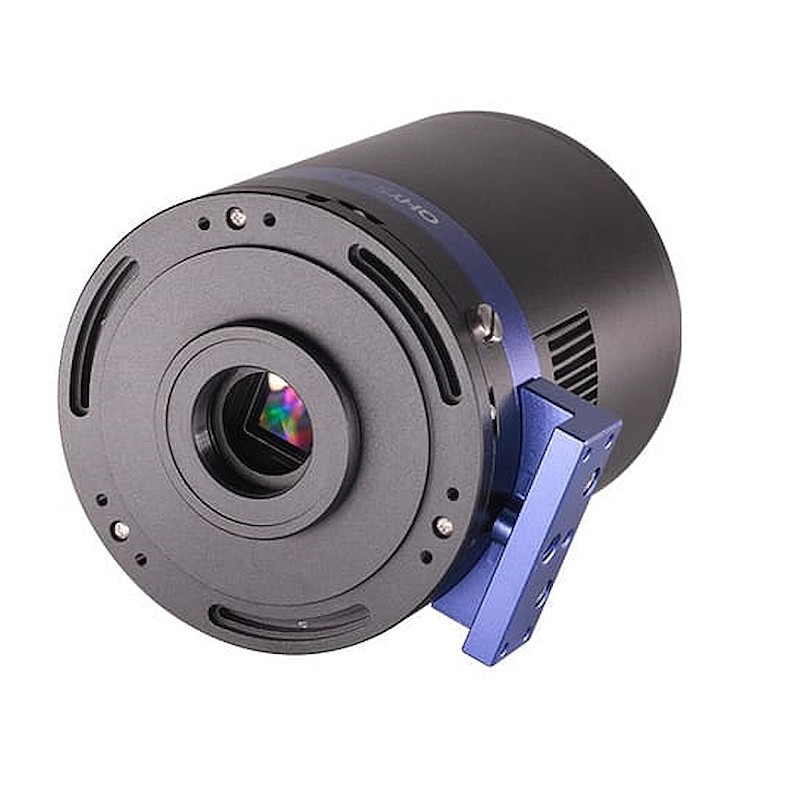

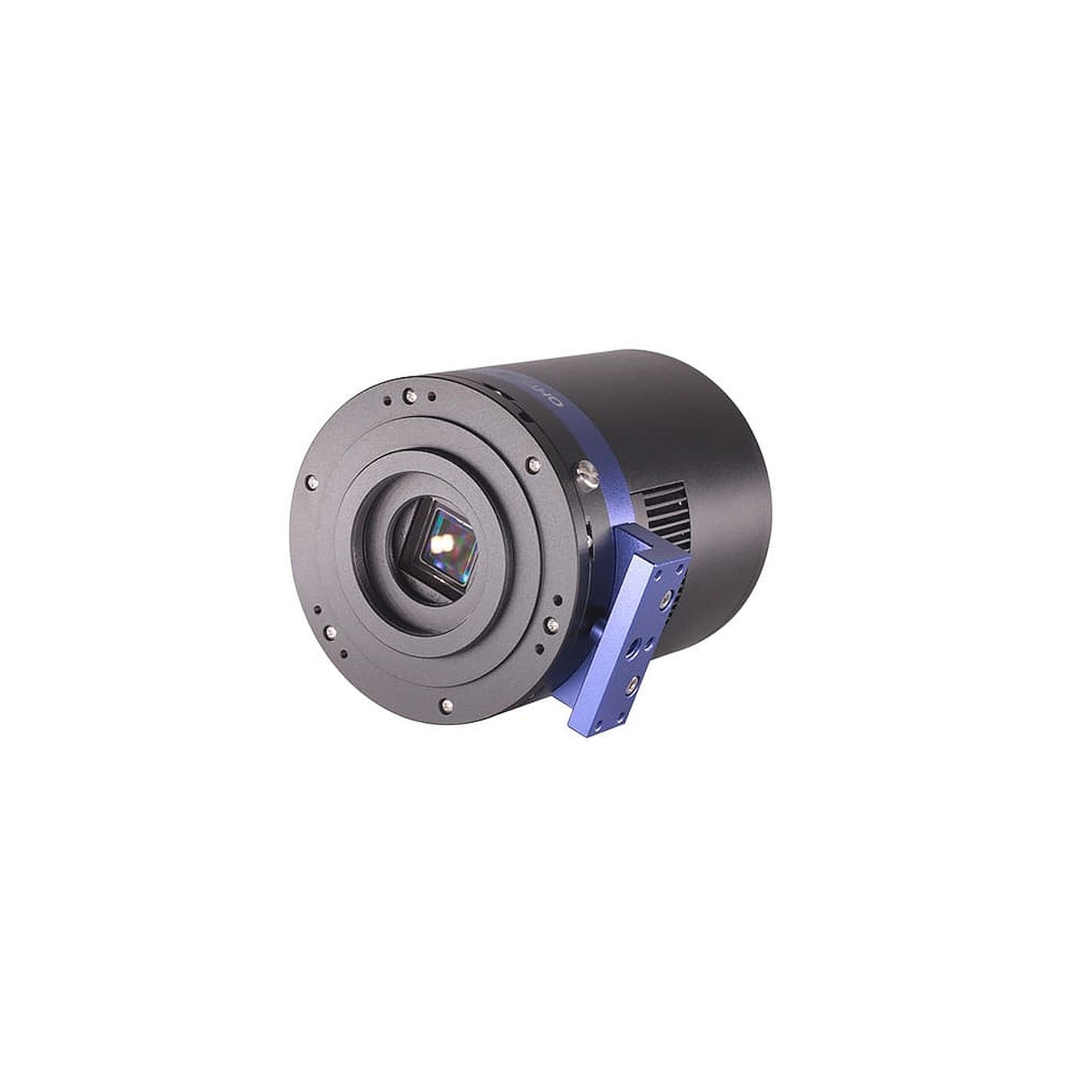

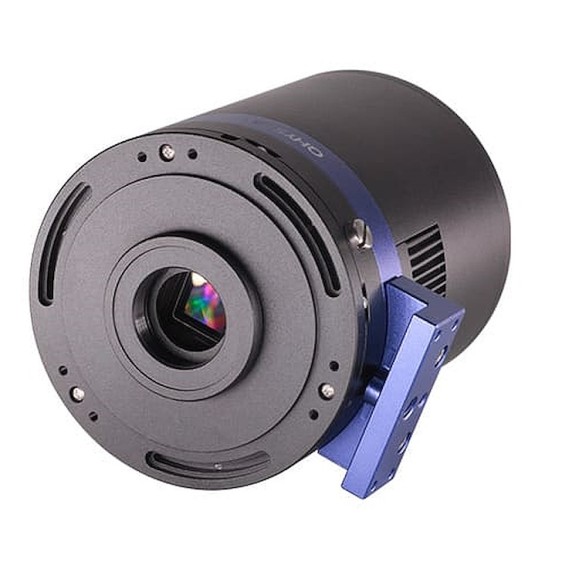

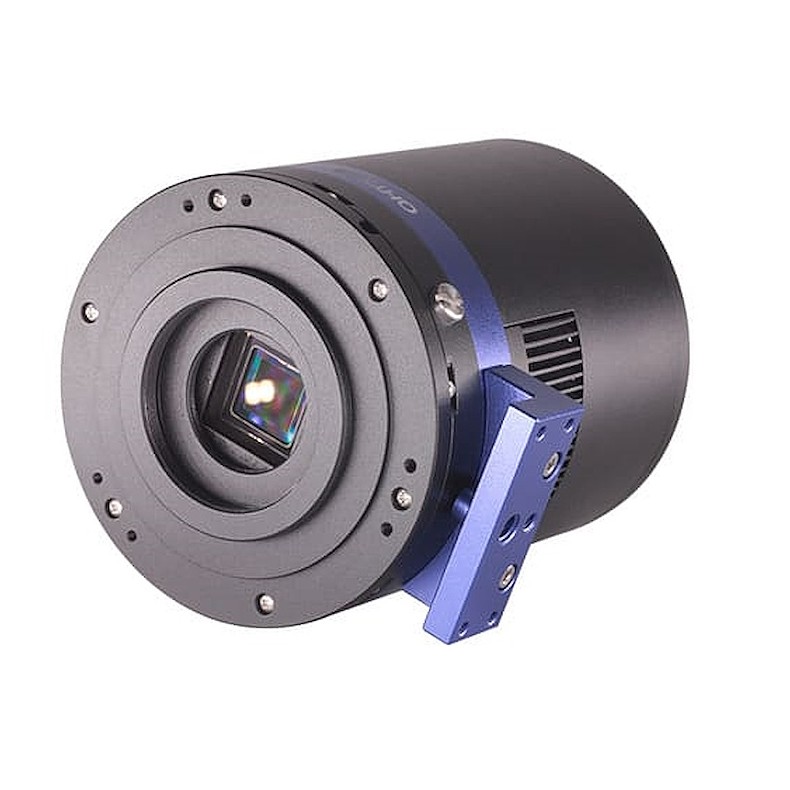

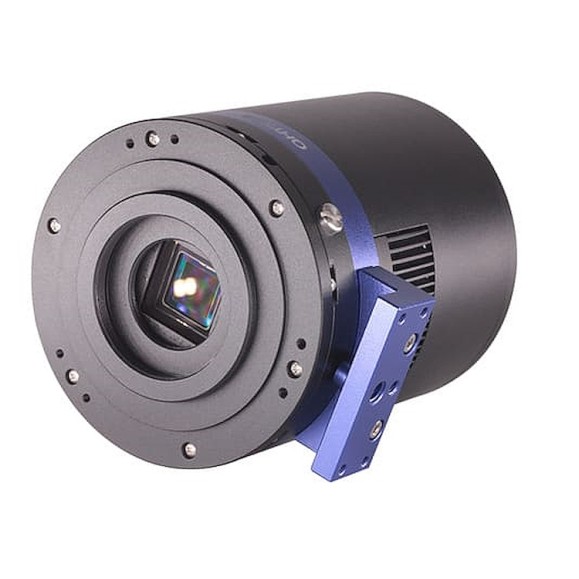

QHY533M (mono) y QHY533C (color) tienen diferentes diseños de interfaz para ser más flexibles a la hora de tratar diferentes aplicaciones.
El QHY533M puede conectarse directamente al QHYCFW3S-SR sin desmontar ninguna pieza de la rueda de filtros (como el contenedor de filtros). Esto proporciona una distancia focal posterior muy corta y ¡fácil de arreglar! Además, la combinación QHY533M + QHYCFW3S-SR se puede conectar fácilmente a un objetivo DSLR, con sólo un adaptador adicional (se vende por separado).
Tanto QHY533M/C viene con un adaptador adicional para la interfaz de trípode. Esto facilita el disparo con objetivos DSLR.
Características
BSI
Una de las ventajas de la estructura CMOS retroiluminada es la mejora de la capacidad del pozo lleno. Esto es especialmente útil para sensores con píxeles pequeños. En un sensor típico de iluminación frontal, los fotones del objetivo que entran en la capa fotosensible del sensor deben pasar primero por el cableado metálico que está incrustado justo encima de la capa fotosensible. La estructura del cableado refleja algunos de los fotones y reduce la eficacia del sensor.
En el sensor retroiluminado, la luz puede penetrar en la superficie fotosensible desde el reverso. En este caso, la estructura de cableado incrustada en el sensor se encuentra por debajo de la capa fotosensible. Como resultado, más fotones inciden sobre la capa fotosensible y más electrones se generan y capturan en el pozo del píxel. Esta relación entre la producción de fotones y la de electrones se denomina eficiencia cuántica. Cuanto mayor es la eficiencia cuántica, más eficaz es el sensor a la hora de convertir fotones en electrones y, por tanto, más sensible es el sensor para capturar una imagen de algo tenue.
Verdaderos datos RAW
En la implementación DSLR hay una salida de imagen RAW, pero normalmente no es completamente RAW. Si se examina de cerca, todavía se pueden ver algunos indicios de reducción de ruido y eliminación de píxeles calientes. Esto puede tener un efecto negativo en la imagen para la astronomía, como el efecto «devorador de estrellas». Sin embargo, las cámaras QHY ofrecen una SALIDA DE IMAGEN RAW VERDADERA y producen una imagen compuesta únicamente por la señal original, manteniendo así la máxima flexibilidad para los programas de procesamiento de imágenes astronómicas posteriores a la adquisición y otras aplicaciones de imágenes científicas.
Tecnología anti-rocío
Basada en casi 20 años de experiencia en el diseño de cámaras refrigeradas, la cámara refrigerada QHY ha implementado soluciones de control total del rocío. La ventana óptica lleva incorporado un calentador de rocío y la cámara está protegida de la condensación de humedad interna. Una placa calefactora eléctrica para la ventana de la cámara puede evitar la formación de rocío y el propio sensor se mantiene seco con nuestro diseño de zócalo de tubo de gel de silicona para el control de la humedad dentro de la cámara del sensor.
Refrigeración
Además de la refrigeración TE de doble etapa, QHYCCD implementa tecnología propia en hardware para controlar el ruido de la corriente oscura.
Control de amplificación
En comparación con la última generación de astrocámaras para principiantes, como la QHY183 o la QHY 163, la QHY533M tiene un control de amplificación mucho mejor.
QHY533M Dark, 300s
QHY183M Dark , 300s
QHY533M Marco Drak, 600s, con la ganancia más alta (170) y strech-sólo se puede detectar una amplificación muy ligera en la esquina.
Diseño
QHYCFW3S Ajuste para QHY533M
Con el fin de que todos los astrofotógrafos puedan utilizar fácilmente la interfaz roscada del 533M para conectar la rueda de filtros sin desmontar ninguna pieza de la rueda (como el contenedor de filtros), desde 2022, el QHYCFW3-SR no se cargará con este adaptador (abajo). Este adaptador se utiliza para conectar QHY163 o QHY183 mientras que QHY533M no lo necesita. Por lo tanto, si quieres conseguir un QHY533M, te recomendamos que elijas QHYCFW3S-SR para obtener la mejor experiencia.
Este adaptador sigue estando incluido en el paquete de CFW3S-SR. Puedes seguir utilizando CFW3S-SR con QHY183 o QHY163.
QHY533M Ajuste de la posición paralela
El QHY533M está conectado al QHYCFW3S mediante roscas， por lo que es posible que el sensor no esté paralelo a la rueda del filtro cuando las roscas giran completamente. En este caso, puede ajustar la parte delantera del 533M al ángulo correcto del sensor.
Diseño de QHY533C
Un kit de adaptador libre E se proporcionará con QHY533C. Los adaptadores se pueden conectar directamente a la interfaz de 55 mm BFL M48 MPCC, o Nikon / Canon DSLR lente (necesidad de comprar otro adaptador de lente DSLR). Al mismo tiempo, la rosca de puerto C se puede proporcionar con el QHY533C y se puede montar directamente la lente de puerto C.
Ejemplos de imágenes
【M51 – Galaxia del Rewmolino】
Astrofotógrafo: @blastrophoto
Telescopio: Explore Scientific ED127
Cámara: QHY533M
Montura: Skywatcher EQ6-R Pro
Integración:
36x180s – R
36x180s – G
36x180s – B
60x180s – Lum
109x300s – Ha
【IC443, Nebulosa de la Medusa】
Astrofotógrafo: Nico Carver
https://www.instagram.com/p/CbfTnKfOJwQ/
Telescopio: Askar FRA300 Pro
Cámara: QHYCCD QHY533M
Filtros: Astrodon H-alpha 5nm, [OIII] 3nm
Integración: 2.4h
Características técnicas
| Modelo |
QHY533M/C |
| Sensor CMOS |
SONY IMX533 |
| Mono/Color |
Ambos |
| FSI/BSI |
BSI |
| Tamaño de Píxel |
3.76μm*3.76μm |
| Área efectiva de píxeles |
|
| Área total de píxeles |
3008*3028 (incluye el área negra óptica y el área de sobreescaneado)) |
| Píxeles efectivos |
9 Megapíxeles |
| Tamaño de sensor |
25,4 mm |
| A/D |
14-bit A/D |
| Capacidad Full Well (1×1, 2×2, 3×3) |
58ke- |
| Velocidad de captura |
Plena resolución:
26.5FPS@8bit, 20FPS @16bitROI:
2160 líneas, 37FPS@8bit, 28.5FPS@16bit
1080 líneas, 71.5FPS@8bit, 55FPS@16bit
768 líneas, 97FPS@8bit, 76FPS@16bit
480 líneas, 152FPS@8bit, 117FPS@16bit
240 líneas, 280FPS@8bit, 215FPS@16bit |
| Ruido de lectura |
1.3 to 3.4e- |
| Corriente de oscuridad |
0.0005e- /píxel/s @-20℃ |
| Tiempos de exposición |
30μs-3600 s |
| Ganancia recomendada* |
68 |
| Control Amp |
Prácticamente cero brillo |
| Obturador |
Electrónico |
| Interfaz de ordenador |
USB 3.0 |
| Memoria intermedia de imágenes integrada |
1GB DDR3 Buffer |
| Sistema de refrigeración |
Refrigerador TEC de doble etapa::
– Exposiciones largas (> 1 s) típicamente -35℃ bajo ambiente
– Exposiciones cortas (< 1s) altas FPS, típicamente -30℃ bajo ambiente（Temperatura ambiente +20℃） |
| Tipo de Ventana óptica |
AR+AR Revestimiento antirreflejos multicapa de alta calidad |
| Conexiones al telescopio |
533M: C-Mount o M48 (con adaptador)
533C: M42 o M48 (con adaptador) |
Backfocus
*Ver https://www.qhyccd.com/adapters/ |
533M: 14mm（±0.2）
533C: 17mm（±0.2） |
| Calentador anti-rocío |
Disponible |
| Sensor de humedad |
– |
| Actualización remota firmware /FPGA |
– |
| Peso |
Curvas845g |
Curvas
Dimensiones mecánicas
Accesorios (incluidos en la caja)
| ARTÍCULO |
CANTIDAD |
| Cámara |
1 |
| Cable de alimentación con bloqueo |
1 |
| Cable USB3.0 |
1 |
| Adaptador eléctrico 12V |
1 |
| Cable AV |
1 |
| Tubo desecante |
1 |
| M54 adaptador |
M54 a 1.25” (533C)
M54 a 2” (533M) |
| Instrucciones del kit adaptador |
1 |
| Instrucciones de descarga |
1 |
| Kit adaptador |
F1 (QHY533M)
E1 (QHY533C) |
