Características:
La línea de cámaras refrigeradas DSO es la línea de productos más avanzada en la historia de Player One. A través de muchas modificaciones y reconstrucciones hemos conseguido esta versión final. Acerca nuestra última tecnología y diseño a todos, estamos muy orgullosos de presentar esta gama de cámaras.
La fuente de alimentación no está incluida en el paquete de la cámara, fuente de alimentación de 12 V 5 A de alta calidad
Controladores y software: http://player-one-astronomy.com/service/software/
Manual: http://player-one-astronomy.com/service/manuals/
Descripción

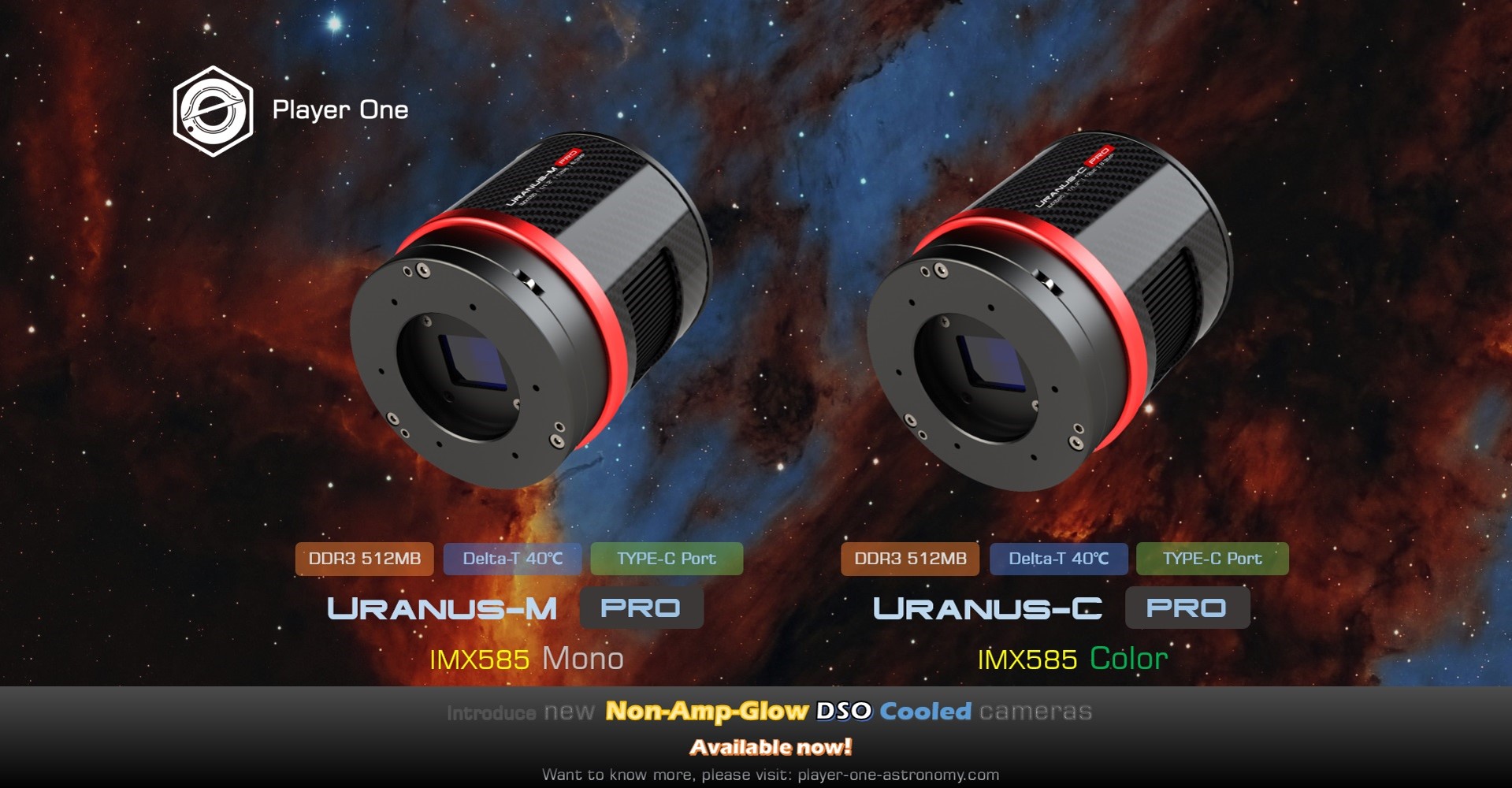

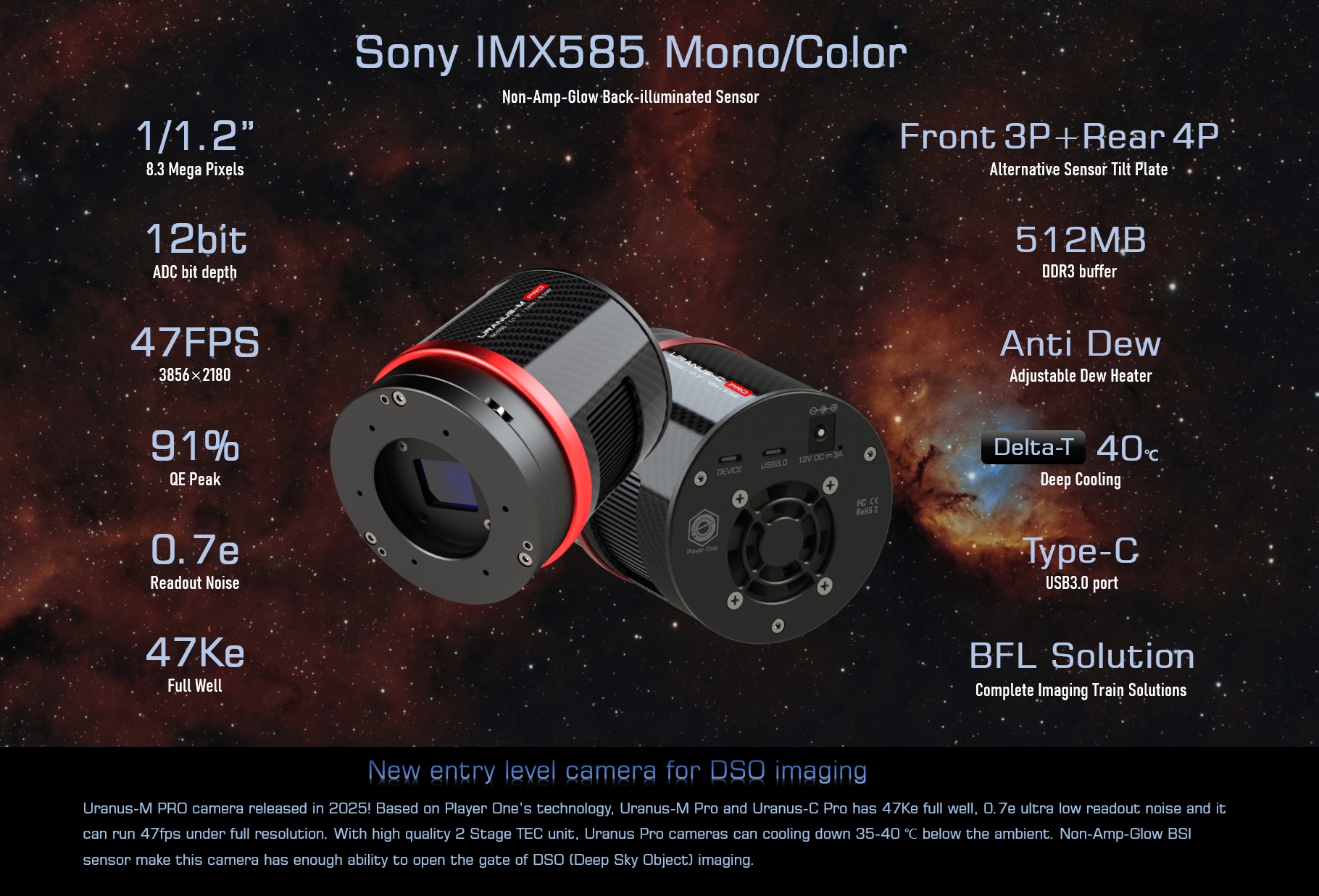

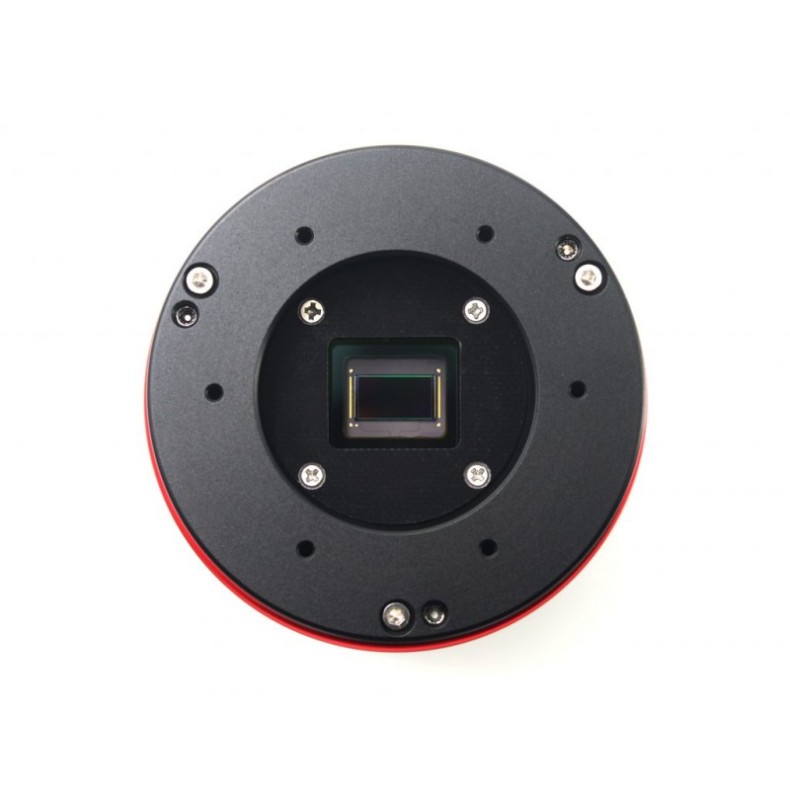

La cámara Uranus-M Pro (IMX585) fue desarrollada por Player One Astronomy y es la primera cámara refrigerada por IMX585 del mundo . Cámara Uranus-Pro, que adopta el sensor Sony IMX585 1/1.2 " Mono. El tamaño de píxel de 2,9 um permite una profundidad de pozo de 47,7 Ke con un total de 8,3 MP (la resolución es 3856*2180) y la diagonal es de 12,85 mm.
Tecnología STARVIS
La cámara Uranus-M Pro (IMX585) se basa en la tecnología Sony STARVIS2, esta es la tecnología de píxeles retroiluminados utilizada en los sensores de imagen CMOS.
Formato
La cámara Uranus-M Pro tiene un formato de 1/1.2″ como su hermana la Uranus-C PRO, este tamaño es lo suficientemente grande para tomar imágenes.
Reflejos
Diseño de vanguardia
¡La cámara refrigerada Uranus-M Pro utiliza el mismo diseño que la serie refrigerada Ares ! Con un cuerpo redondo, un esquema de color clásico rojo y negro y el uso de fibra de carbono para reducir el peso y una perspectiva de vanguardia. También integramos la placa de inclinación del sensor y la PCB anti-rocío . ¡Esta serie de diseños hace que la cámara no solo sea liviana y moderna, sino también funcional!
Placa de inclinación de 3 o 4 puntos
Al fotografiar objetos del cielo profundo, se puede utilizar la placa de inclinación del sensor para ajustar el ángulo de inclinación del sensor para que las estrellas con esquinas redondeadas parezcan más redondeadas. La cámara Uranus-M Pro proporciona una placa de inclinación frontal y trasera para satisfacer todos los escenarios de uso.
La placa de inclinación frontal 3P es la parte predeterminada de la cámara, creemos que la mayoría de los usuarios ya la han experimentado. Funciona bien en muchos escenarios básicos.
La placa de inclinación trasera 4P es una pieza alternativa para la cámara, cuando se utiliza la rueda de filtro/cajón de filtro y OAG con ángulo fijo, es necesaria. También es conveniente para los usuarios de RASA ajustar el ángulo de inclinación del sensor.
La almohadilla de sombreado de esponja de alta densidad incorporada puede bloquear la luz de las ranuras laterales sin ninguna fuga lateral.
Fibra de carbono y peso ligero.
El Uranus-M Pro utiliza fibra de carbono para su cuerpo principal para minimizar el peso. La cámara pesa solo 420 gramos, lo que la convierte en uno de los modelos más ligeros del mercado.
Enfriamiento
La serie de cámaras refrigeradas Player One utiliza una unidad de enfriamiento TEC de 2 etapas, después de mejorar el diseño de la estructura para rechazar el calor en la cámara de la cámara, la cámara Delta-T puede alcanzar los 35-40 ℃.
Anti-vaho
En el diseño de cámaras refrigeradas, Player One siempre busca la perfección, todas las características necesarias deben tener, especialmente el sistema anti-rocío, es el problema que muchas cámaras refrigeradas pequeñas han ignorado.
Muy bien

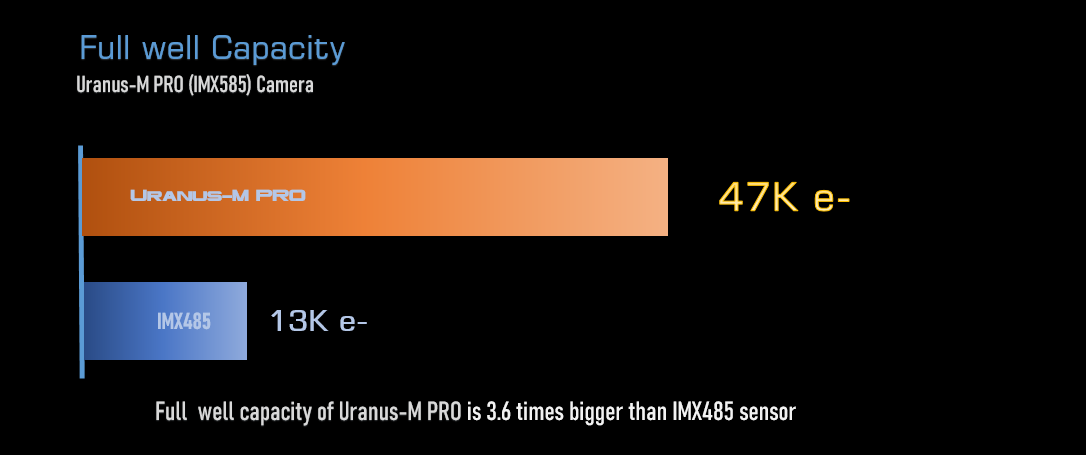

La cámara Uranus-M Pro tiene 47,7 Ke, lo que es casi 3,6 veces más que la IMX485 de la generación anterior (13 Ke).

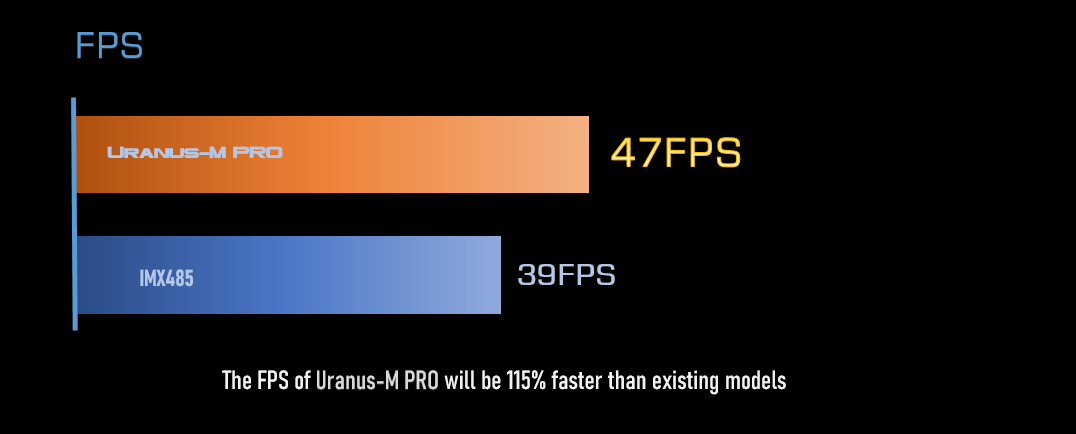

Cuadro por segundo
La cámara Uranus-M Pro puede capturar 47 cuadros por segundo en modo RAW8, lo que es mucho más rápido que las cámaras IMX485.
Sin resplandor de amplificador
La cámara Dark de la Uranus-M Pro es totalmente "oscura", ¡es una cámara sin "Amp-Glow"!
Vista previa del marco oscuro: exposición = 300 s, ganancia = 0, desplazamiento = 10, temperatura = -10 ℃ Estiramiento automático de STF en Pixinsight 1.86
Non-Amp-Glow puede darnos un fondo muy limpio, siendo mucho más fácil obtener imágenes de alta calidad.
La cámara Uranus-M Pro también es muy buena para obtener imágenes solares, lunares y planetarias. Su sensor de 1/1,2″ puede capturar fácilmente el disco completo del Sol y la Luna con refractores de distancia focal corta. Y también podría hacer que el trabajo en mosaico sea más eficiente.

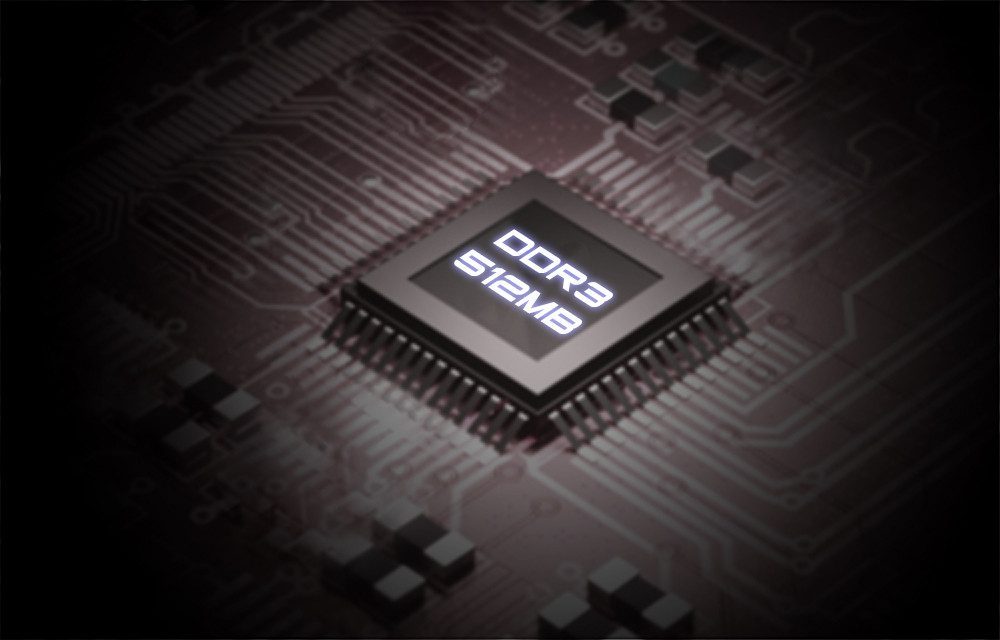

Caché DDR3 de 512 MB
Como mejora, la memoria caché DDR3 de las cámaras refrigeradas se ha aumentado a 512 MB. Esto ayuda a estabilizar y asegurar la transmisión de datos, evita eficazmente la pérdida de fotogramas y reduce en gran medida el ruido de lectura.
Con el caché DDR3, la cámara ya no tiene altos requisitos de necesidades computacionales, seguirá teniendo un rendimiento excelente incluso si se conecta a un puerto USB 2.0.
Puerto de datos tipo C

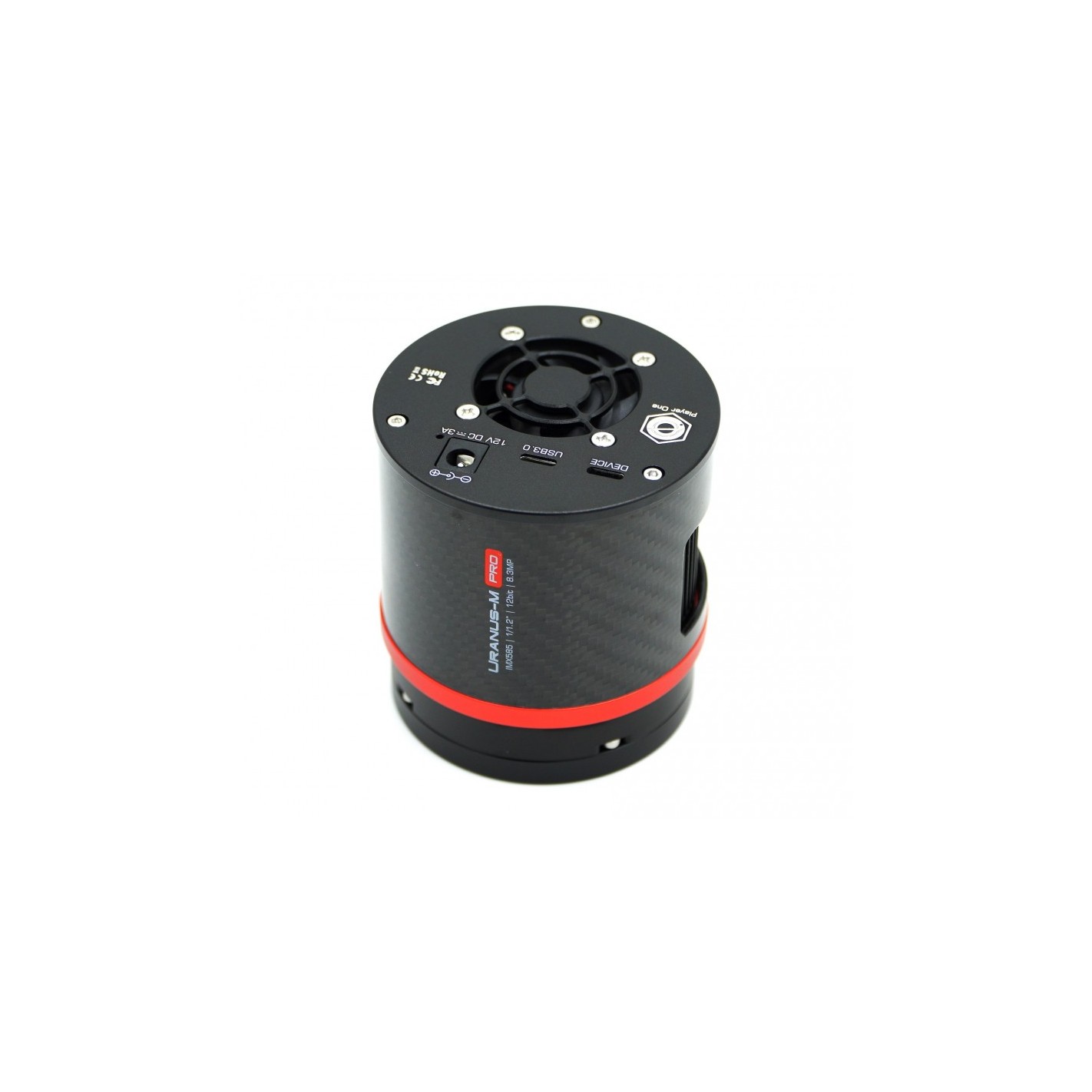

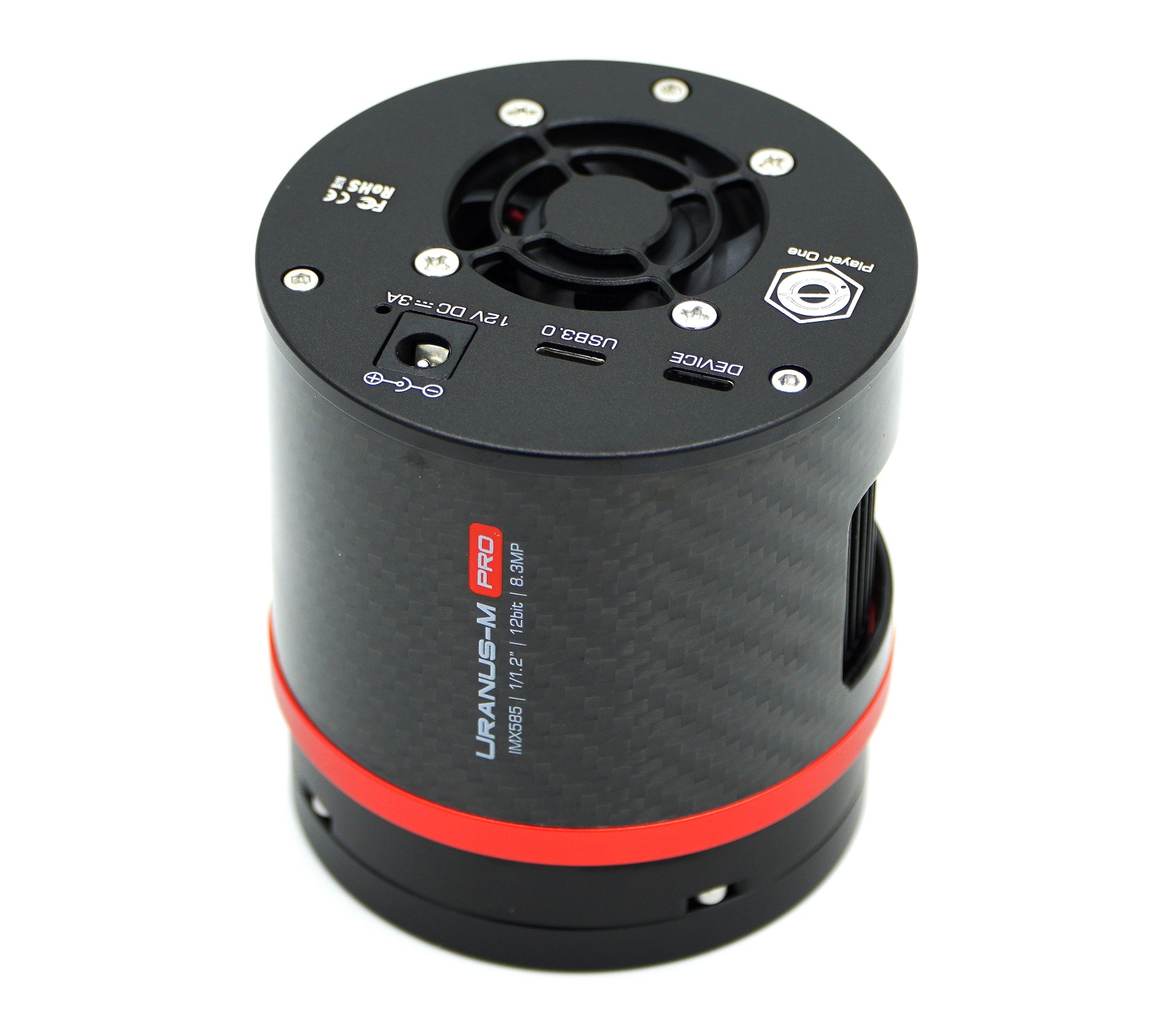

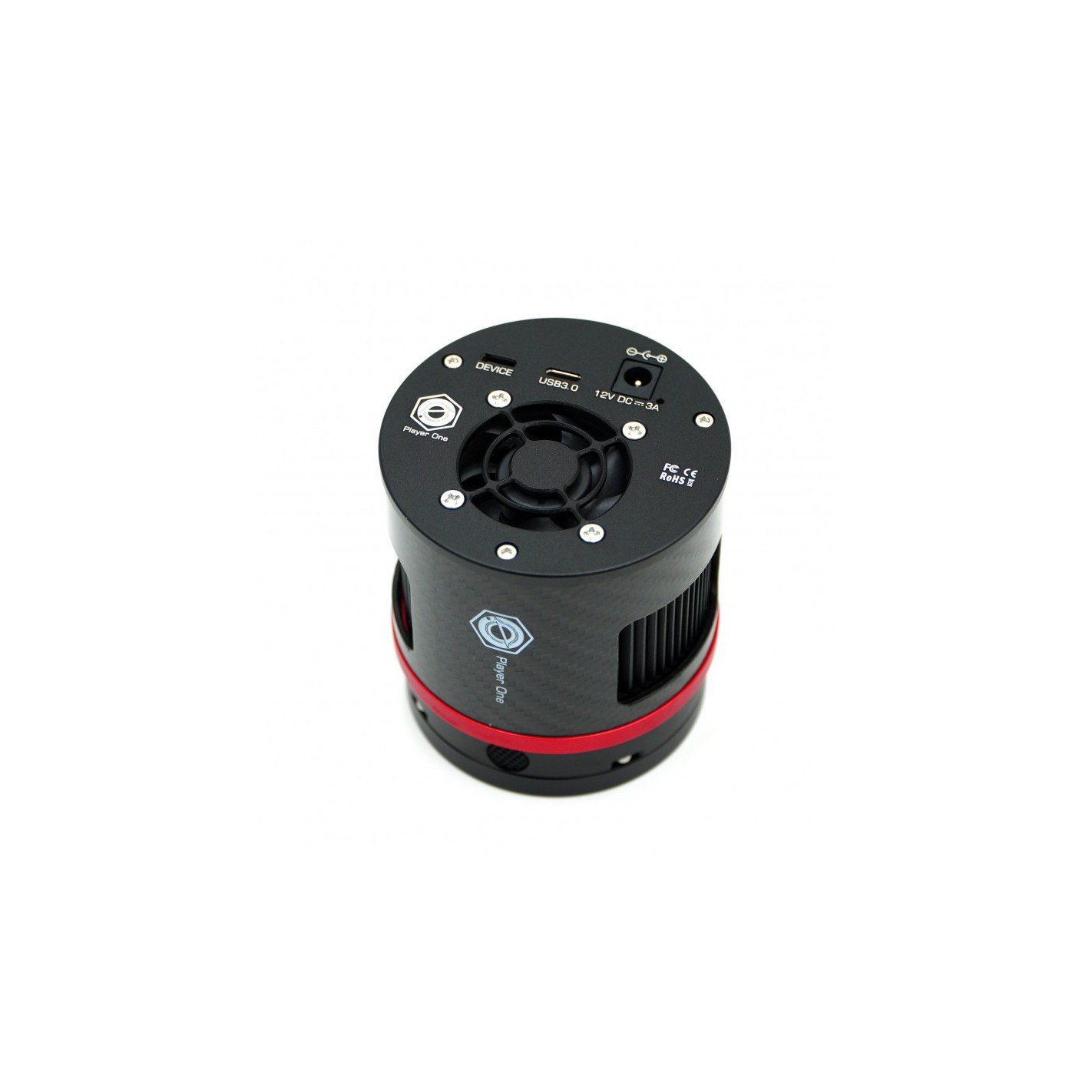

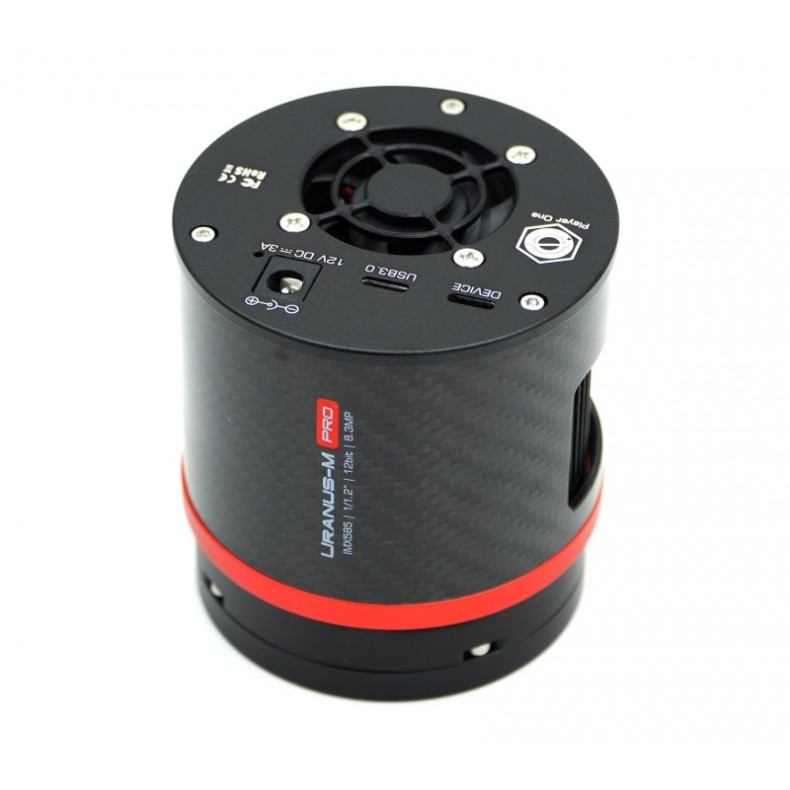

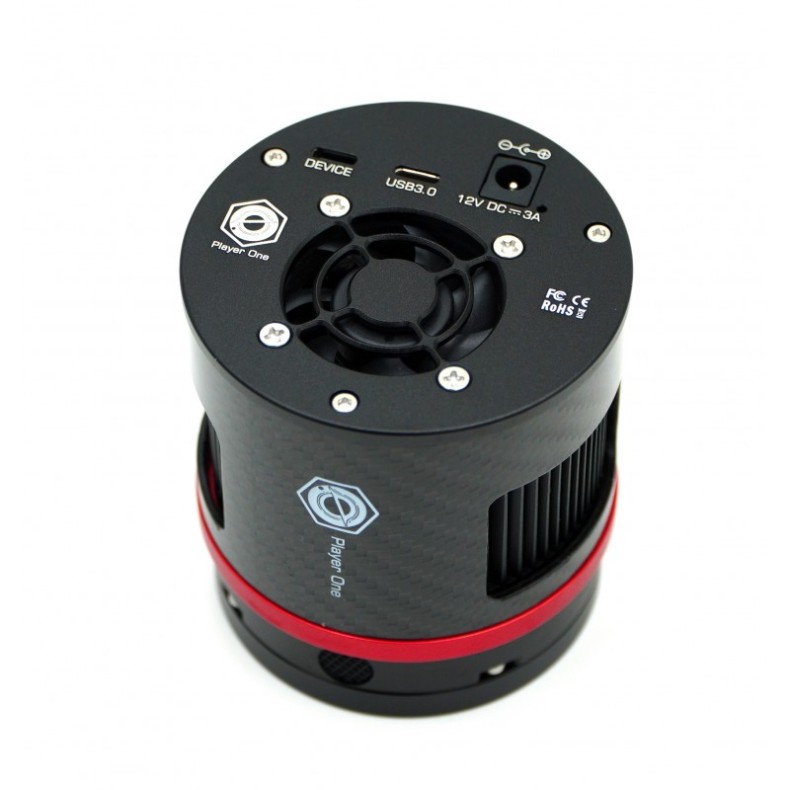

La parte trasera de la cámara refrigerada tiene 2 puertos de datos tipo C y un puerto de alimentación CC 12 V de 5,5 × 2,1 mm.
El puerto de datos principal admite el protocolo USB3.0 , la cámara puede funcionar a 47 fps en modo RAW8 . El puerto Tipo C es más fácil de conectar cuando se ensamblan equipos de imágenes por la noche.
Al grabar imágenes, ya que la velocidad de escritura real se verá afectada
Cable estándar
Sistema de refrigeración y calefacción anti-rocío
En la ventana ASCOM, proporcionamos 3 parámetros ajustables: temperatura objetivo, velocidad del ventilador y potencia anti-rocío.
Delta-T estándar: 35℃-40℃, cuando la temperatura ambiente es de 30℃, velocidad del ventilador 100%, calentador de punto de rocío 1%.
Configuraciones Delta-T recomendadas: 30℃-35℃ por debajo de la temperatura ambiente, velocidad del ventilador 50-70%, calentamiento del punto de rocío 10%, consumo de energía 40-60%.
La velocidad de rotación del ventilador de enfriamiento también es ajustable, el valor predeterminado es 50% de velocidad.
El problema del rocío es el mayor enemigo de las imágenes astronómicas, la cámara tiene integrado un calentador anti-rocío en la parte delantera de la cámara. La potencia de calentamiento es ajustable.
Mecanismo de protección contra sobretensión y sobrecorriente
Las cámaras Player One producidas por el número uno garantizan la seguridad de su cámara y otros equipos con mecanismos de protección contra sobretensión y sobrecorriente.

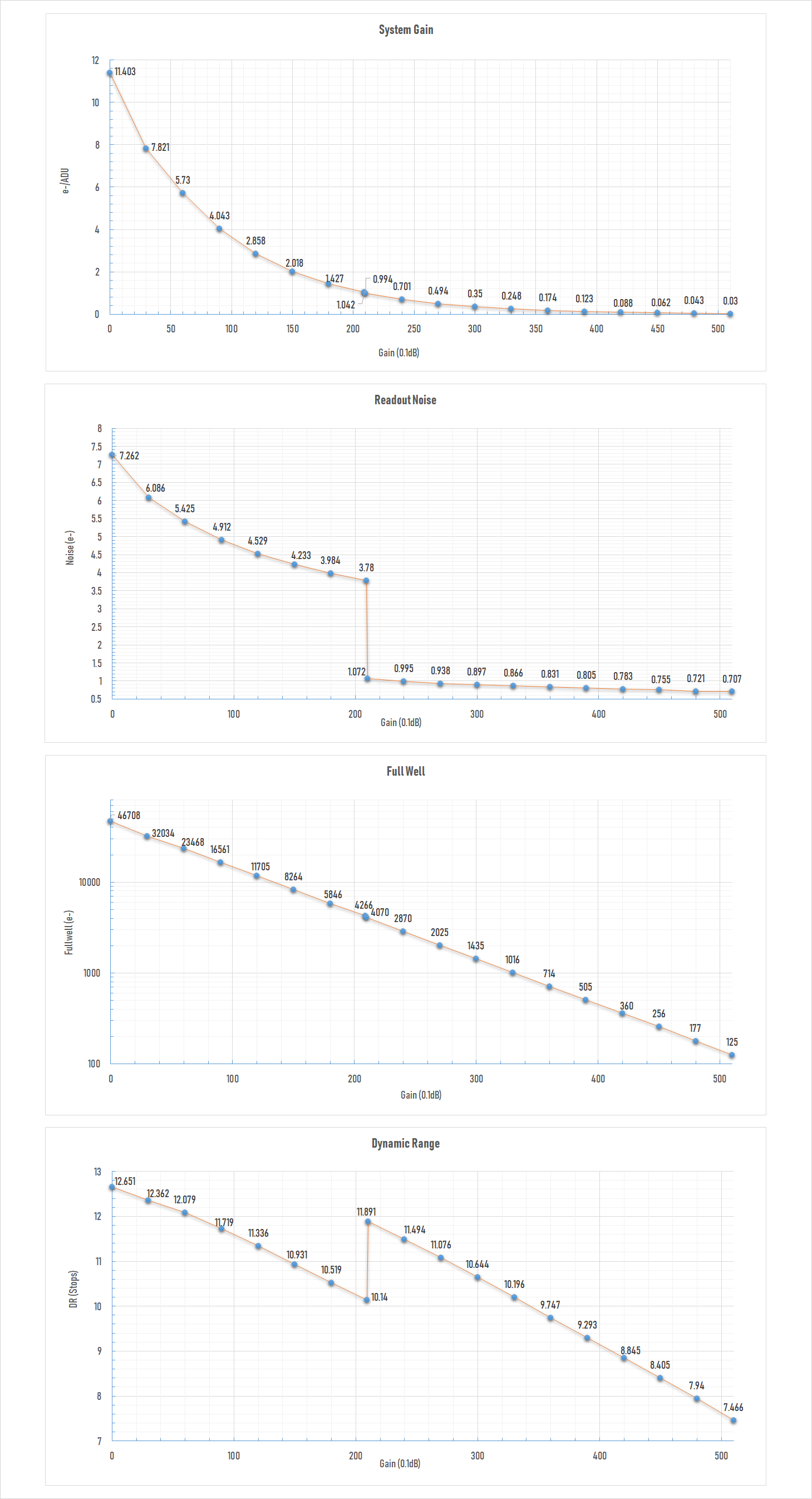

Actuación
HCG abierto con ganancia=210 .
Ruido de lectura
Respecto al ruido de lectura, prometemos solemnemente que todos los valores se obtienen de pruebas reales. Y los usuarios pueden utilizar Sharpcap 4 para realizar pruebas. SC4 tiene una función llamada Análisis de sensores, que proporciona una forma muy sencilla de probar el ruido de lectura.
Si estás interesado en leer pruebas de ruido, puedes intentarlo tú mismo, lo cual es muy sencillo.
Correr en la oscuridad
La corriente oscura es de solo 0,0004 e/s/pix a -20 ℃ y 0,005 e/s/pix a 0 ℃. En toda la curva, la corriente oscura casi parece una línea recta, lo que puede demostrar que la cámara Ares tiene muy buena calidad y un rendimiento estable.

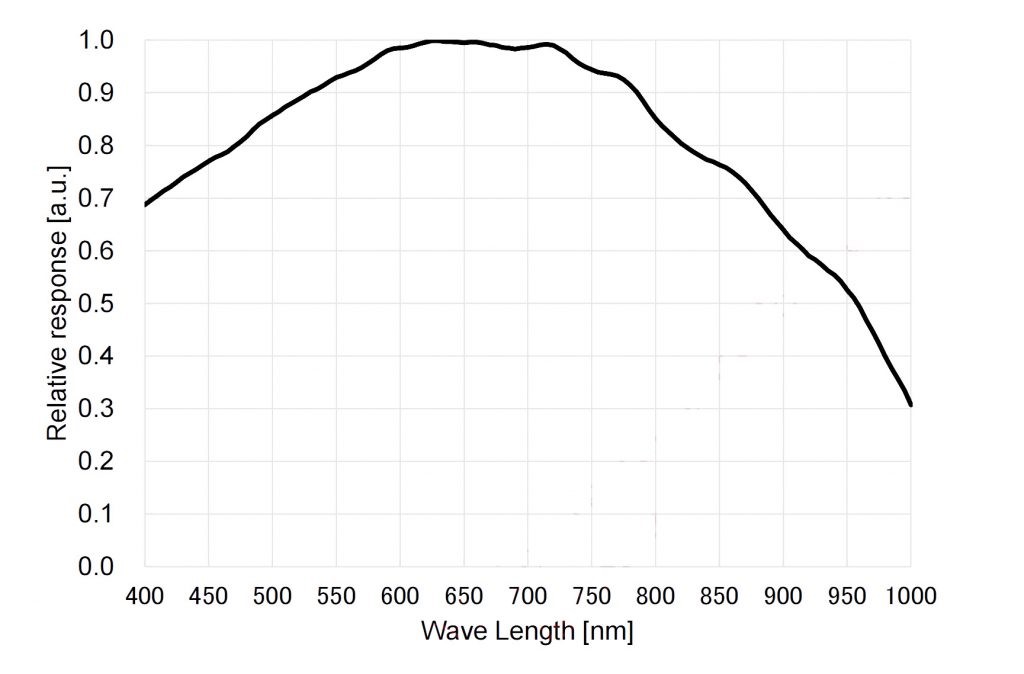

Curva de flexibilización cuantitativa

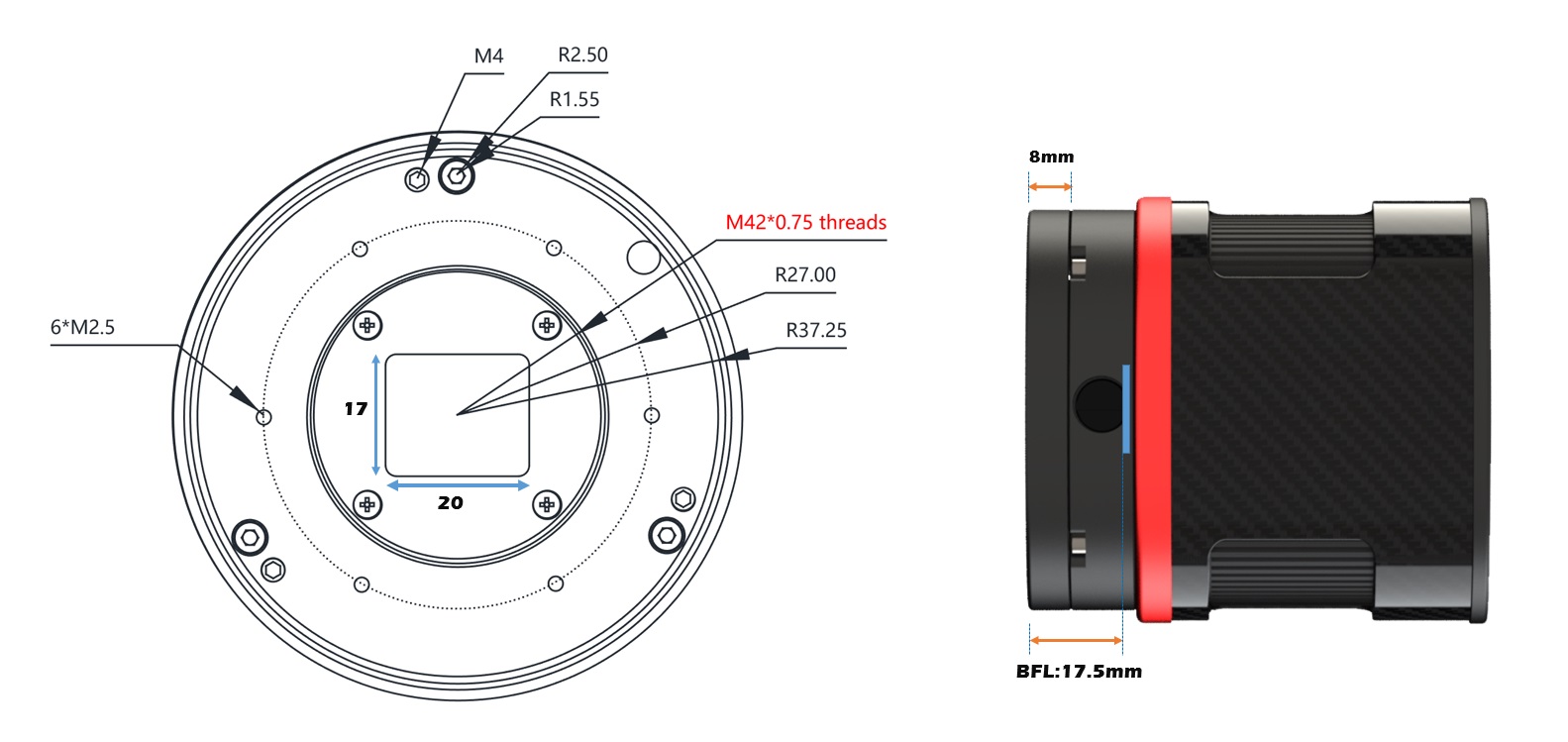

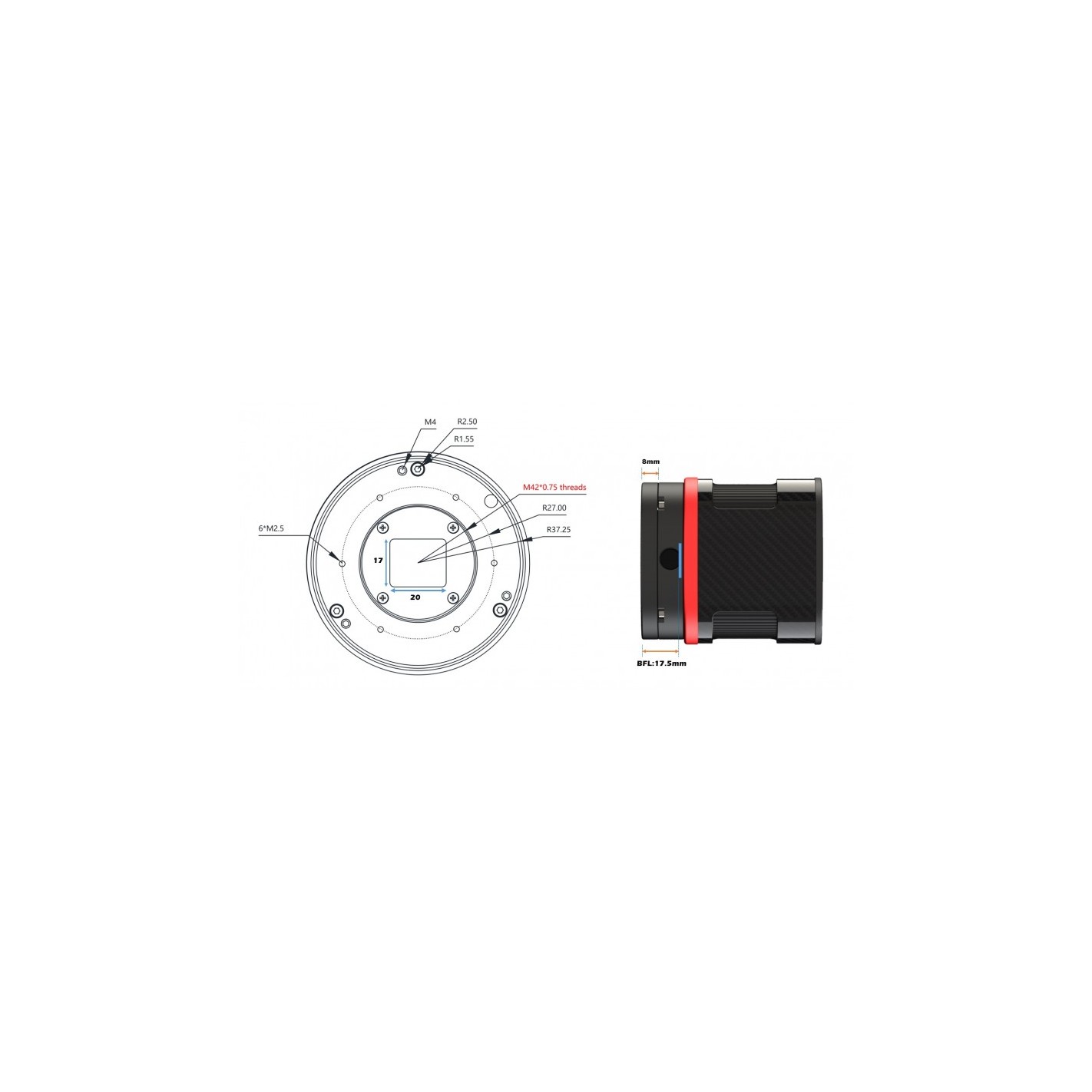

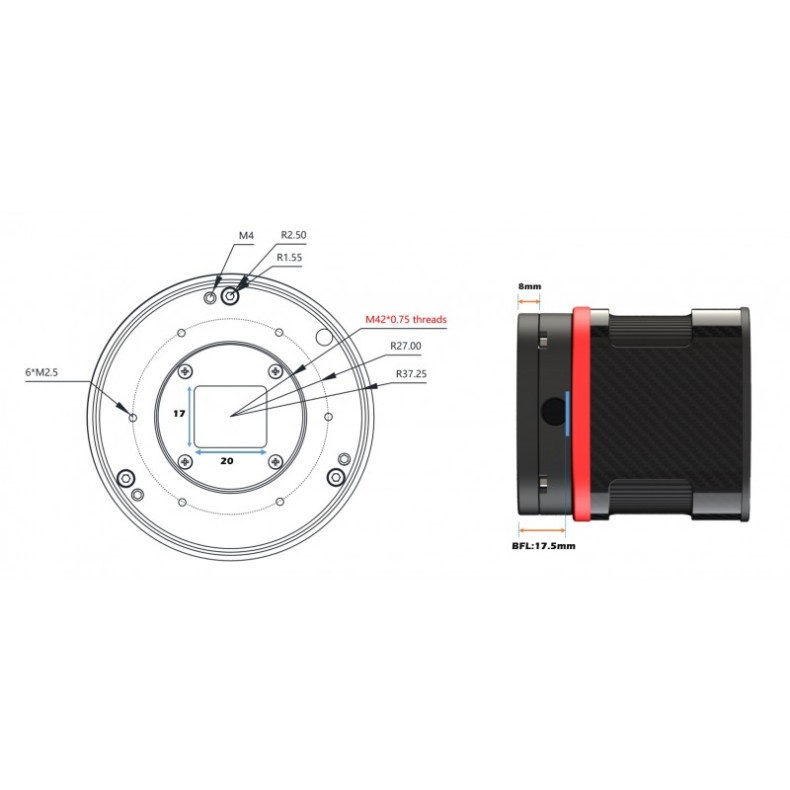

Diseño mecánico
Enfoque posterior

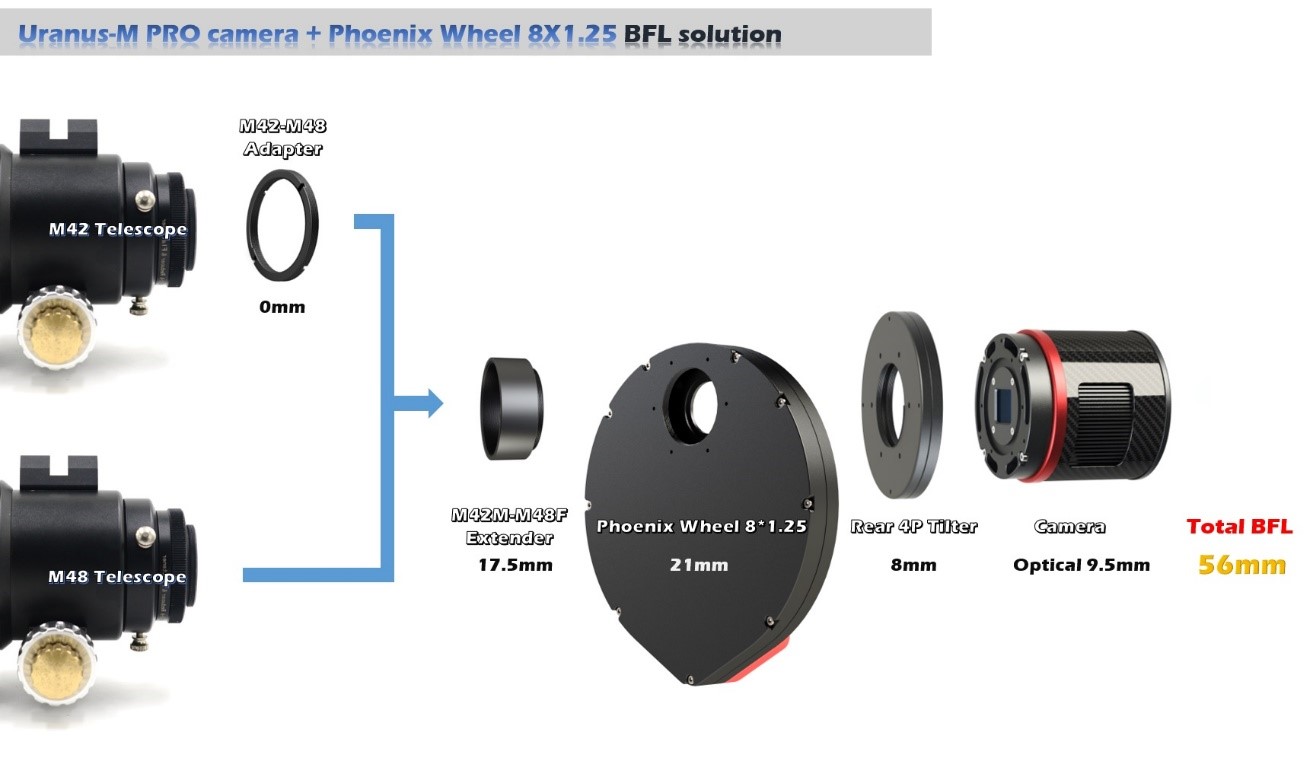

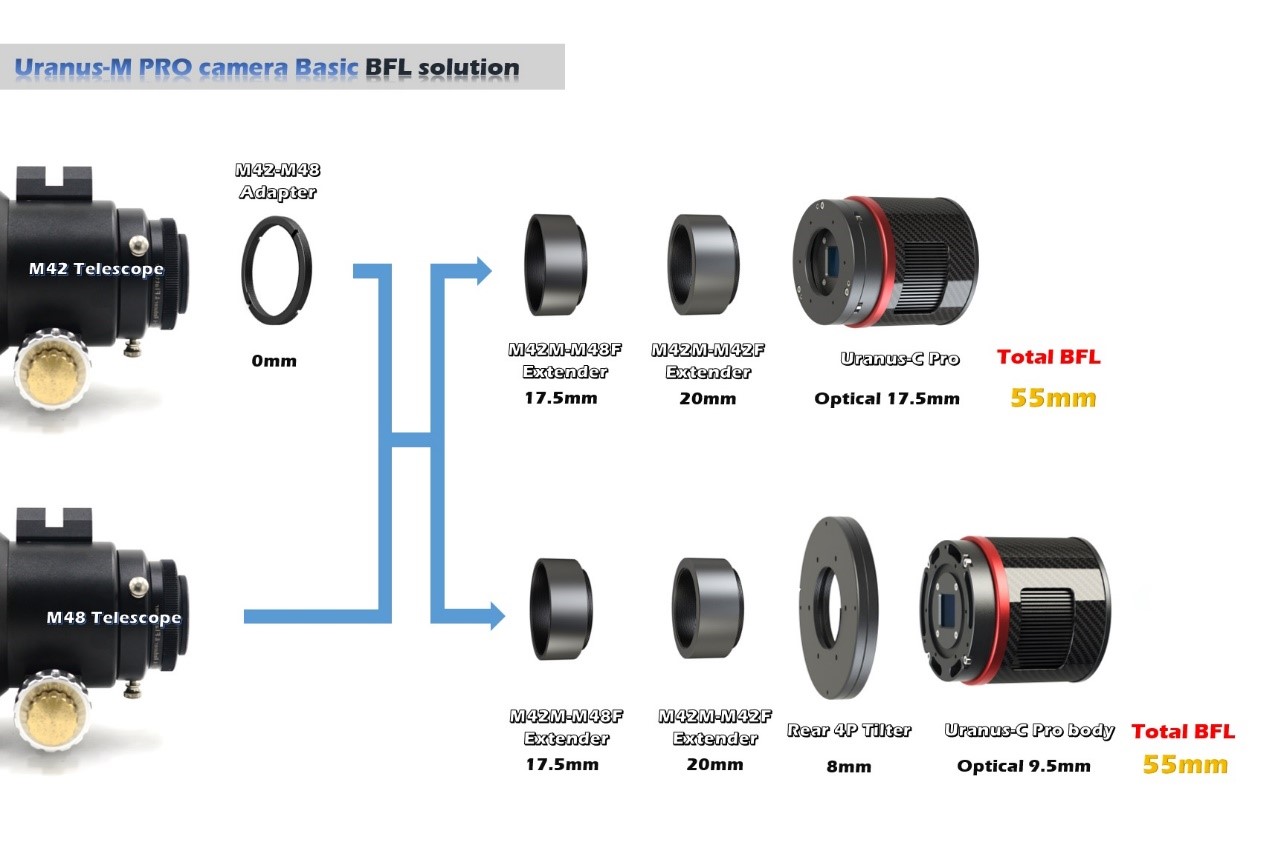

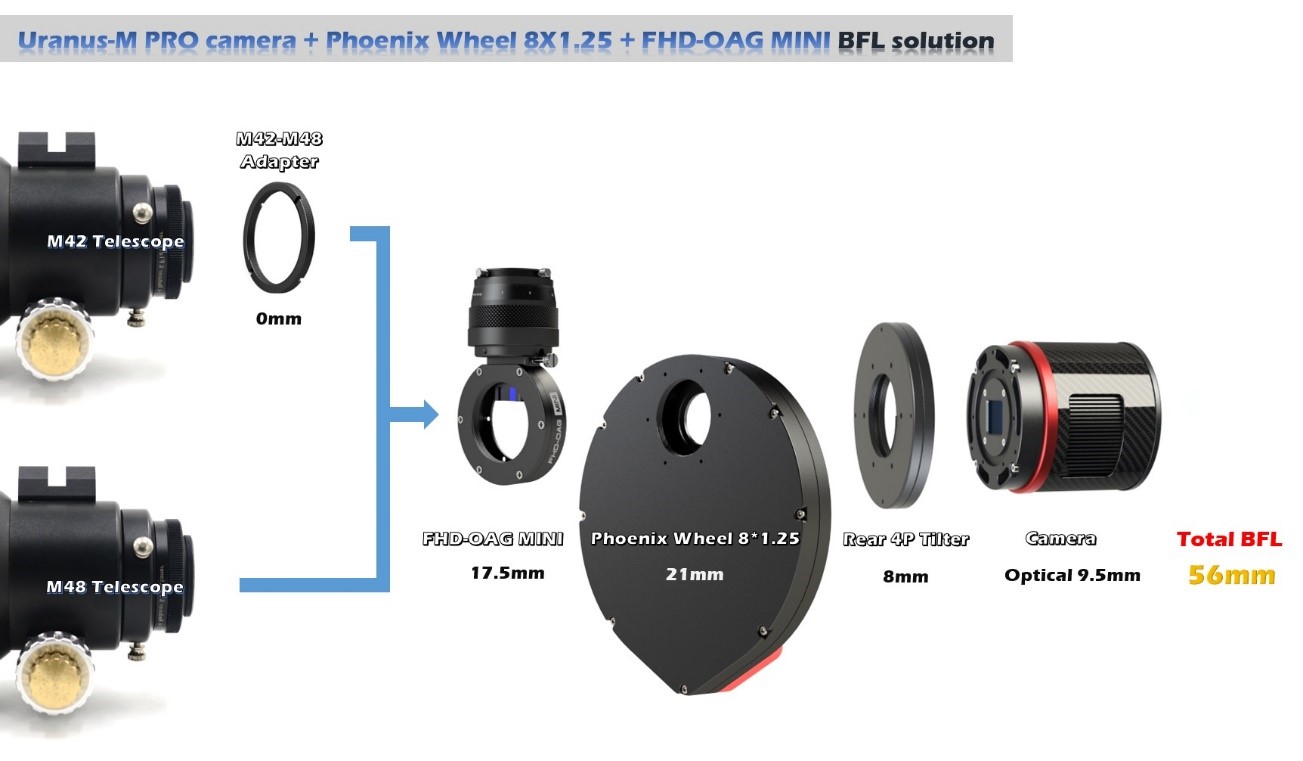

A continuación se presentan algunas recomendaciones de soluciones BFL de 55 mm para esta cámara. Si no considera BFL, el modo de conexión es diferente.
Características
- Sensor : SONY IMX585 1/1,2" CMOS (monocromático)
- Diagonal : 12,85 mm
- Píxeles totales : 8,3 megapíxeles
- Resolución máxima : 3856 × 2180
- Tamaño de píxel : 2,9 μm
- Tamaño del sensor : 11,2 mm × 6,3 mm
- Fotogramas por segundo: 47 FPS (10 bits)
- Obturador : obturador enrollable
- Rango de exposición : 32μs-2000s
- Ruido de lectura : 6,5-0,7e
- Pozo completo : 47,7ke
- Flexibilidad cuantitativa: ≈91%
- Convertidor analógico-digital (ADC) : 12 bits
- Sistema de enfriamiento : Componente de enfriamiento TEC de 2 etapas de alta calidad
- Consumo : 12 V – 3 A máx.
- Delta T : 35 °C-40 °C (por debajo de la temperatura ambiente)
- Temperatura de funcionamiento : -10 °C—60 °C
- Humedad de funcionamiento : 0%—80%
- Vidrio protector : D32*2MM con tratamiento antirreflejo de alta calidad tratado multicapa
- Puertos de datos : USB3.0/USB2.0
- Adaptadores : 1,25″ / M42X0,75
- Enfoque posterior : 17,5 mm
- Diámetro: 78 mm
- Peso : 420g
- Resolución y FPS
FPS en modo USB3.0 Resolución ADC de 10 bits
3856×2180 46FPS
3840×2160 47FPS
1920×1080 187FPS
