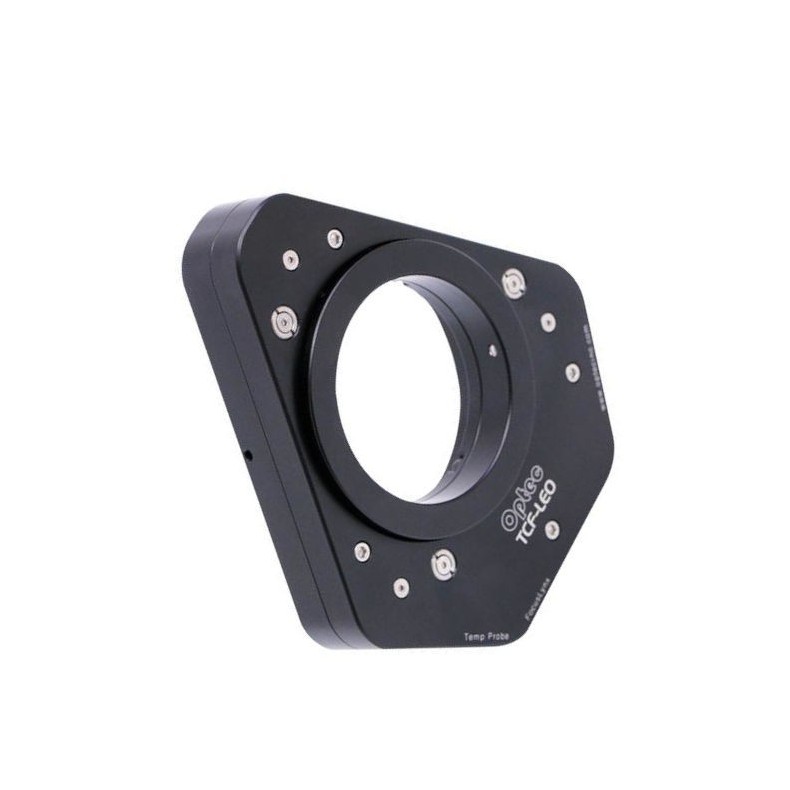

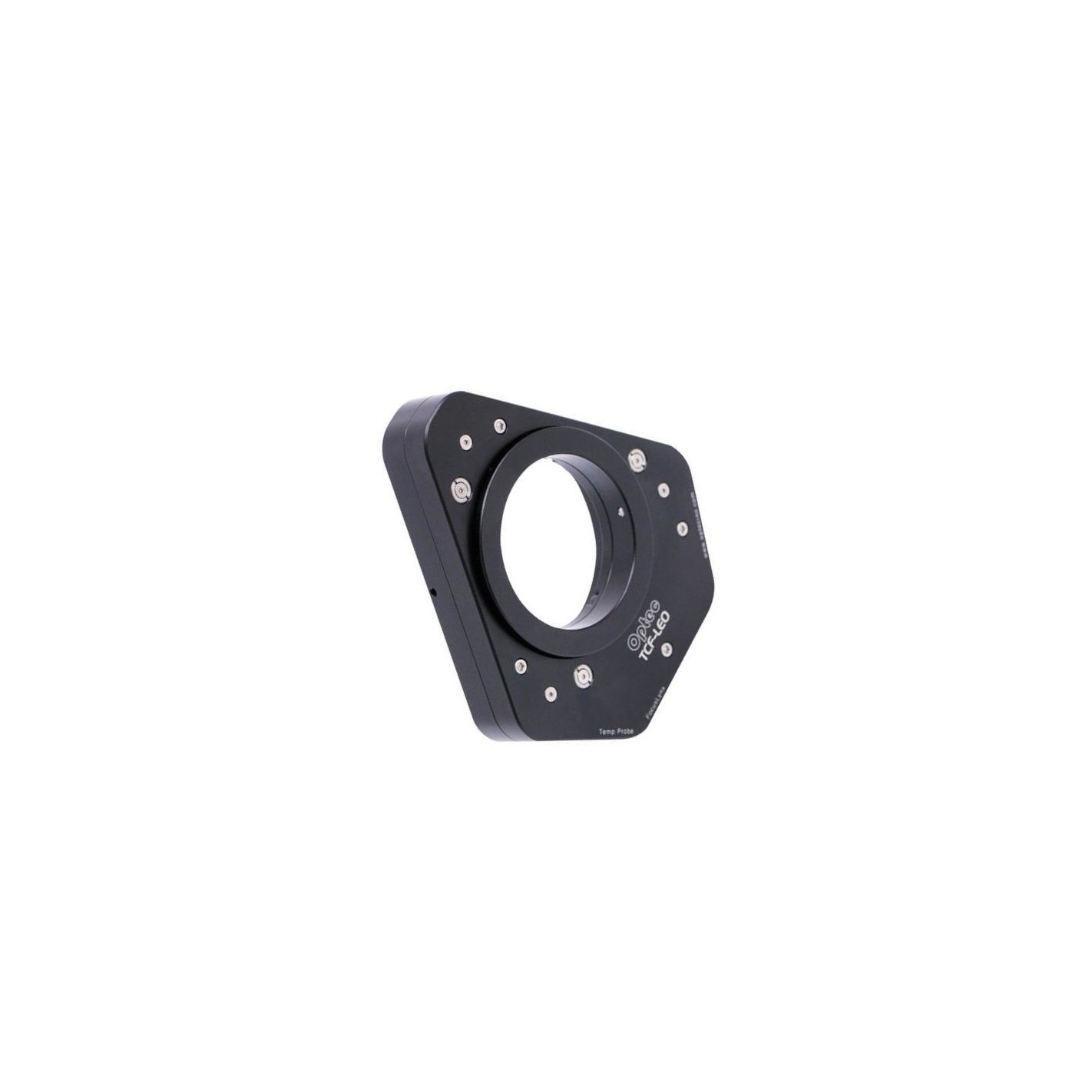

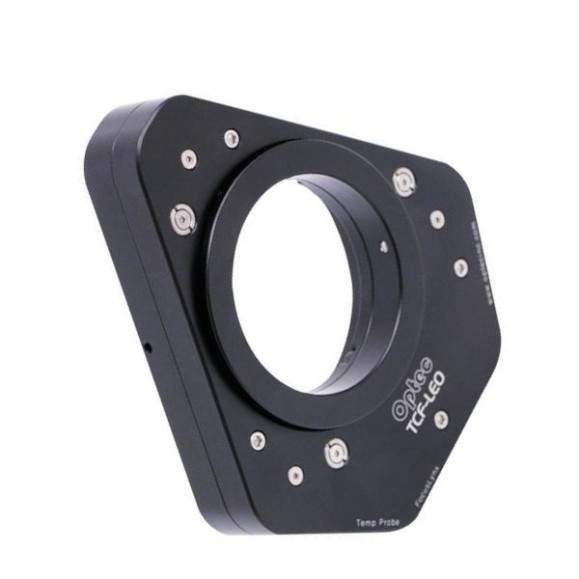

Enfocador de perfil bajo Optec TCF-Leo
Los ingenieros de Optec han desarrollado un nuevo enfocador de 3 pulgadas de perfil bajo, pero extremadamente robusto, para instalaciones de telescopios donde el back-focus es crucial. Con el paso de ocular típico de 1-1 / 4 ", el TCF-Leo proporciona una solución de enfoque única para el Celestron EdgeHD y otros telescopios con distancias limitadas de brida a foco. El sistema probado de control FocusLynx se incluye con cada TCF- Leo y se puede ampliar para proporcionar control para un segundo enfocador. El sistema FocusLynx incluye WiFi 802.11 opcional y accesorios de control manual.

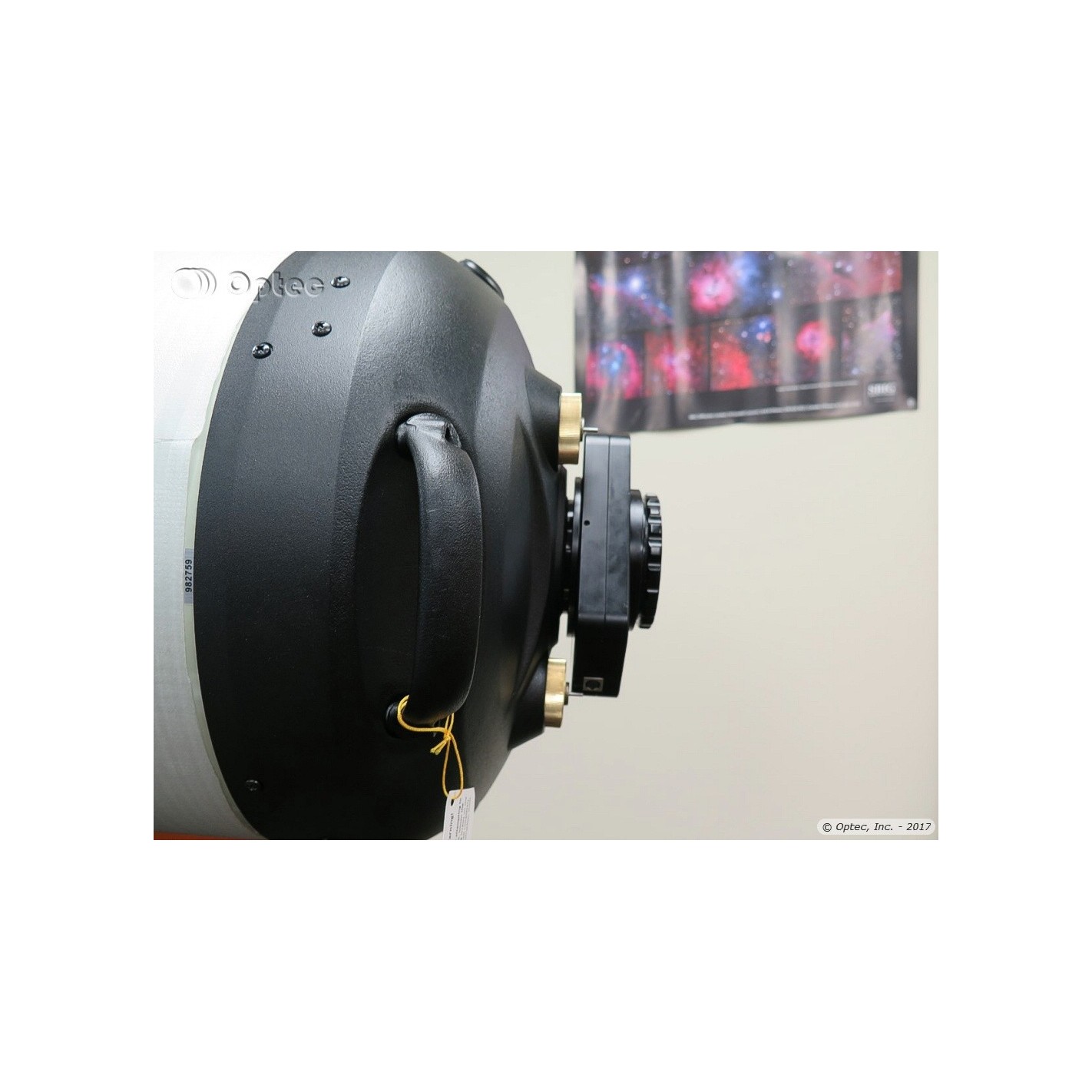

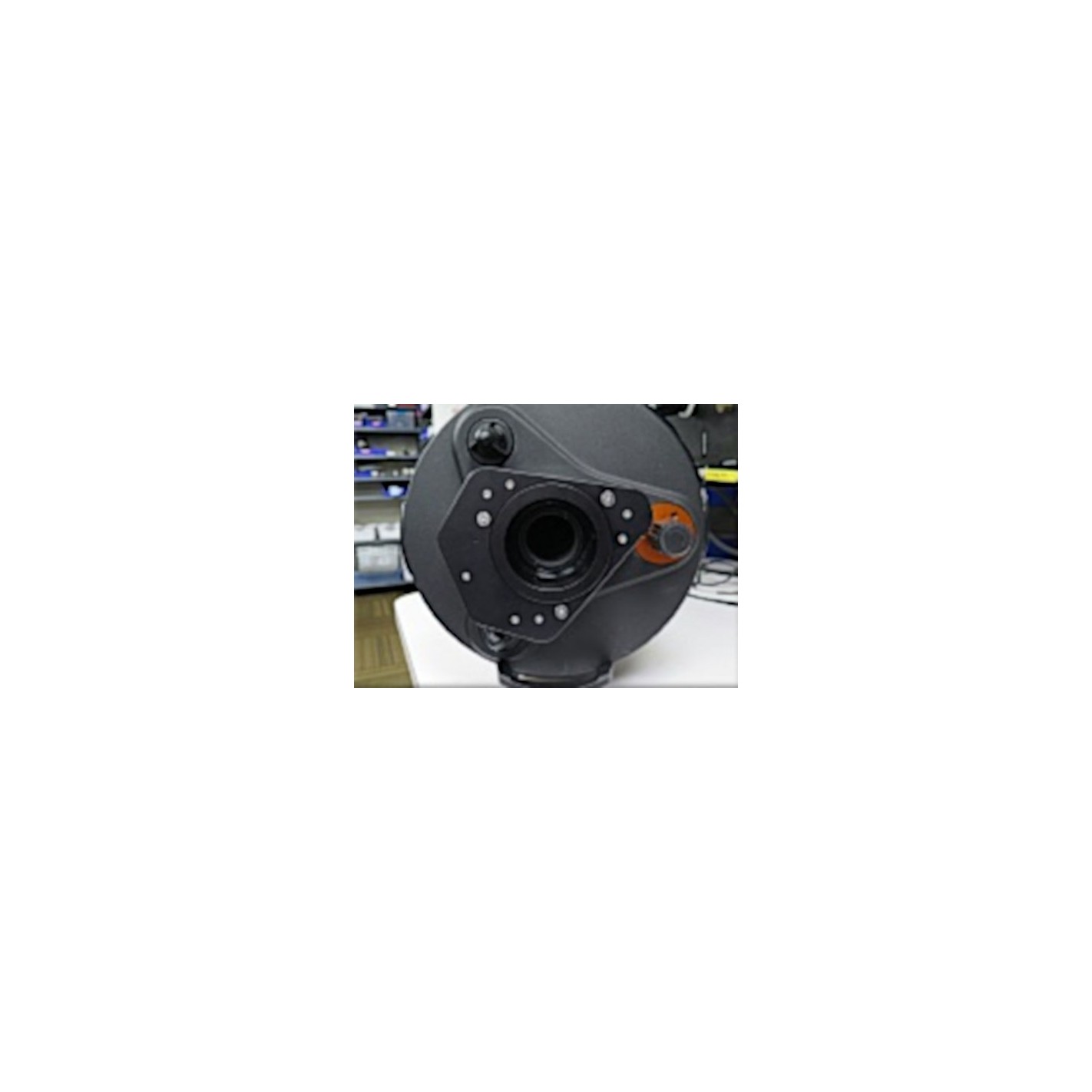

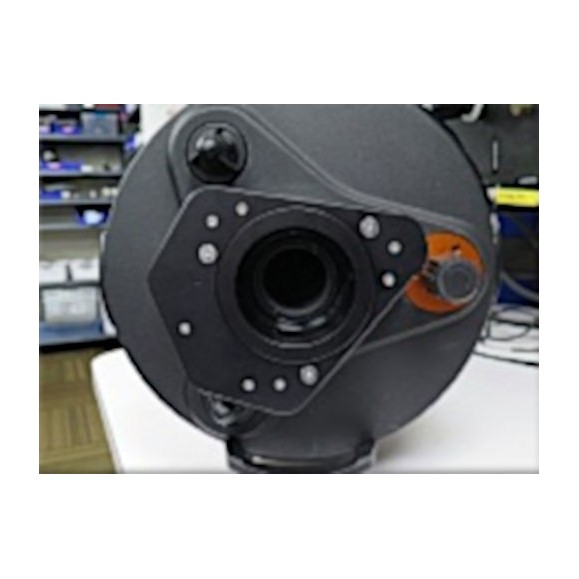

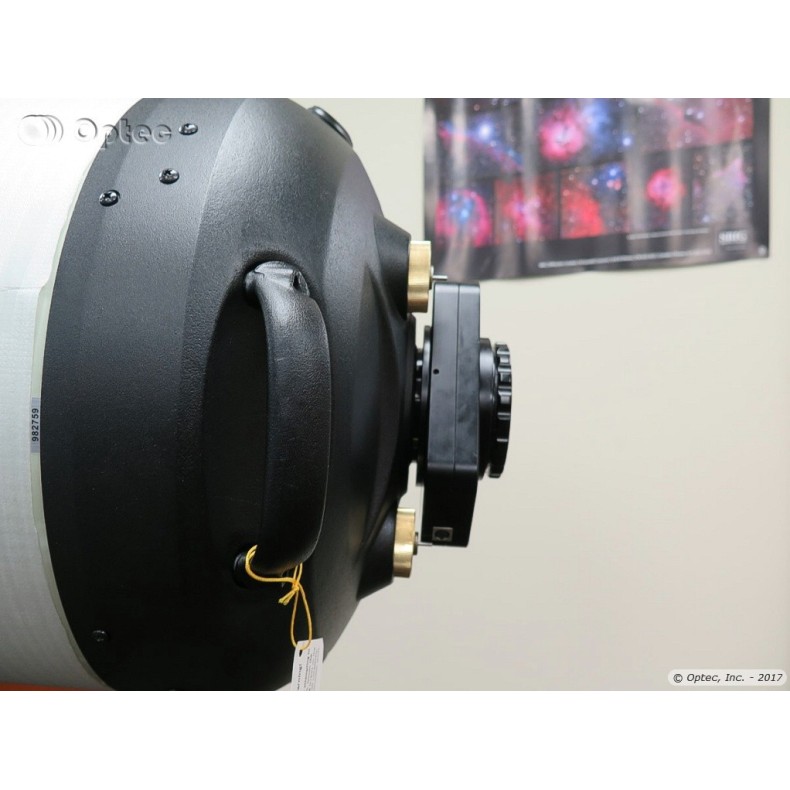

La forma del TCF-Leo está diseñada para ajustarse perfectamente entre los pomos de bloqueo y enfoque del telescopio Celestron EdgeHD C-11 OTA. Con una distancia de centro a borde de aproximadamente 2.2 pulgadas (55 mm), el TCF-Leo funciona excepcionalmente bien con el guiador en el eje de Innovation Foresight, proporcionando espacio para cámaras grandes y ruedas de filtro sobre cualquiera de los bordes planos del TCF- Leo. Además, el receptor 3600 del TCF-Leo se ajusta directamente al gran puerto de 3 pulgadas del Selector de instrumentos Perseus para un enfoque ultrafino de una cámara de gran formato.

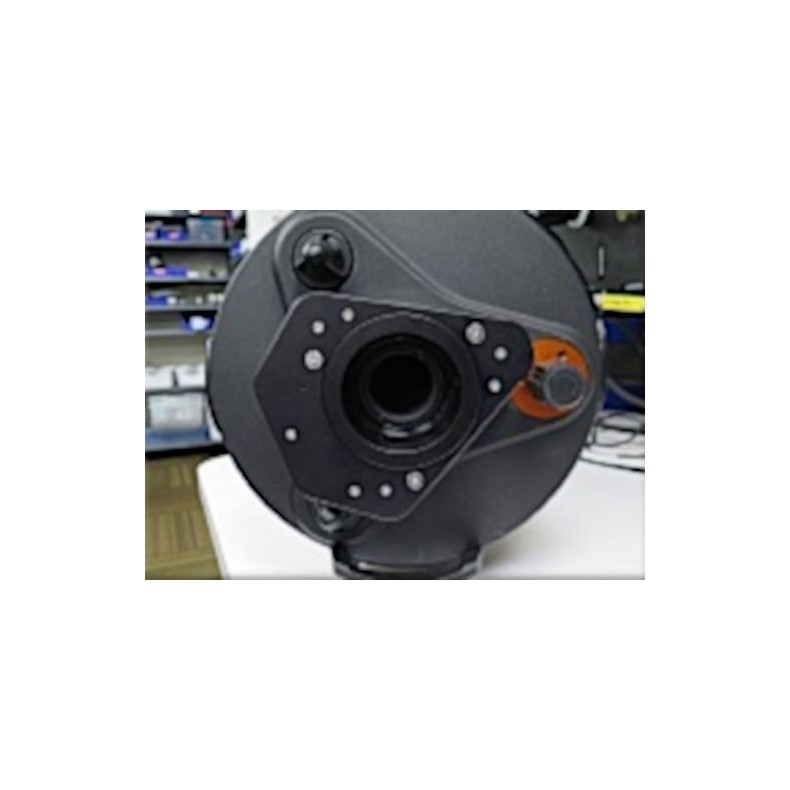

Para los propietarios de los telescopios EdgeHD Celestron C1400, Optec ofrece un conjunto de pomos de recambio para las perillas de bloqueo originales que proporcionan espacio libre para el TCF-Leo. La actualización del embrague de soporte Sure-Lock Mirror # 19792 incluye dos pomos de bloqueo de recambio de latón que se instalan fácilmente sin herramientas.
Con los adaptadores Optec estándar en el lado del telescopio y el de la cámara, se puede configurar casi cualquier sistema de captación de imágenes para un determinado telescopio.
Como enfocador completo de 3 pulgadas, el TCF-Leo acepta cualquiera de los adaptadores OPTEC-3000 desarrollados para los enfocadores pesados TCF-S3 y TCF-Lynx3. El adaptador de centrado de precisión opcional permite agregar cualquier ocular u diagonal grande de 2 pulgadas detrás del enfocador. Los usuarios que realicen observaciones visuales apreciarán, sin duda, el controlador de mano FocusLynx con mando giratorio de enfoque fino para el ajuste sin contacto del foco del telescopio.

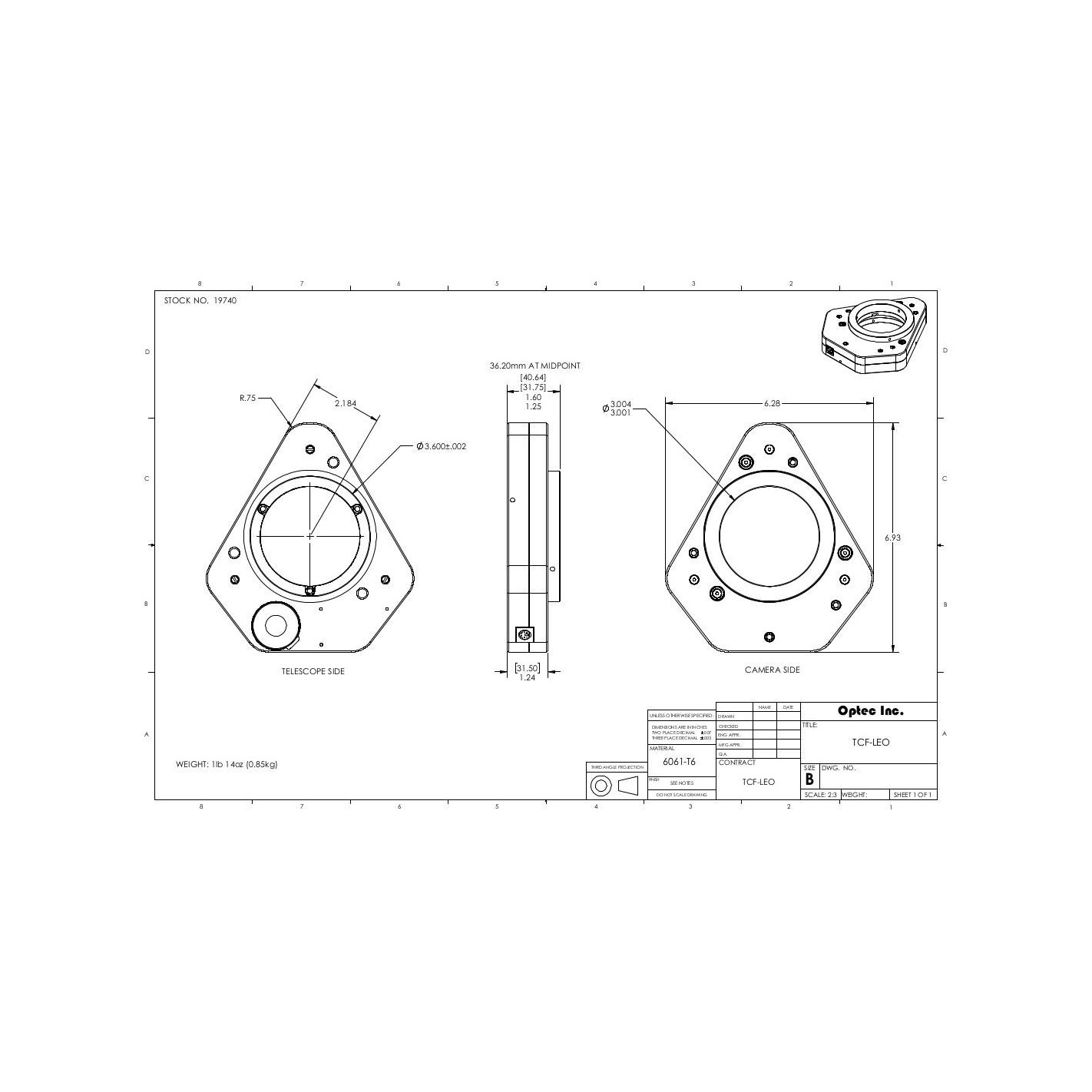

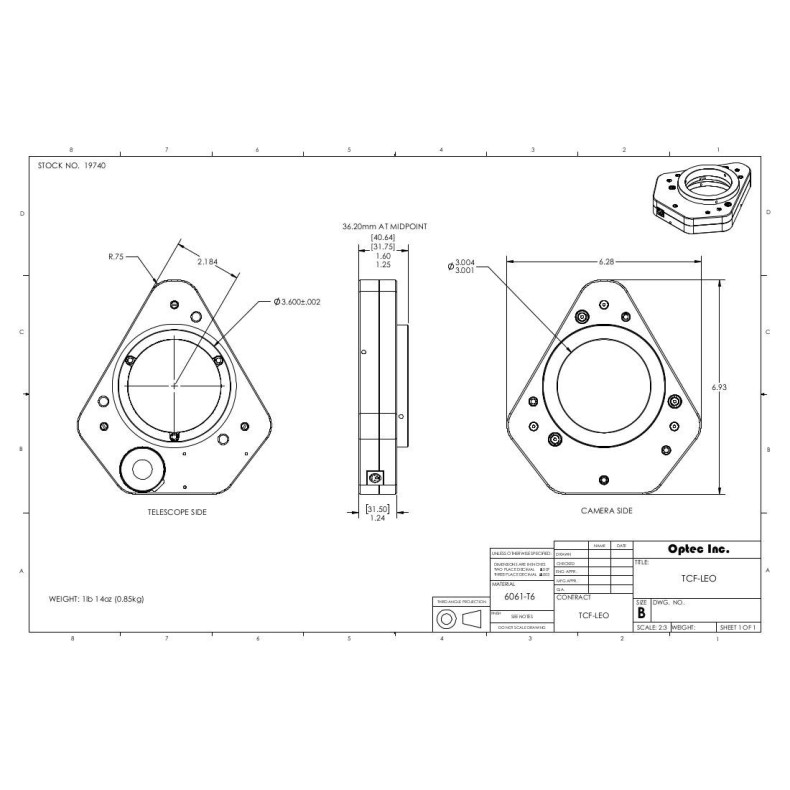

Especificaciones TCF-Leo
- Grosor total: de 1.25" (31.8 mm) a 1.6" (40.6 mm)
- Recorrido del enfocador: 0.35" (8.9 mm)
- Punto medio del enfocador: 1.425" (36.2 mm)
- Recorrido total de pasos: 112,000 pasos
- Resolución de paso: 0.08 micras
- Peso: 0,85 kg
- Capacidad de carga útil: 9 kg
- Montaje lado del telescopio: cola de milano OPTEC-3600
- Montaje lado de la cámara: tubo OPTEC-3000 de 3 pulgadas
- Sistema de control: controlador FocusLynx (incluido)
Especificaciones del controlador FocusLynx
- Control de motor paso a paso: motores paso a paso bipolares y unipolares
- Resolución: controlador de 16 bits con un rango de 65.535 pasos por enfocador
- Conectividad con PC: USB / serie, Ethernet o WiFi 802.11 opcional
- Control manual: 2 botones opcionales con lectura digital
- Conexión WiFi: compatible con 802.11b / g opcional
- Segundo paso a paso: placa secundaria opcional, plug-in
- Alimentación de entrada: fuente de alimentación universal de 12VDC (entrada de 110 a 230VAC)
- Alimentación alternativa: voltaje de la batería de campo (13.8VDC) con enchufe opcional para encendedor de automóvil
- Controladores de software: servidor local ASCOM, controladores nativos X2 para TheSky X
- Puertos de Conexión del FocusLynx:
- Enfocador 1: conector RJ45 para Cat-5e / Cat-6 estándar al enfocador
- Enfocador 2: segunda tarjeta paso a paso opcional para conector RJ45,
- Alimentación: entrada de 12VDC, conector de 2.5 x 5.5 mm, pin central positivo
- Red: conector Ethernet estándar RJ45
- Controlador de mano: conector RJ22 (para cable de auricular de teléfono estándar)
- Serie: conector RJ12 para USB / cable serie Optec (incluido).
El paquete incluye:
- Enfocador de perfil bajo TCF-Leo
- controlador FocusLynx
- Cable de comunicaciones USB / serie Optec, de 1,8m de longitud
- Cable Ethernet CAT-5e / CAT-6, de 1,8m de longitud
- Fuente de alimentación de 12VDC 1.25A - entrada de 110-240VAC
- Cable de enchufe doméstico compatible con UL / CSA
