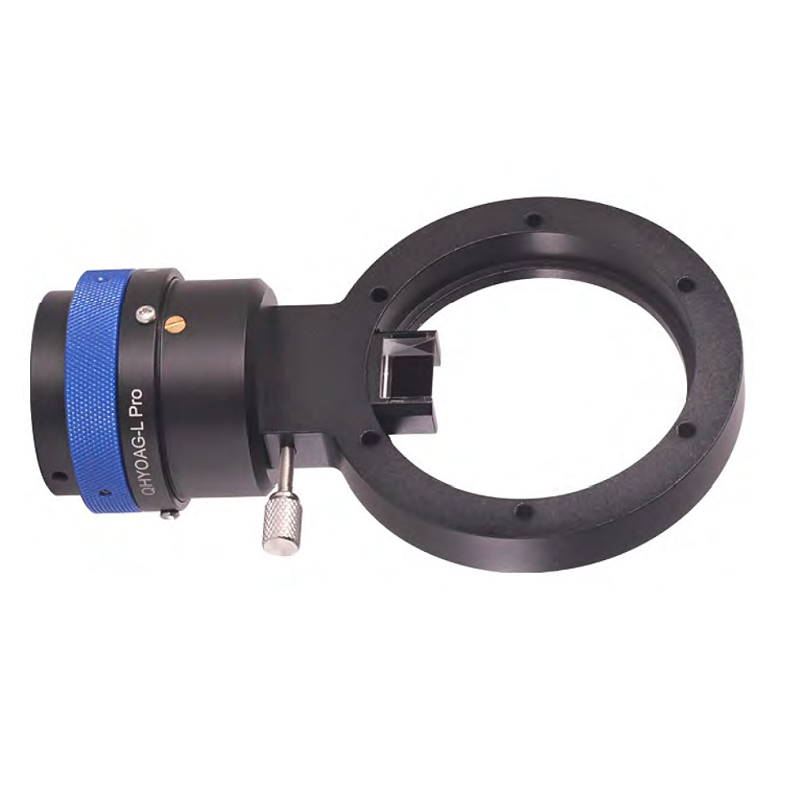

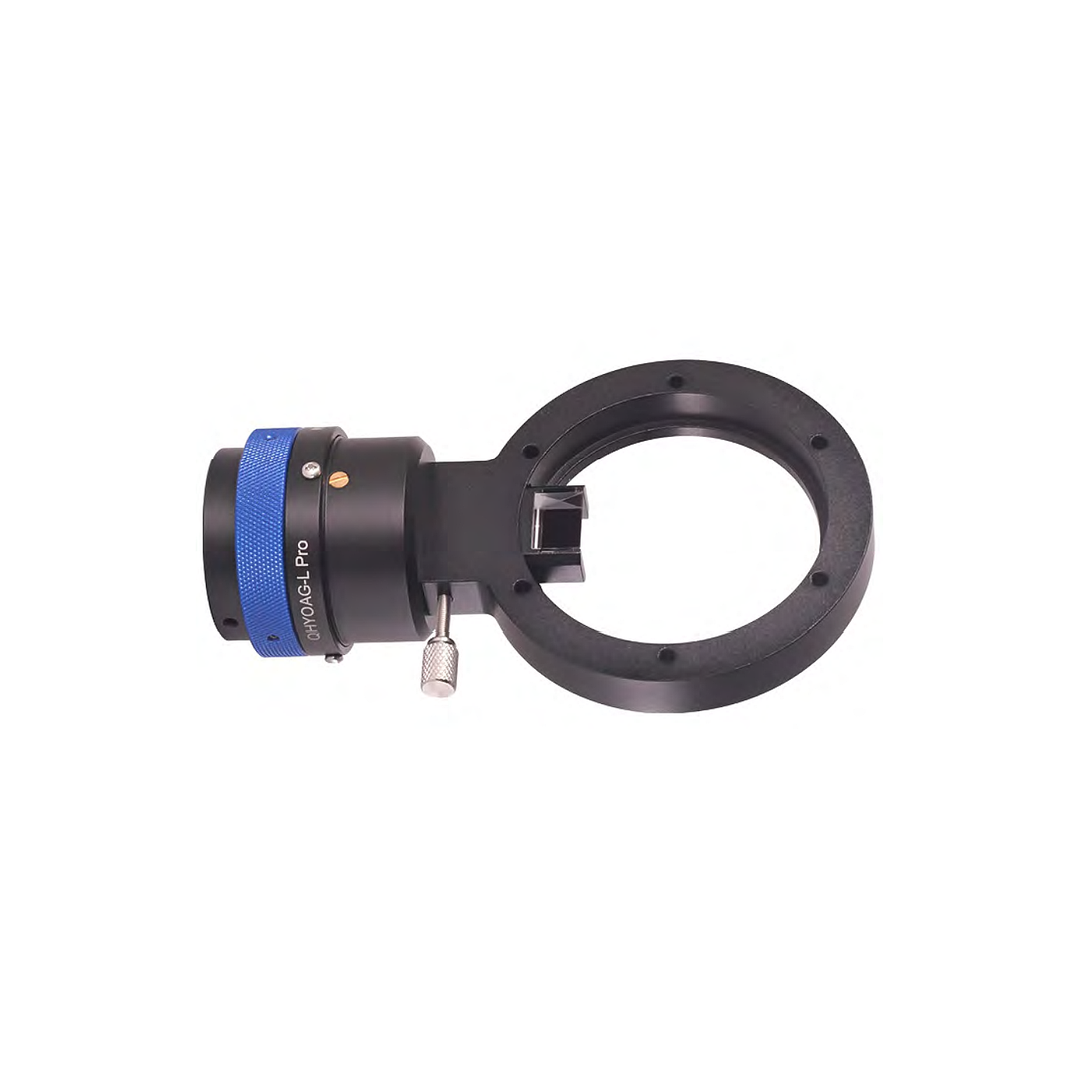

Guía fuera de eje QHY modelo QHYOAG-L Pro

QHYOAG incluye un enfocador helicoidal de precisión de 1,25 pulgadas que admite nuestras cámaras QHY5II y QHY5III.  El proceso de enfoque es cómodo.  Después de enfocar, puedes bloquear el mecanismo de enfoque con tornillos de mariposa.

A diferencia de las disposiciones de guiado externo, cuando se utiliza una OAG, la cámara de guiado y la cámara de imágenes comparten el campo de visión del sistema óptico principal. Si el OTA de un usuario tiene una distancia focal larga y el entorno no es el ideal, a menudo habrá menos estrellas adecuadas para el guiado en el FOV.

Una forma de mejorar las posibilidades de encontrar una buena estrella guía es utilizar una cámara guía con un sensor más grande. Por ejemplo, las cámaras guía como la QHY5III174M o la QHY5III585C tienen un FOV que es de 2 a 4 veces mayor que el de las cámaras más pequeñas que suelen venderse como cámaras guía. Este mayor FOV permite naturalmente capturar más estrellas, resolviendo esencialmente el problema de la ausencia o escasez de estrellas disponibles para guiar la imagen.

Para que una cámara guía de sensor grande rinda todo su potencial en una OAG, se necesita un prisma lo suficientemente grande como para permitir la iluminación del sensor más grande y evitar un viñeteado severo. La nueva OAG-L Pro utiliza un nuevo prisma más ancho para adaptarse mejor a las cámaras guía con sensores más grandes. El tamaño del prisma del QHYOAGL estándar es de unos 8 x 8 mm. El nuevo prisma del QHYOAGL Pro es de 10 x 14 mm.

Cuando se conecta el QHY5III174M a la versión anterior de QHYOAGL para disparar, se produce un viñeteado severo (Imagen 1, abajo). En cambio, cuando el QHY5III174M se conecta al nuevo QHYOAGL Pro en el mismo sistema óptico, sólo se produce un pequeño oscurecimiento en los bordes, que no afectará al guiado nocturno (Imagen 2, abajo).

La serie QHYOAG se fija directamente a la cámara o a la rueda de filtros mediante seis tornillos, lo que garantiza una conexión mecánica sólida, paralela y fiable. Al mismo tiempo, se pueden utilizar diversos accesorios QHY estándar y opcionales para realizar una gran variedad de combinaciones estructurales.

El QHYOAGL Pro tiene la misma apertura que la placa frontal del QHYCFW3XL (62 mm) y pueden acoplarse directamente. QHY también proporciona adaptadores compatibles para QHYCFW3L y QHYCFW3M como accesorios estándar, lo que hace que el OAG-L Pro sea compatible con más ruedas de filtros. Al mismo tiempo, también se proporcionan soluciones para conseguir una distancia focal posterior de 55 mm, véase más abajo:

El QHYOAGL Pro está diseñado para soportar cámaras con sensores más grandes como el QHY461PH, QHY600, y sus correspondientes sistemas ópticos de gran tamaño. Por lo tanto, sólo proporciona salidas de rosca M62 y M54. Para sistemas más pequeños que necesiten roscas M48, se está desarrollando un nuevo QHYOAGM Pro con un prisma pick off más grande, que estará disponible en breve.

QHY OAGL-Pro

Especificaciones técnicas

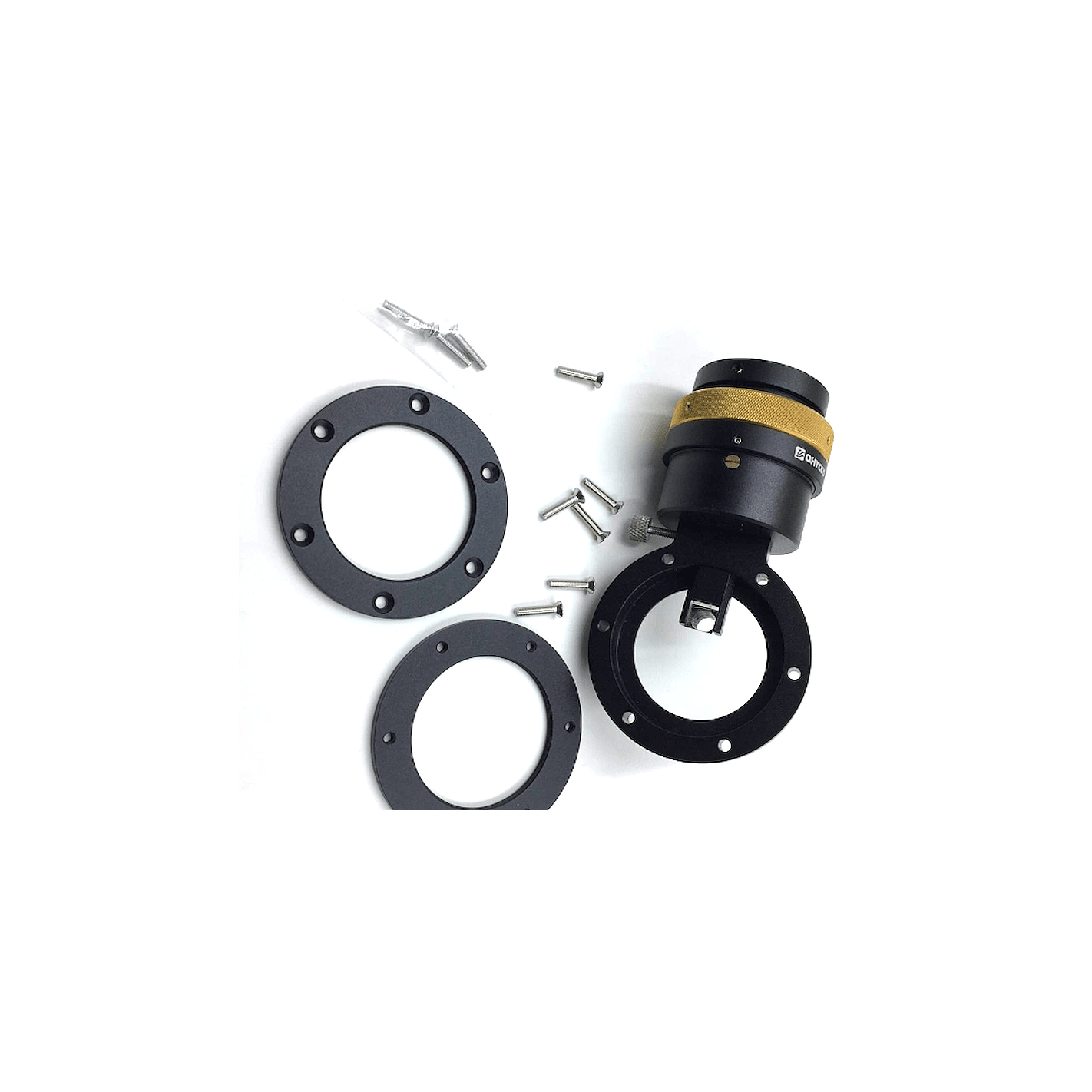

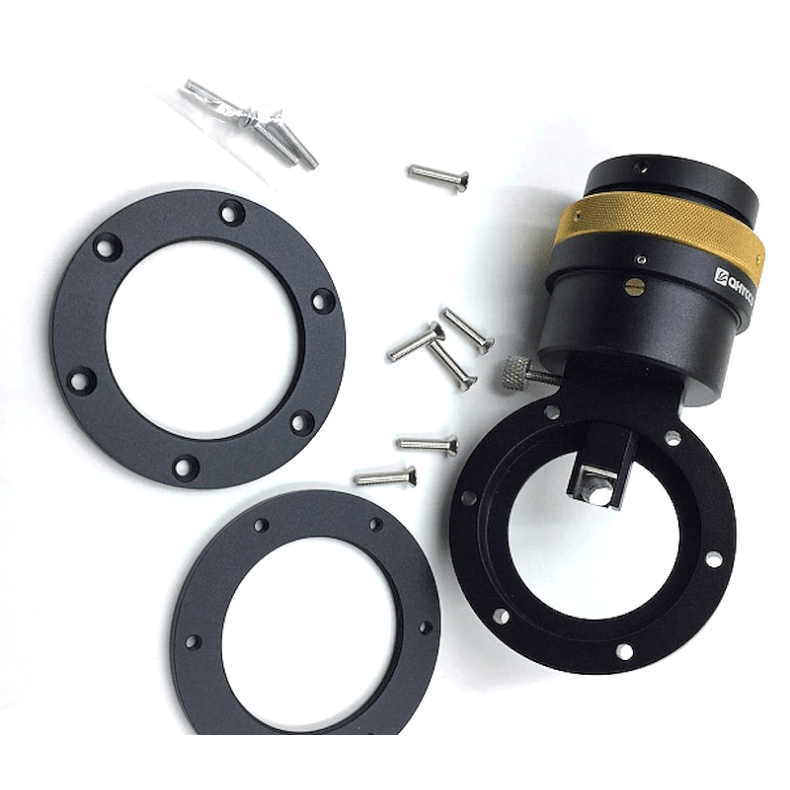

Accesorios
