Corrector de dispersión atmosféria Pierro-Astro ADC Mk III
Descripción
¡El original Pierro-Astro' ADC! A menudo copiado, nunca igualado. Ahora se vende bajo el nombre Mark III con un nuevo cuerpo mecánico que incorpora una corona de ajuste única mucho más práctica que los 2 tiradores...
Un ADC es un accesorio situado entre la Barlow (obligatoria para la fotografía planetaria) y la cámara. Es el último eslabón de la cadena óptica, antes de la rueda de filtros y el sensor de la cámara. Permite corregir la dispersión cromática inducida por la atmósfera (efecto prismático) y maximiza en gran medida la calidad de sus fotografías planetarias. Esta corrección debe estar en la misma dirección que la vertical de su emplazamiento, ya que la dispersión cromática es siempre vertical, y de igual potencia para compensar la aberración cromática, ni demasiado ni demasiado poco.
El nuevo Pierro-Astro' ADC-MK3 es revolucionario en su diseño: a diferencia de los ADC de nuestros competidores, tiene un único mando (en lugar de 2) que separa el ajuste del ángulo de corrección del ajuste de la potencia de corrección.

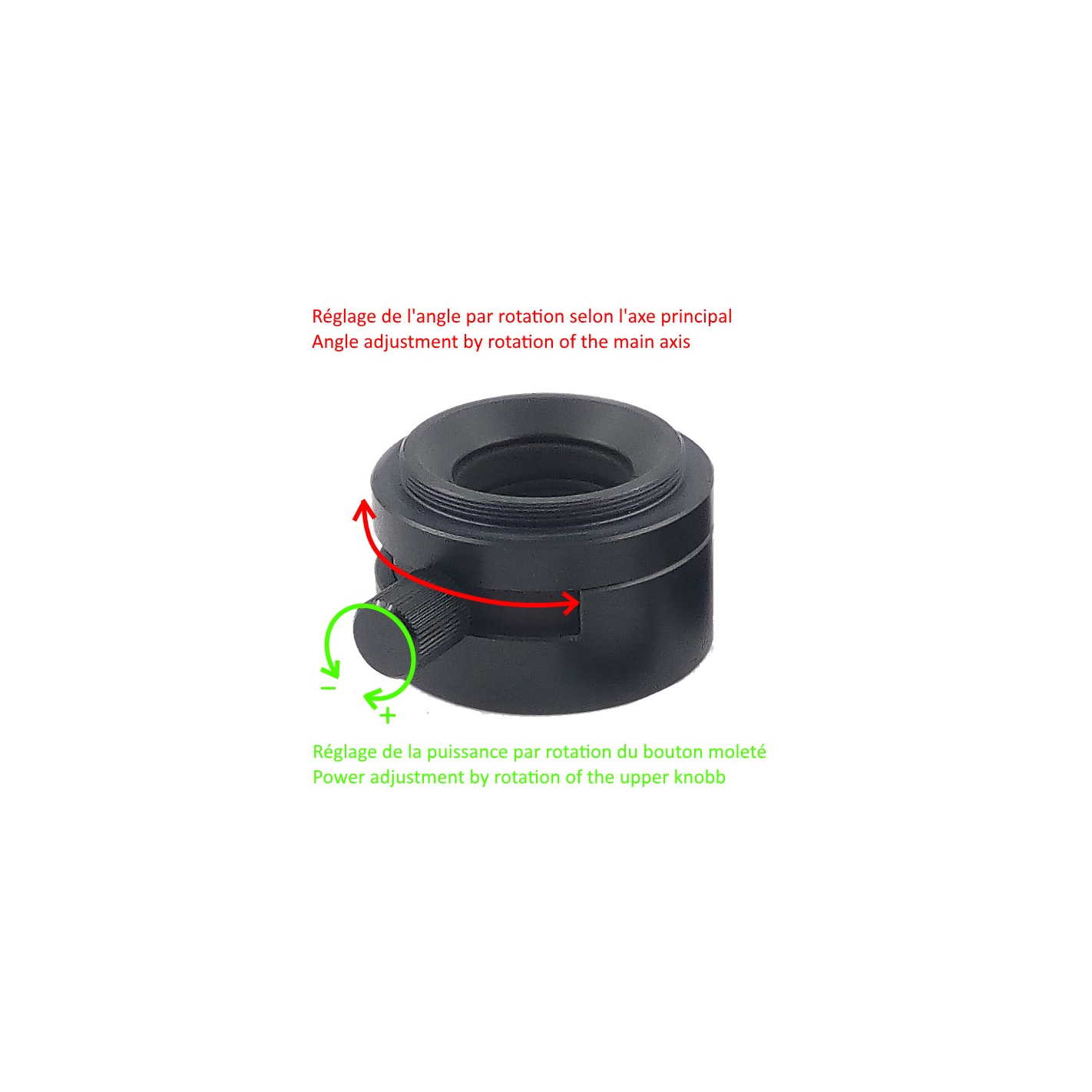

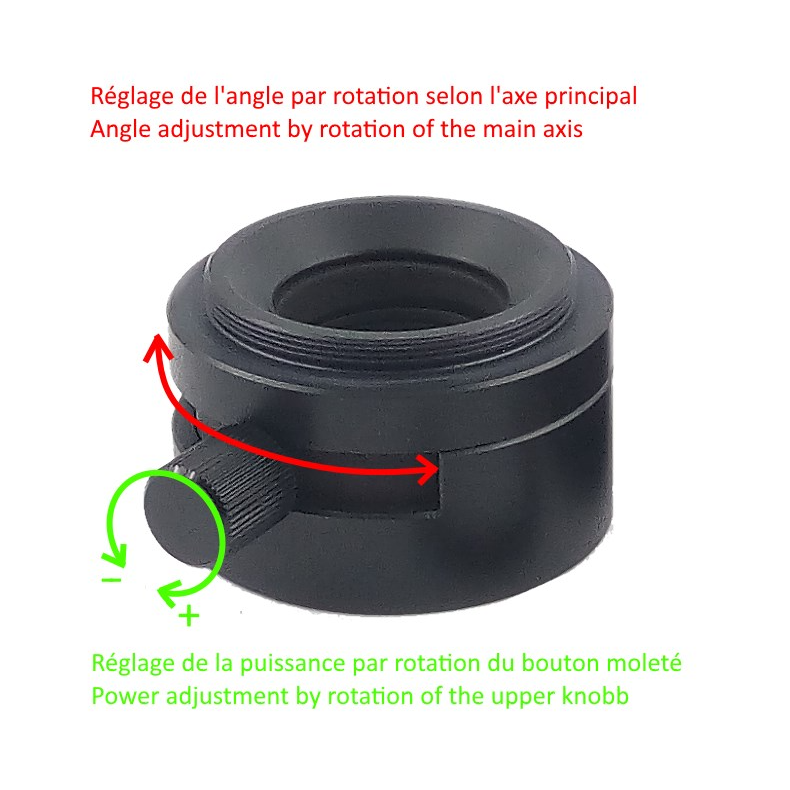

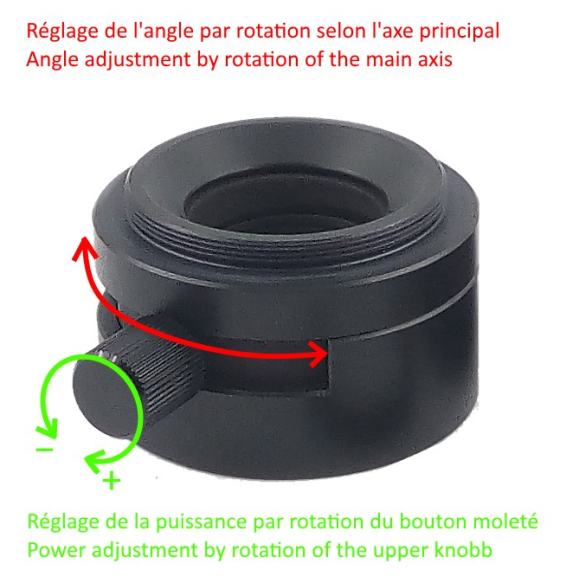

Ajuste del ángulo de corrección (en rojo en la foto explicativa):
El único dial del ADC-MK3 puede desplazarse lateralmente para ajustar el ángulo de corrección sin tener que desatornillar sus accesorios ni retocar el encuadre. Este ajuste lateral puede realizarse ahora a más de 120°, lo que le permite seguir un planeta en modo ecuatorial hasta 8 horas seguidas sin tener que mover sus otros componentes mecánicos.
Ajuste de la potencia de corrección (en verde en la foto explicativa):
El botón moleteado gira sobre sí mismo como la corona de un reloj: basta con girarlo en el sentido de las agujas del reloj para aumentar la apertura de los prismas, y en el sentido contrario para disminuirla. Este ajuste es muy preciso porque es escalonado. Es necesario dar 1,5 vueltas al botón moleteado para que los prismas giren 90° cada uno. Esto proporciona una mayor precisión que los pomos "tiradores" de los ADC convencionales.
¿Por qué elegir un CAD Pierro-Astro' que cuesta más que sus competidores?
- Por su facilidad de uso: con un solo botón ergonómico, y ayudado por FireCapture y su asistente de ajuste del CAD, ¡hará maravillas en pocos minutos!
- Por la calidad de fabricación de sus prismas. La utilización de un ADC permite corregir la dispersión atmosférica para obtener las mejores imágenes del cielo, por lo que sería incongruente optar por prismas de mala calidad o de calidad media para obtener imágenes planetarias de alta resolución.
- Por su revestimiento antirreflectante: nuestros ADC son los únicos que ofrecen un revestimiento antirreflectante en un sustrato compatible con UV para la obtención de imágenes de Venus. ¿Por qué privarse de todas las posibilidades de imagen? La solución definitiva para la captura de imágenes es aquella que puede capturar todo, o al menos todos los planetas "interesantes". (Venus, Marte, Júpiter, Saturno, la Luna...)
- Por la alta transmisión de su sustrato: los prismas de los ADC de Pierro-Astro están fabricados con sílice fundida de la más alta calidad, que permite el paso de los rayos UV y ofrece el mejor ancho de banda en todo el espectro.
- Porque nunca defraudamos a nuestros clientes A los clientes de los primeros ADC se les ofrecen soluciones para actualizarlos a ADC-MK3 a menor coste. Ofrecemos un servicio posventa de alta calidad y nuestros productos se fabrican en Francia.
- Porque usted apoya la artesanía y los laboratorios ópticos franceses, una calidad reconocida en todo el mundo, una garantía de calidad para usted y de durabilidad para todos.
Facilidad de uso :
Recomendamos el uso de cámaras astronómicas COLOR combinadas con el software FireCapture para un ajuste rápido y sencillo de su ADC. FireCapture ofrece ahora una asistencia completa y ultrasimplificada para el ajuste del ADC con una cámara a color. El ADC-MK3 permite distinguir entre ángulo y potencia de corrección, por lo que es muy fácil de usar con FireCapture y el asistente de ajuste del ADC.
El ADC MK3 31.75mm 'pack' ahora viene con nuestra montura de barlow AC0105, que se dobla como un soporte de ocular 31.75mm o montura de barlow. Con este pack puedes usar el ADC con un ocular para uso visual, o usar el soporte de barlow (parte superior en la foto) para fotografía insertando un cuerpo óptico de barlow y atornillándolo ANTES del ADC.
El ADC Pierro-Astro MK3 es la mejor opción disponible actualmente en el mercado de ADC. Combina la mejor calidad de prismas del mercado con una fabricación mecánica 100% francesa de la más alta calidad.

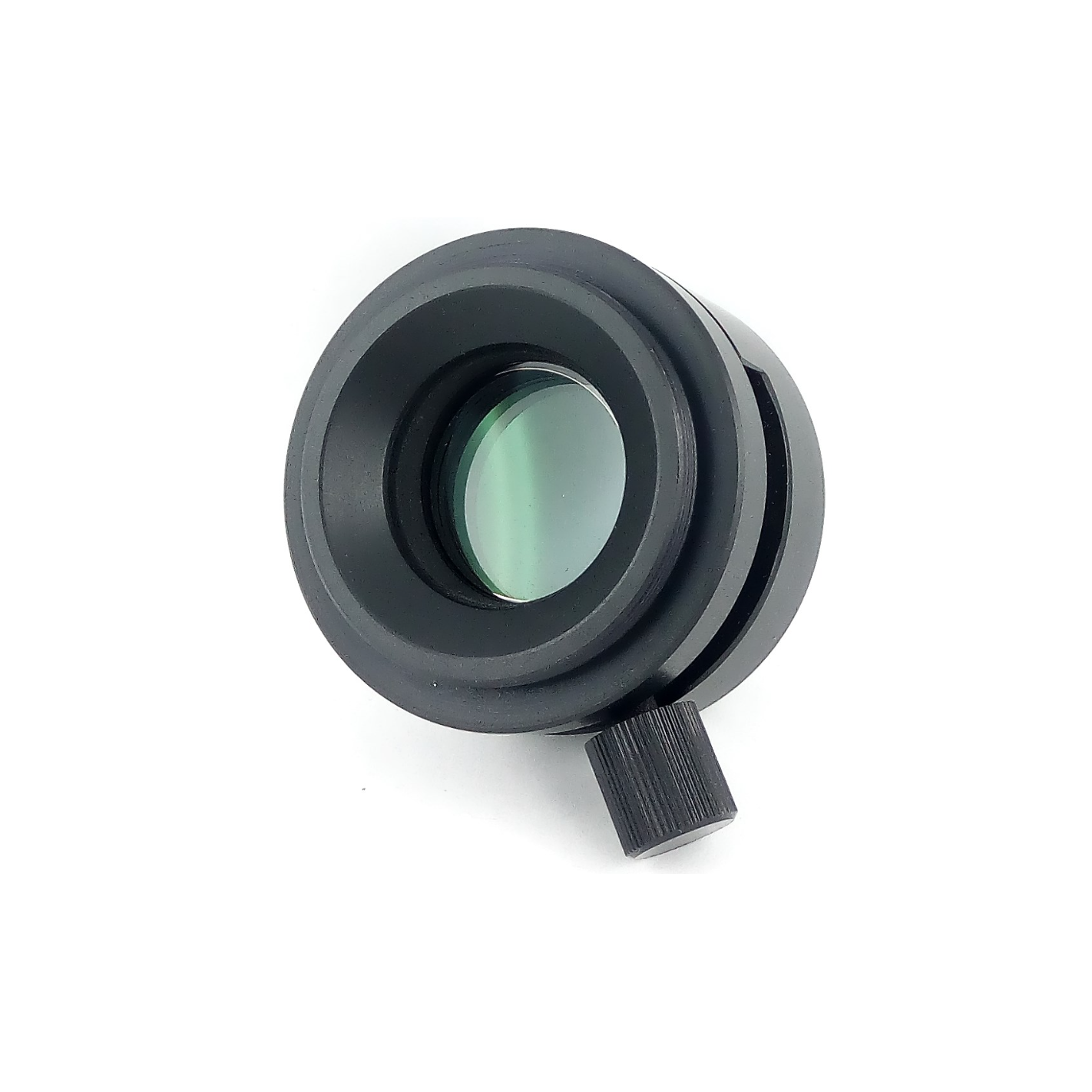

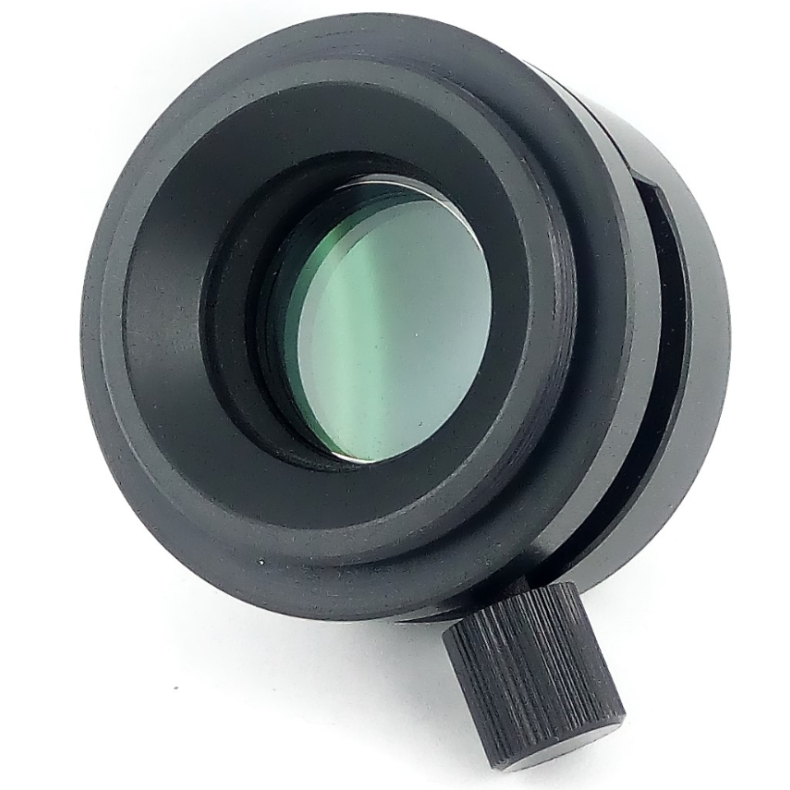

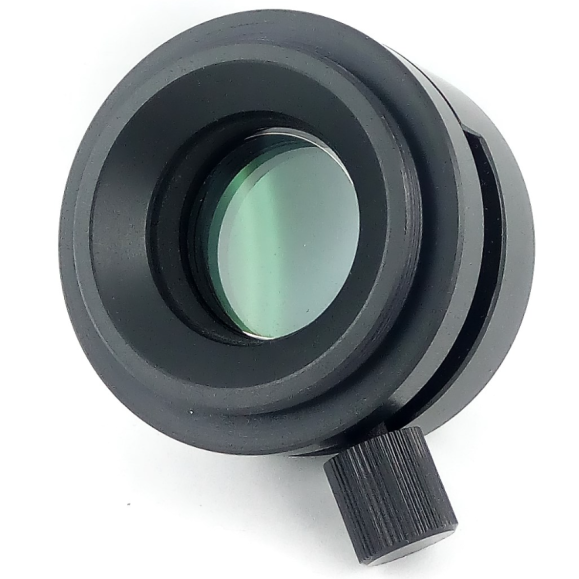

El ADC Pierro-Astro' consta de :
- Dos potentes prismas de 2,5°, fabricados en Francia con un alto nivel de calidad, en sílice fundida (en lugar del BK7 estándar) con un alto nivel de revestimiento (L/10 mini)
- Soportes de prisma de plástico resistente a la acetona, impresos digitalmente con láser en Francia
- Un sistema de ajuste montado sobre rodamientos de bolas
- Recubrimientos antirreflejantes modernos y de alto rendimiento, incluida protección UV (Venus)
- Mecánica de precisión fabricada en Francia
- Un nuevo cuerpo mecánico con un acabado mejorado que puede utilizarse en T2 y/o M48 sin añadir nada.
- Un pomo moleteado de aluminio anodizado negro montado sobre un eje de acero inoxidable muy ergonómico y fácil de usar.
- Un calado mecánico de sólo 25 mm. (Además de un tiro óptico de unos 2,45 mm).
El revestimiento antirreflectante en toda la superficie de los prismas y su sustrato de sílice fundida se han elegido para ofrecerle el mejor rendimiento posible, incluido el rendimiento UV para imágenes Venus, y para evitar en la medida de lo posible los efectos fantasma resultantes del uso de prismas en una cadena óptica. Los soportes de los prismas son de un material plástico resistente a la acetona, lo que facilita la limpieza de la óptica.

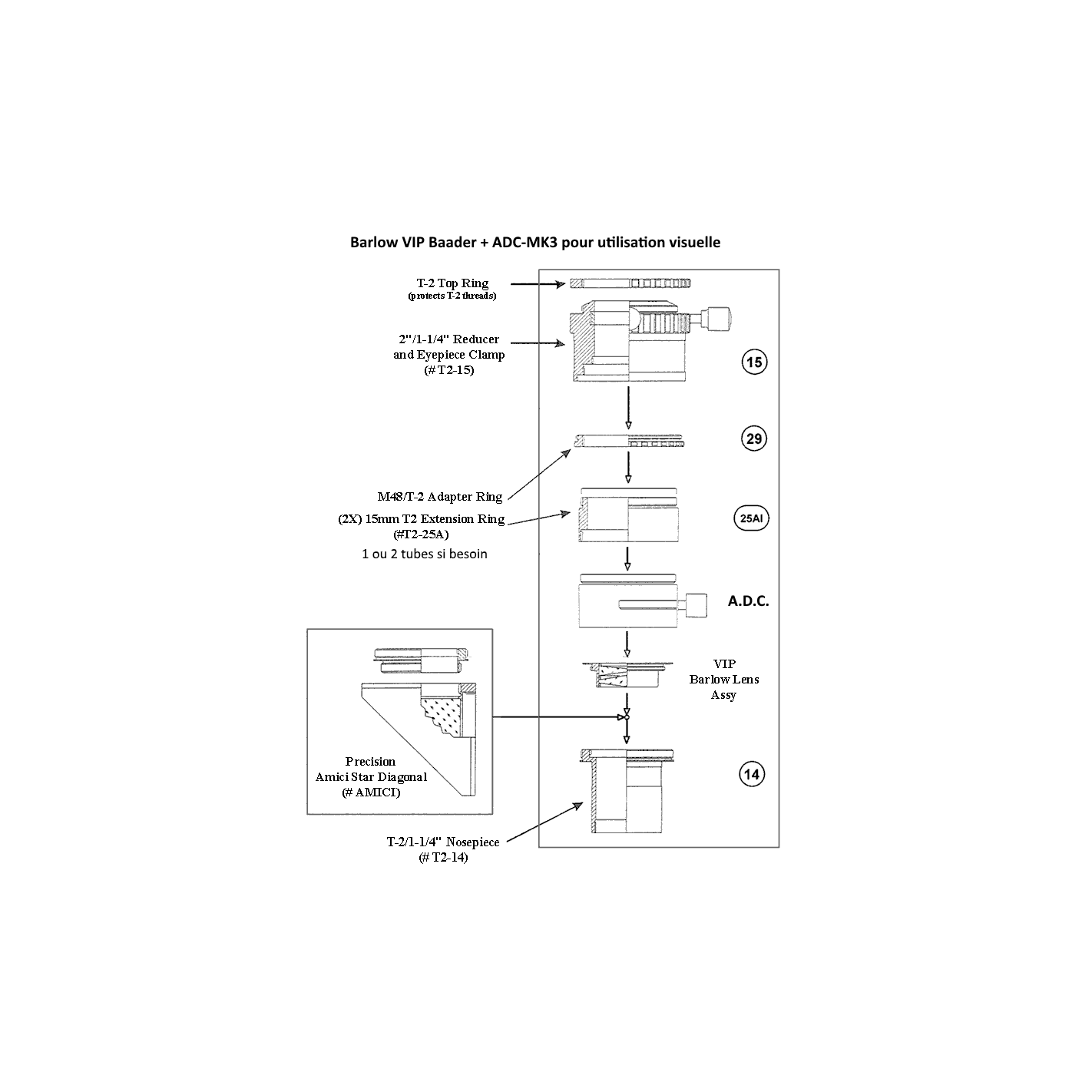

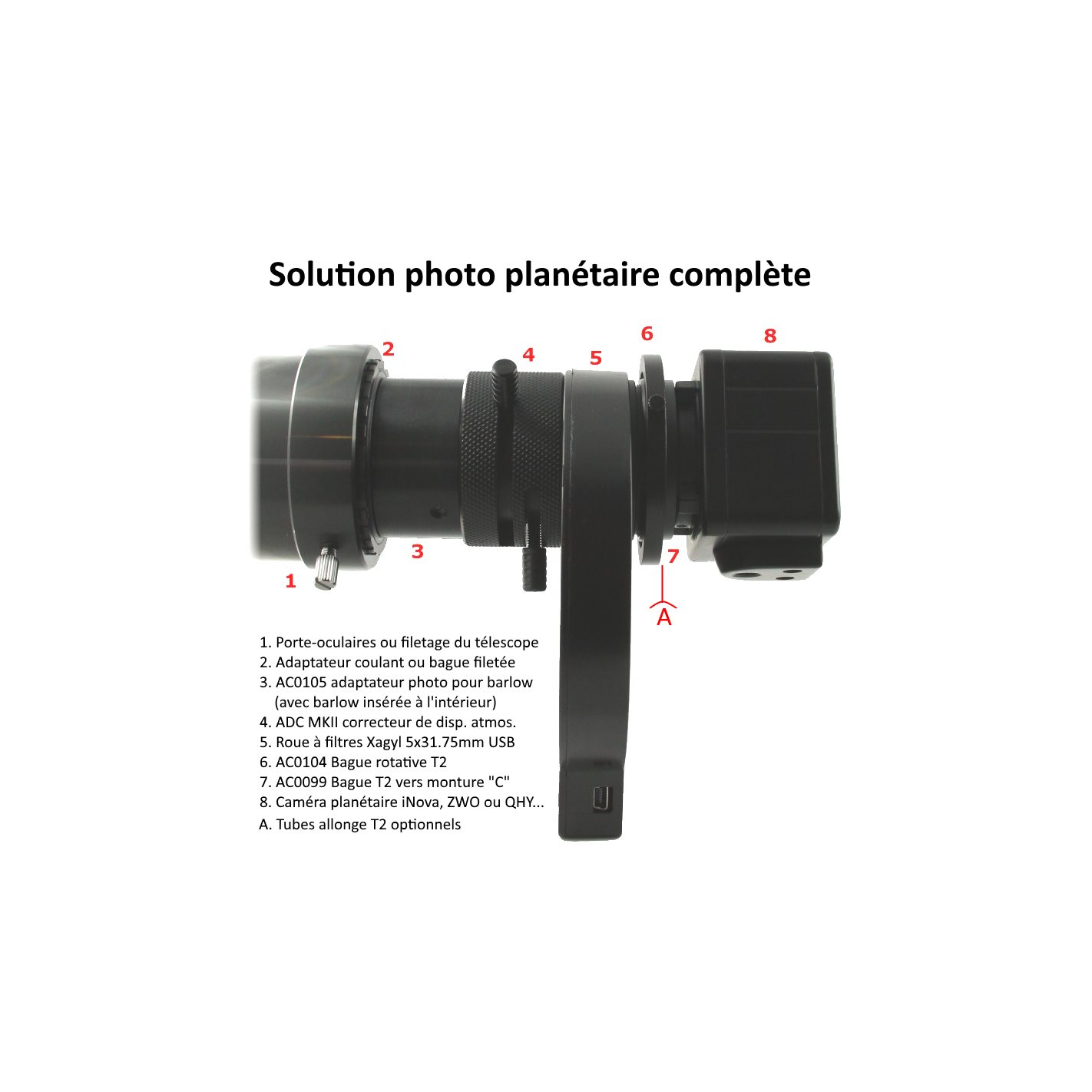

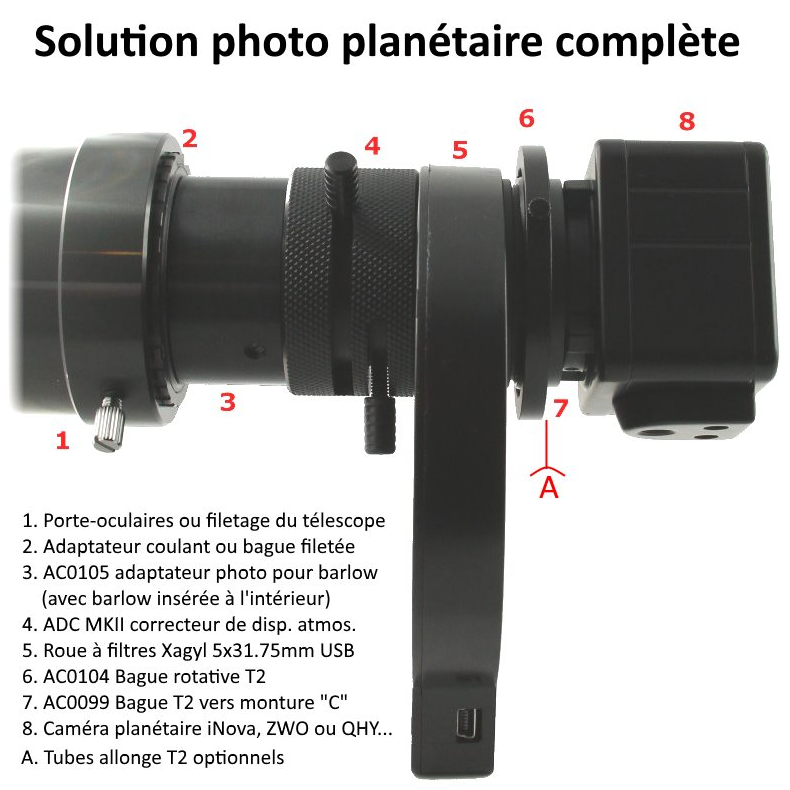

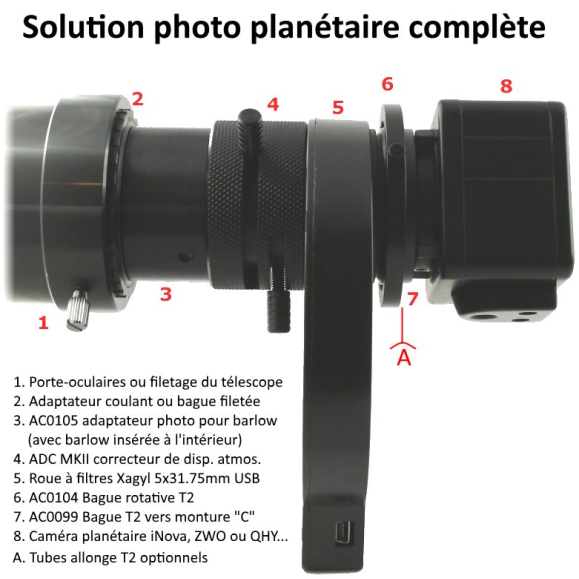

He aquí un ejemplo de montaje que incluye algunos de los accesorios que puede utilizar con su A.D.C. (véanse las fotos de arriba). Adecuado para imagen planetaria, espectroscopia y observación, y también para imagen de cielo profundo (imagen de banda ancha) para sensores pequeños, el ADC será útil en muchos casos y le permitirá utilizar su instrumento al máximo de sus capacidades al eliminar casi todo el cromatismo atmosférico.

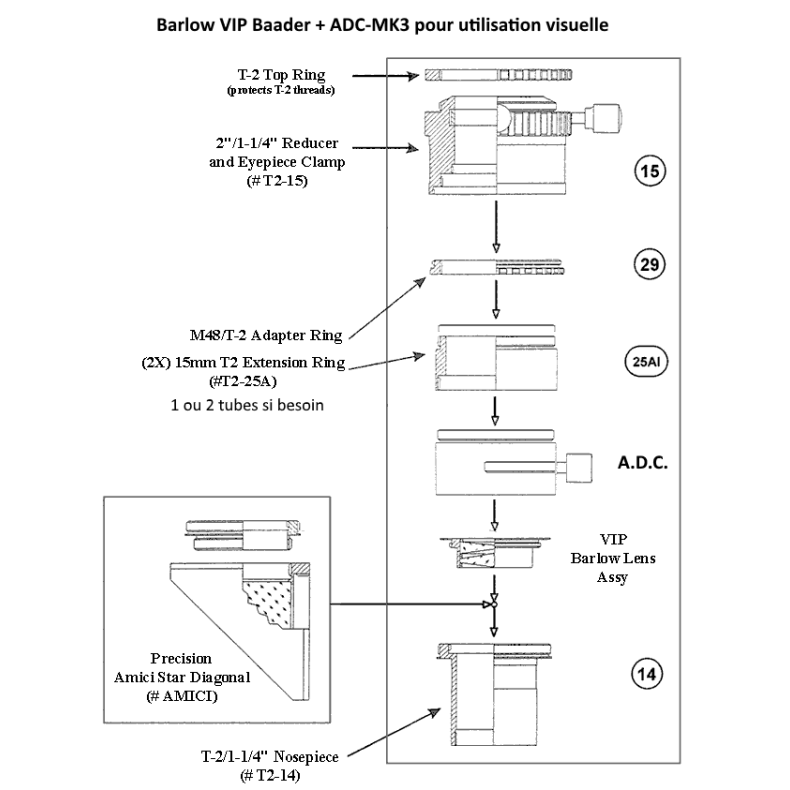

Recomendamos utilizar el ADC con una barlow de alta calidad. Normalmente una barlow VIP Baader 2x atornillada directamente delante del ADC. Distancia focal recomendada (total): 64mm incluyendo los 25mm del ADC y la distancia focal interna de su cámara.
Roscas y montaje :
Hemos intentado prepararnos para el futuro con este ADC MK3 y hemos optado por permitir tantas adaptaciones como sea posible. Como resultado, el ADC MK3 tiene una rosca macho T2 en el lado del ocular/cámara, y una rosca hembra estándar M48 en el lado del telescopio. También se suministra con un anillo adaptador M48/T2. Esta combinación le ofrece un sinfín de posibilidades:
- ADC sin anillo adaptador T2/M48: M48 hembra en la parte delantera y T2 macho en la parte trasera
- ADC con anillo adaptador T2/M48 atornillado en la parte delantera: conjunto T2 macho/hembra
- ADC con anillo adaptador T2/M48 atornillado en la parte trasera: conjunto macho/hembra M48
...con su ADC y este anillo (suministrado de serie), ¡puede elegir entre una amplia gama de posibilidades y adaptaciones!
Todos nuestros ADC se suministran con conectores macho/hembra T2 moleteados de aluminio de alta calidad.
Por supuesto, en el mercado hay productos chinos de gama baja de la competencia, o productos excesivamente caros e inasequibles. Creemos que el alto nivel de calidad que ofrece nuestro ADC, combinado con un precio razonable, lo convierte en una mejor opción que los productos de la competencia. Después de todo, ¿qué sentido tiene utilizar un ADC si su óptica es normal o incluso mediocre, y qué sentido tiene un ADC cuyo precio es 3 veces (o más) el del propio telescopio?
El Pierro-Astro' A.D.C. MK3 ha sido diseñado y fabricado en Francia. Comprar un equipo "Made in France" es un lujo hoy en día, ¡sobre todo si ofrece una relación calidad-precio tan buena!
Teoría
La luz procedente de las estrellas, los planetas y otros objetos del cielo profundo viaja a través del "vacío" y luego atraviesa la atmósfera terrestre antes de llegar a nosotros. Este cambio de medio provoca la dispersión cromática, al desviar la luz verticalmente, en mayor o menor medida, según las longitudes de onda de sus componentes, a la manera de un prisma. Este fenómeno es fácilmente visible en forma de líneas rojas/azules alrededor de los sujetos observados. Esta dispersión atmosférica, que depende de la altura de los astros en el cielo y de sus longitudes de onda, provoca una pérdida de contraste y de resolución y reduce la cantidad de detalles disponibles para sus imágenes y observaciones. Cuanto más alto esté el objeto en el cielo, menor será el cromatismo atmosférico (y viceversa), y no desaparece por completo en el cenit. El cromatismo atmosférico suele penalizar menos que la turbulencia, y afecta a los instrumentos con un diámetro superior a 200 mm. Sin embargo, se suma a la gama de factores que degradan su imagen, y corregirlo le ayudará a obtener mejores imágenes. Para saber más sobre la dispersión atmosférica,
Un A.D.C. (corrector de dispersión atmosférica) es un accesorio opto-mecánico formado por dos prismas que giran en sentido contrario y sirven para corregir el cromatismo.
Atención: un ADC es un accesorio óptico formado por dos prismas. Los efectos ópticos de los prismas en una cadena óptica son generalmente muy "malos", es decir, generan cromatismo (el efecto que se les pide en este caso), y todo tipo de aberraciones como el astigmatismo. Los efectos "negativos" de los ADC disminuyen a medida que aumenta la relación F/D. Por eso se recomienda utilizar el ADC con una relación F/D de al menos F/10 y superior. También se recomienda entre F/15 y F/20.
Atención: todos los ADC recientes se entregan con una etiqueta de garantía que impide abrir el ADC. La garantía quedará invalidada si la etiqueta de garantía se retira o se daña.

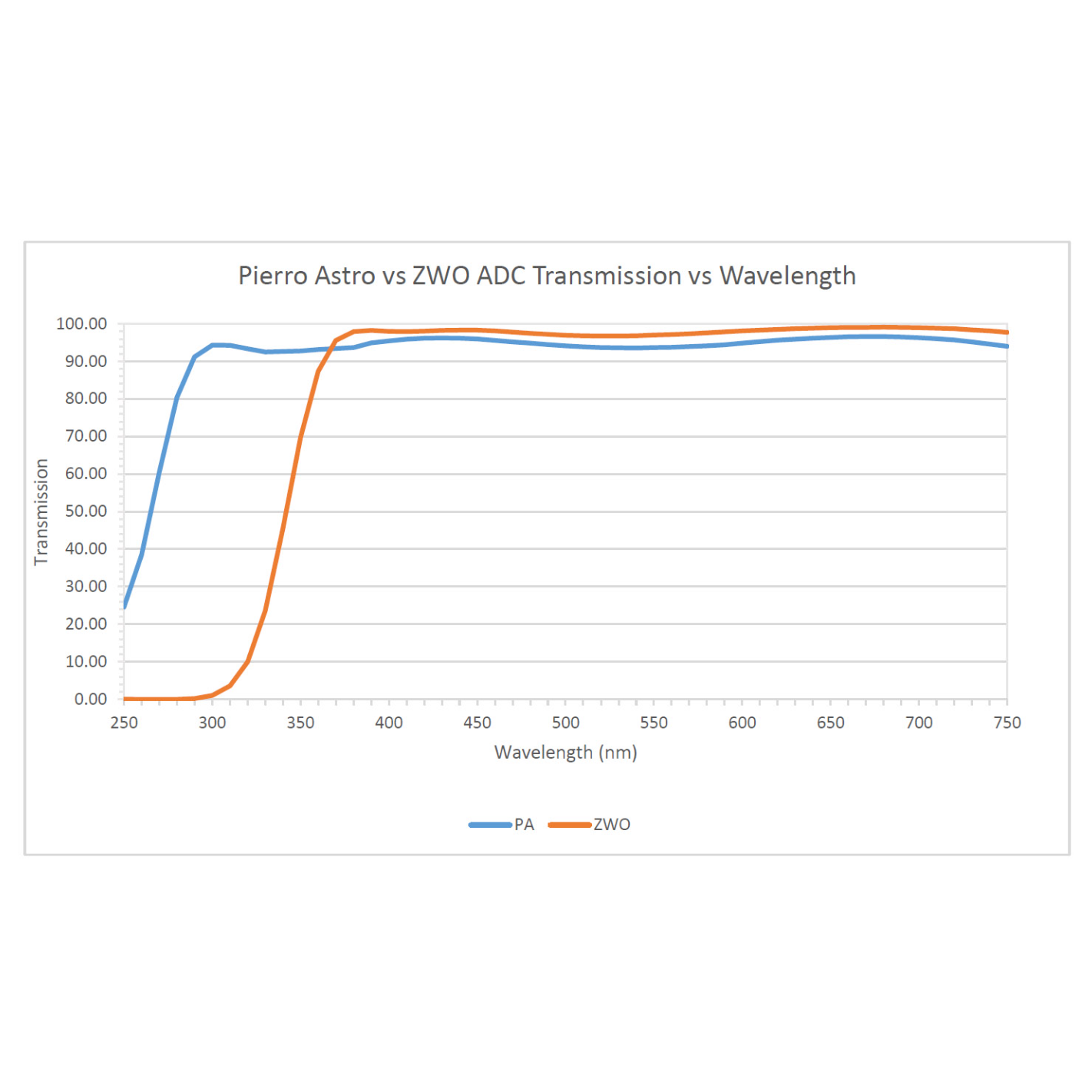

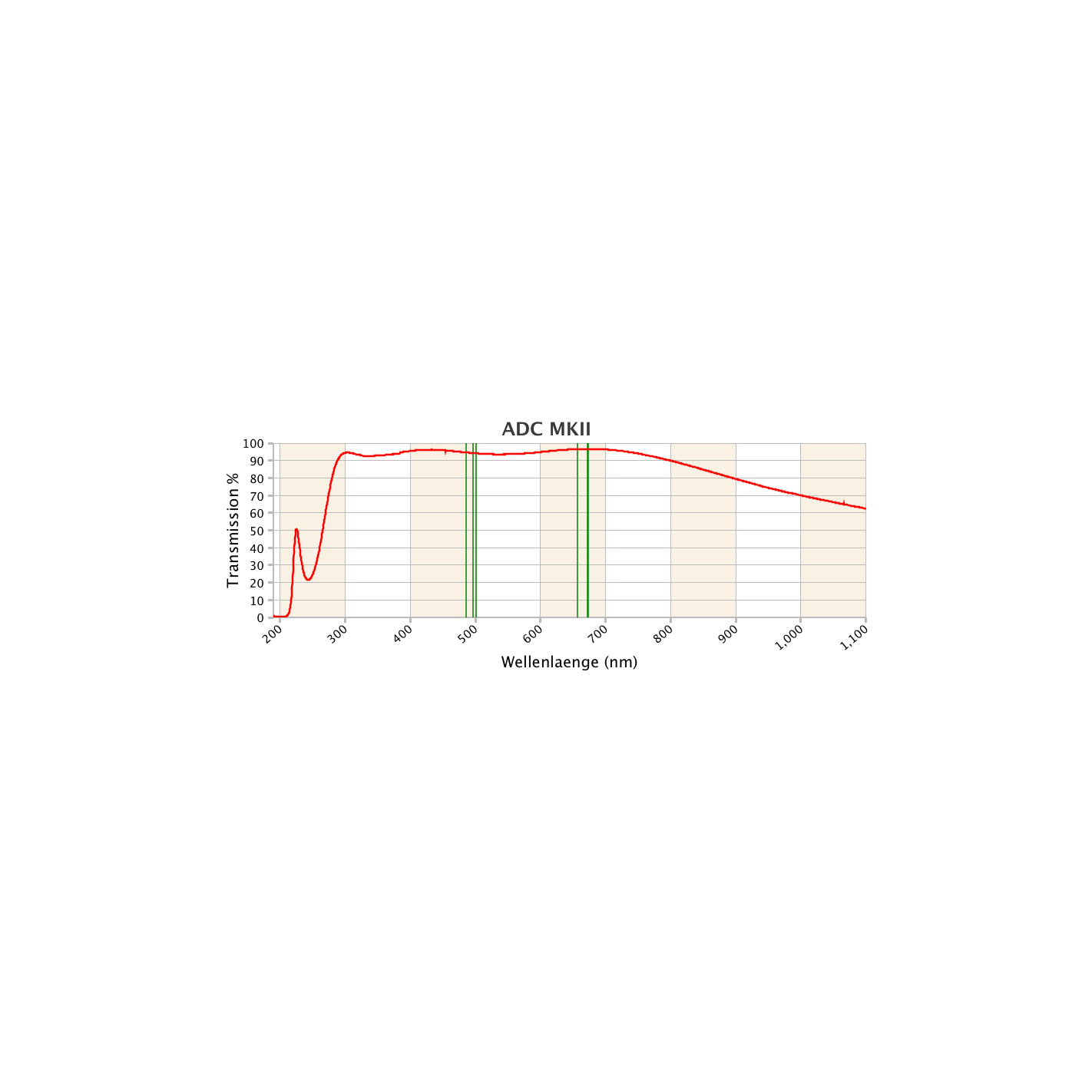

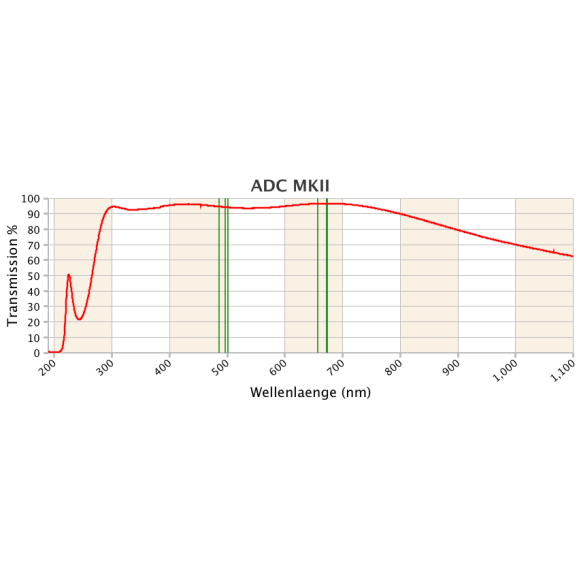

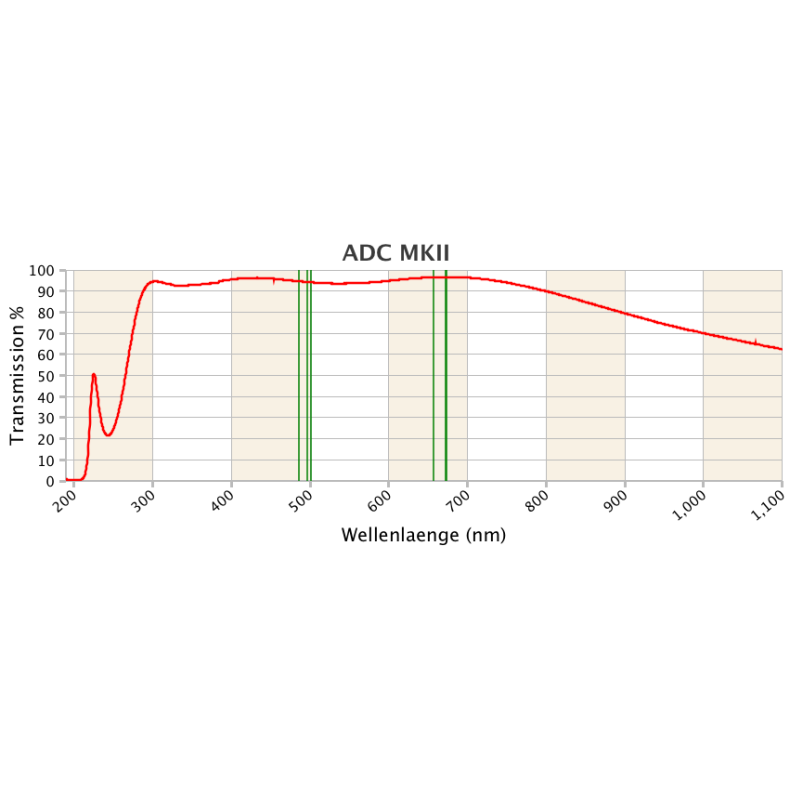

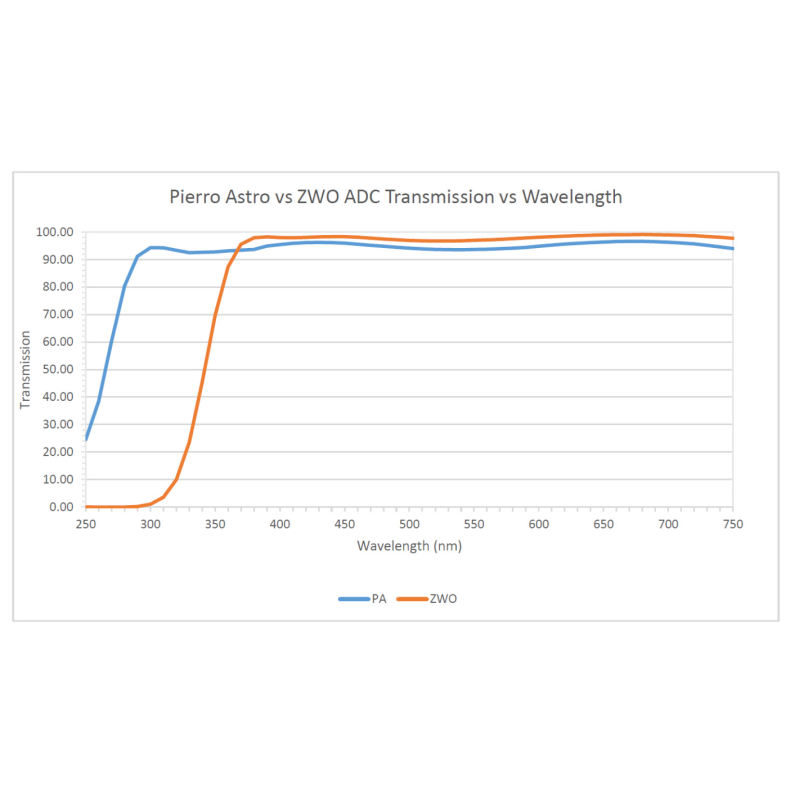

El siguiente gráfico muestra la transmisión de luz medida de un ADC completo (2 prismas) en un amplio espectro. Estas mediciones ofrecen una indicación importante de la calidad de los revestimientos antirreflectantes aplicados a la óptica y de la calidad del sustrato.
Asimismo, las mediciones de un sistema ADC completo en el interferómetro mostraron un error de frente de onda RMS de 32 nm y un P-V de 164 nm (superficie completa, incluidos los bordes). Medidas en el centro, en un diámetro de 8 mm (la parte generalmente utilizada en fotografía planetaria) las mediciones alcanzan un error RMS de 4,98 nm y P-V de 38 nm. Estas mediciones, realizadas en un par de prismas al azar, no se tomaron para una sola superficie sino para el sistema completo (4 superficies) y atestiguan la extrema calidad de los componentes.
ESPECIFICACIONES TÉCNICAS:
- Tipo de ADC ADC MK3 diseñado, fabricado y montado en Francia
- Roscas macho T2 y hembra M48 + anillo adaptador M48/T2
- Calado mecánico efectivo 25mm (calado mecánico) - 2,45mm (calado óptico en el centro) es decir, un calado efectivo global de aproximadamente 22,5mm.
- Apertura óptica efectiva 24 mm
- 2 prismas UVFS
- Desviación del ángulo del borde (°) 2,5
- Precisión de la superficie (Lambda) 1/10 PTV
- Revestimiento antirreflectante UV: FMC para todas las superficies, reflexión inferior al 0,5% entre 300 nm y 700 nm / superficie. Compatible con fotografía en color o UV
- Superficie lateral ennegrecida para mejorar el contraste
- Sustrato Sílice fundida de alta calidad, transmisión: 170nm a 2500nm (la transmisión del prisma también depende del revestimiento antirreflejos)

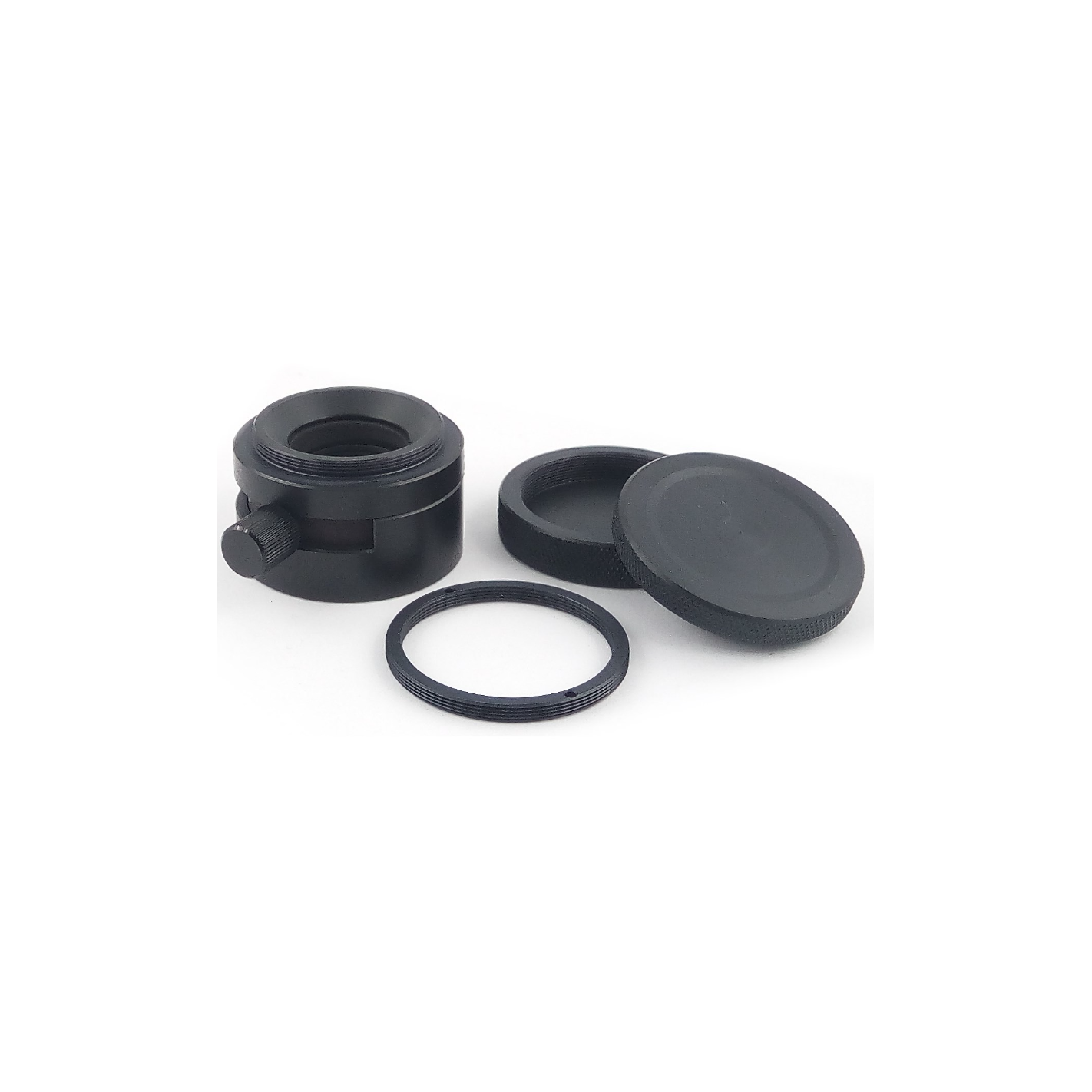

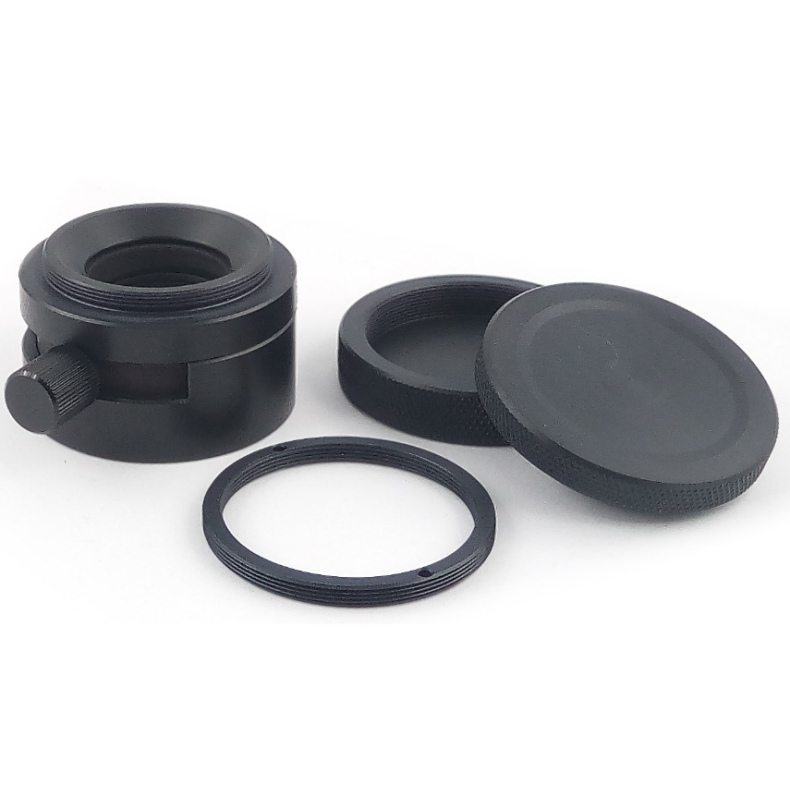

¿Qué se entrega en la caja?
- ADC-MKIII
- Enchufes metálicos macho y hembra T2
- Anillo adaptador T2-M48 en el lado del telescopio
- Instrucciones de uso
