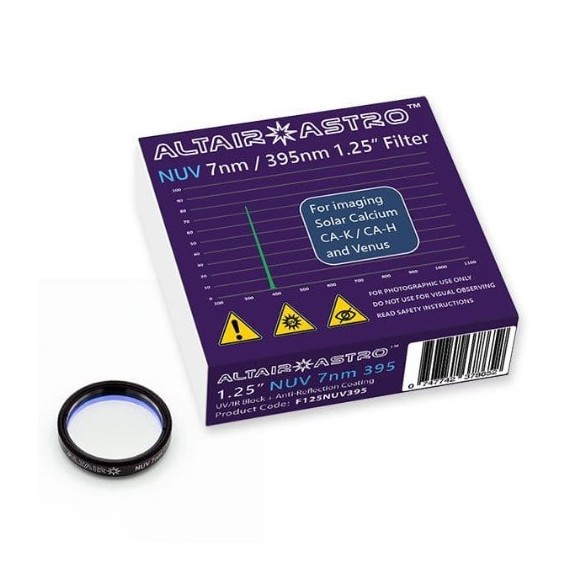

El filtro Altair 395nm NUV pasa selectivamente la luz de las dos principales longitudes de onda de Calcio emitidas por el sol:
- La línea CA-K a 393,37 nm
- La línea CA-H a 396,85 nm.
Un revestimiento de interferencia multicapa especialmente desarrollado da como resultado una transmisión de aproximadamente el 75 % a una longitud de onda NUV de 395 nm. El ancho de banda es de aproximadamente 7 nm (FHWM), lo que genera un contraste extremadamente alto en la longitud de onda seleccionada con un bloqueo eficiente de las longitudes de onda no deseadas.
La luz UV e IR restante entre 400 y 1100 nm se bloquea con una DO3 del 0,1 %, y la luz visible entre 400 y 700 nm con una DO4 del 0,01 %.
Imágenes del sol:
El filtro se coloca delante de una cámara de vídeo CMOS de alta velocidad para visualizar los detalles de la atmósfera solar superior, en el límite entre la fotosfera y la cromosfera. Se revelan estructuras que normalmente no pueden verse a simple vista ni con cámaras, incluidas bombas de Ellerman de rápida evolución (microllamaradas) y Plages (redes brillantes cerca de las manchas solares). También se mejora la granulación solar, así como los detalles de la zona umbral alrededor de las manchas solares.
Imágenes del planeta Venus:
El planeta Venus también se beneficia enormemente de un mayor contraste en las capas superiores de nubes, que muestran características que normalmente son invisibles en la luz blanca. La alta transmisión permite velocidades de cuadro rápidas.
IMPORTANTE: La longitud de onda de 395 nm es dañina y casi invisible para el ojo, por lo tanto, el filtro NUV está diseñado para uso fotográfico SOLAMENTE. Se requiere un prefiltro de al menos OD3.8 para reducir el daño de la radiación al filtro. Se puede utilizar una cuña Herschel, como la cuña solar Altair Imaging-Ready, o una película solar, siempre que se sigan correctamente las instrucciones del fabricante. Los refractores se utilizan generalmente para la obtención de imágenes solares, sin embargo, se pueden utilizar reflectores, siempre que tengan un filtro de bloqueo grande sobre la apertura frontal (normalmente una película solar o un filtro de vidrio porque las cuñas Hershel no se pueden utilizar con telescopios reflectores). La obtención de imágenes requiere una cámara CMOS monocromática. En la imagen de la derecha se muestra un ejemplo típico con color falso y procesamiento de contraste selectivo (filtro HDR, Photoshop).
Especificaciones técnicas:
- Banda de transmisión NUV, CWL 395 nm FWHM 7 nm
- Sustrato del filtro: vidrio pulido ópticamente BK7 de 1,85 mm de espesor con paralelismo de 30 segundos de arc
- Bloqueo UVIR: la luz UV e IR entre 400 y 1100 nm se bloquea en OD3 (0,1 %)
- Bloqueo de luz visible: luz visible entre 400 y 700 nm a OD4 (0,01 %)
