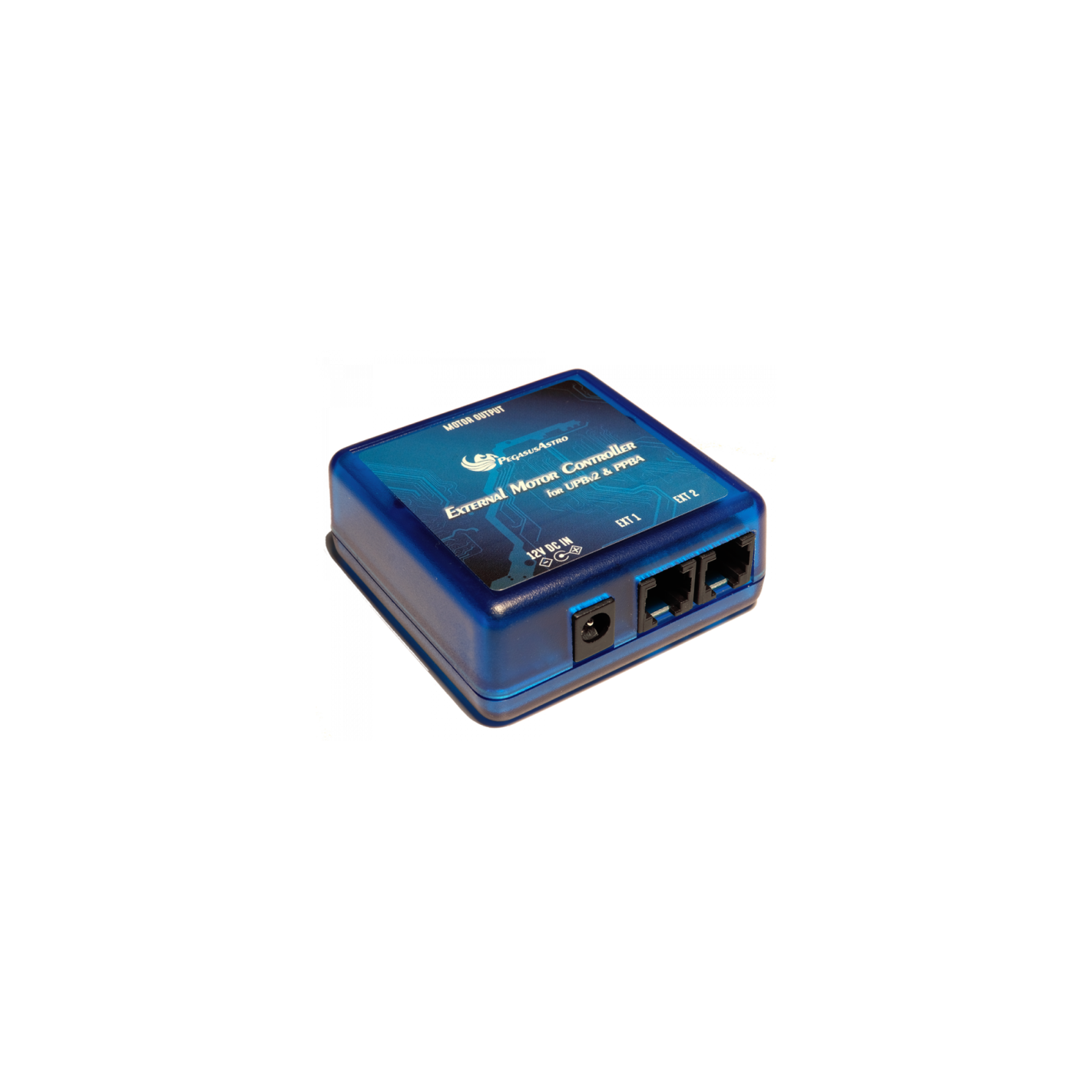

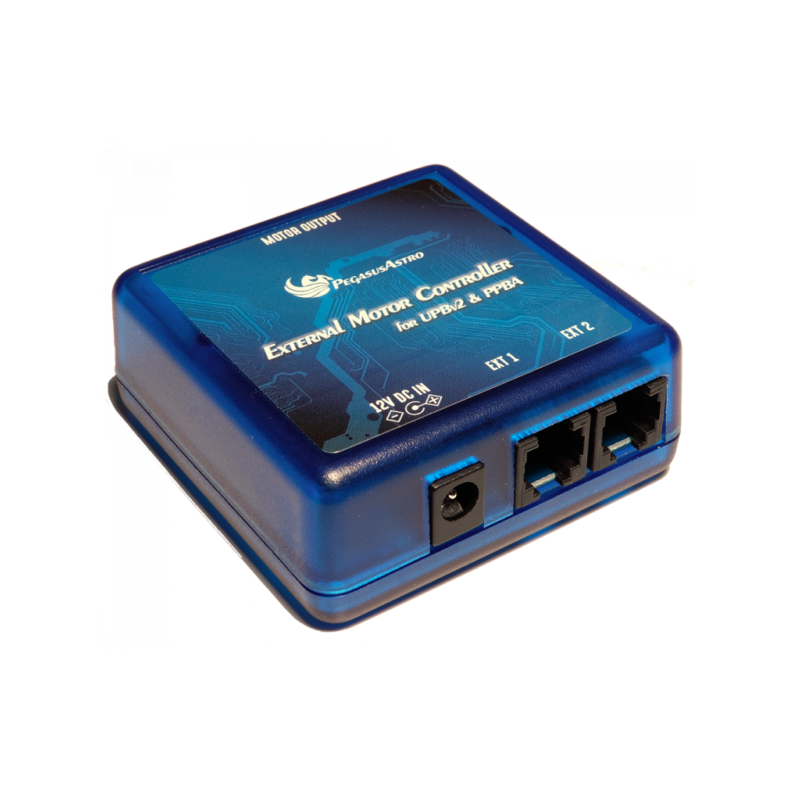

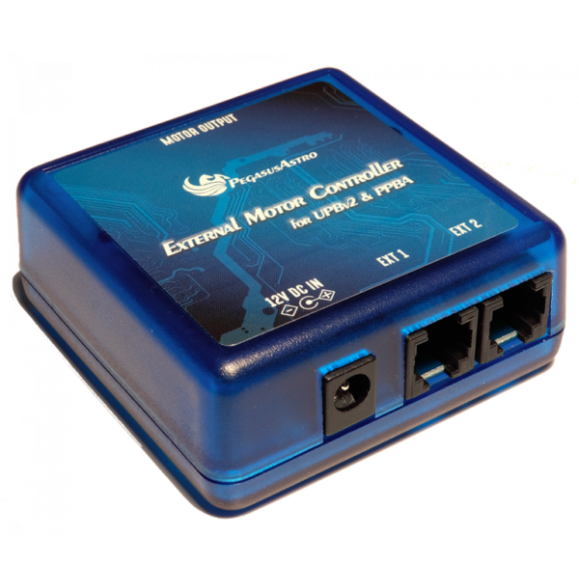

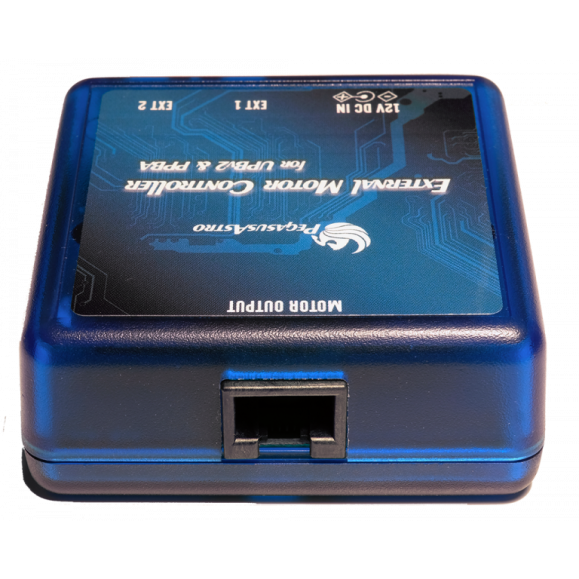

El dispositivo no necesita cable USB y puede conectarse directamente al puerto EXT de estas Powerbox. Puede accionar un gran motor paso a paso bipolar (hasta 2Amps por bobina) con alta precisión.
Compatible con:
- Ultimate Powerbox v3
- Ultimate Powerbox v2
- Pocket Powerbox Advance
- Pocket Powerbox Micro
Microstepping
El controlador admite micropasos que pueden configurarse por software en paso completo, medio paso, 1/4 de paso y 1/8 de paso. Esto proporciona una precisión adicional debido a una mayor resolución y una rotación suave del eje del motor paso a paso.
No necesita puerto USB

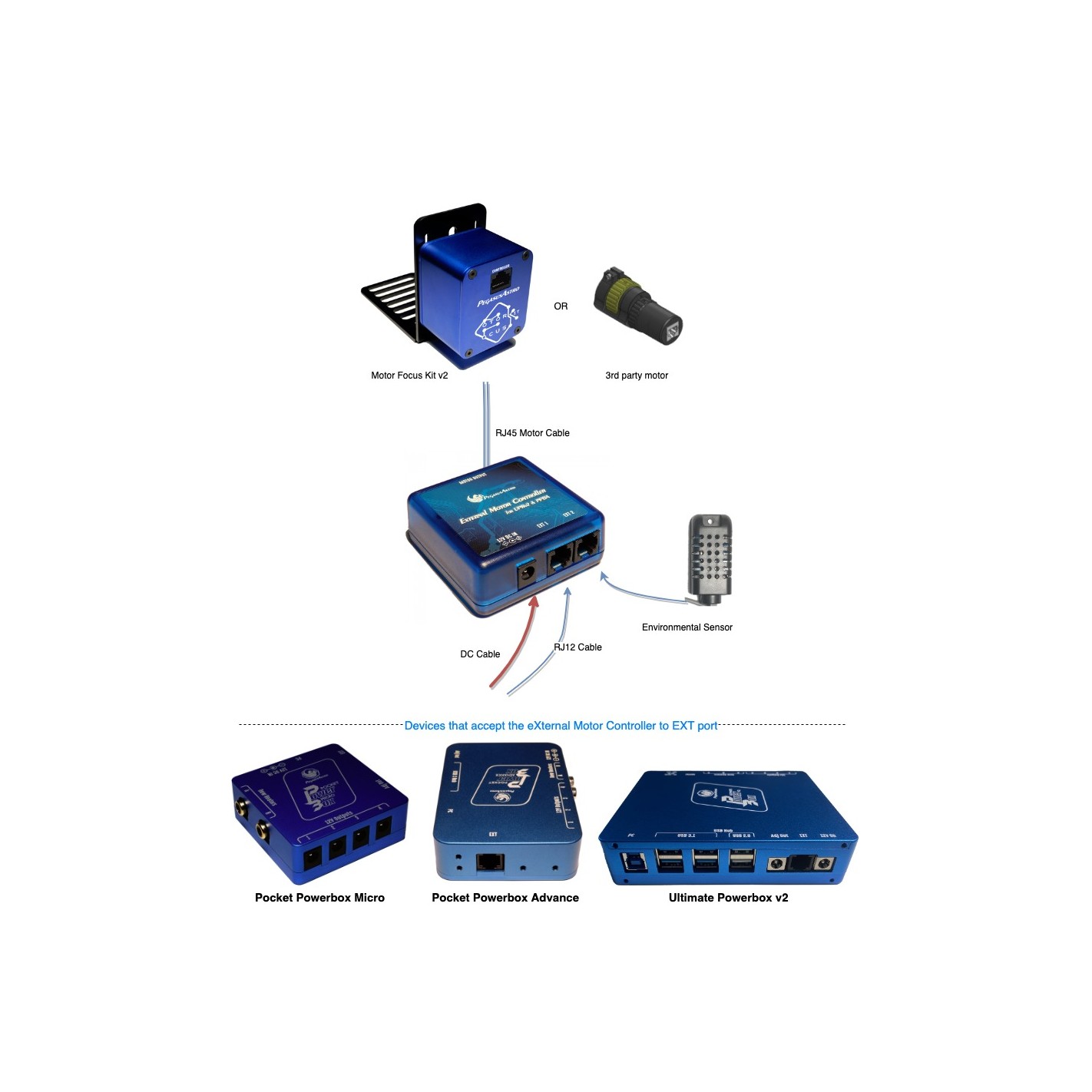

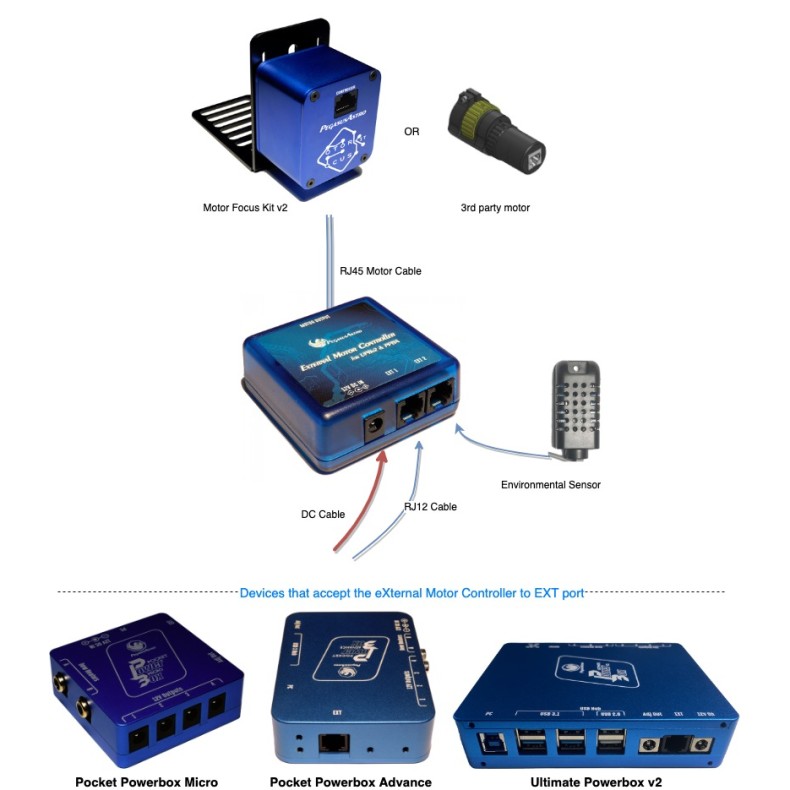

No es necesario ocupar un puerto USB ya que el controlador no requiere conectividad USB. Sólo tienes que conectar el puerto RJ12 al puerto EXT y el controlador será reconocido desde el software powerbox. ¡Así de sencillo!
En la caja
1 x Controlador de motor eXterno
1 x cable RJ12 a RJ12 - EXT (60cm)
1 x 2.1mm a 2.1mm DC cable (1m)
Nota: El cable del motor (RJ45 a RJ45) se incluye ahora en el paquete del kit Motor Focus
Protecciones
El controlador está totalmente protegido contra eventos de subtensión, sobrecorriente y sobretemperatura.
Segundo puerto EXT disponible
Un segundo puerto EXT le permite conectar en cadena futuros equipos o conectar su sensor ambiental.
Motores compatibles
Hemos probado y controlado con éxito los siguientes motores paso a paso:
Tenga en cuenta que cada motor requiere su propio cable debido a la diferente selección de pin-out de cada fabricante. * Opcionalmente proporcionamos cualquiera de estos cables. Compruebe el tipo de cable SKU en la siguiente tabla.
| MOTOR PASO A PASO |
TIPO DE CABLE (SKU) |
| Pegasus Motor Focus (v1 & v2) |
Straight RJ45 Network Cable |
| Starlight HSM 25 / 30 / 35 |
PEG-CMOT-HSM |
| Starlight MSM 25 / 30 / 35 |
PEG-CMOT-MSM |
| Starizona Micro-Touch |
PEG-CMOT-MSM |
| Rigel nStep Motors |
PEG-CMOT-MSM |
| Moonlite Stepper Motor |
PEG-CMOT-RJ45DB9 |
| Robofocus Stepper Motor |
PEG-CMOT-RJ45DB9 |
| Lakeside Stepper Motor |
PEG-CMOT-RJ45DB9 |
| Lacerta Motor |
PEG-CMOT-LCRT |
Especificaciones técnicas
| Tipo |
Valor |
| Tensión de alimentación |
12V DC Preferido. Acepta de 8,2 V a 24 V - depende del motor. |
| Corriente de accionamiento |
2 Amperios por bobina de motor |
| Compatibilidad del motor |
Motores paso a paso unipolares y bipolares |

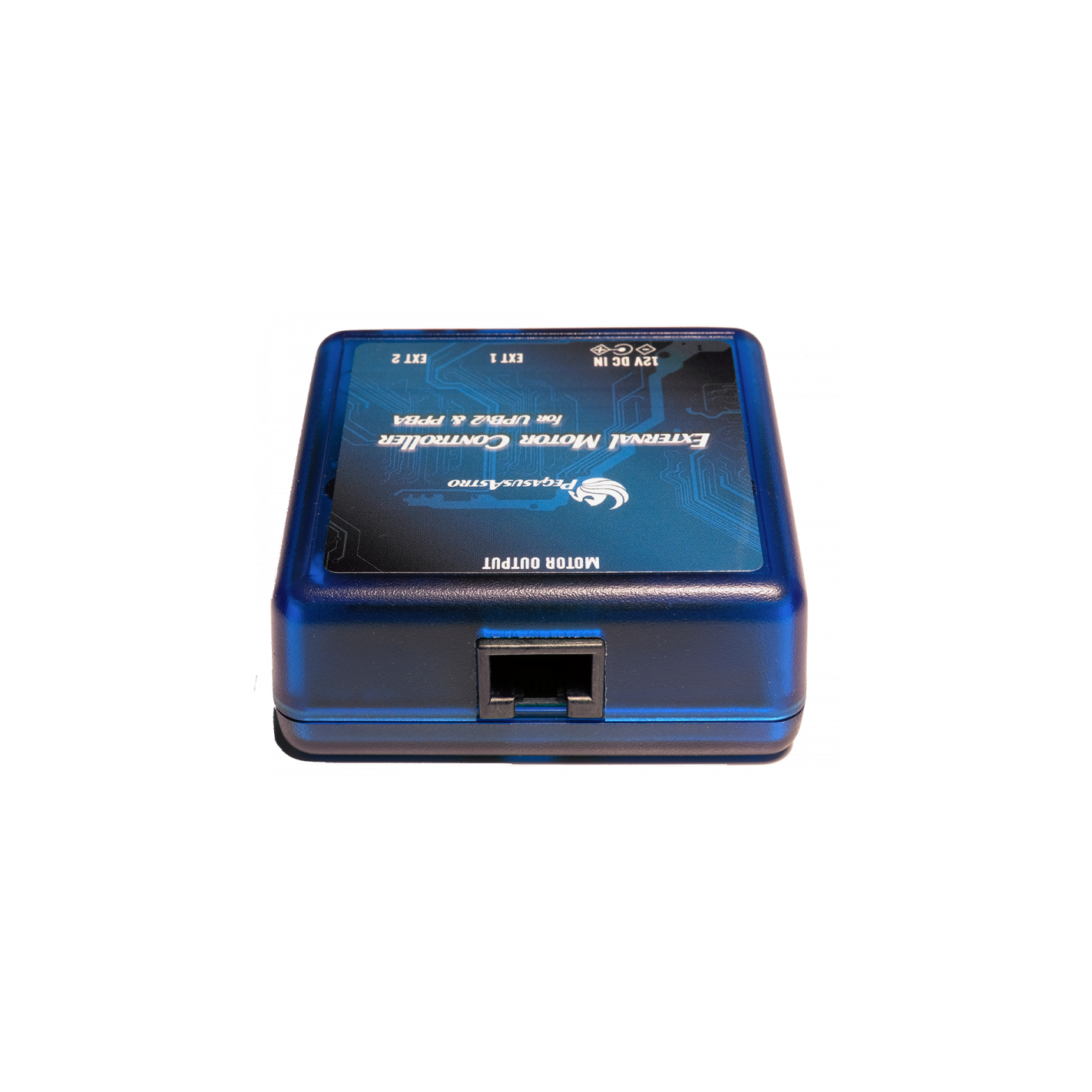

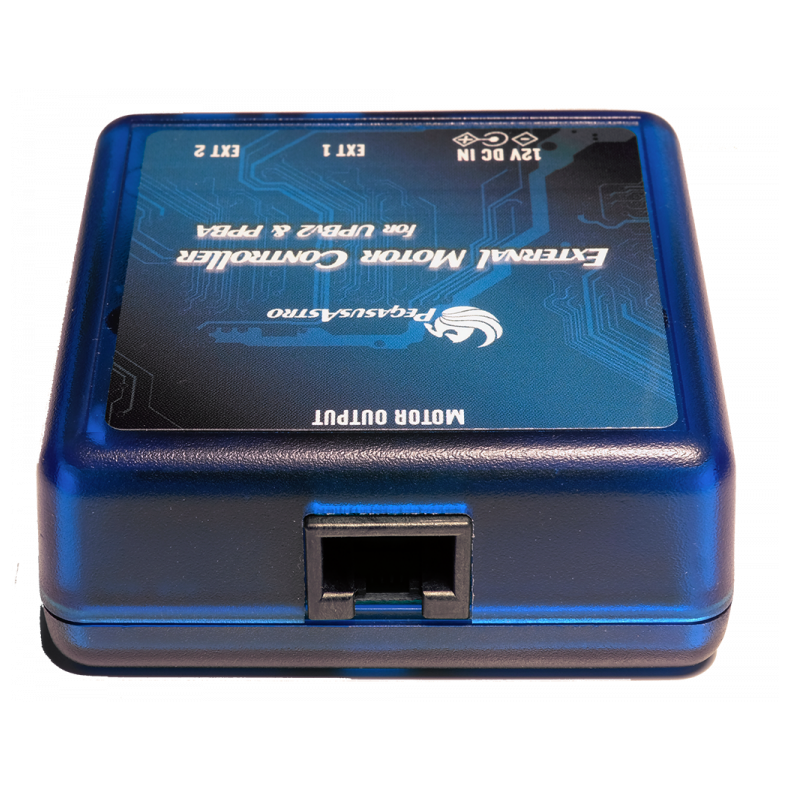

| Salida del motor |
Conector RJ45 |
| Conectividad |
Toma RJ12 (cable recto RJ12 a RJ12) hasta metros |
| Conector de entrada de alimentación |
Toma positiva central de 2,1 mm |
| Dimensiones |
66mm x 66mm x 28 mm |
