Pletina de adaptación a columna Altair Skyshed 8" para monturas Skywatcher EQ8-R y CQ350 PRO

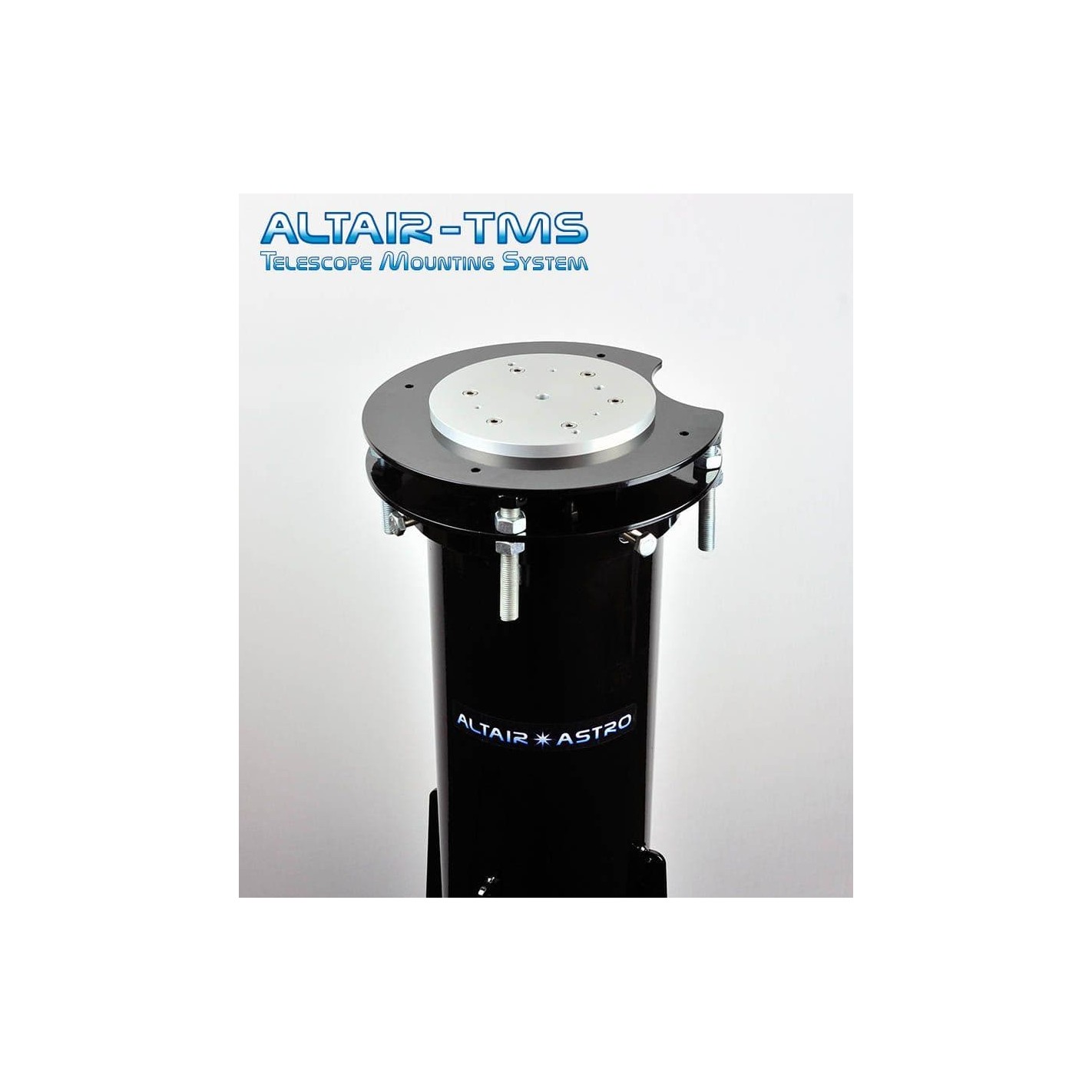

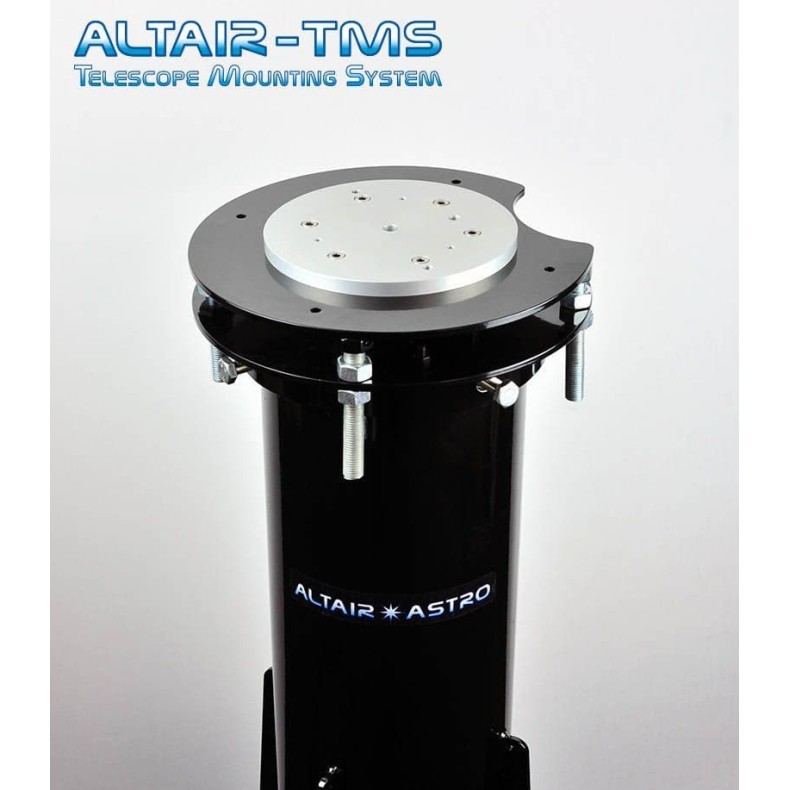

Esta pletina de adaptación de aluminio mecanizado CNC de Altair Astro se utiliza para fijar sus monturas ecuatoriales Skywatcher EQ8, EQ8-R y CQ350 PRO a su columna robusta Skyshed de Altair o a cualquier otro muelle con patrón PCD estándar de 130mm y 6 agujeros.
Es plano y liso, con un gran diámetro de superficie de 200mm / 8», permitiendo una fácil rotación y una alineación polar más precisa, y está anodizado en plata clara. El grosor es de 13 mm.
P: ¿Por qué utilizar este adaptador de muelle en lugar de atornillar el soporte directamente al muelle? La mayoría de los pilares no tienen una superficie completamente plana y cuanto más plana y dura sea, mejor será la alineación polar precisa. Cualquier protuberancia, distorsión o «punto blando» en la superficie del adaptador de muelle reducirá la «repetibilidad» y la suavidad durante la alineación polar.
P: He visto en el mercado adaptadores de muelle revestidos de plástico, Delrin y Teflón, ¿por qué es mejor esta superficie totalmente metálica? Una superficie totalmente metálica es mejor porque los plásticos se deforman ligeramente bajo presión (a menudo de forma no lineal) y se comportan de forma diferente según los factores ambientales, como la temperatura y el contenido de humedad. Si la superficie del adaptador de muelle está hecha de una superficie metálica relativamente dura, que tenga una dureza similar a la de la base del soporte (también de aleación de aluminio), en este caso el aluminio es el material ideal. El material debe ser liso y duro para que la rotación sea suave, por lo que fresamos la superficie plana en una máquina CNC. Ésta es la razón por la que los ingenieros utilizan placas de acero fresadas planas en sus bancos de trabajo sobre las que medir y alinear objetos metálicos.
P: ¿Cuál es el patrón de orificios para la fijación a mi tope de muelle? El patrón de orificios estándar del tope de muelle «Altair Astro» es de 6 orificios de 8 mm de diámetro interior, dispuestos con un PCD de 130 mm.
P: ¿Puedo utilizar este adaptador de muelle con otros muelles? Por supuesto que sí. Hay mucho espacio para taladrar y roscar sus propios agujeros en la gran superficie plana de 8» según sea necesario.

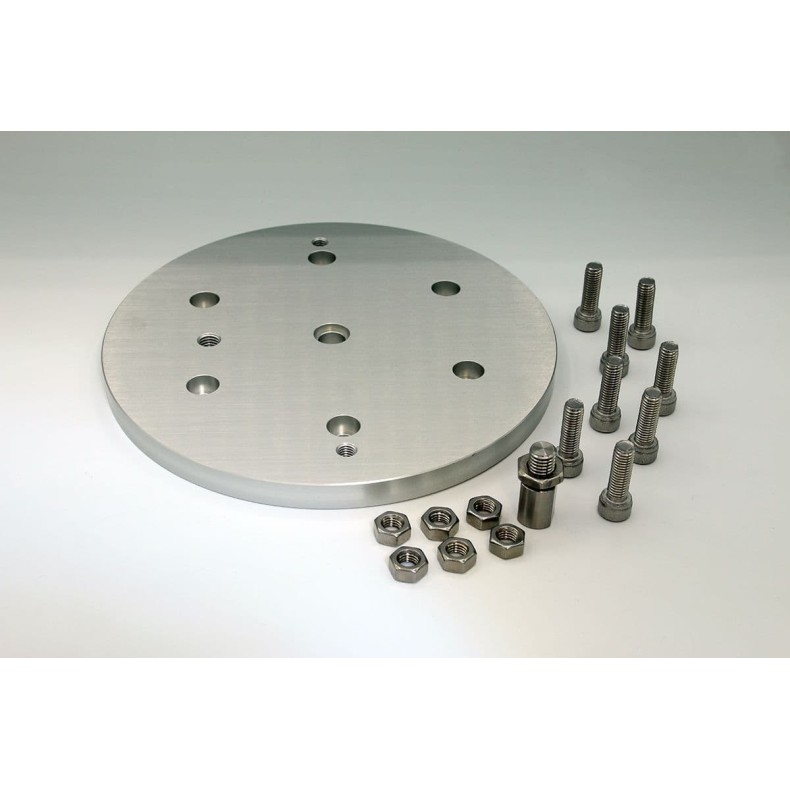

Fijaciones incluidas:
Se incluyen 6 tornillos de acero inoxidable de cabeza cilíndrica que se ajustan a los orificios roscados de su trípode de campo Starbase.
Fijaciones opcionales (pedir en el menú desplegable):
Para nuestro Altair Astro / SkyShed Observatory Pier, pida 6x tuercas adicionales de acero inoxidable M8 en el menú desplegable que le permitirán utilizar los pernos incluidos para fijar al muelle (esto es porque a diferencia del trípode de campo Starbase, el SkyShed Observatory Pier no está pre-roscado por lo que puede utilizar los peros debajo del muelle-top para fijar el adaptador de muelle).
Para fijar la cabeza de la montura EQ8 al adaptador del muelle, puedes usar 2x tornillos M8, y 2x tuercas M8. Estos van en cada lado de la base de montaje, o puede utilizar los tornillos de mariposa incluidos que vienen con el montaje. Por favor, compruebe lo que tiene como el hardware de montaje varía. También puede utilizar un perno central M12, que se sujeta hacia arriba desde la parte inferior de la placa superior del muelle en un orificio roscado M12 en la parte inferior de la montura, o el suministrado, dependiendo del diseño de su muelle.
Si no dispone de un poste de parada azimutal con su montura EQ8, puede pedir el poste de parada AZ de acero inoxidable EQ8 que fabricamos específicamente para el adaptador de muelle EQ: Código de producto: AZPOST-EQ8 (pedir en el menú desplegable o por separado).
¿Tiene dudas? Envíenos un correo electrónico o llámenos para determinar lo que necesita.

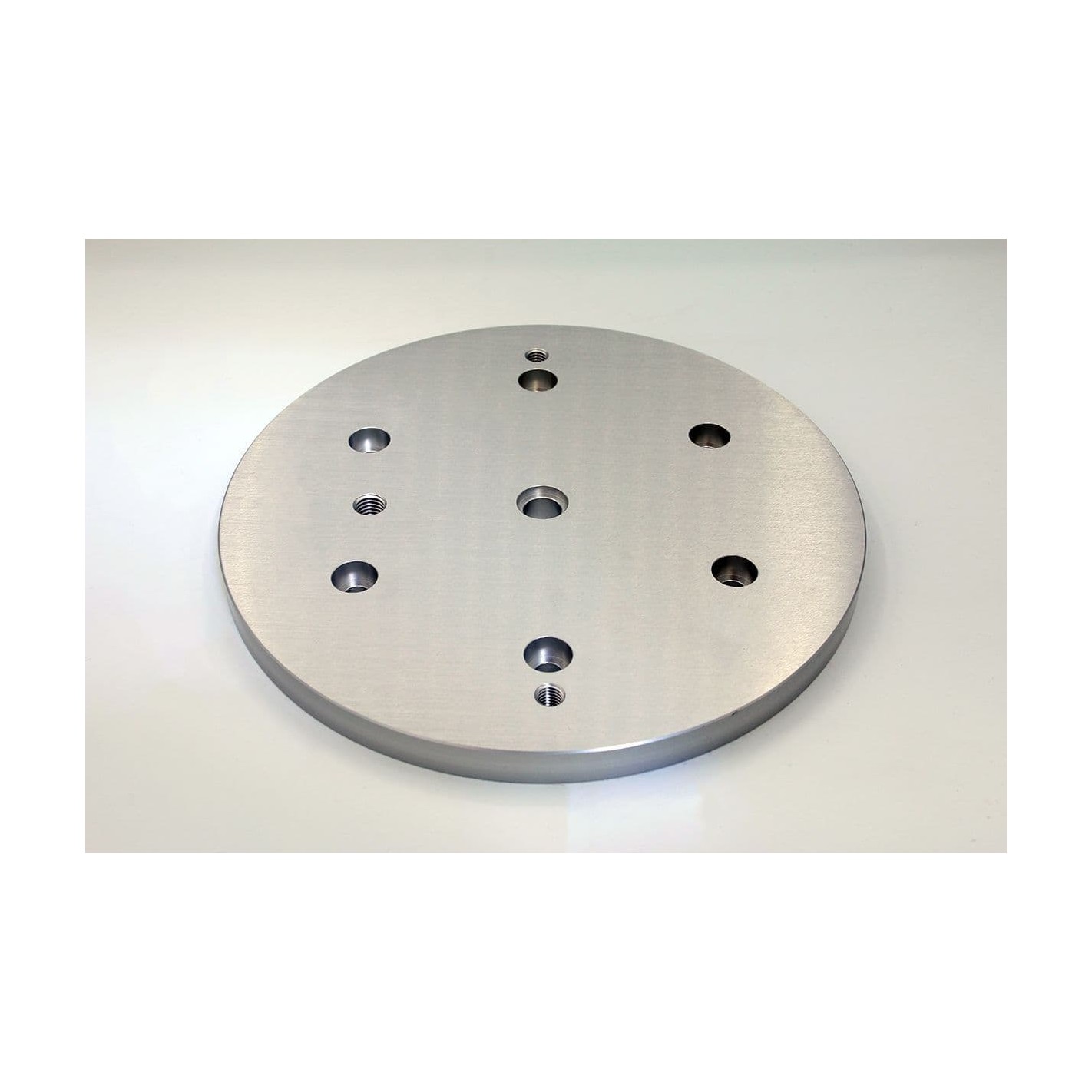

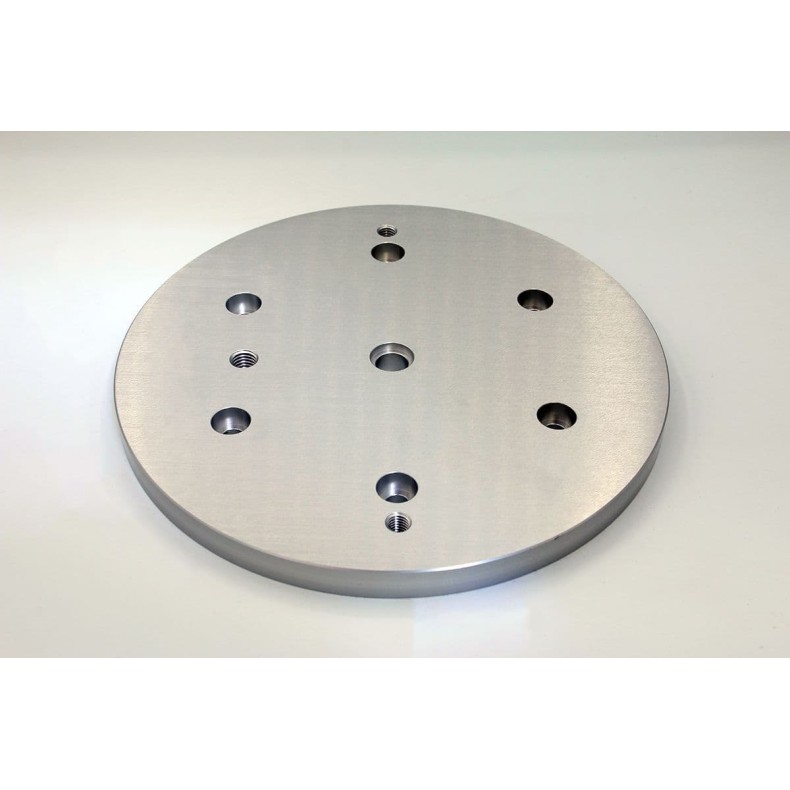

Agujero y dimensiones de fijación:
El adaptador de muelle se fija con 6x agujeros M8, igualmente espaciados, con un PCD de 130mm.
Los 6 agujeros PCD de 130 mm se ajustan a los pilares Starbase y Altair SkyShed, y están avellanados para que coincidan con los 6 tornillos de cabeza cilíndrica M8 inoxidables incluidos, para que no sobresalgan por encima de la superficie del adaptador.
El adaptador de muelle tiene 2 orificios roscados M8 de 160 mm de centro a centro para las fijaciones laterales Skywatcher EQ8.
1x M10 agujero roscado para un perno de tope de Azimut de su elección (54mm de radio de Centro a Centro).
1x M12 agujero en el centro, a través del cual se puede conectar un perno M12 opcional para sobresalir en su forma de montaje EQ8 abajo.
