Resumen

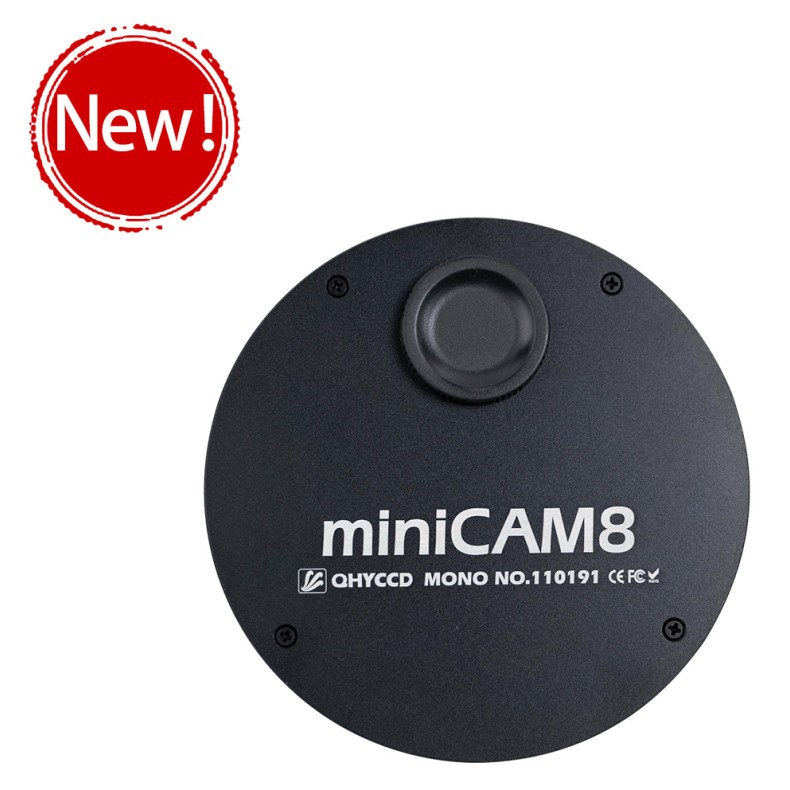

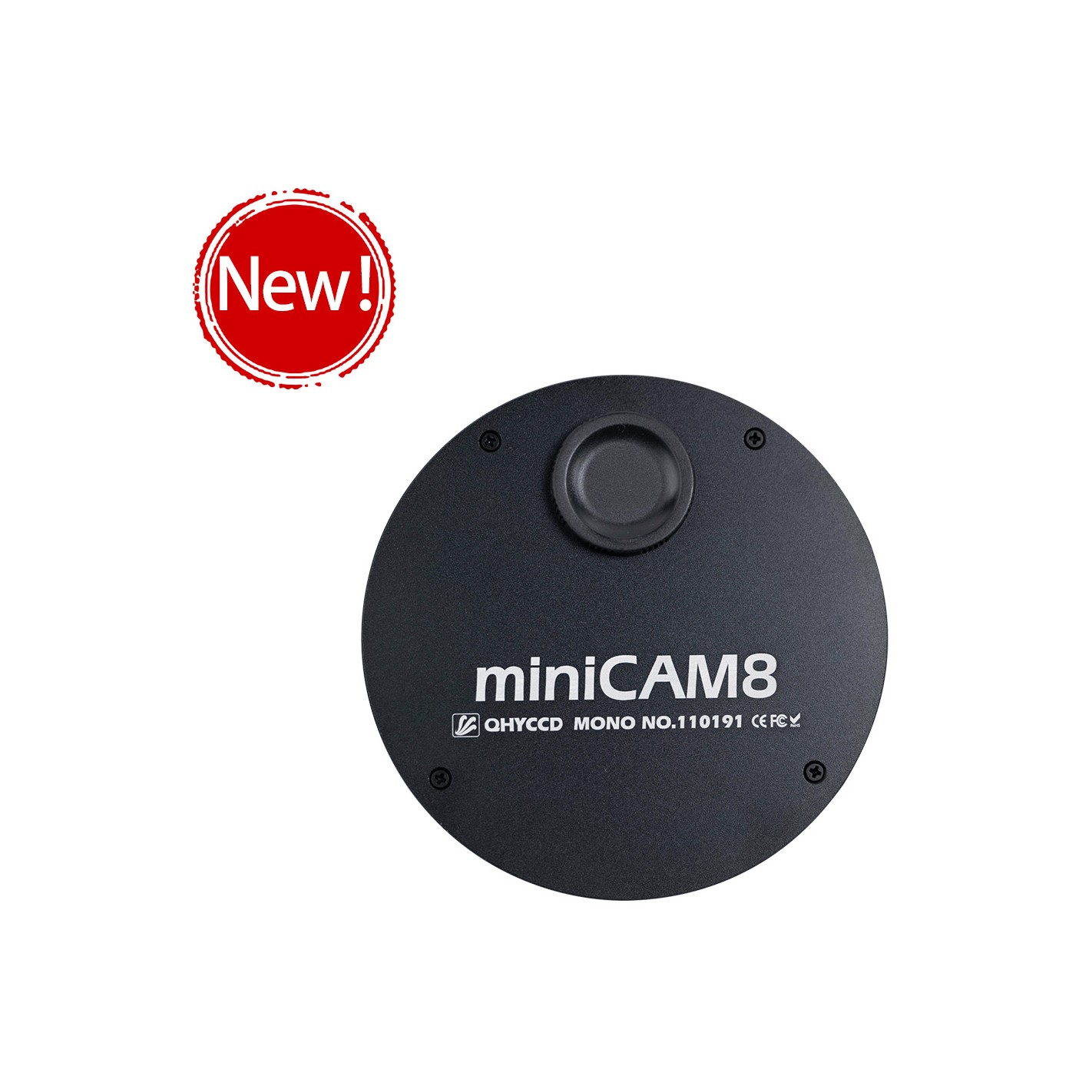

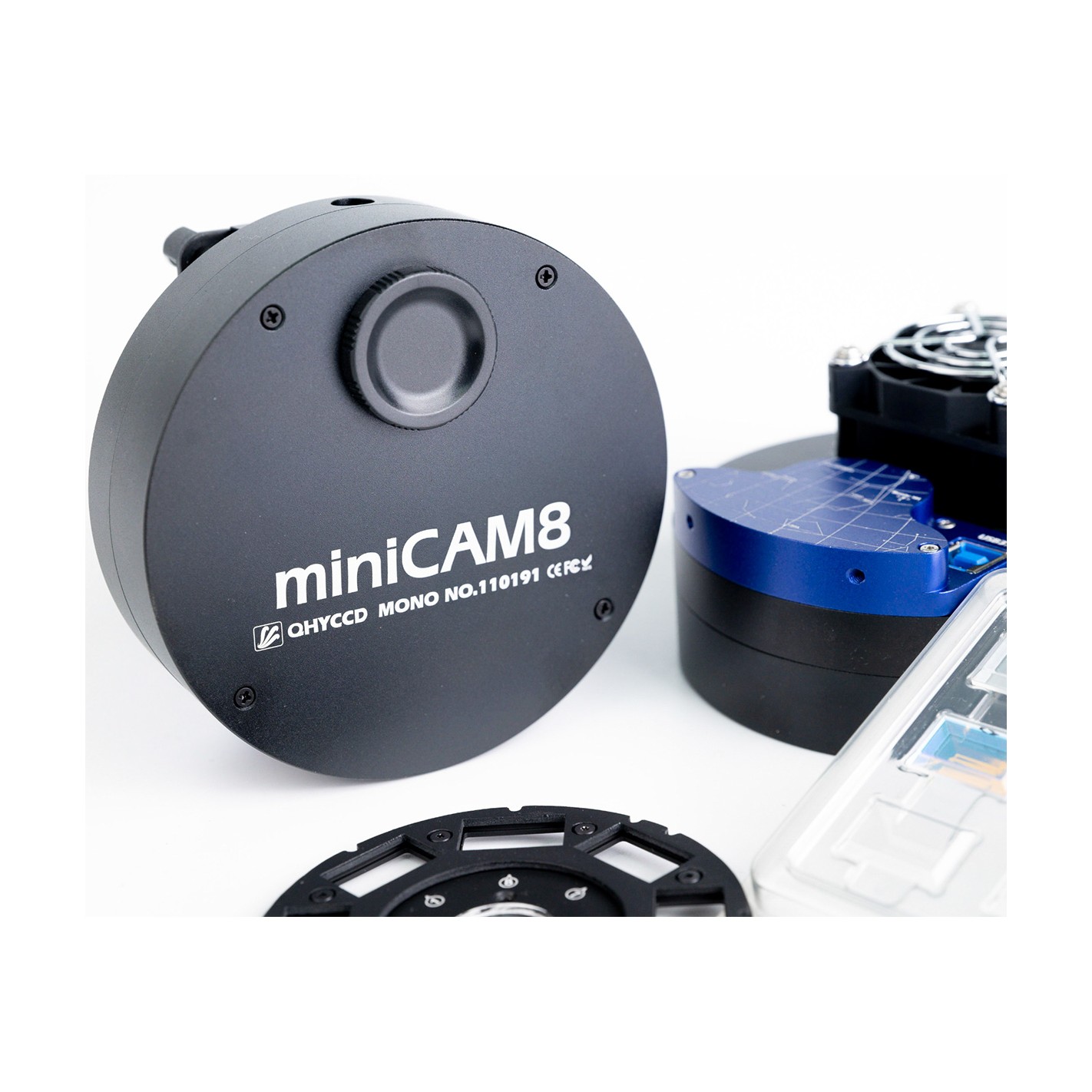

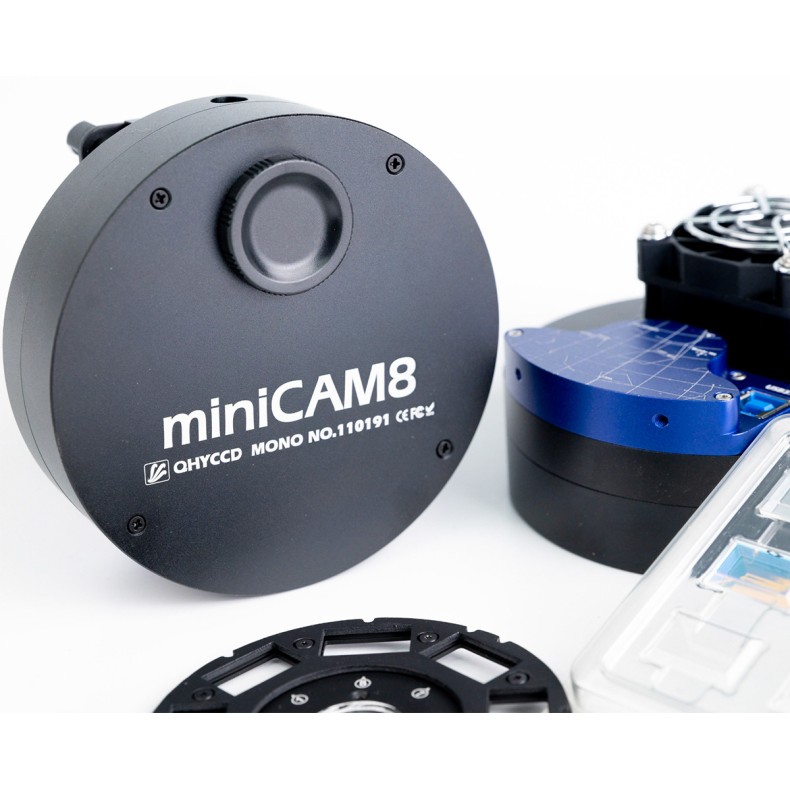

Con poco más de 4 pulgadas de diámetro y unos pocos centímetros de grosor (IMX585), la nueva miniCAM8 es un sistema de captura de imágenes compacto, refrigerado, de alta resolución y alto rendimiento, capaz de obtener imágenes planetarias excepcionales y de alta calidad.
Muy a menudo, la compacidad en astroimagen se consigue a expensas de alguna otra característica crítica que se encuentra en los sistemas refrigerados multicomponente, como la calidad del sensor o la refrigeración termoeléctrica, etc. No es el caso de la nueva miniCAM8. Basada en el sensor IMX585 de 8 MP de Sony, la miniCAM8 incluye refrigeración TE completa capaz de alcanzar un delta de -45℃ respecto al ambiente junto con una rueda de filtros de 8 posiciones integrada para obtener imágenes LRGB y de banda estrecha completas.
Características técnicas
Alta sensibilidad al infrarrojo cercano
El IMX585 es un procesador Sony Starvis II que permite una alta sensibilidad y un alto rango dinámico (HDR). También mejora la sensibilidad en el rango del infrarrojo cercano en aproximadamente 1,7 veces* en comparación con el IMX485. La nueva cámara QHY miniCAM8 tiene una eficiencia cuántica máxima del 60% en la banda del infrarrojo cercano y del 92% en la banda de longitud de onda visible.
*Estos datos han sido facilitados oficialmente por Sony: https://www.sony-semicon.com/cn/news/2021/2021062901.html
BSI (Estructura Retroiluminada)
Una de las ventajas de la estructura CMOS retroiluminada es la mejora de la capacidad del pozo lleno. Esto es especialmente útil para sensores con píxeles pequeños. En un sensor típico de iluminación frontal, los fotones del objetivo que entran en la capa fotosensible del sensor deben pasar primero por el cableado metálico que está incrustado justo encima de la capa fotosensible. La estructura del cableado refleja algunos de los fotones y reduce la eficacia del sensor.
En el sensor retroiluminado, se permite que la luz entre en la superficie fotosensible por el reverso. En este caso, la estructura de cableado incrustada en el sensor está por debajo de la capa fotosensible. Como resultado, la capa fotosensible recibe más fotones y se generan y capturan más electrones en el pozo del píxel. Esta relación entre la producción de fotones y la de electrones se denomina eficiencia cuántica. Cuanto mayor es la eficiencia cuántica, más eficaz es el sensor a la hora de convertir fotones en electrones y, por tanto, más sensible es el sensor a la hora de capturar una imagen de algo tenue.
Amplificación "Glow" cero
La QHY miniCAM8 también es una cámara sin brillo de amplificador.
Tecnología Anti-Condensación (Anti-Dew)
Basada en casi 20 años de experiencia en el diseño de cámaras refrigeradas, la cámara refrigerada QHY ha implementado las soluciones de control total del rocío. La ventana óptica tiene un calentador de rocío incorporado, y la cámara está protegida de la condensación de humedad interna. Una placa calefactora eléctrica para la ventana de la cámara puede evitar la formación de rocío, y el propio sensor se mantiene seco con nuestro diseño de zócalo de tubo de gel de silicona para el control de la humedad dentro de la cámara del sensor.
Refrigeración
Además de la refrigeración TE de doble etapa, QHYCCD implementa tecnología propia en hardware para controlar el ruido de la corriente oscura.
Modo HDR Lineal (Linearity HDR Mode)
El ADC nativo del sensor IMX585 es de 12 bits. En comparación con los 16 bits, la profundidad de 12 bits ofrece menos bits, lo que resulta en un rango dinámico relativamente más estrecho, que puede dar lugar a problemas como una gradación de color insuficiente y una posible pérdida de información. Durante el desarrollo del producto miniCAM8, QHYCCD fusionó la ganancia alta y baja para ampliar los datos a 16 bits. Sin embargo, como esta profundidad de 16 bits no es nativa, podría producirse un cambio repentino en la linealidad, lo que afectaría a la transición suave en las imágenes. Para solucionar este problema, QHYCCD desarrolló el modo «Linearity HDR», que utiliza un enfoque basado en algoritmos para corregir la linealidad de la imagen mediante software, garantizando transiciones más suaves y una representación más rica del color.
Introducción a los filtros
Los filtros astronómicos incluidos con los combos de deepsky miniCAM8 están diseñados a medida para adaptarse a las características específicas de las cámaras. Su tamaño es de 19 mm * 12 mm * 1,1 mm. Los filtros LRGB y SHO de banda estrecha para el combo miniCAM8M Deepsky están fabricados a medida por Hangzhou Guangna Technology Co., Ltd. Los filtros LRGB tienen un valor de densidad óptica (OD) de OD3, mientras que los filtros de banda estrecha tienen un valor de OD5.
El valor OD, como medida física del grado de atenuación de la luz tras atravesar un filtro, afecta directamente a la capacidad del filtro para suprimir la luz no deseada durante la obtención de imágenes. Un valor OD más alto indica una supresión más fuerte de la luz parásita, bloqueando eficazmente la mayoría de las fuentes de luz innecesarias y mejorando así el contraste de la imagen y la claridad de los detalles.
Filtros planetarios miniCAM8M (con rueda portafiltros):
7 filtros: Filtros de banda ancha LRGB, filtro de metano de 20 nm, filtro UV de 40 nm, filtro Na de 10 nm (589 nm).
Especificaciones técnicas
Modelo: QHY miniCAM8
CMOS Sensor: Sony IMX585
Mono/Color: ambos
BSI/FSI: BSI
Tamaño del sensor: 1/1.2"
Tamaño del píxel: 2.9μm*2.9μm
Área total (píxeles): 3856*2180
Píxeles efectivos: 8 MP
Cpacidad Full Well: 54ke-
Ruido de Lectura: 0.76 – 7.8 e-
A/D 12bit: (salida 16-bit)
Frecuencia Full Frame: Full Resolution: 41.5FPS@8bit，23.5FPS @16bit
Frecuencia ROI: Full Resolution 1080 líneas, 82FPS@8bit, 47FPS@16bit；640Lines, 177FPS@8bit, 105FPS@16bit
Tiempos exposición: 11μs-900sec
Obturador: Electrónico Rolling
Buffer: 512MB DDR3
Interface ordenador: USB3.0
Inteface telescopio: 1.25 inc
Tipo ventana óptica: AR+AR
Rueda filtros: rueda Built-in 8-posiciones
Backfocus: 17.5mm
Sistema: Dos etapas, Etapa TEC enfriamiento: Exposiciones largas (> 1 s) típicamente -45℃ bajo ambiente
Peso: 480g

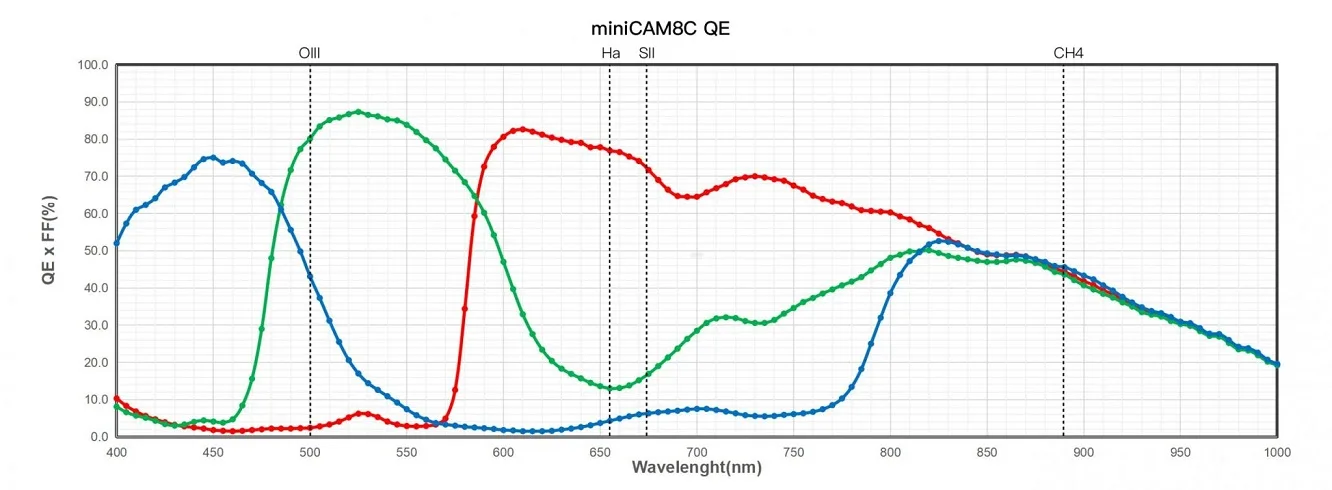

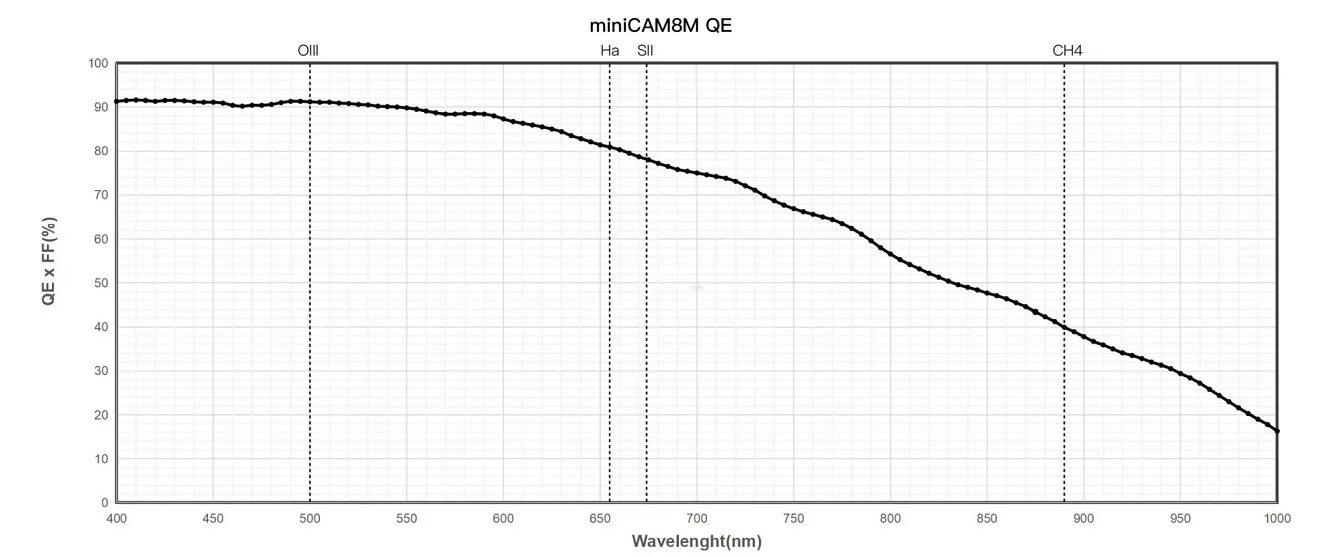

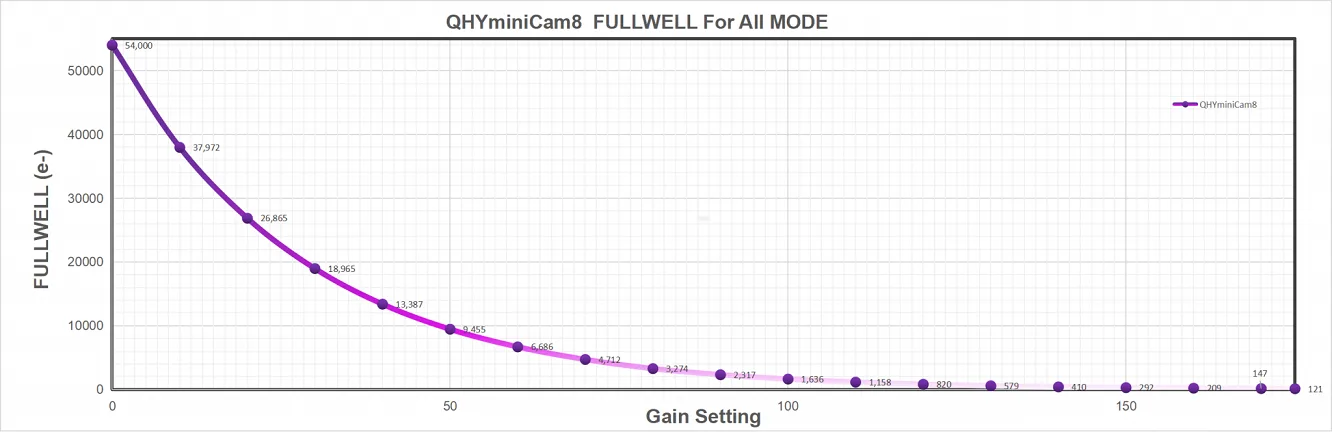

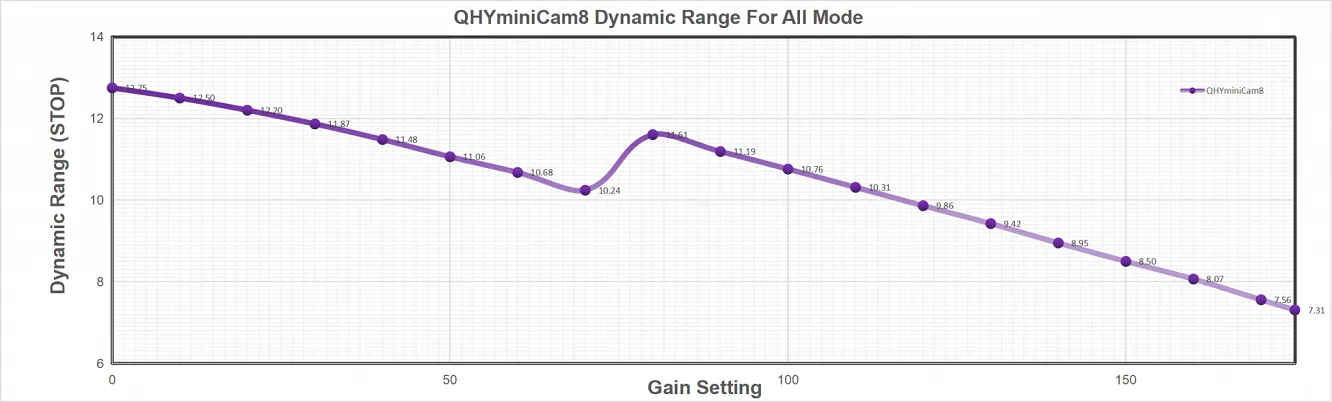

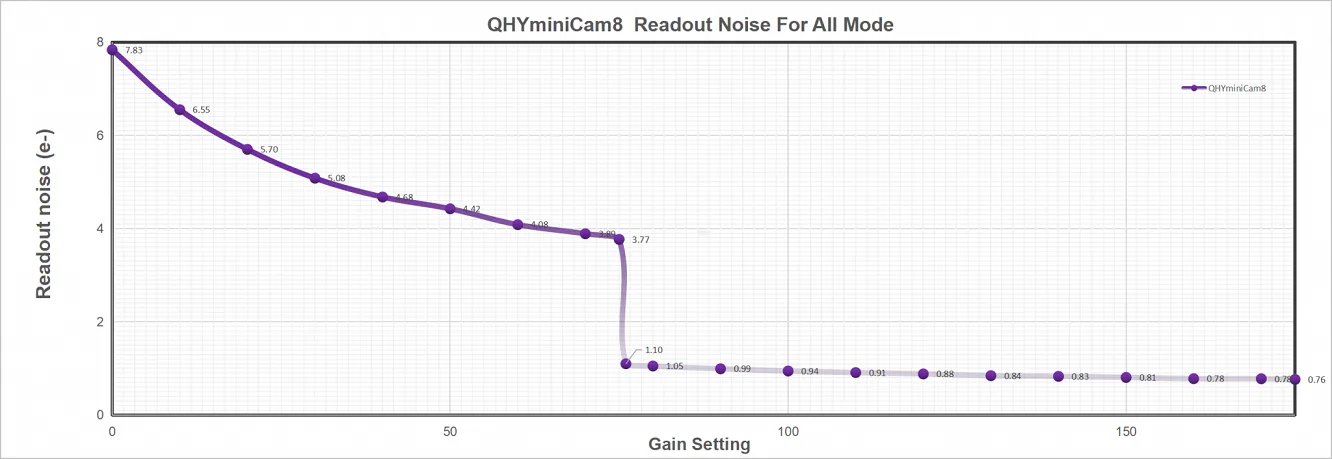

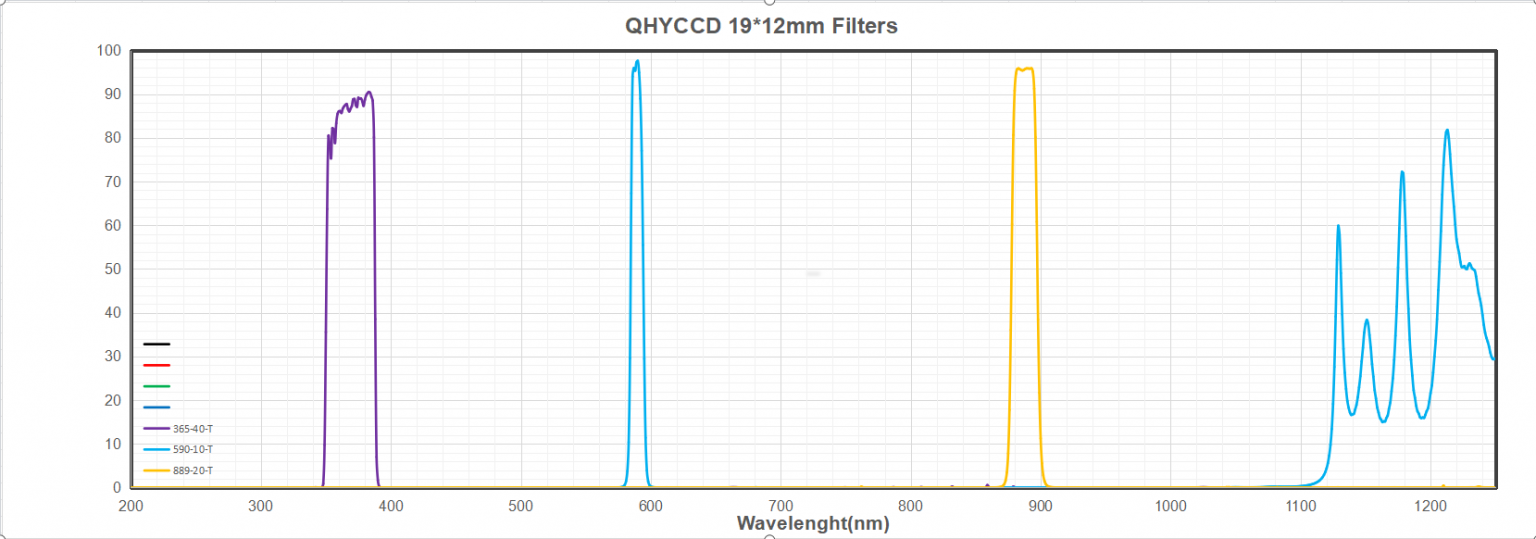

Curvas
Dimensiones mecánicas
