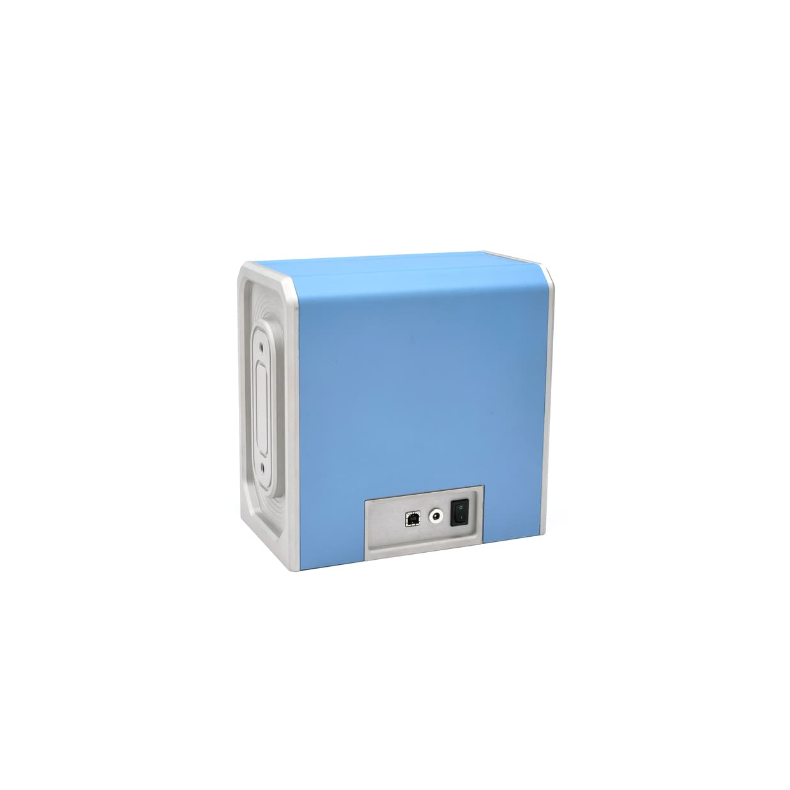

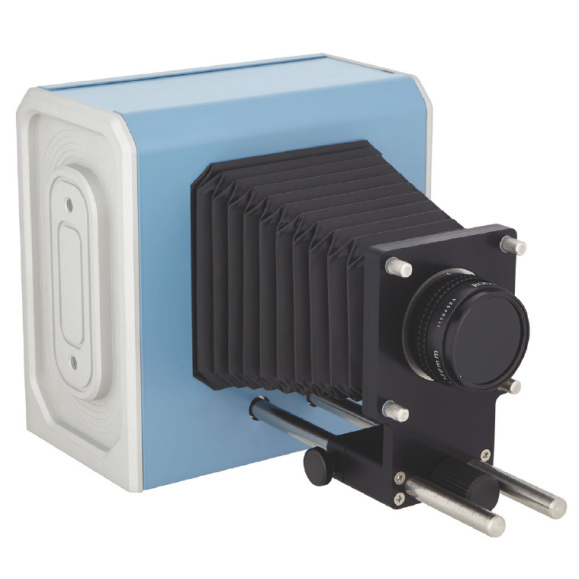

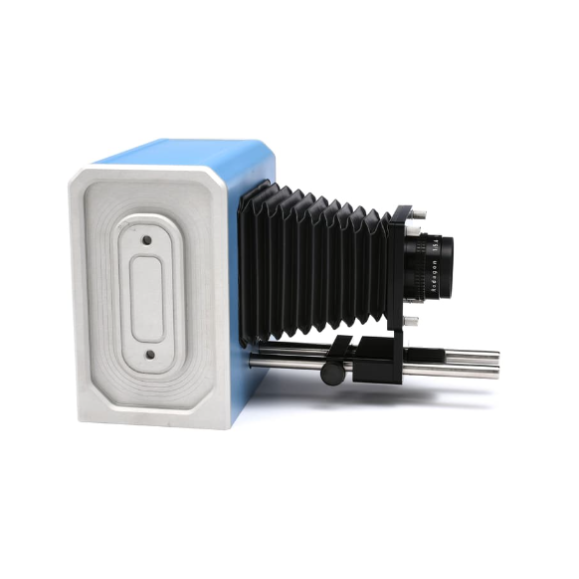

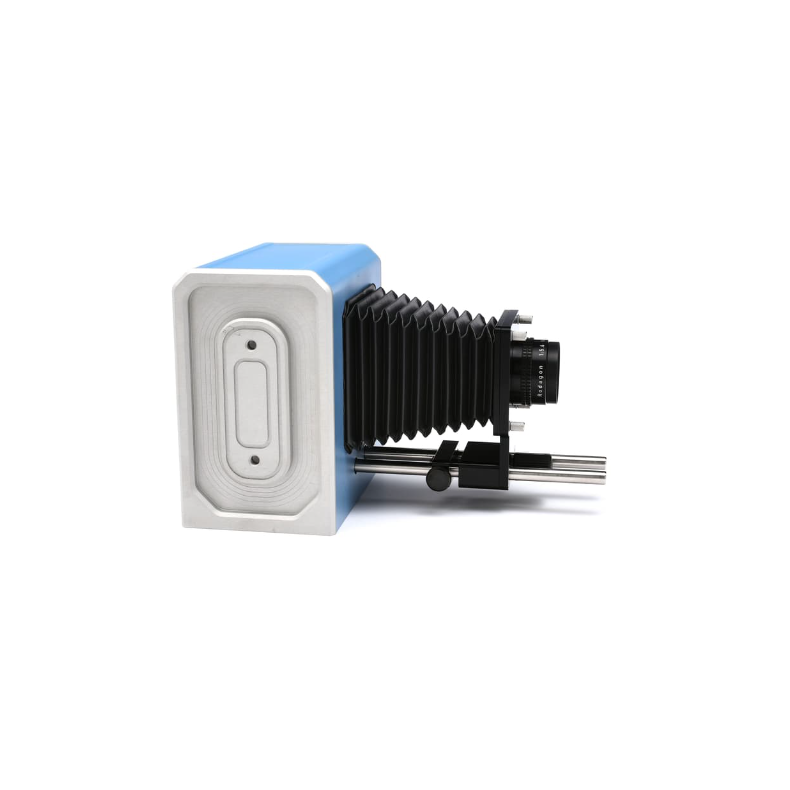

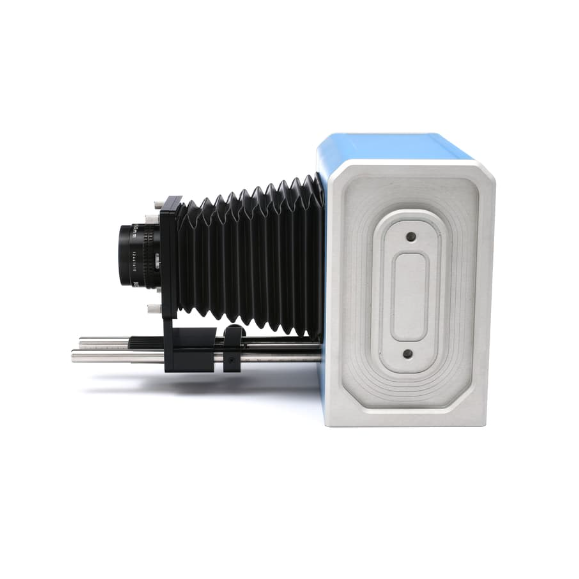

Cámara de reflectografía Infrarroja OPUS APOLLO
Apollo: la nueva referencia en reflectografía infrarroja
Apollo marca un nuevo estándar en reflectografía infrarroja (IRR). Siguiendo la estela de la reconocida cámara Osiris, Apollo utiliza un mecanismo de escaneo interno que permite generar reflectogramas infrarrojos de alta resolución y calidad, con un nivel de claridad y detalle inigualable, ofreciendo más de 65.000 niveles de gris.

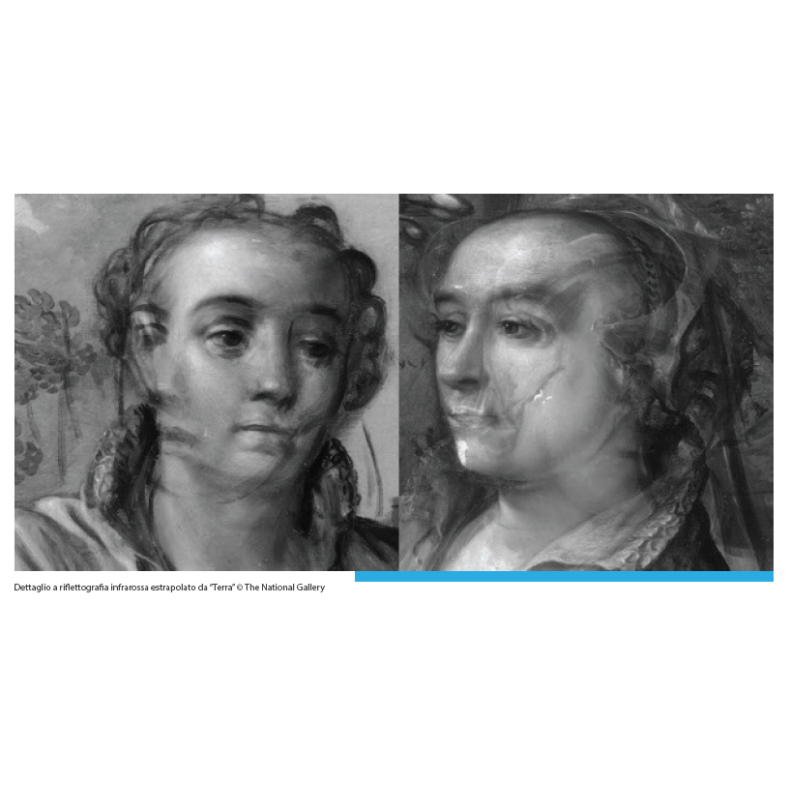

Estas imágenes permiten estudiar distintos aspectos de una pintura, desde cambios en los bocetos preliminares y pentimenti hasta el subpintado y la transmisión de pigmentos a diferentes longitudes de onda, utilizando nuestro set de filtros Opus Instruments. Si buscas crear imágenes infrarrojas detalladas y de alta calidad, adecuadas incluso para publicaciones científicas o artísticas, Apollo es el sistema de cámara IR ideal.
A diferencia del sensor lineal de Osiris, Apollo utiliza un sensor de área para capturar miles de tiles (fragmentos de imagen) que se cosen automáticamente y sin costuras mediante nuestro software avanzado de procesamiento de imágenes.
Esta cámara representa una mejora significativa en el rango dinámico, capturando detalles finos incluso en zonas muy claras u oscuras de la obra. Un histograma ajustable dentro del software permite aprovechar al máximo este rango dinámico, tanto al visualizar un reflectograma como al configurar la iluminación durante la captura.
Gracias a una variedad de tiempos de exposición predefinidos, puedes adaptar los ajustes a tu obra y responder a las necesidades de cada sujeto. Esto es especialmente útil si utilizas el Set de Filtros Opus, que permite estudiar la transmisión de pigmentos en distintos rangos dentro de la sensibilidad espectral de la cámara.
Características técnicas principales:
- Alta resolución (hasta 26 MP)
- Más de 65.000 niveles de gris
- Mejor calidad de imagen gracias al rango dinámico elevado (HDR)
- Nuevo software personalizado
- Cosido automático avanzado de tiles
- Histograma ajustable y visualización de imagen
- Datos de 16 bits para explorar detalles en zonas claras y oscuras
- Vista previa en tiempo real de cada tile para enfocar y configurar más rápido
El sensor de área permite, además, una vista previa en vivo del tile actual, actualizable en tiempo real, lo que facilita el enfoque preciso y reduce significativamente el tiempo de preparación.
Con un pixel pitch de 20 µm, Apollo captura imágenes de alta resolución en la misma área que Osiris, aprovechando la refrigeración del sensor para reducir el ruido. Utilizando toda la superficie del sensor se obtiene una imagen de aproximadamente 26 MP, que puede guardarse en distintos formatos, incluyendo TIFF y PNG, para conservar todos los datos de manera flexible.
Todo el sistema viene incluido en un robusto flight case, manteniendo la portabilidad y accesibilidad de Osiris, para que estés listo para trabajar donde tu investigación te lleve.
Funciones del software Apollo:
- Formato de imagen de 16 bits, salida a TIFF, PNG, FIT (o JPEG de 8 bits)
- Modo de enfoque rápido con guía numérica
- Asistencia para encuadre del sujeto con líneas diagonales y verticales/horizontales
- Captura automática de dark frame al inicio de cada sesión para ajustar la señal térmica
- Ajuste de contraste y blanco/negro en la aplicación, con opción de exportar datos ajustados o originales
ESPECIFICACIONES TÉCNICAS:
* Rango de operación: 0,9 – 1,7 µm
* Niveles de gris: >65.000
* Sensor: Sensor de área InGaAs 128 x 128 px
* Refrigeración del sensor: Sí
* Objetivo: 6 elementos, 150 mm de distancia focal, F/8 – 11
* Tamaño de imagen: Hasta 26 MP, selección horizontal y vertical por el usuario: 128 x 128 hasta 5100 x 5100 píxeles
* Formato de salida de imagen: TIFF 16 bits, FIT, PNG, JPG 8 bits (seleccionable por el usuario)
* Tiempo de integración: Ajustable hasta 50 ms
* Tiempo total de adquisición de imagen: 20–25 minutos (dependiendo del tiempo de integración)
* Campo de visión (FOV): 40° horizontal x 40° vertical
* Campo del objeto: 200 mm hasta infinito
* Enfoque: Vista previa en vivo mediante software con asistencia de enfoque
* Sistema operativo compatible: Windows™ 11 (PC no incluido)
* Alimentación eléctrica: 100–120 V / 200–240 V, 50/60 Hz
* Interfaz: USB 2.0
* Dimensiones del equipo: 220 x 200 x 300 mm (9″ x 8″ x 12″) a la distancia de trabajo más cercana
* Dimensiones del estuche: 229 x 351 x 559 mm (9″ x 14″ x 22″)
* Peso del equipo: 5 kg (11 lb)
* Peso con estuche: 11,85 kg (26 lb)
* Montaje mecánico: 1/4” y 3/8” para trípode (trípode no incluido)
* Temperatura de almacenamiento: 0°C – 50°C, sin condensación
* Temperatura de funcionamiento: 10°C – 35°C, sin condensación
