Sistema Óptico CDK de Alto Rendimiento
La denominación CDK (Corrected Dall-Kirkham) corresponde al exclusivo diseño óptico desarrollado por PlaneWave. Este sistema se basa en una configuración Dall-Kirkham modificada con una unidad de corrección óptica que elimina completamente:
El resultado es un campo perfectamente plano hasta un círculo de imagen de 70 mm, garantizando imágenes extremadamente nítidas y uniformes en todo el sensor, ideal para cámaras astronómicas de gran formato.
Características Principales
Diseño óptico: Corrected Dall-Kirkham (CDK)
Apertura: 356 mm (14”)
Distancia focal: 2563 mm
Relación focal: f/7.2
Campo de imagen corregido: 70 mm
Cola de milano de 3" incluida
Preparado para sistema térmico Delta-T
Compatible con enfocador Hedrick de 3,5" y kit EFA (opcionales)
Requiere embalaje especial de transporte (referencia 1323514, no incluido)
Óptica de Sílice Fundida de Máxima Pureza
El CDK14 incorpora óptica fabricada en sílice fundida (Fused Silica), un material sintético amorfo de altísima pureza y uno de los vidrios ópticos más transparentes disponibles actualmente.
Ventajas de la Sílice Fundida
Homogeneidad y transmisión superiores al cuarzo cristalino
Excelente estabilidad térmica
Coeficiente de expansión térmica seis veces menor que el vidrio borosilicato (Pyrex)
Mantiene el enfoque incluso con cambios de temperatura
Alta resistencia al choque térmico
Punto de fusión extremadamente elevado (~1600°C)
Gracias a estas propiedades, la sílice fundida es el material elegido en observatorios profesionales y aplicaciones científicas de alta precisión, donde la estabilidad óptica es crítica.
Equipamiento Incluido
Cola de milano de 3"
Sistema calefactor anti rocío en espejo primario y secundario (requiere controlador Delta-T #1329110, no incluido)
Cubierta protectora OTA para el tubo óptico
Memoria USB con software e instrucciones de colimación
Juego de llaves Allen (solo pedidos europeos)
Protector blando para espejo secundario
Adaptador de corriente 12V AC
Dimensiones y Transporte
Ancho: 787 mm
Alto: 660 mm
Largo: 1346 mm
Peso del envío: 102,1 kg
(Las dimensiones pueden variar ligeramente según el embalaje final.)
Especificaciones Técnicas
| Característica | Valor |
|---|
| Diseño óptico | Corrected Dall-Kirkham |
| Apertura | 356 mm |
| Distancia focal | 2563 mm |
| Relación focal | f/7.2 |
| Campo de imagen | 70 mm |
| Backfocus | 282 mm desde superficie de montaje |
| Obstrucción central | 23,5% por superficie / 48,5% diámetro |
| Material óptico | Sílice fundida |
| Longitud del tubo | 889 mm |
| Peso del tubo óptico | 22 kg |
Solución Ideal para Observatorios Profesionales

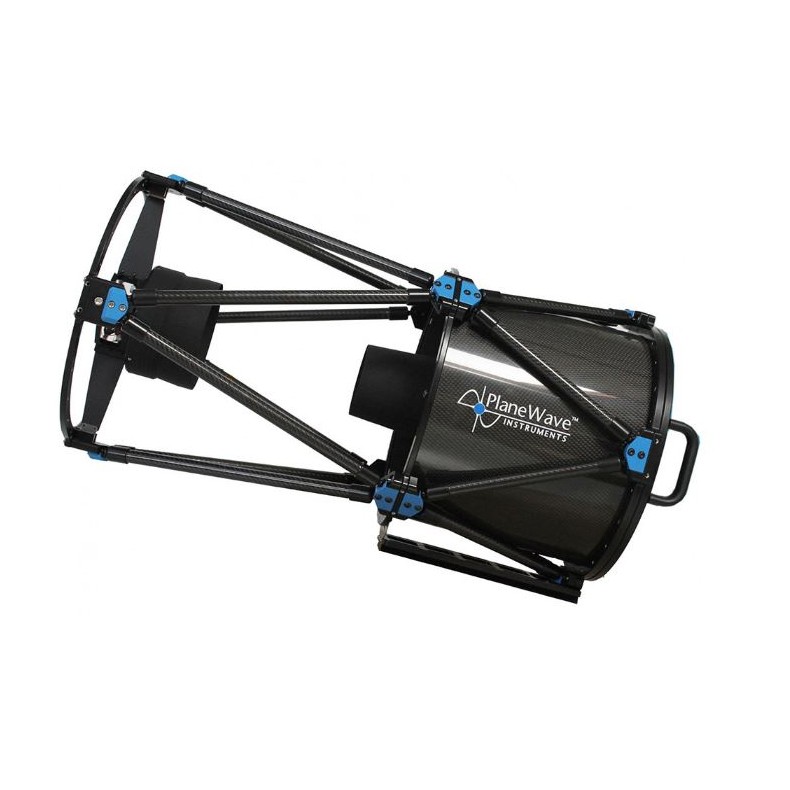

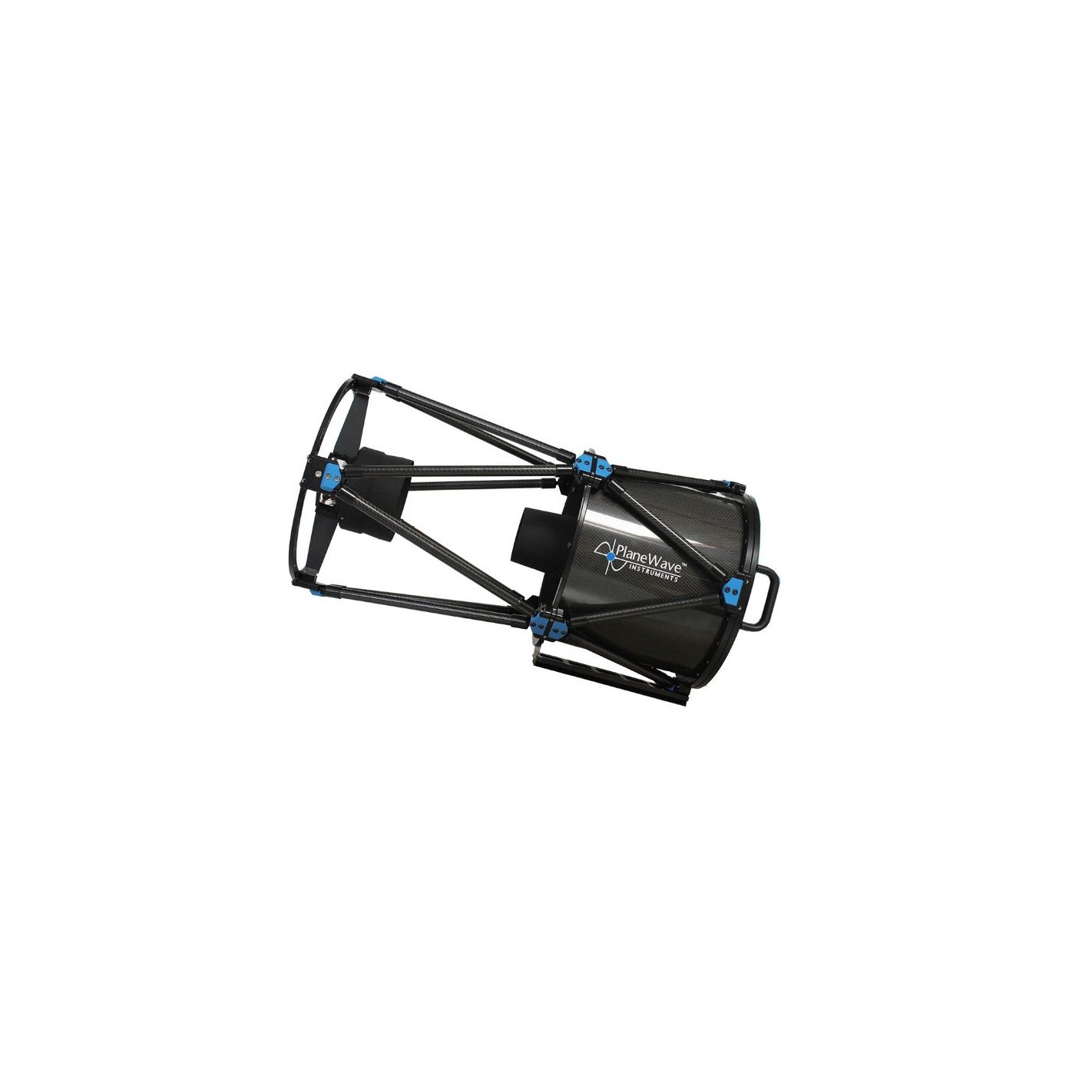

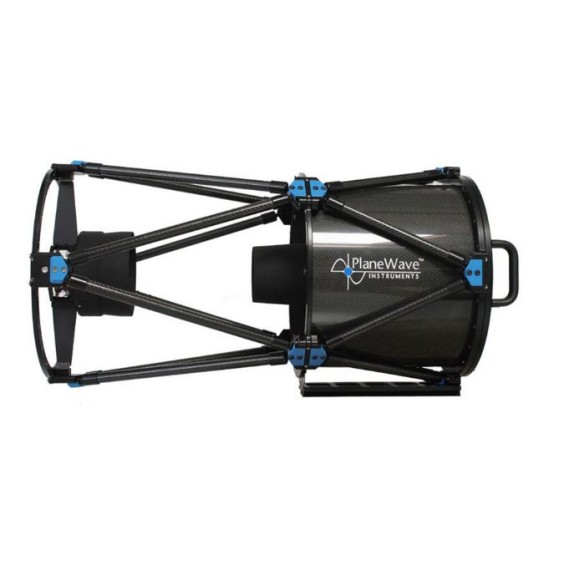

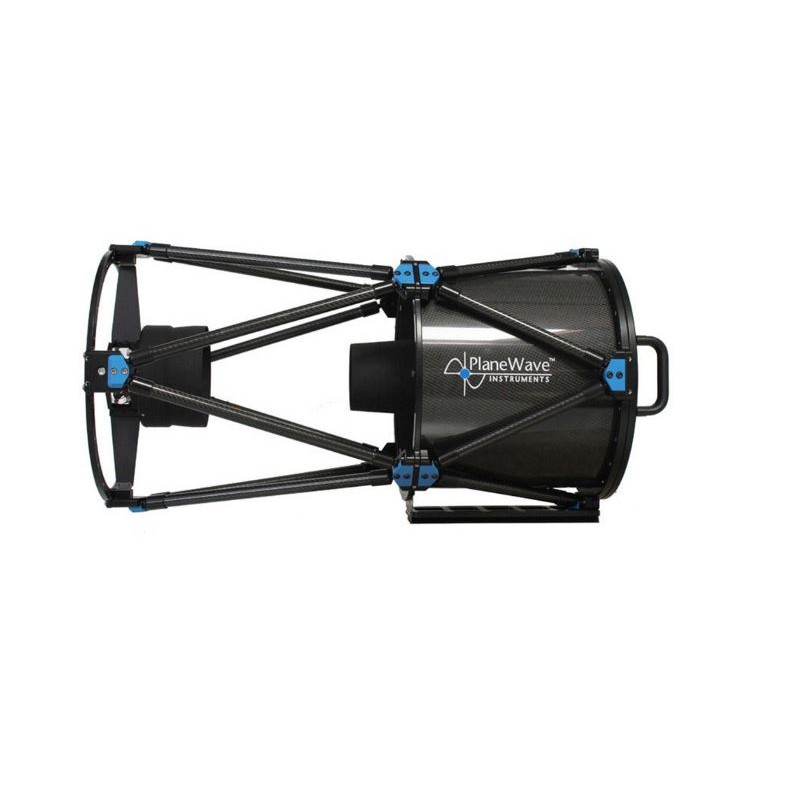

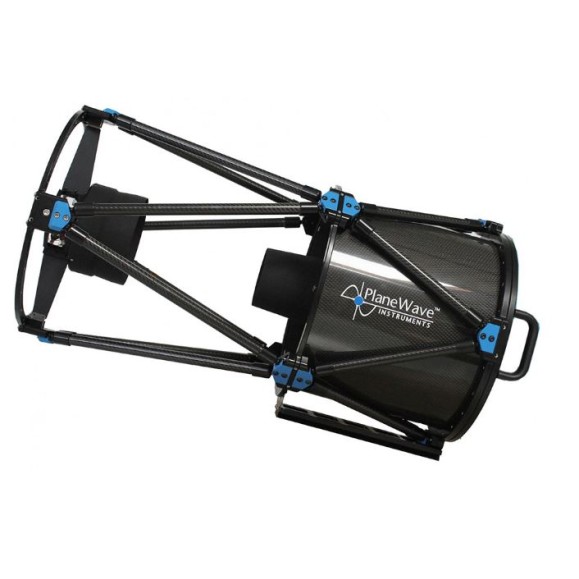

El PlaneWave CDK14 es un telescopio especialmente diseñado para proyectos científicos, astrofotografía avanzada y observatorios automatizados de uso intensivo. Su estabilidad mecánica, precisión óptica y compatibilidad con instrumentación profesional lo convierten en una solución de referencia en instalaciones astronómicas de alto nivel.
En Telescopiomania somos especialistas en el diseño, instalación y puesta en marcha de observatorios astronómicos profesionales y remotos, integrando esta tecnología óptica avanzada con monturas, automatización, software y cúpulas astronómicas para ofrecer soluciones completas llave en mano.
