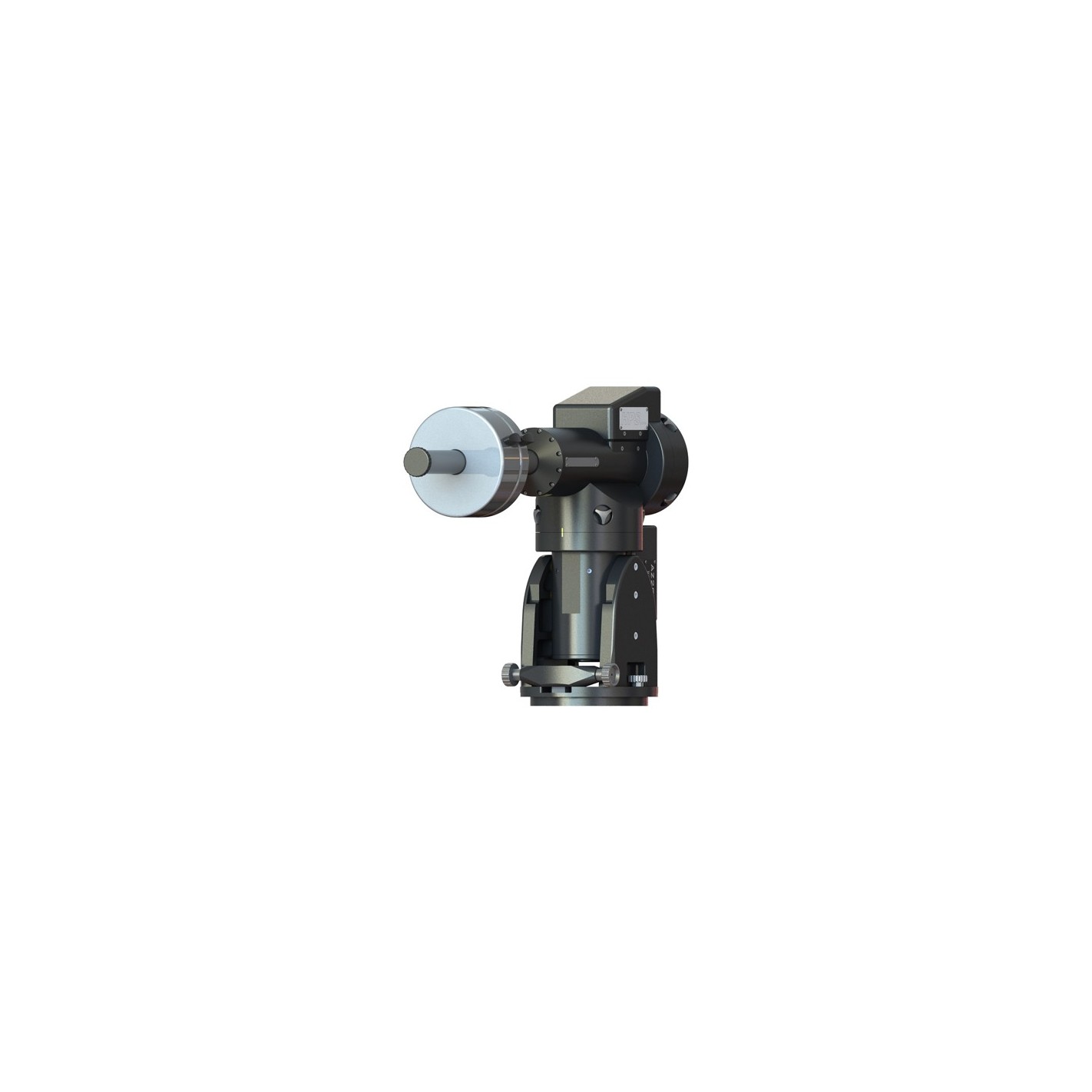

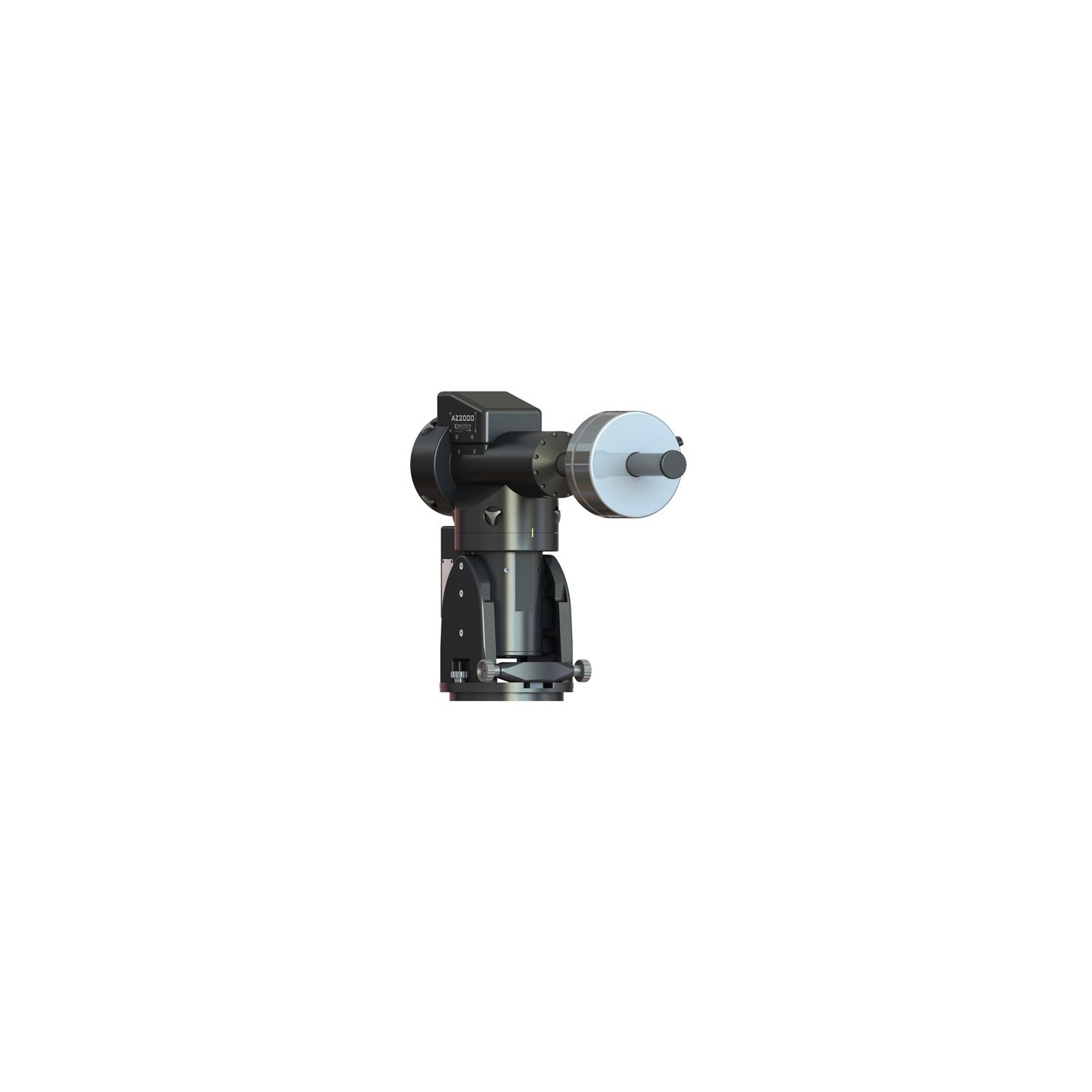

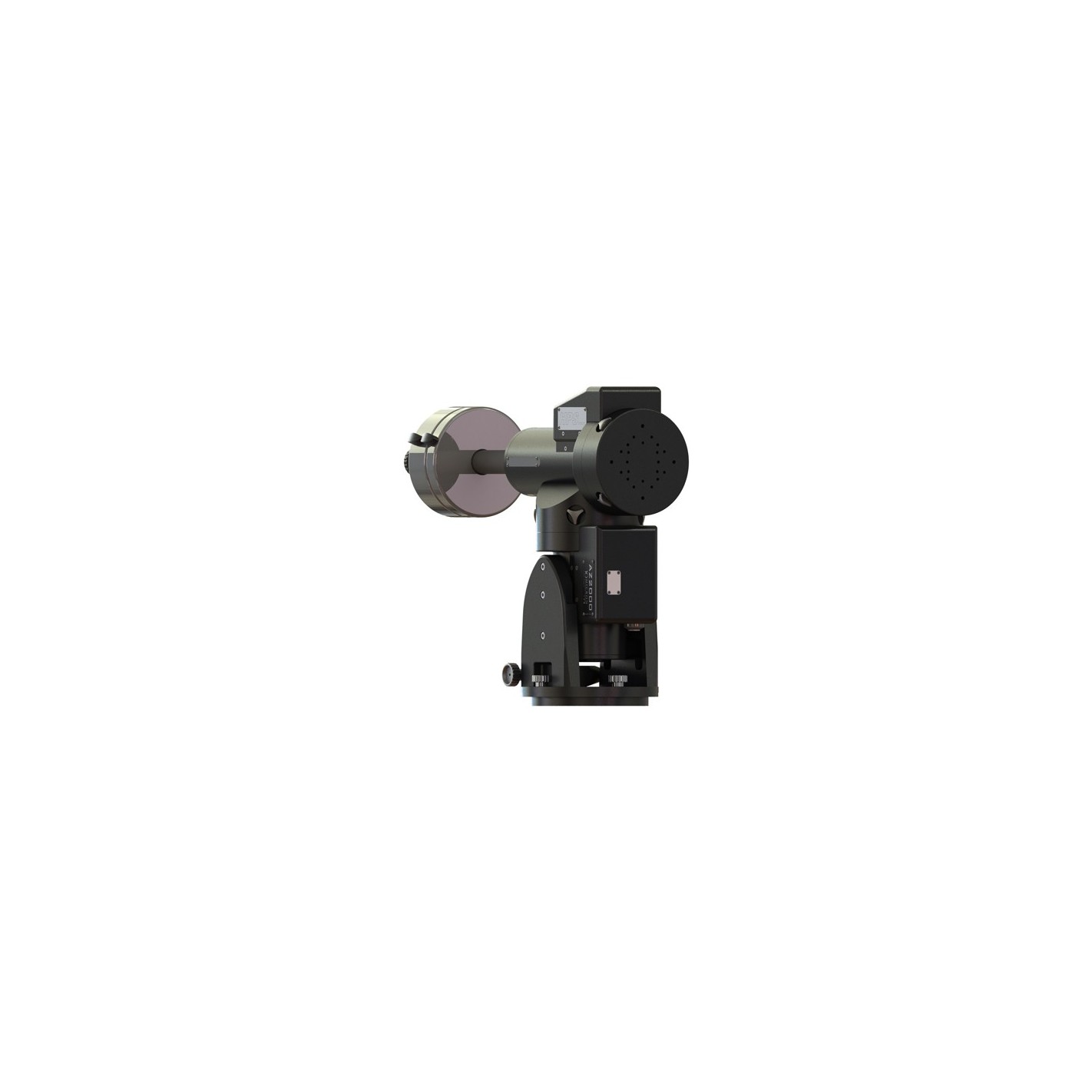

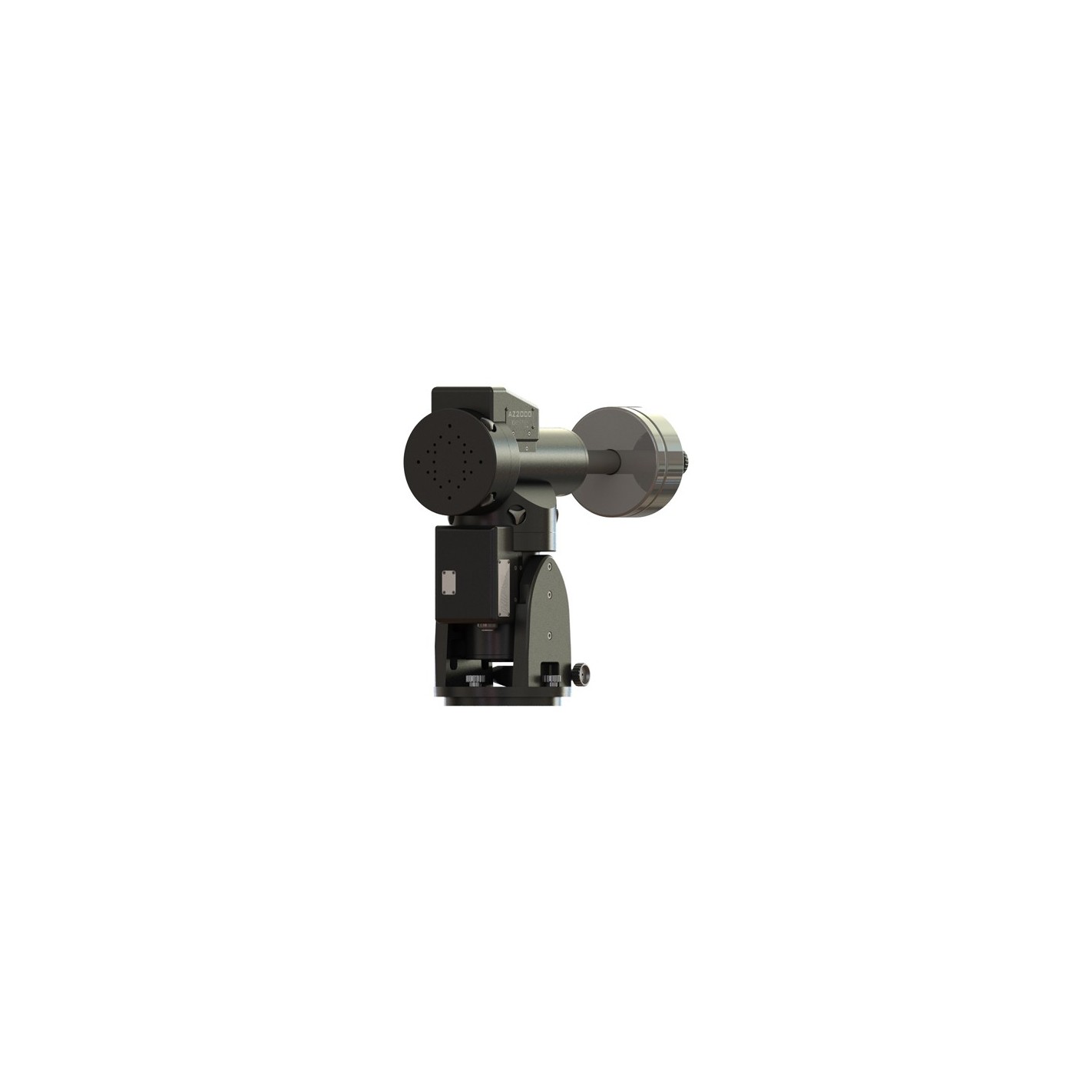

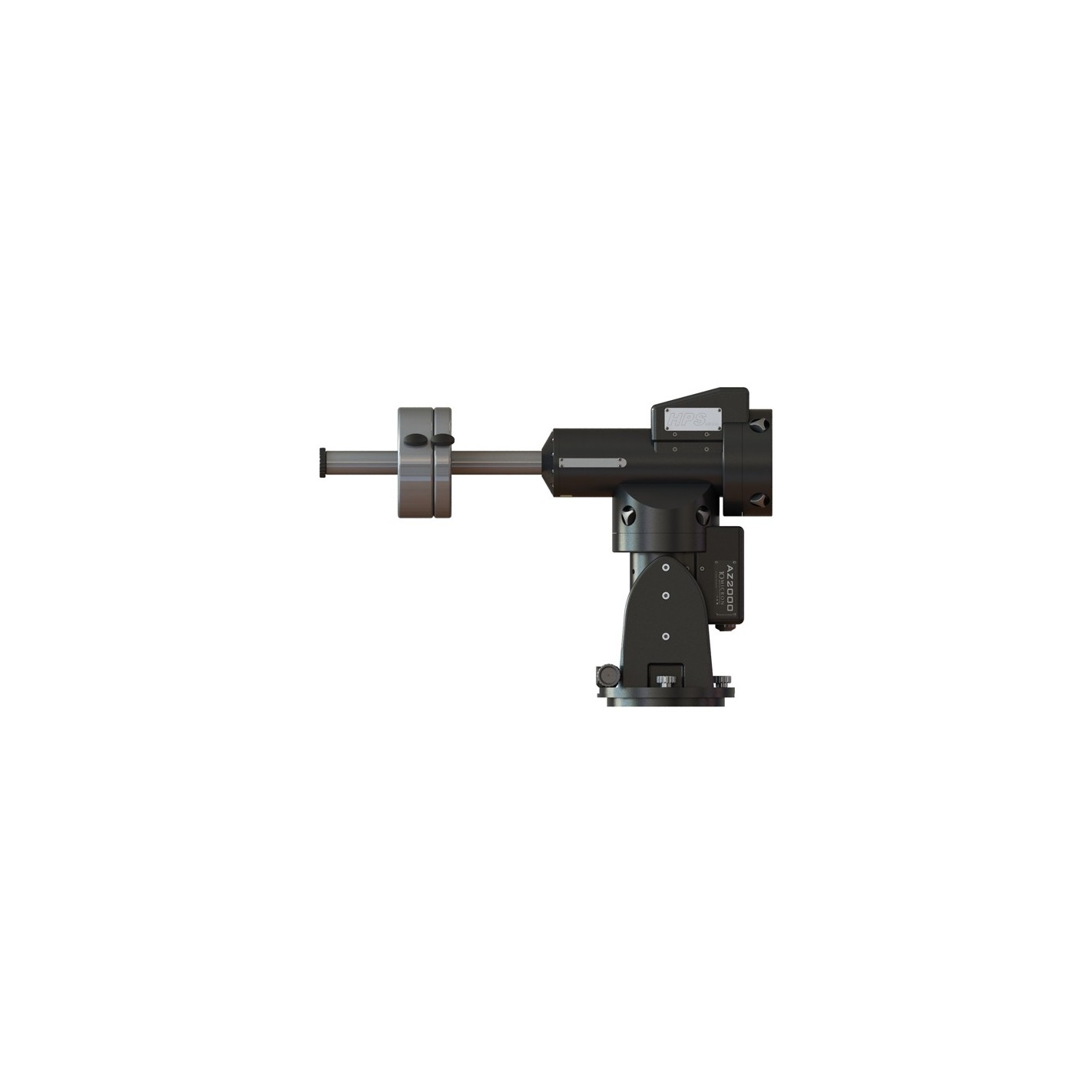

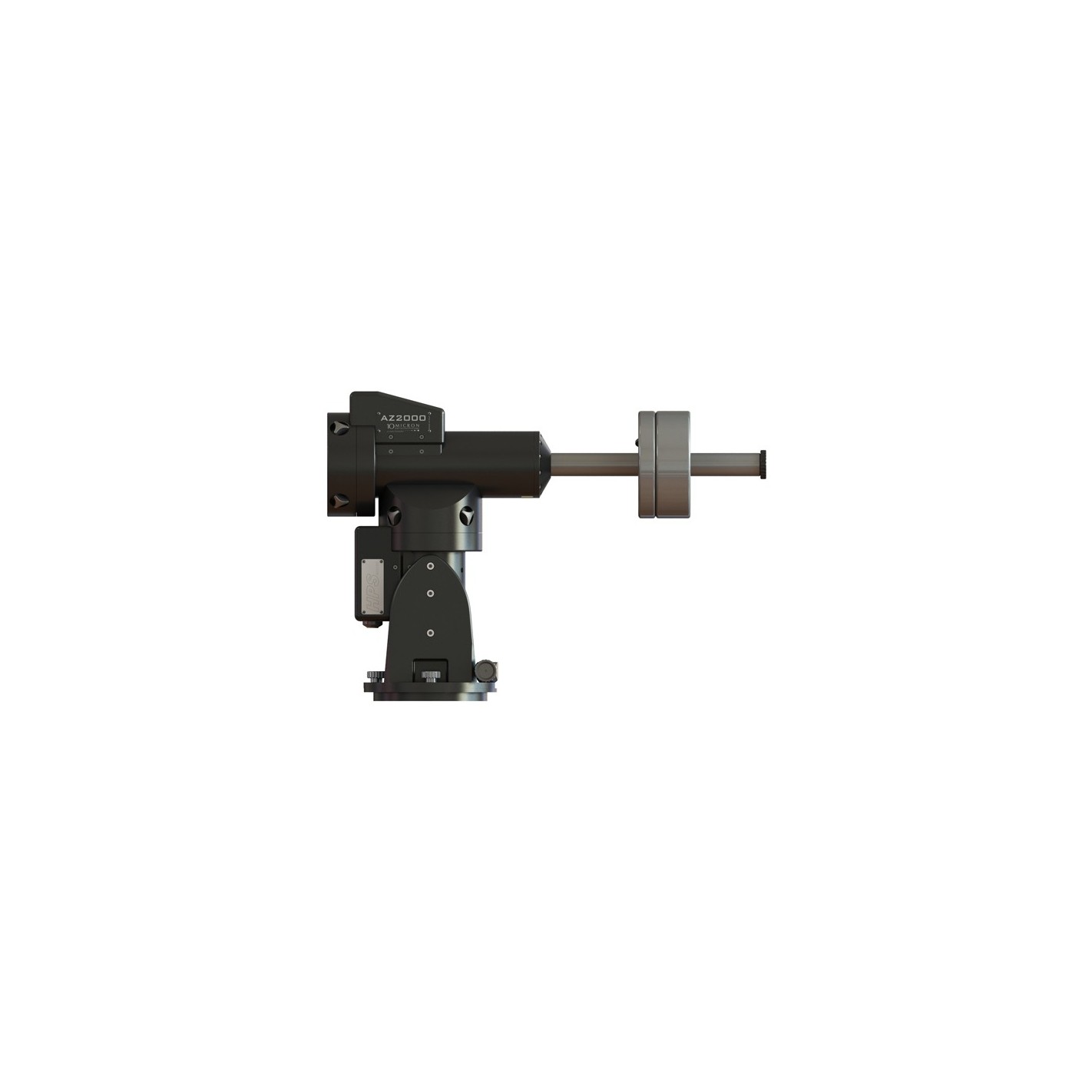

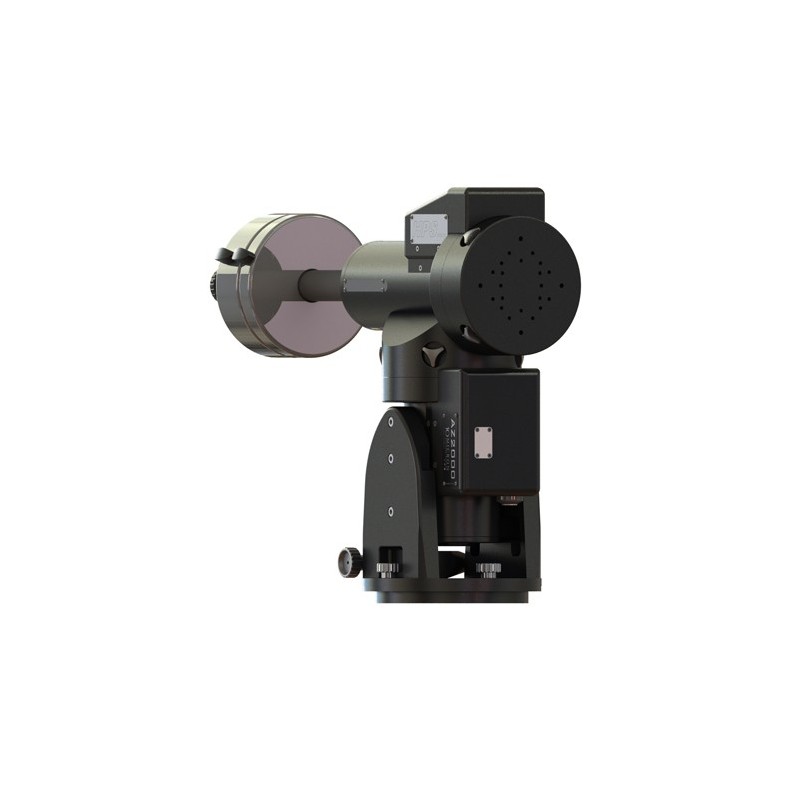

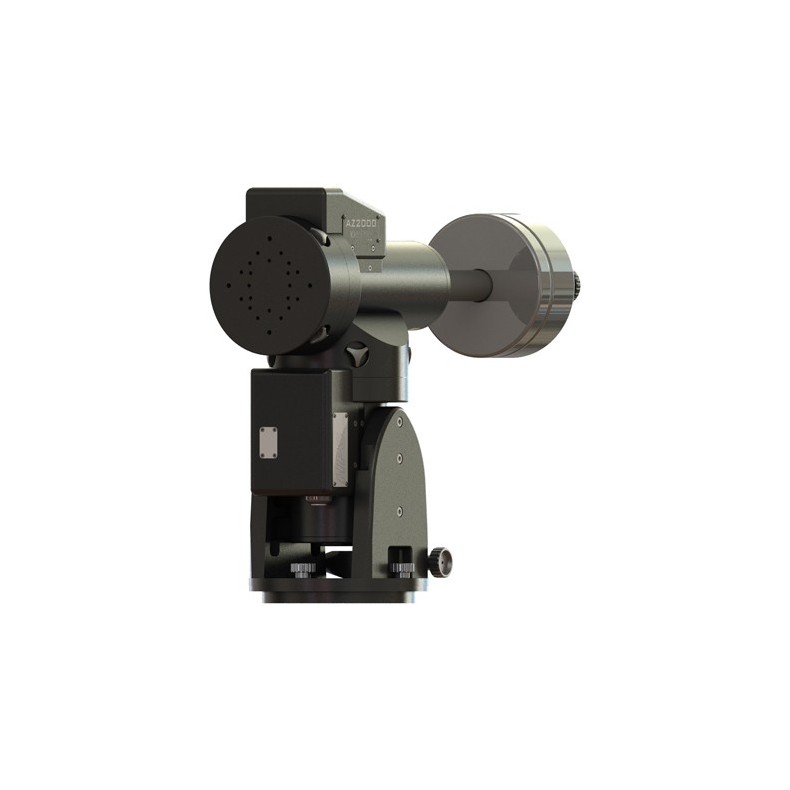

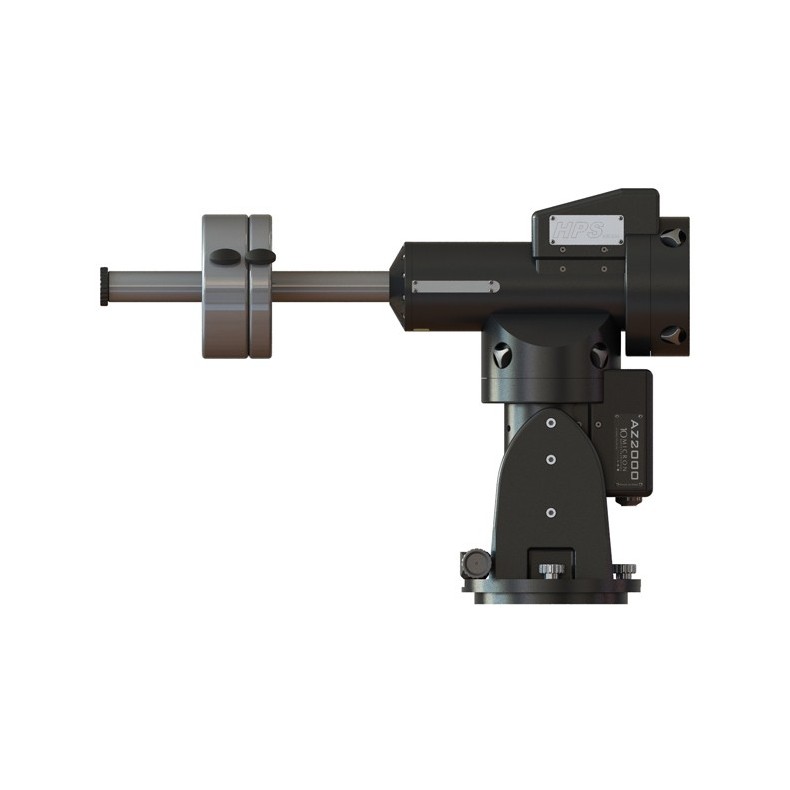

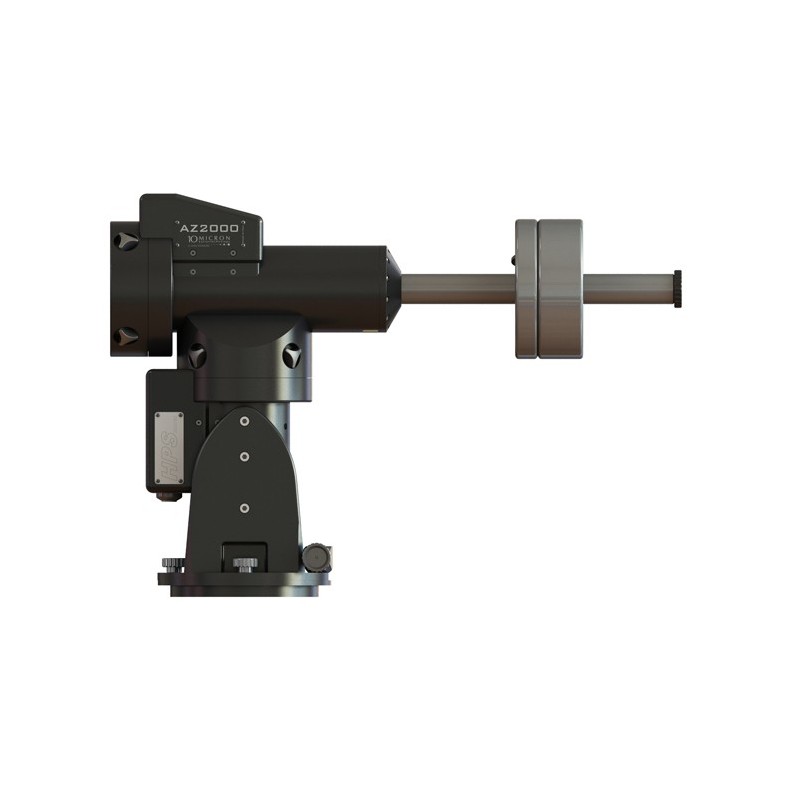

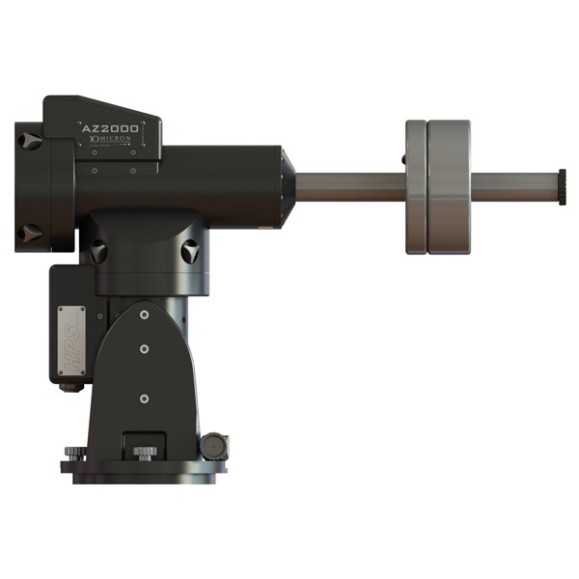

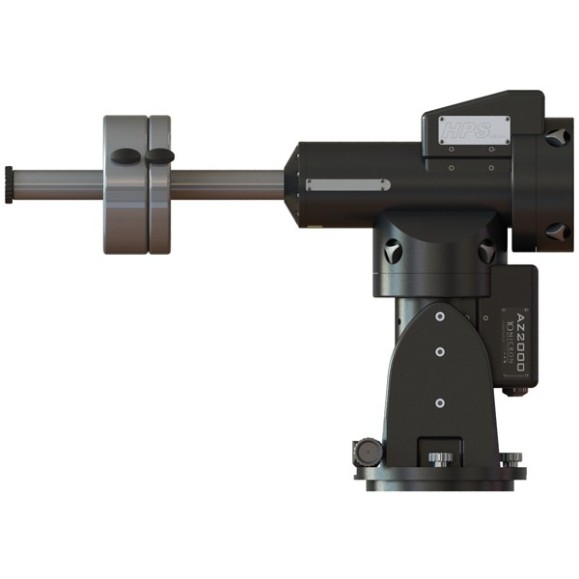

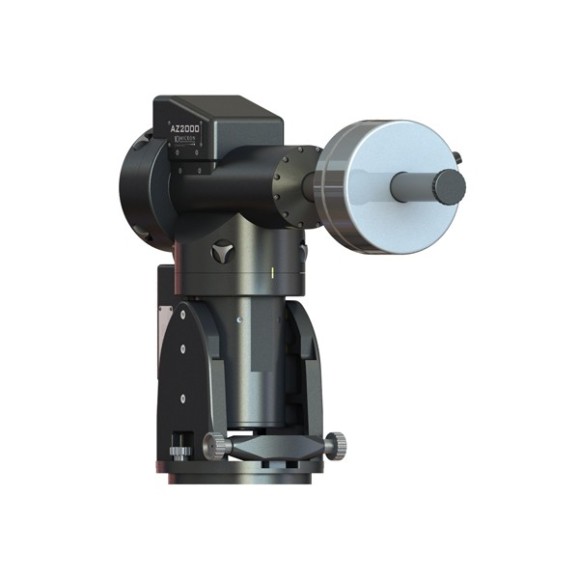

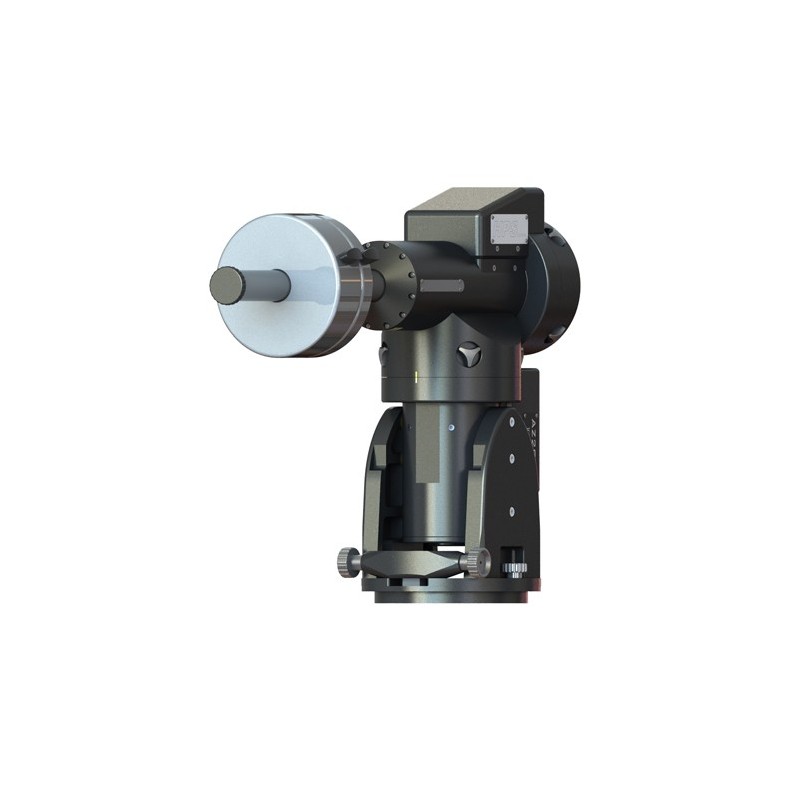

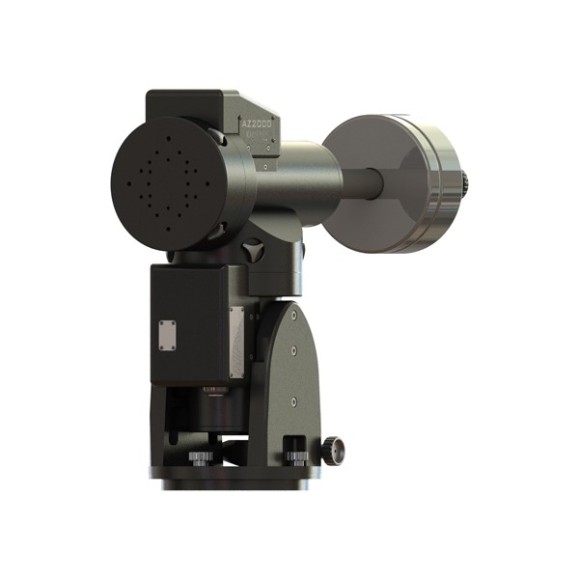

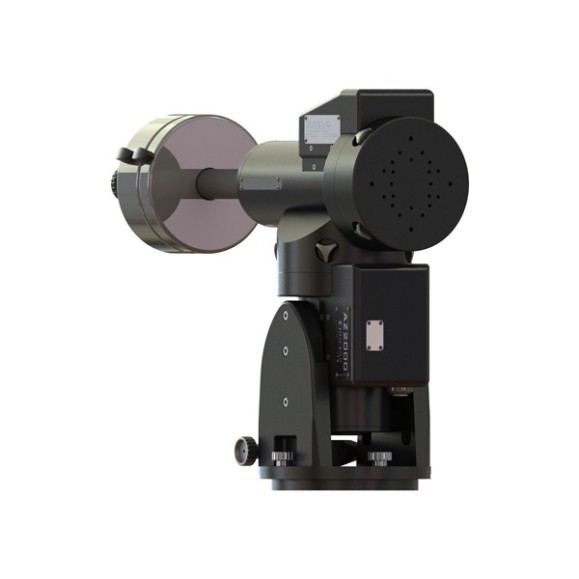

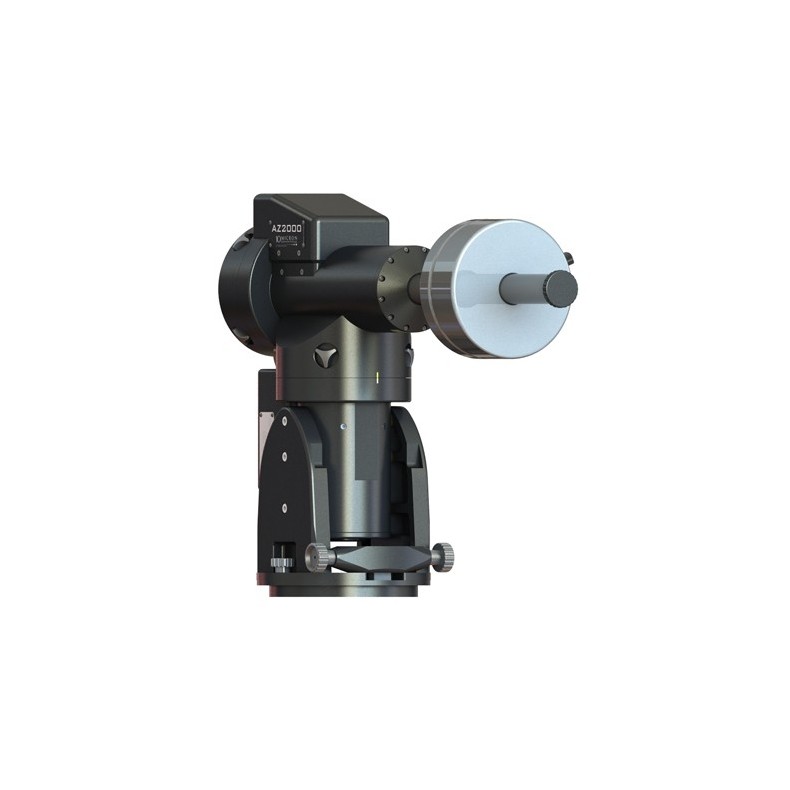

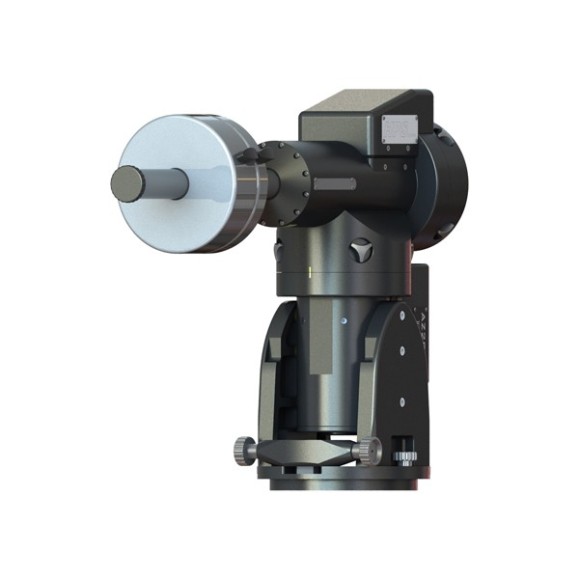

Montura Altacimutal 10Micron AZ 2000 HPS
Esta montura es la última versión del AZ2000, una montura altazimutal basada en la mecánica del GM2000. El AZ2000 HPS es un soporte de investigación muy versátil, perfecto para actividades científicas como seguimiento de satélites, mediciones fotométricas y astrométricas, aplicaciones de láser LiDaR, etc. Debido a su diseño altazimutal, es necesario un de-rotator de campo opcional (compatible con ASCOM) para obtener exposiciones prolongadas sin rotación de campo.
La versión estándar permite montar la óptica a un solo lado del soporte y se suministra con una barra de contrapeso corta. No es necesario contrarrestar exactamente el peso del telescopio: utilice contrapesos para aproximadamente el 50% de su carga útil para obtener una configuración suficientemente estable.
El AZ2000 original también se produjo en la versión especial "Antártida", que podía funcionar a temperaturas extremadamente bajas de -84ºC. ° C (-119F). Fueron necesarias consideraciones mecánicas y electrónicas especiales para diseñar y producir este montaje peculiar: desde la elección correcta de materiales y tamaños hasta el uso de lubricantes, cableado y conectores especiales y muy costosos. También se diseñó una carcasa especial para proteger contra la temperatura y la formación de cristales de hielo y que necesitaba diferentes niveles de sellos en función de la temperatura operativa efectiva.
Especificaciones técnicas:
- Tipo: Montura Alemana Altacimutal
- Peso (montura): 30 kg sin accesorios
- Capacidad de carga: 50 kg configuración estándar 1 telescopio /50 + 35 kg configuración opcional telescopio doble
- Rango de ajuste fino acimut (para orientación inicial): +/− 10°
- Barra contrapeso: 40mm diámetro, acero inoxidable, peso 4 kg
- Ejes: 50 mm diámetro, aleación de acero
- Cojinetes: Rodamientos precargados
- Coronas: 215 dients, 172 mm diámetro, bronce B14
- Bisenfín: 24mm, aleación de acero templado
- Sistema de transmisión: Sistema libre de backlash con correa de distribución y sistema automático de recuperación de backlash
- Motores: servo sin encobilla en ambos ejes
- Alimentación: 24 V DC
- Consumo: ~ 0,7 A en seguimiento ~ 3 A a máxima velocidad con picos de ~ 5 A
- Velocidad GOTO: ajustable desde 2°/s hasta 20°/s
- Precisión de apuntado: < 20” con software interno de mapeo de estrellas múltiple
- Precisión media de seguimiento: < +/− 1" típico para 15 minutos (< 0.7" RMS) con software interno de mapeo de estrellas múltiple y compensación de flexión y de error en la alineación polar.
- Paradas de seguridad: +/− 150° en AZ (software) +/− 155° en AZ (mecánica) y +/− 95° en Alt (software) +/− 100° en Alt (mecánica)
- Rango operacional de temperaturas (estándar): - 15° C a + 35° C
- Rango almacenaje de temperaturas: - 40° C a + 50° C
- Rango operacional especial de temperatura: Opcional, para trabajar a temperaturas muy bajas. Póngase en contacto con Telescopiomania para más detalles.
- Puertos de comunicación: RS–232; GPS; autoguiado ST-4; Ethernet
- Base de datos: Estrellas: por nombre, designación Bayer, designación Flamsteed, Catálogo Bright Star, SAO, HIP, HD, PPM, ADS, GCVS. Cielo profundo: M, NGC, IC, PGC ,UGC limitado hasta mV = 16. Sistema Solar: Sol, Luna, planetas, asteroides, cometas, satélites artificiales. Coordenadas ecuatoriales y altacimutales. Objetos definidos por el usuario, posiciones de giro rápido.
- PC control: Control remoto vía RS-232 o Ethernet; driver ASCOM propio o compatibble con los de MEADE; actualización de firmware y elementos orbitales como cometas, asteroides y estrellas artificiales y satélites artificiales vía RS-232 o Ethernet, panel de control virtual vía RS-232 o Ethernet. Wi-Fi incluido.
Montura AZ2000 HPS – con encoders absolutos de precisión en ambos ejes, caja de control con ordenador a bordo (Procesador Linux), V. 2 – HPS versión de firmware, sistema autónomo (no se necesita PC), mando de control profesional con display gráfico y control de temperatura, cables, barra de contrapeso y caja de transporte con espuma de alta densidad cortada a medida.
