Aplanador TS-Optics 1.0x para refractores y sensores Full frame - conexión M63x1
Este corrector es adecuado para refractores a partir de 500 mm de distancia focal. Funciona, entre otros, muy bien con los apocromáticos PHOTOLINE y con los refractores TS-Optics ED a partir de 4" de apertura. El corrector ofrece un 100% de iluminación y corrección hasta 45 mm (círculo de imagen), por lo que puede utilizarse muy bien para cámaras con sensores de tamaño full-frame.
La conexión al enfocador del telescopio:

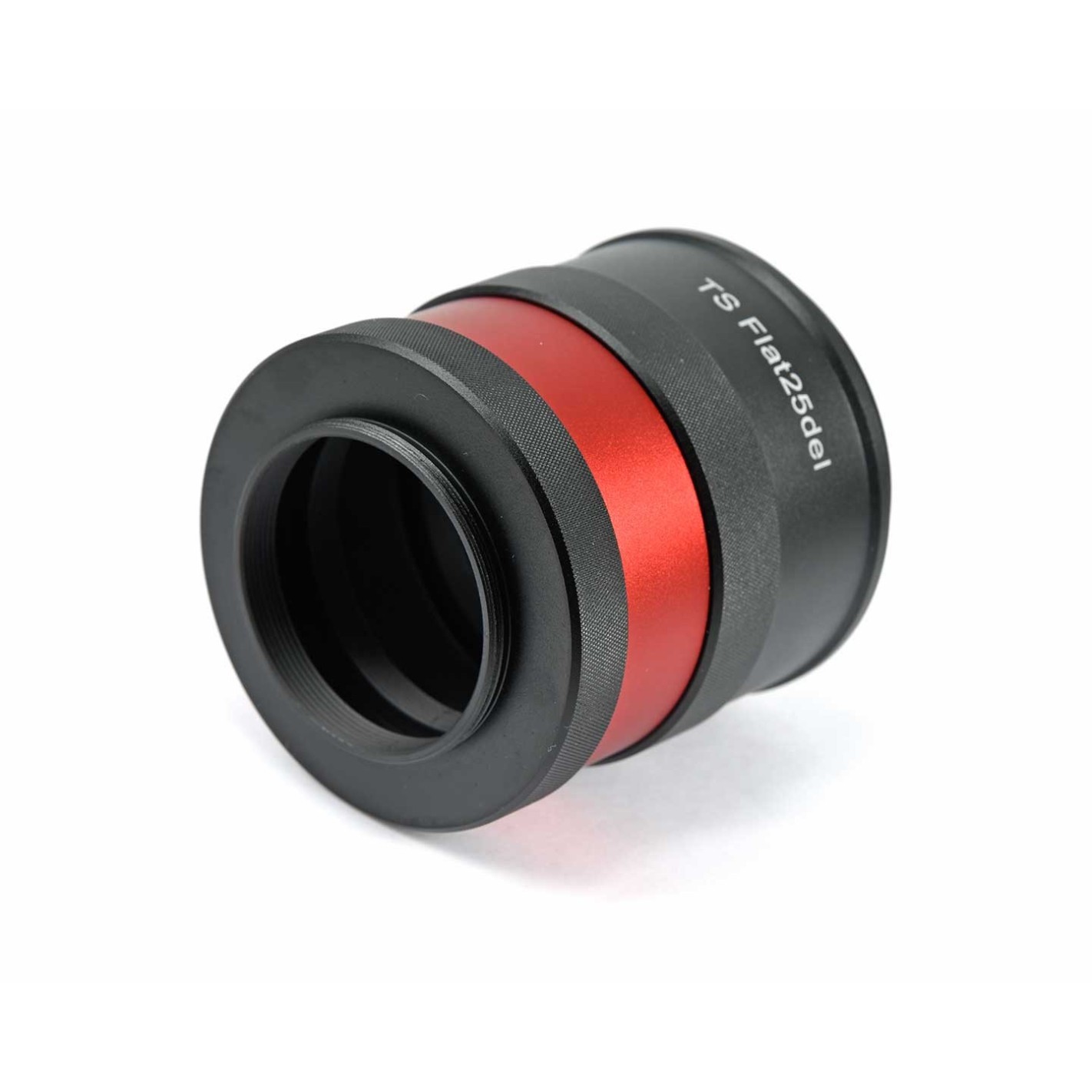

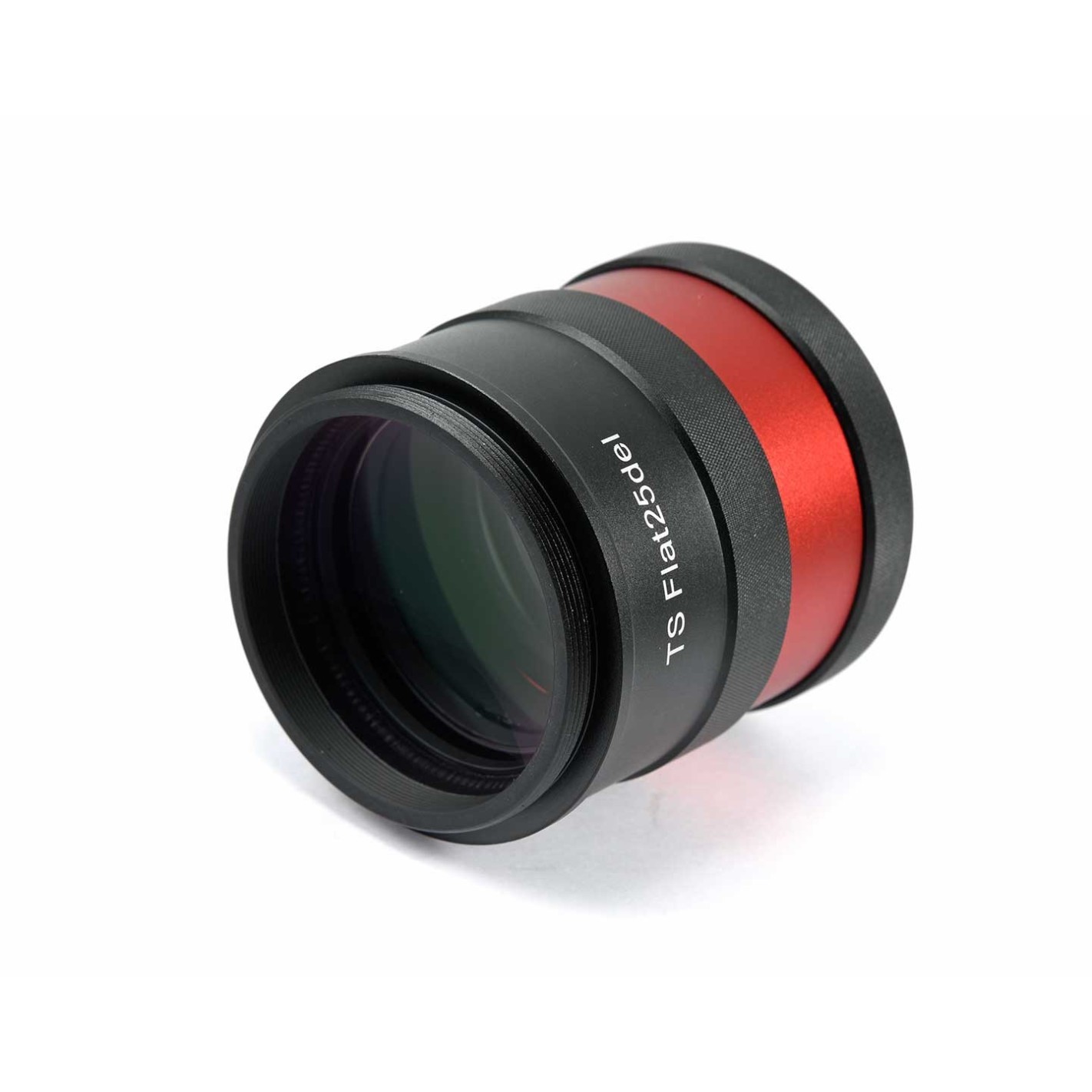

El corrector TSFlat25Del tiene una rosca M63x1 (macho) en el lado del telescopio. Varios enfocadores ya tienen la rosca hembra correspondiente. Para otros enfocadores, ofrecemos los adaptadores de conversión correspondientes.

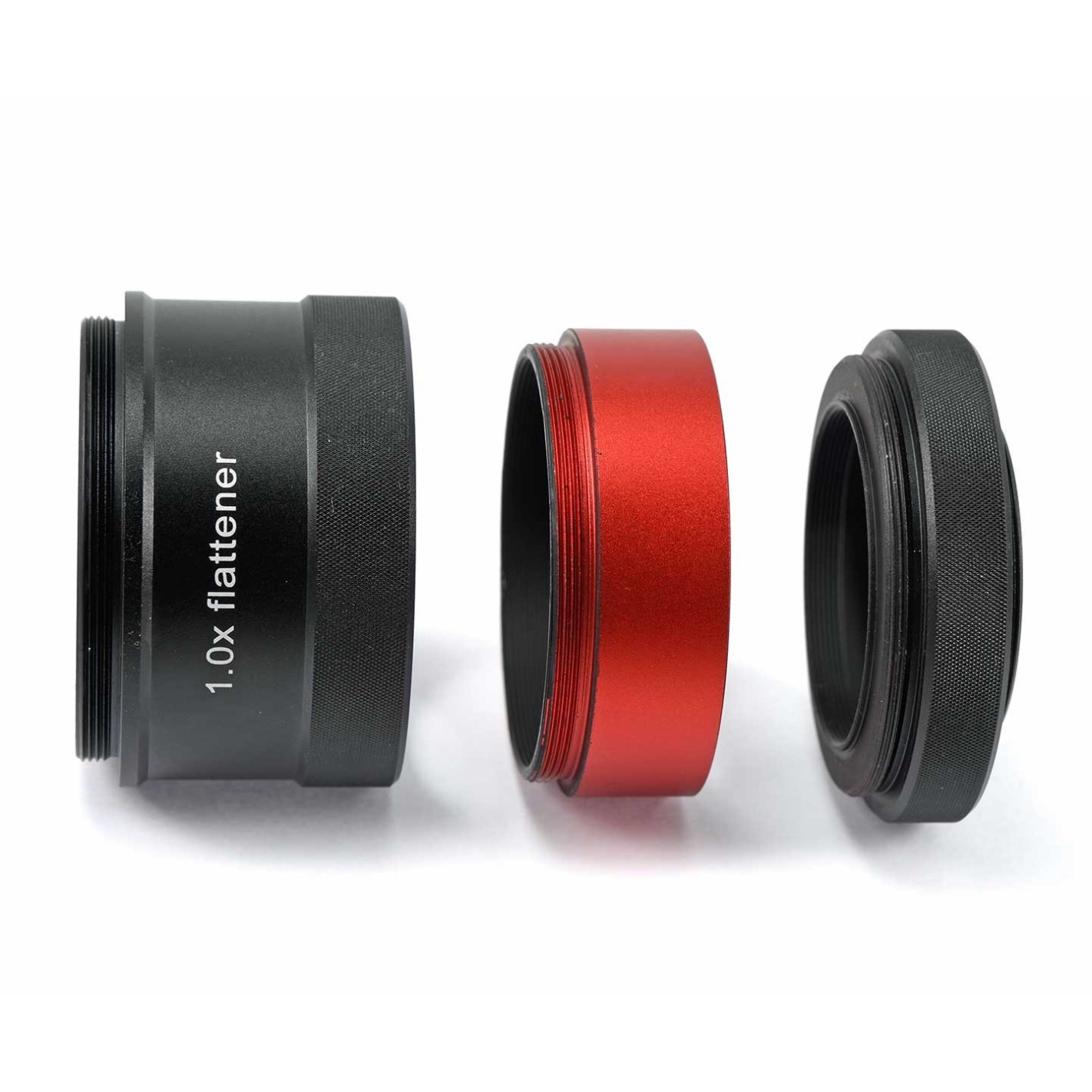

Atención: El orden de adaptación es - del telescopio a la cámara:
1. el propio corrector - el anillo moleteado está en el lado del anillo de distancia rojo.
2. el anillo de distancia rojo
3. el adaptador de transición a M48
Conexión de la cámara:
El TSFLAT25Del ofrece dos posibilidades para la conexión de la cámara:
♦ Directamente al corrector, hay una rosca hembra M63x1. La generosa distancia de trabajo de esta rosca es de 85 mm. Por lo tanto, usted tiene suficiente espacio para los accesorios como las ruedas de filtro, el guiado fuera del eje y mucho más.

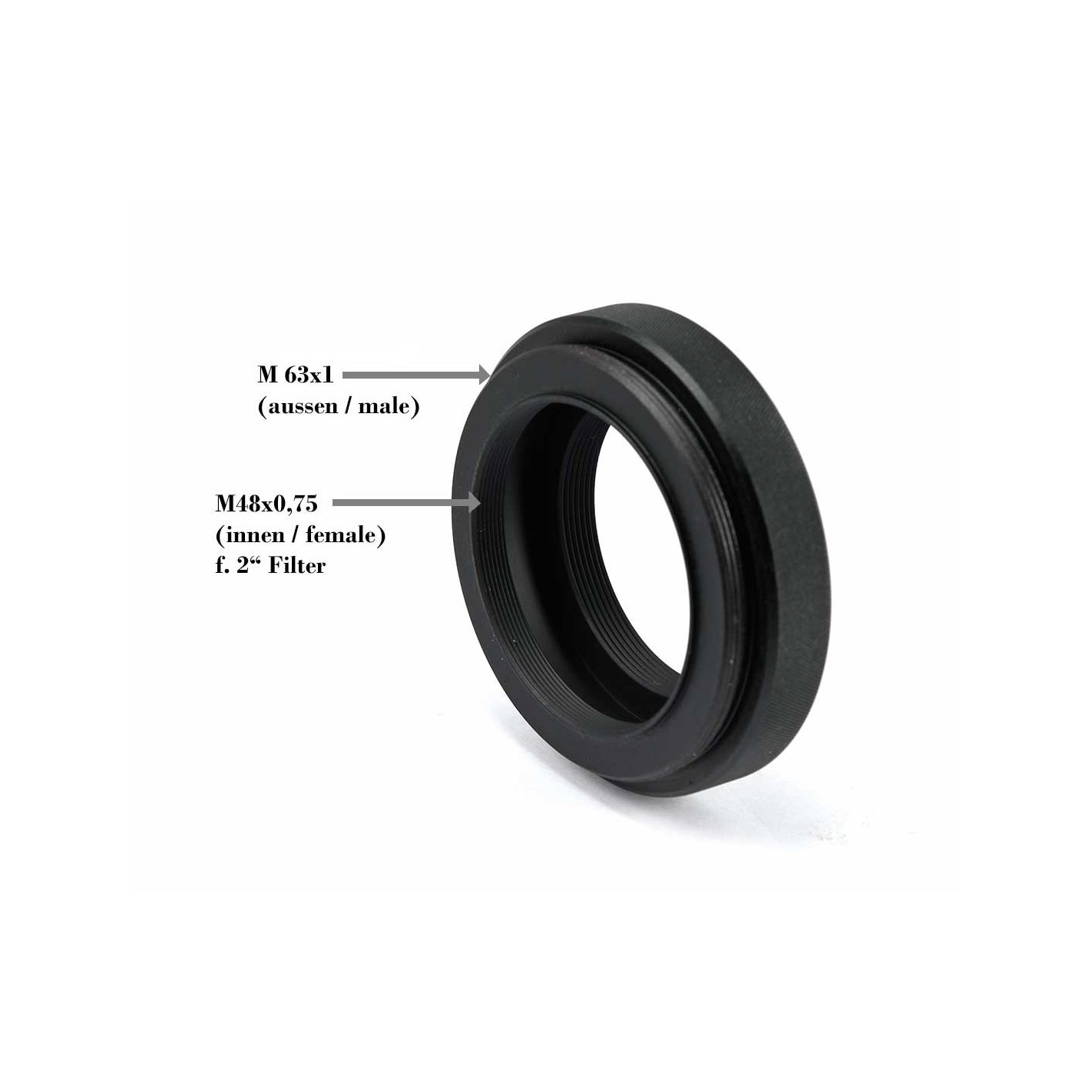

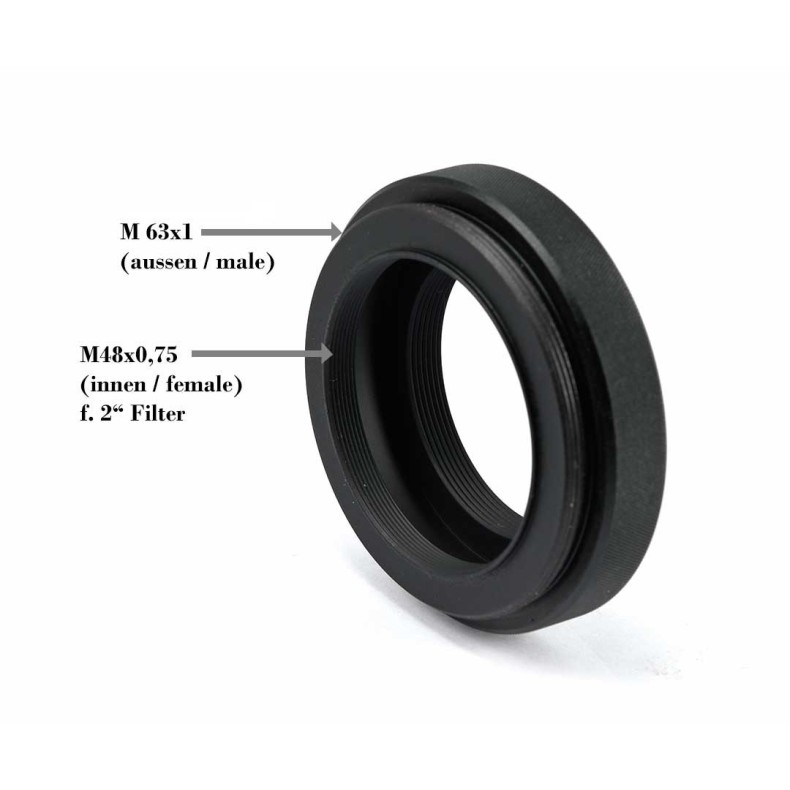

♦ También hay un adaptador de conversión a M48x0,75 incluido en el volumen de suministro. La distancia de trabajo de esta rosca es exactamente de 55 mm. Esto es perfecto para acoplar cámaras DSLR (solo anillo en T + cámara) o cámaras astro. El adaptador tiene sentido si la cámara debe conectarse directamente al corrector.
El aplanador es adecuado para los siguientes telescopios y para telescopios con una distancia focal y una relación focal similares:
A partir de 700 mm de distancia focal, se aplica 55 mm de distancia de trabajo de la rosca M48 con el tubo de extensión M63.
- Refractores TS-Optics ED con al menos 700 mm de distancia focal
- TS-Optics PHOTOLINE apos con al menos 700 mm de distancia focal
- Todos los demás refractores con al menos 700 mm de distancia focal
- Telescopios RC de TS-Optics o Astro Tech con 10" de apertura o más
- Refractores entre 600 mm y 700 mm de distancia focal: La distancia de trabajo aumenta en 5 mm.
- Refractores entre 500 mm y 600 mm de distancia focal: La distancia de trabajo aumenta en 10 mm
- Para los refractores con una distancia focal aún más corta recomendamos otros correctores.
Resumen caracterísitcas generales:
- Conexión en el lado del telescopio: Rosca M63x1 (macho)
- Conexión en el lado de la cámara: Rosca M48x0,75 (macho) y rosca M63x1 (hembra)
- Distancias de trabajo: 55 mm desde la rosca exterior M48x0,75 y 73 mm (si se omite la extensión M63)
- Distancia máxima de trabajo desde la rosca interior M63x1: 85 mm - espacio suficiente para casi todas las adaptaciones
- Rosca de filtro M48x0,75 para el uso de filtros de nebulosa de 2" en el adaptador de la cámara
- El corrector no modifica la distancia focal - factor 1,0
- La posición del plano focal del refractor no se modifica.
- Campo de imagen totalmente iluminado y corregido: formato full frame de 45 mm.
- El corrector también es adecuado para los telescopios RC de Astro Tech, TS-Optics, GSO, ...
Especificaciones técnicas:
- Modelo: Aplanador TS PhotoLine 1.0
- Conexión en el lado del telescopio Rosca M63x1 (macho)
- Conexión 1 en el lado de la cámara: Rosca M63x1 (hembra) - distancia de trabajo 85 mm
- Conexión 2 en el lado de la cámara: Rosca M48x0,75 (macho) - distancia de trabajo 55 mm y 73 mm
- Campo totalmente iluminado: 45 mm
- Número de elementos: 2 lentes
- Factor: 1,0 - sin cambio de distancia focal en el plano focal
- Recubrimiento: Multicoating
- Diámetro de la carcasa 69 mm
- Longitud: 70 mm sin la rosca macho
