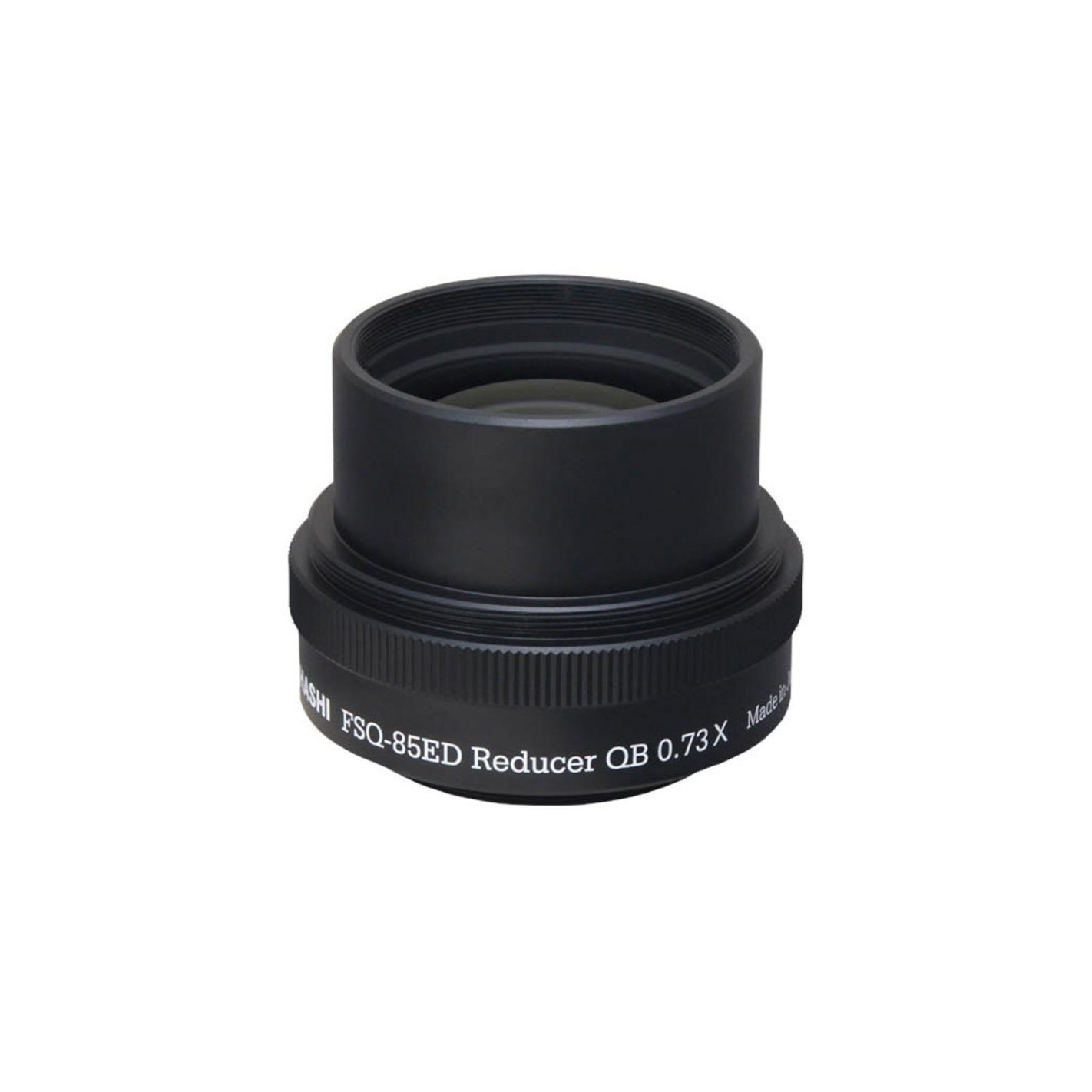

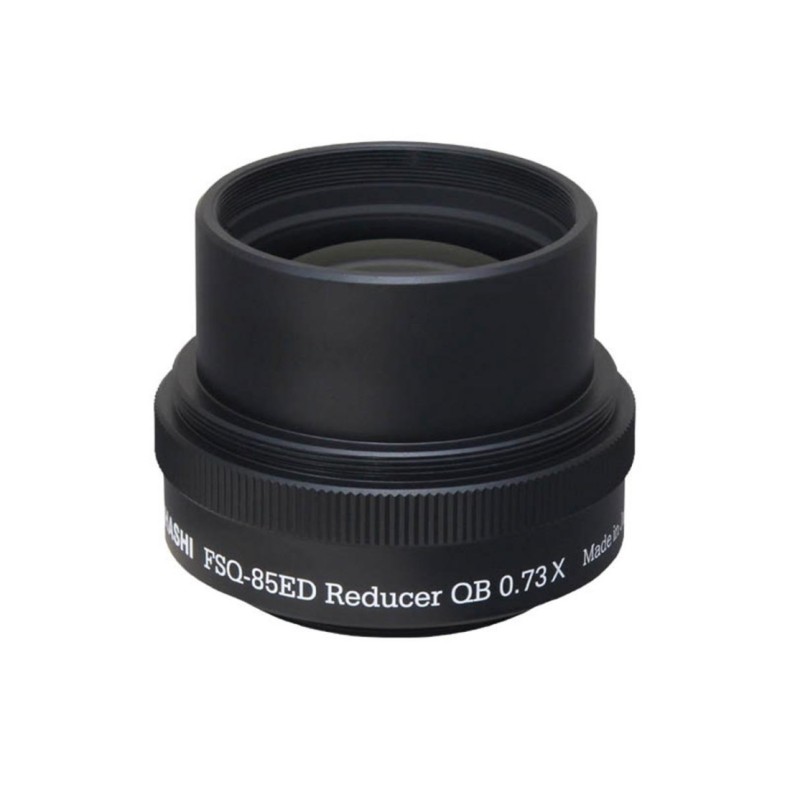

Reductor focal Takahashi RD-QB 0,73x (18B) para FSQ-85EDX
El diseño clásico de Petzval de los tubos Takahashi FSQ fue suficiente para proporcionar un rendimiento óptico de alta gama con sistemas de disparo en formato APS-C. Se corrigió la aberración central y se contuvo la curvatura del campo en la periferia. Pero con la aparición de sensores de fotograma completo con píxeles pequeños, el reductor existente, el modelo QE0.73x, muestra sus límites.
Por ello, Takahashi decidió modernizar el reductor de focal específica de su astrógrafo FSQ-85EDX para adaptarlo a las limitaciones de los sensores digitales que se ofrecen actualmente en el mercado, recuperando así todo su potencial astrofotográfico.
La revisión del reductor de 0,73x del refractor Takahashi FSQ-85EDX es la continuación lógica de la aparición del corrector de campo de 1,01x cuyo objetivo era permitir al astrógrafo cubrir perfectamente todo el formato.
Con el reductor QB0.73x se mejora la curvatura del campo y la distancia focal se reduce casi una cuarta parte; la distancia focal aumenta a 330 mm (F/D 3,9).
Aspecto del centro y las 4 esquinas de una imagen tomada con una cámara ZWO ASI2600MC Pro asociada al telescopio Takahashi FSQ-85EDX equipado con el reductor QB0.73x.
El reductor utiliza un nuevo vidrio ED, altamente refractivo y de muy baja dispersión. Está formado por 4 lentes divididas en 2 grupos. El cromatismo se reduce aún más y el tamaño de la mancha RMS en la periferia del campo se reduce a la mitad, reduciendo el tamaño de las estrellas en un tercio.
En el centro, el radio del punto es de 1,6 micrones RMS, 1,9 micrones en la periferia del formato APS-C y 3,9 micrones en el borde del formato APN. Con estas prestaciones, el FSQ-85EDX confirma su reputación de excelencia en astrofotografía, incluso cuando se combina con los actuales sensores digitales de fotograma completo .
Ensamblaje
El reductor QB0.73x se atornilla directamente al collar de marco giratorio ubicado en la salida del visor Takahashi FSQ-85EDX.
El backfocus mecánico del corrector es de 72,2 mm y la rosca de salida es en formato macho M56x0,75. Para recuperar los 56,2 mm necesarios para montar un anillo T de campo amplio y una cámara, es imprescindible utilizar el adaptador fotográfico CA-35 (SKY-90, ref. TATKA35201) a la salida del reductor.
El montaje de una cámara ZWO se realiza de la misma forma, utilizando el CA-35 (SKY-90). Para recuperar las roscas de entrada del tren de accesorios ZWO (M48 o M42), deberá pasar por el anillo de conversión OU073 especialmente diseñado por el distribuidor.

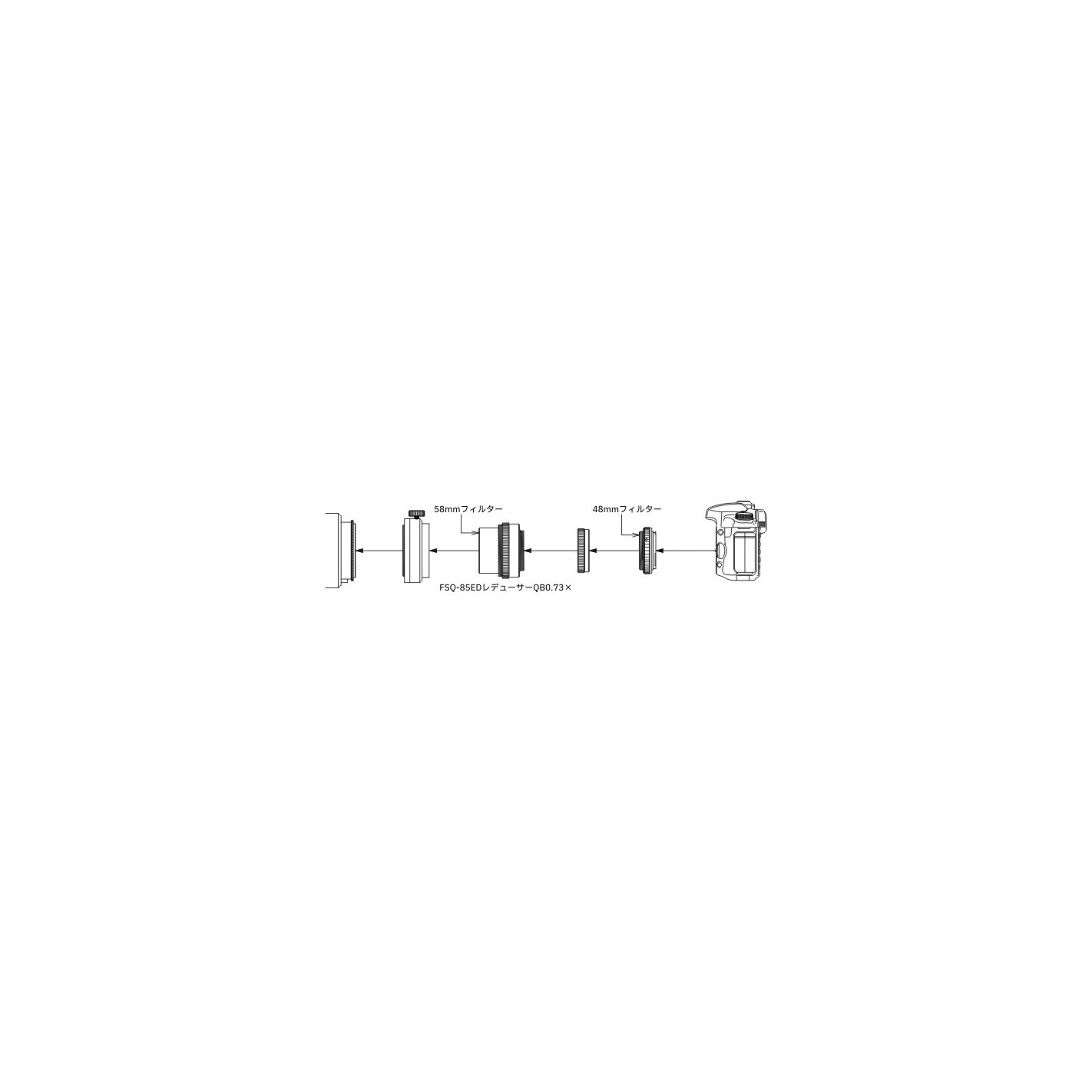

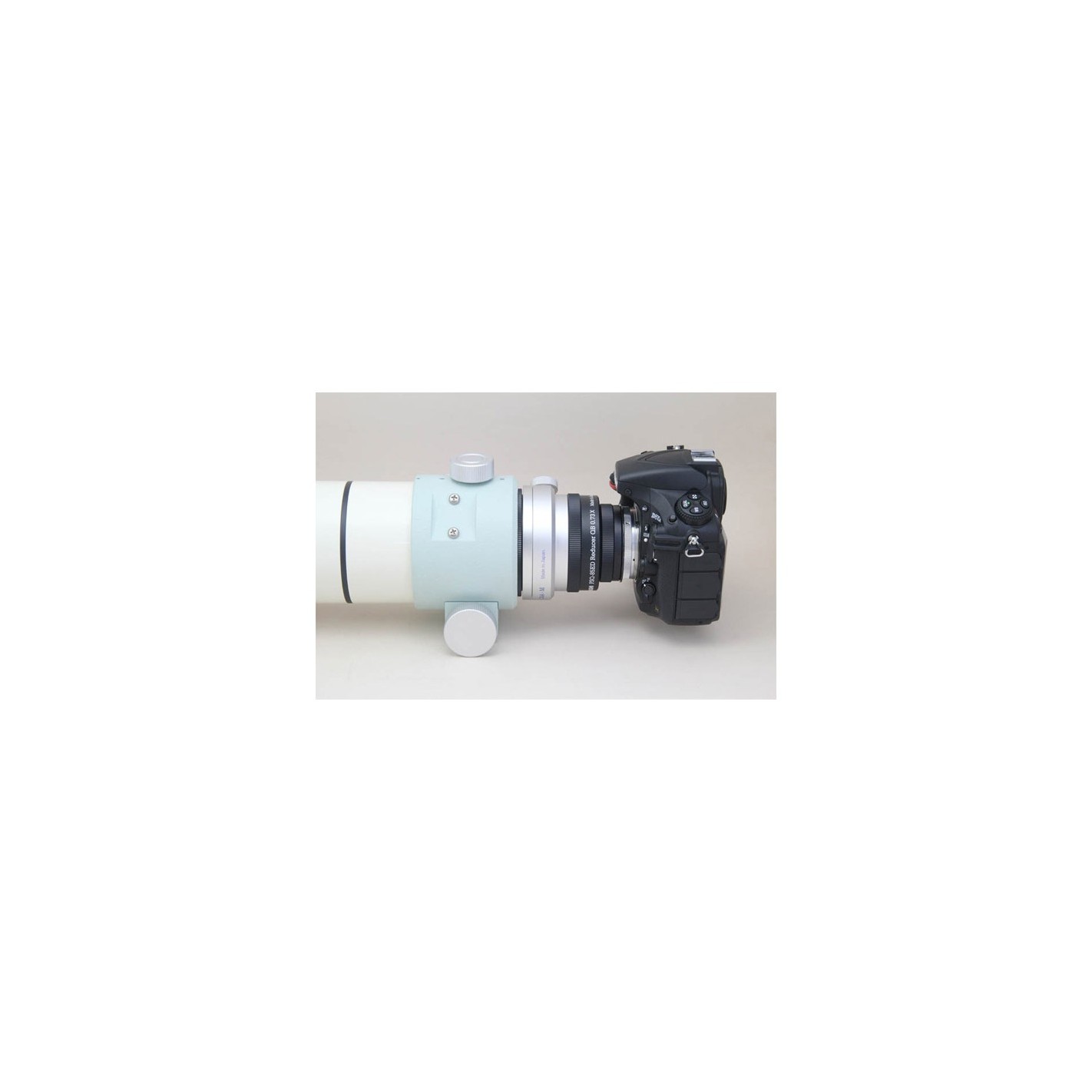

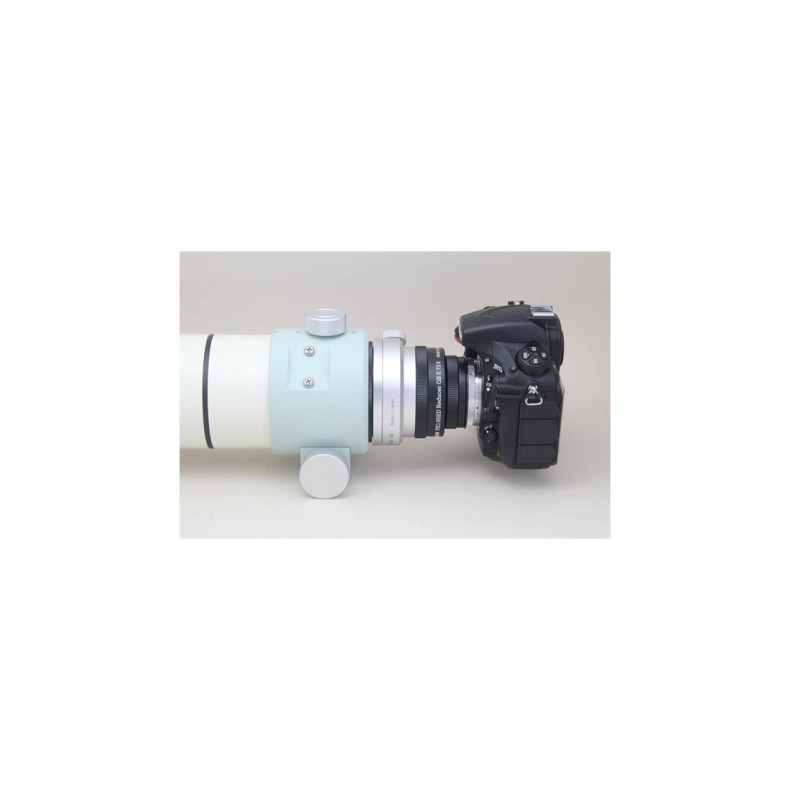

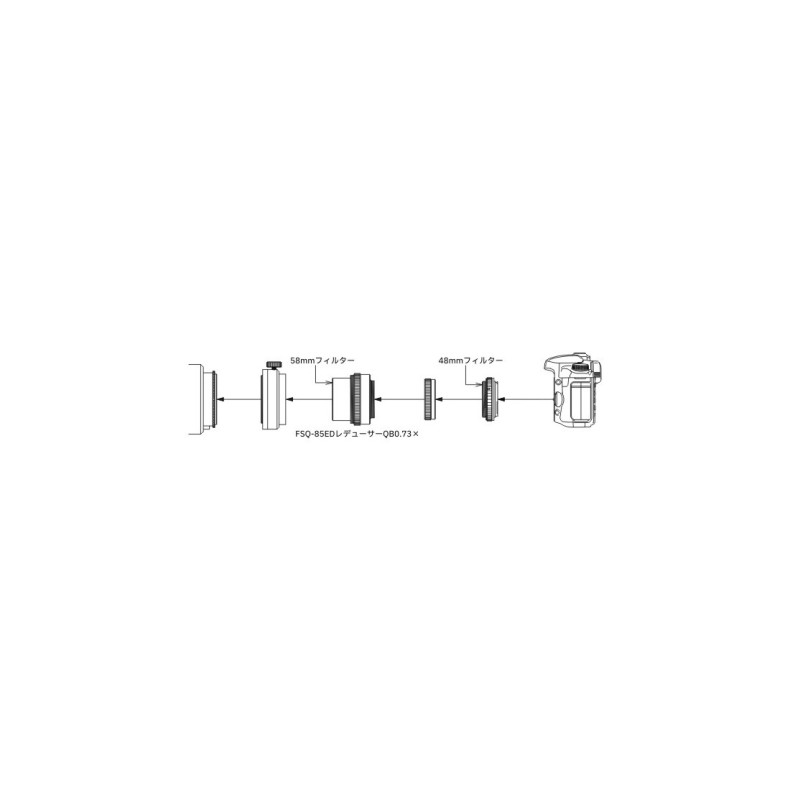

Montaje de una caja de cámara detrás del reductor Takahashi QB0.73x para FSQ-85EDX
