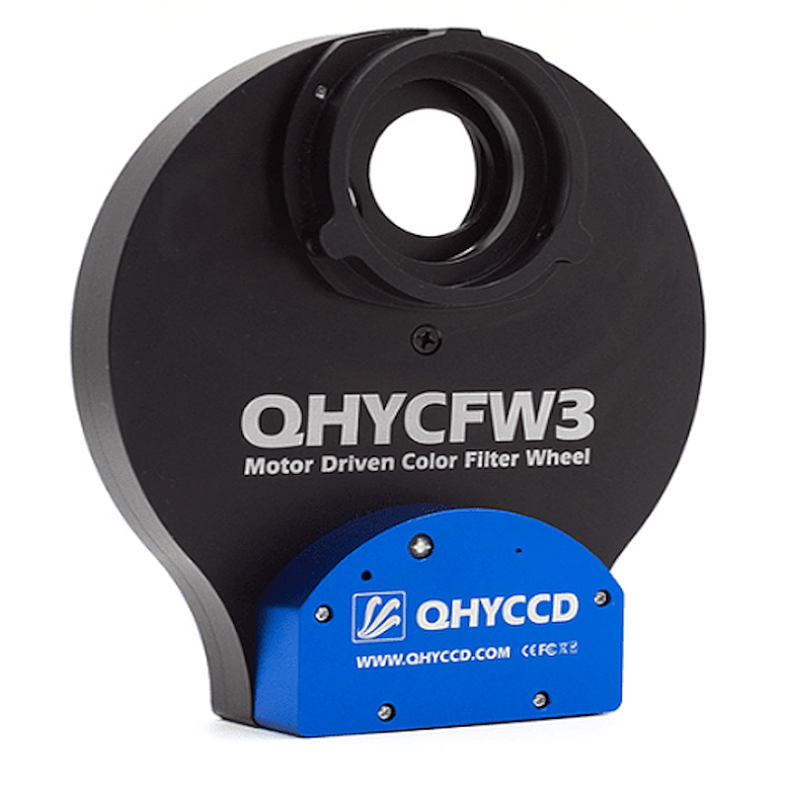

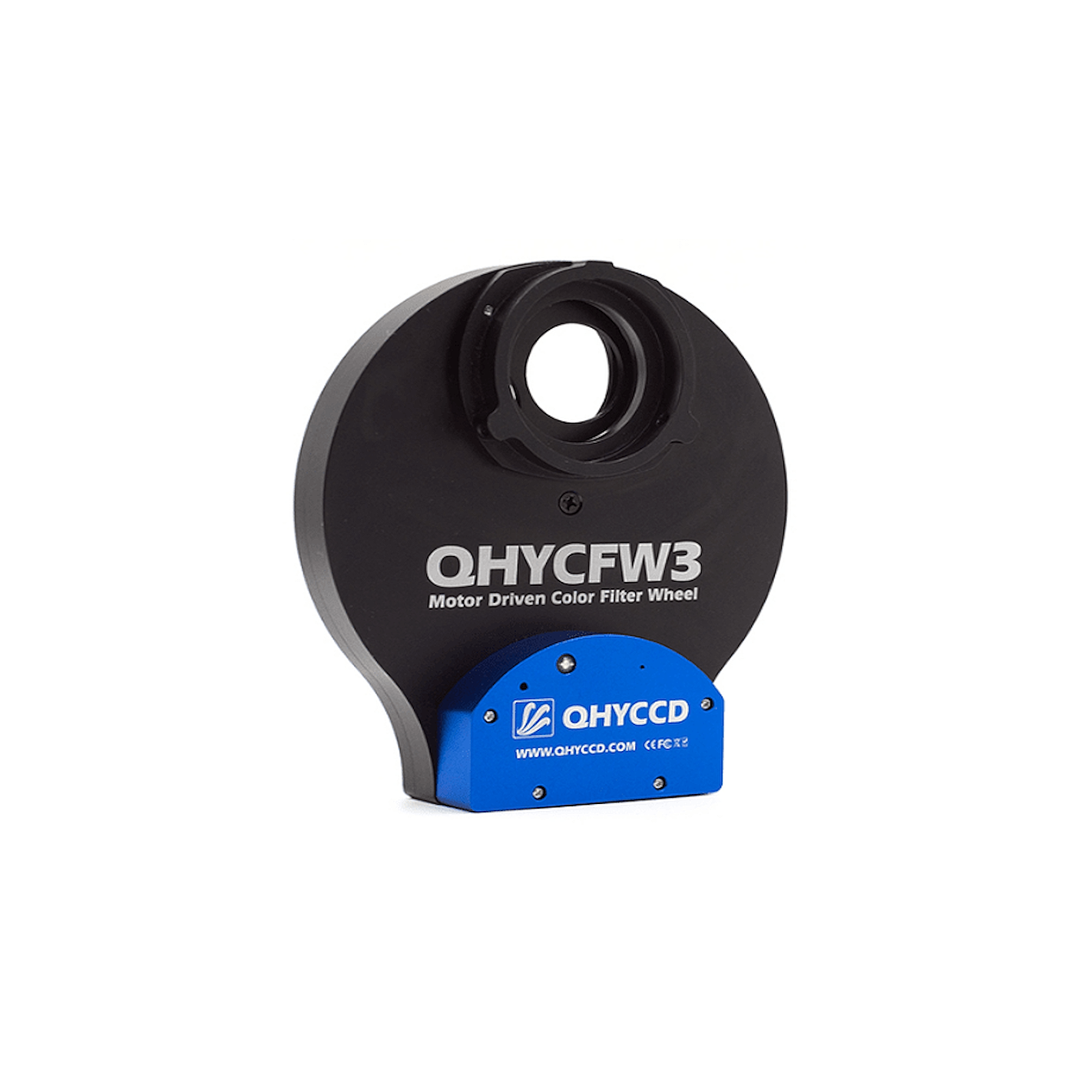

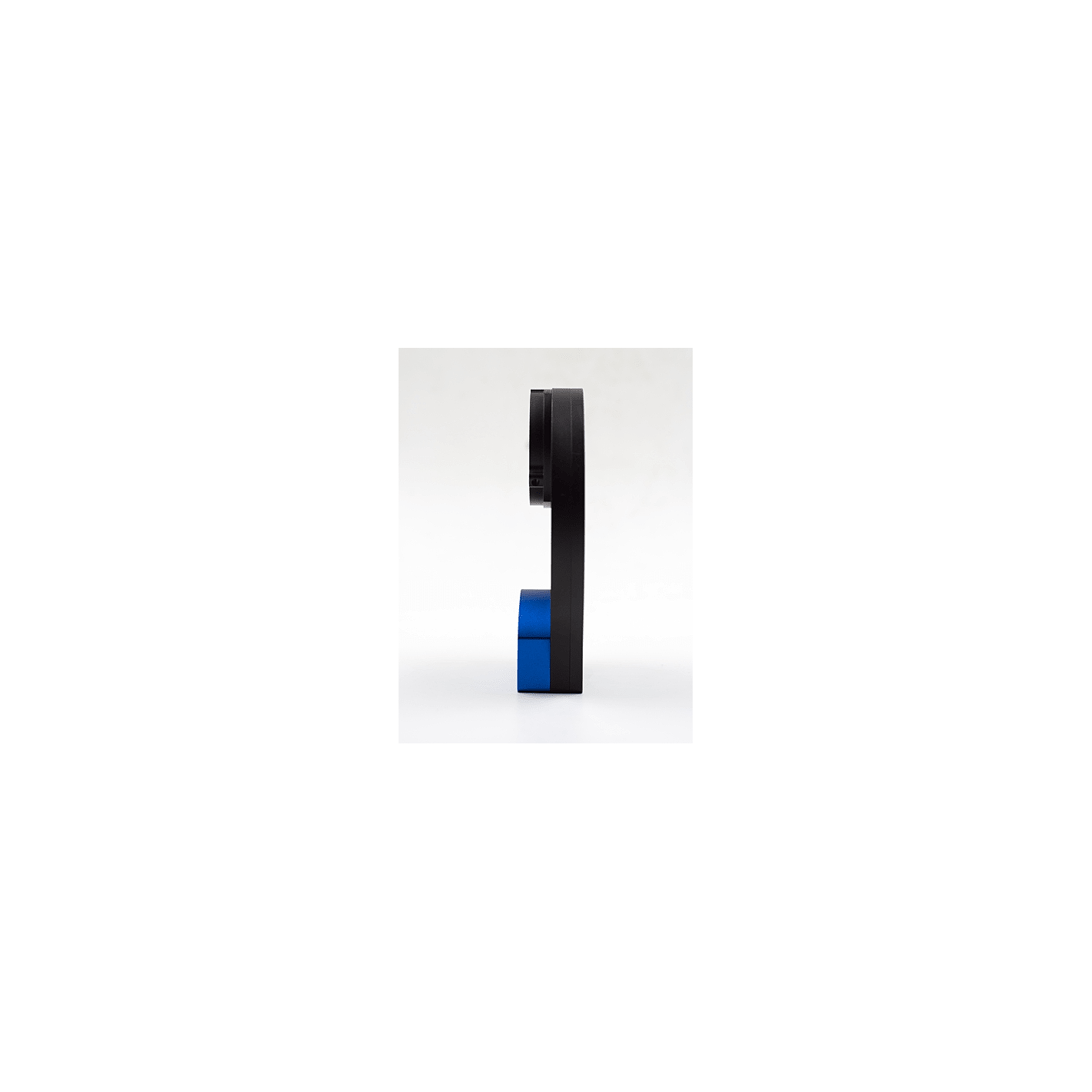

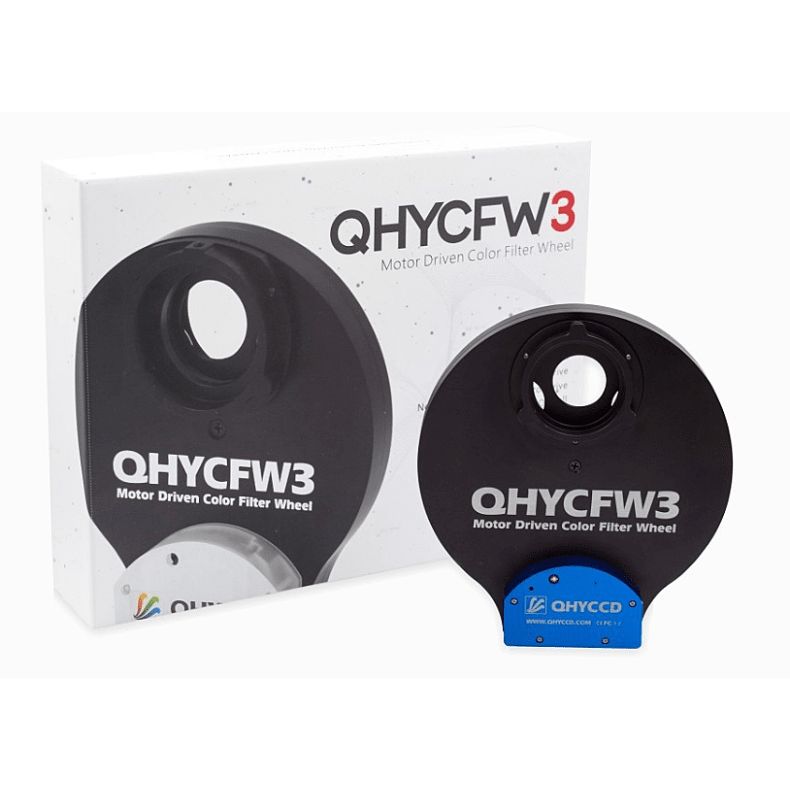

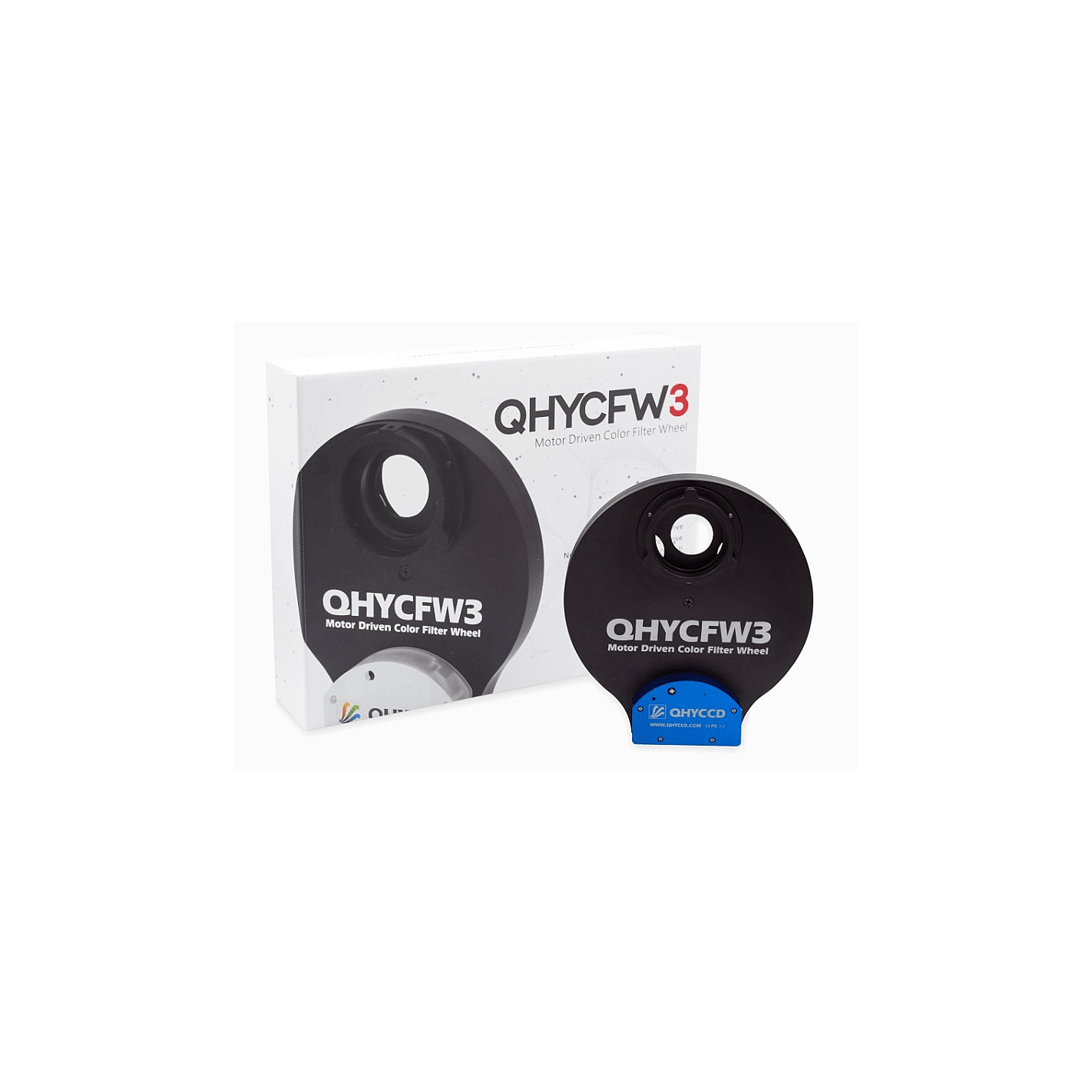

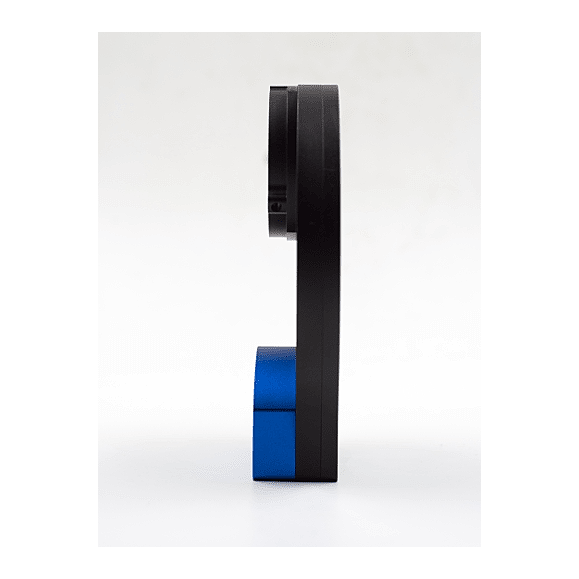

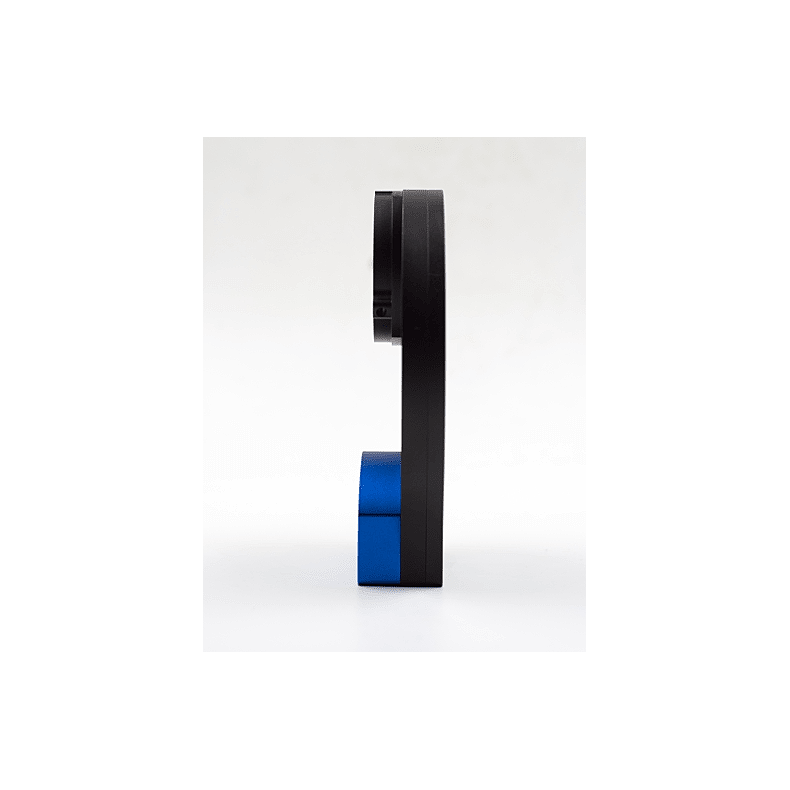

Las ruedas portafiltros QHYCFW3 mejoran a sus antecesoras las rueda portafiltros QHY 2ª. Gen., con un nuevo motor de transmisión por fricción (en lugar de los engranajes que utilizaba la versión anterior), sin holgura y que permite un posicionamiento y detención de alta precisión.
Se trata de un motor paso a paso híbrido ultrafino de alta calidad con mayor precisión y menor ángulo de paso que viene cerrado y por tanto protegido de polvo u otros agentes externos lo que mejora su fiabilidad y vida útil del motor. Este motor permite invertir la dirección de rotación del carrusel que puede girar en sentido de las agujas del reloj, o al contrario.
Cuenta con dos modos de control y el cambio entre ambos es sencillo con un botón.
-
-
- Puerto QHYCFW de 4 pines
- Puerto USB
|
Mo
del
|
Thickness + backfocus consumed by camera-side adapter * |
Carrousel
Filter Supported
|
Thread (Both sides)
6-hole pattern radius/diameter
|
Camera side adapter: inside diameter / total thickness |
Available filter height limitation
|
Weight |
QHYCFW3S-US
(UltraSlim) |
15,5 mm.+4mm. |
7 Positions – 1,25″
7 positions – 31 mm. |
M-42 – R 27 / ø 54 |
2″ – 11mm. |
5.5 mm. |
419 gr. |
QHYCFW3S-SR
(Standard) |
20 mm.+4mm. |
7 Positions – 1,25″
7 positions – 31 mm. |
M-42 – R 27 / ø 54 |
2″ – 11mm. |
10 mm. |
446 gr. |
QHYCFW3M-US
(UltraSlim) |
17 mm.+2mm. |
7 positions – 36 mm. |
M-54 – R 31 / ø 62 |
2″ – 9mm. |
5.5mm |
691 gr. |
QHYCFW3M-SR
(Standard) |
20,5 mm.+2mm. |
5 positions – 2″
5 positions – 50 mm. (round) |
M-54 – R 31 / ø 62 |
2″ – 9mm. |
10 mm. |
728 gr. |
| QHYCFW3L |
21,5 mm. |
7 Positions – 2″
7 Positions – 50mm. (round) |
M-54 – R 31 / ø 62 |
2″ – 9mm. |
10 mm. |
911 gr. |
| QHYCFW3XL |
21,5 mm. |
9 Positions – 2″
9 Positions – 50mm. (round)
7 Positions – 50*50 mm. (square) |
M-62×0,75
R 34 / ø 68
|
77’3mm. – 12mm. |
10 mm. |
1500 gr.
|
Back Focus Consumido
Para facilitar el cálculo, todos los datos mostrados son la distancia focal posterior consumida al utilizar el adaptador, que no es necesariamente igual al grosor del propio componente. Todos los datos del adaptador proporcionados por QHYCCD se basan en el incremento de la distancia focal (enfoque posterior consumido). Para más información consulte: la página del fabricante Kits de Adaptadores 2.0 (ComboA1~E1)
El cálculo del back focus consumido de la rueda de filtros incluye dos partes: El grosor del cuerpo de la rueda de filtros (como los 15.5mm del CFW3S-US), y el back focus consumido por el adaptador de la cámara (como 4mm para el CFW3S-US).
