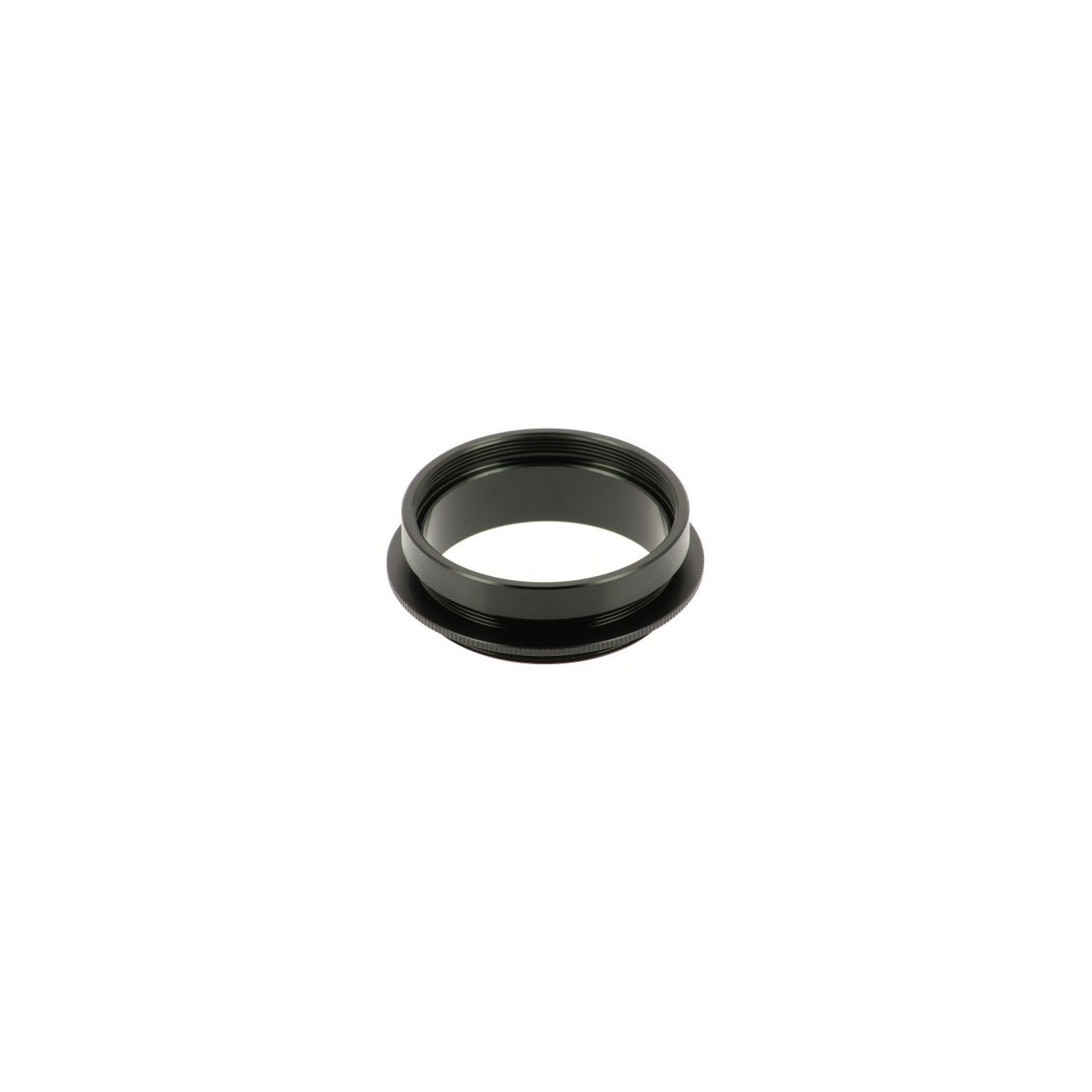

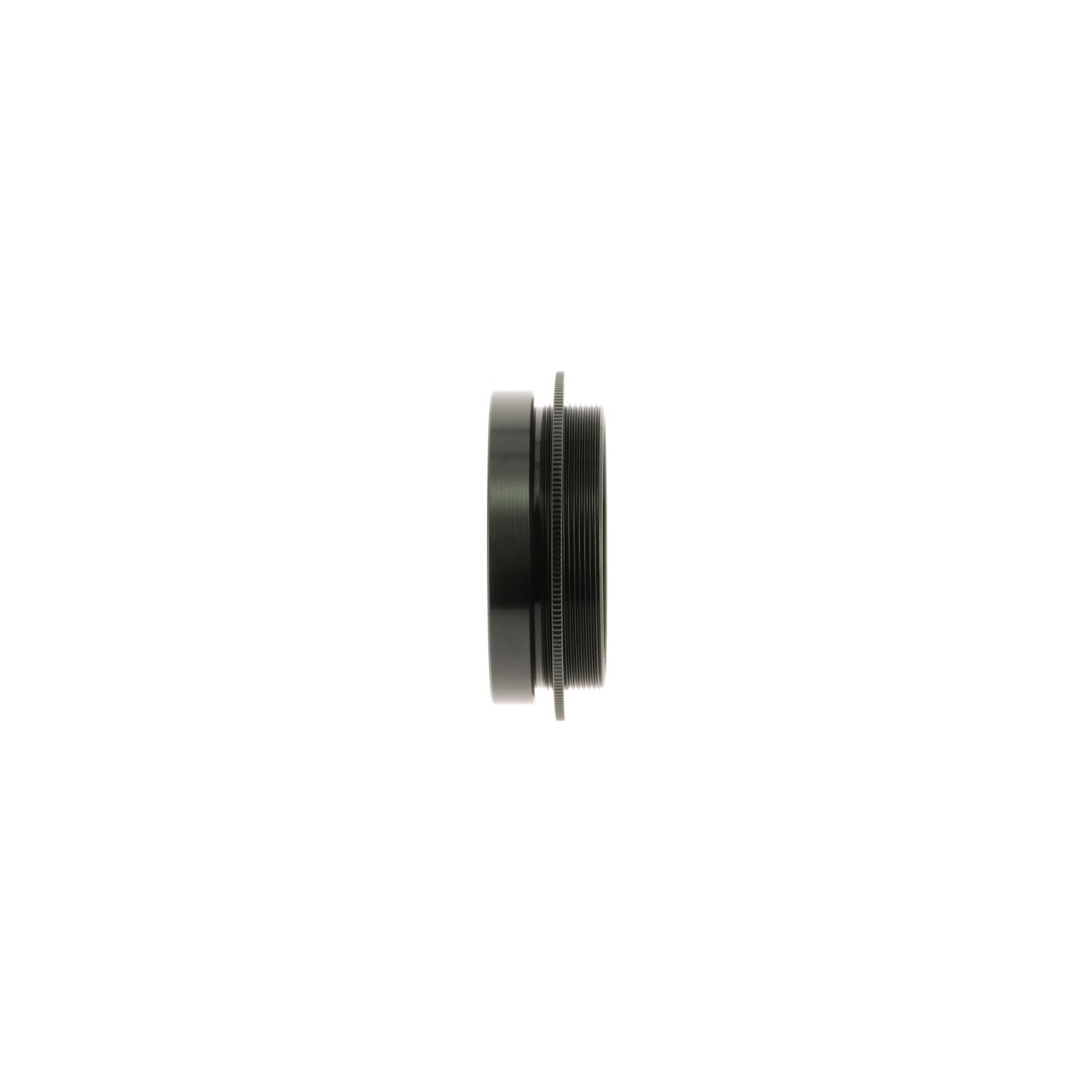

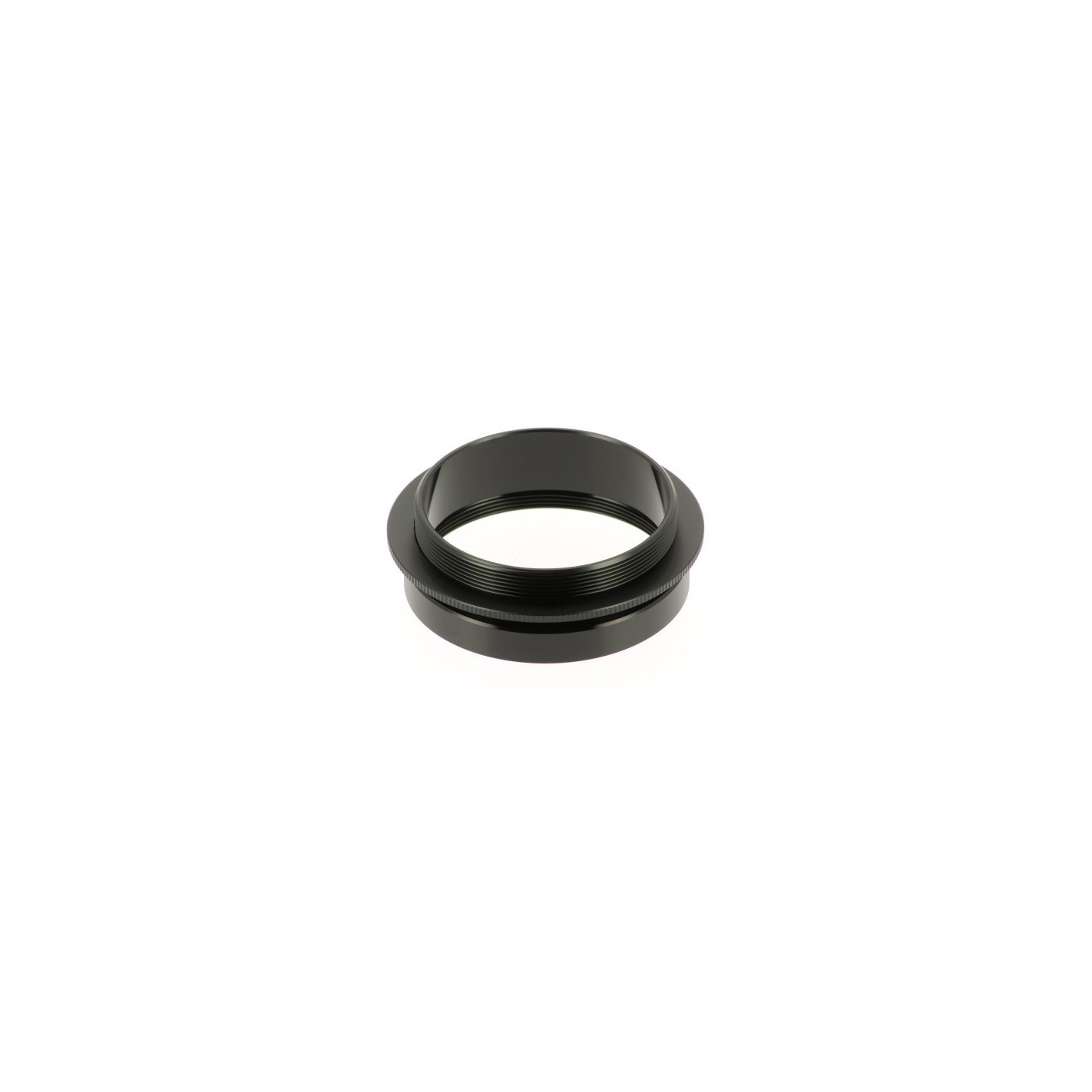

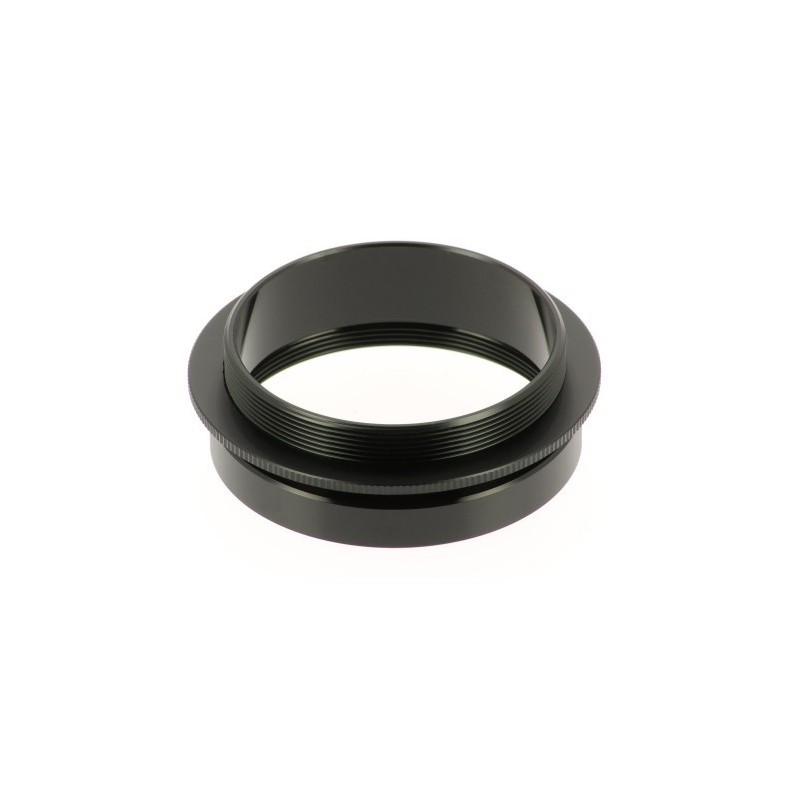

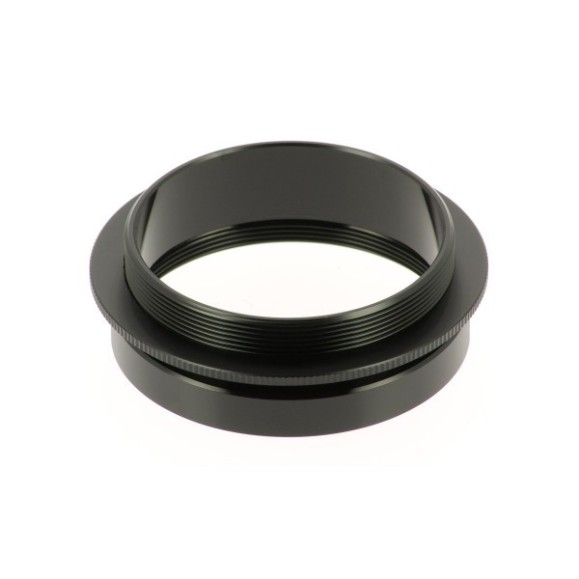

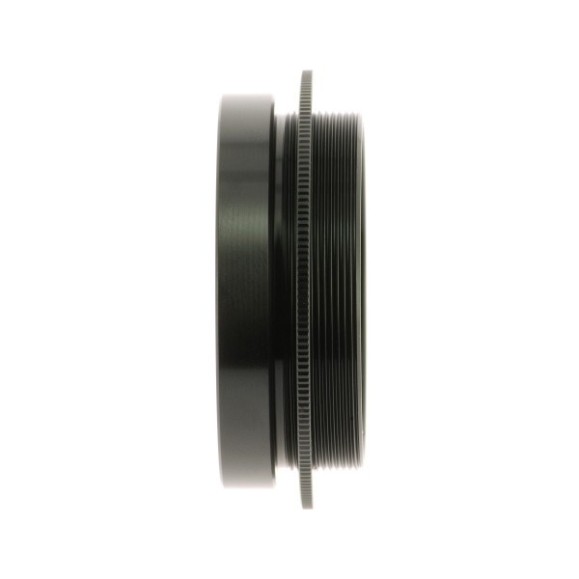

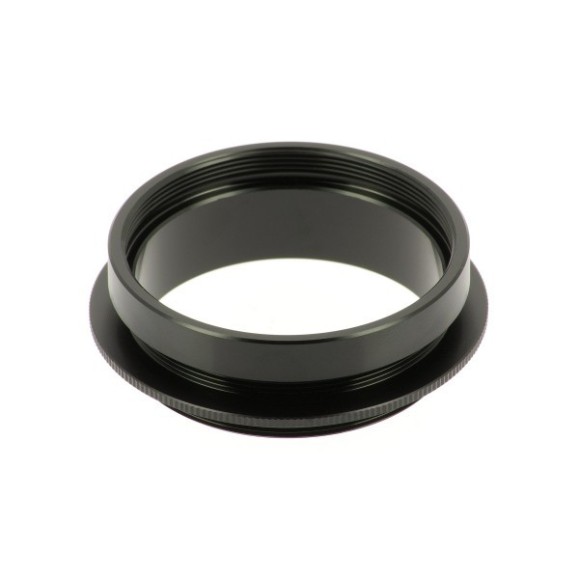

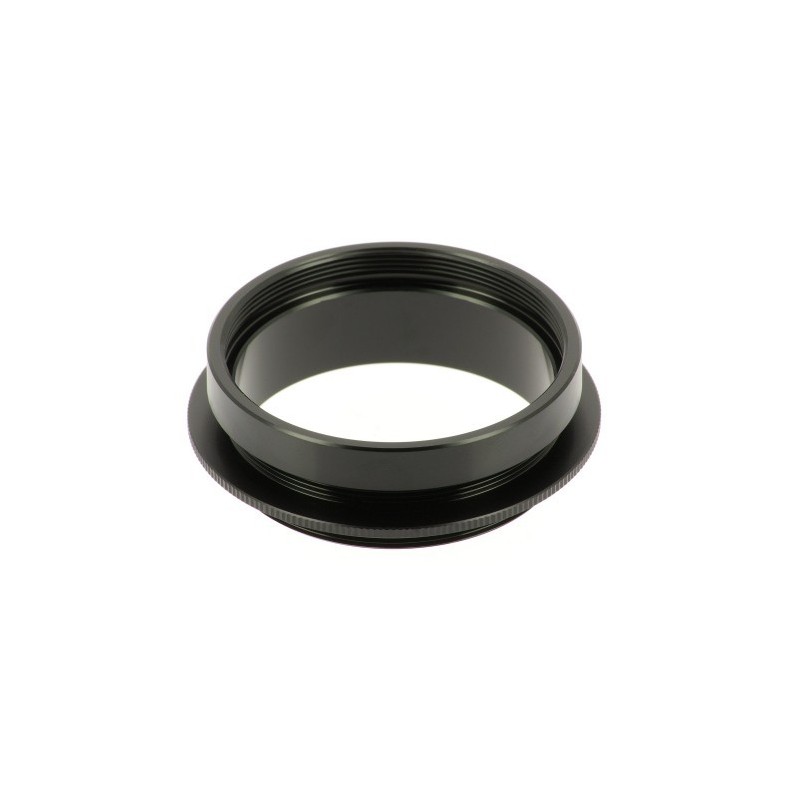

Anillo de extensión variable M48 Kepler

Anillo de extensión variable M48 Kepler.

Los anillos de extensión Kepler M48 te permiten obtener el recorrido necesario para lograr un enfoque preciso específico para los distintos reductores / correctores.

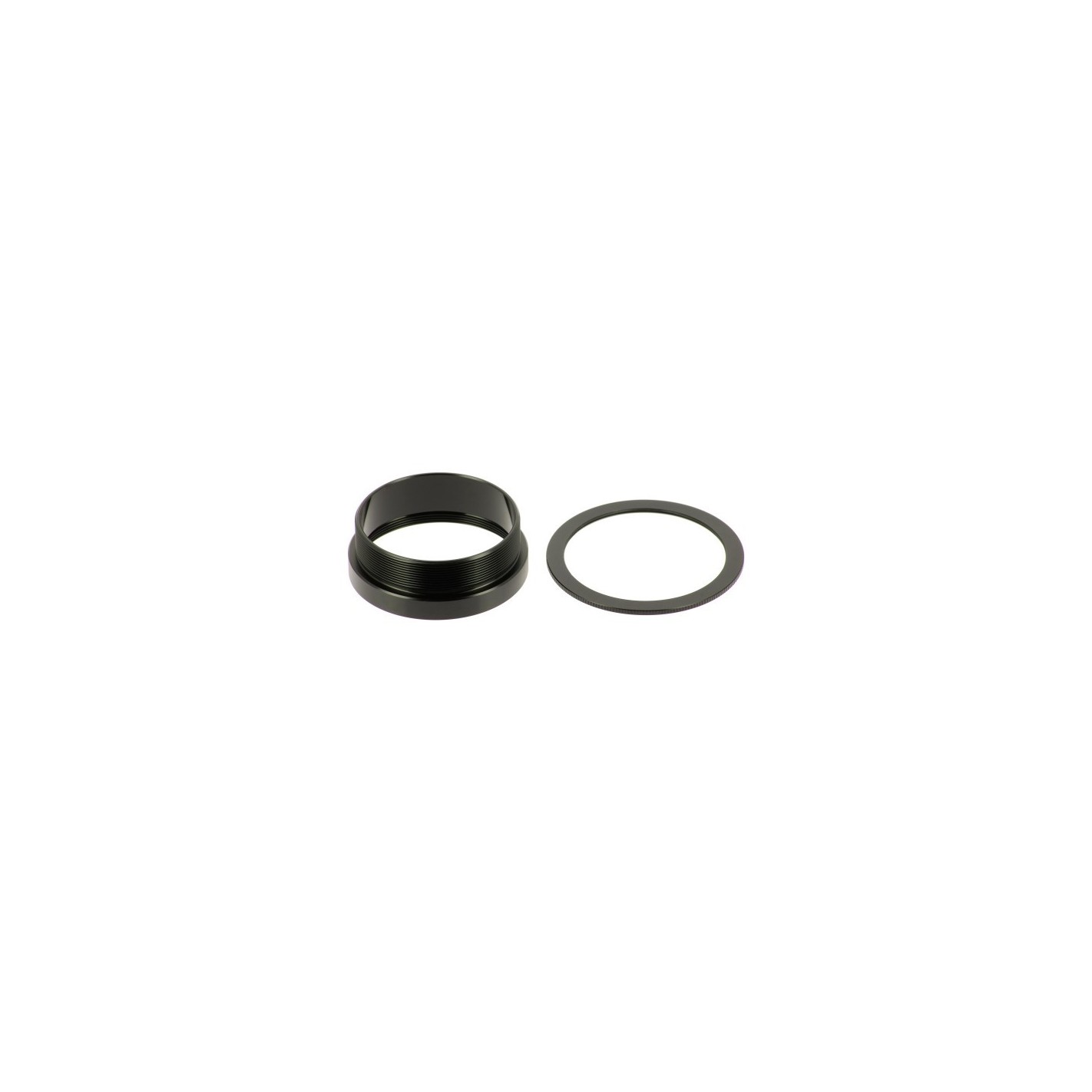

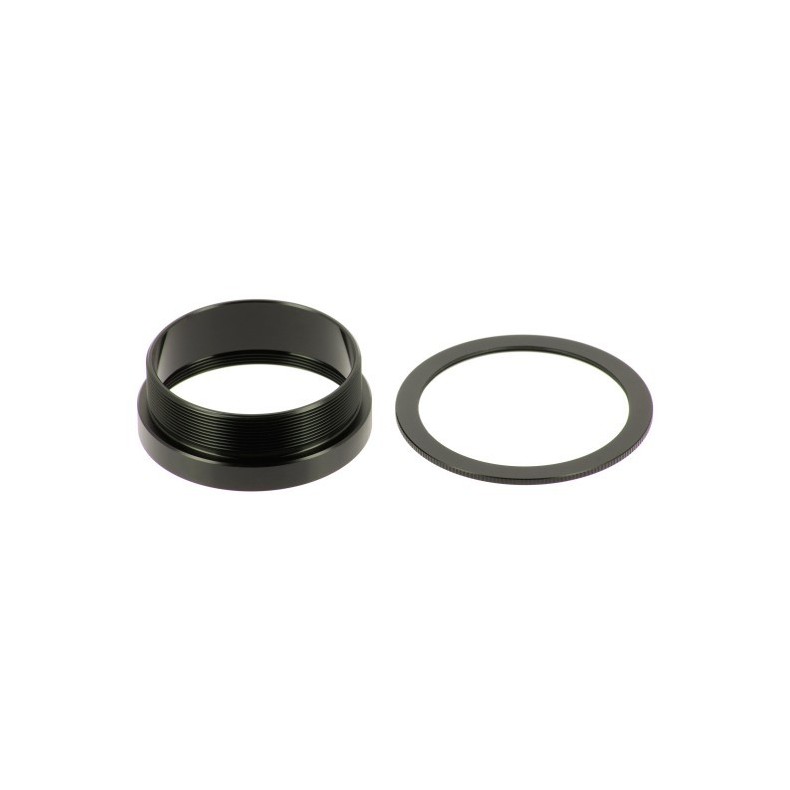

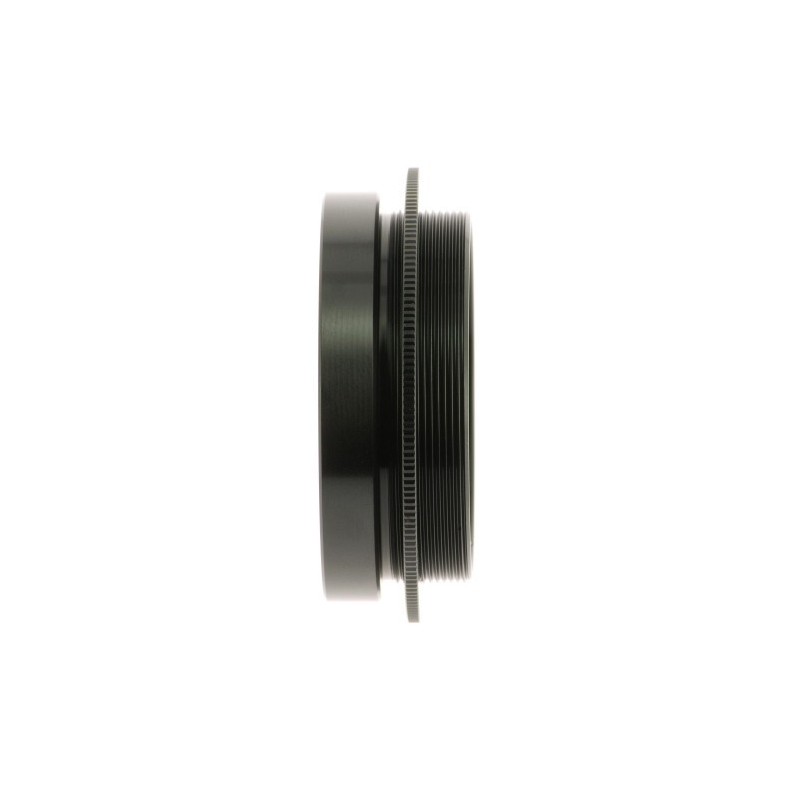

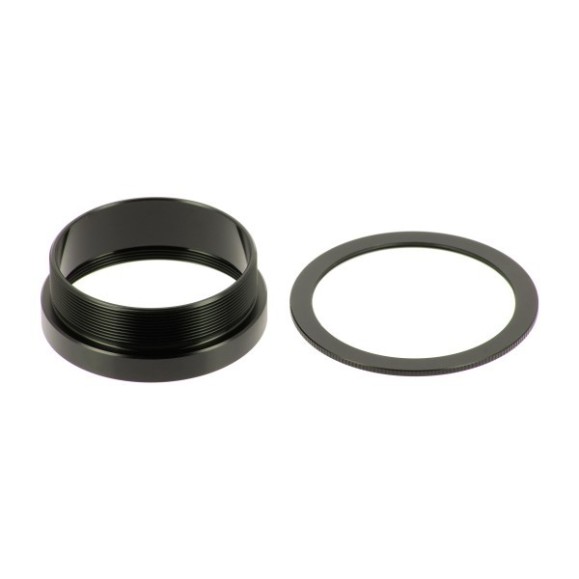

Este anillo extensor variable se compone de 2 elementos: un anillo de extensión clásico con rosca en T y un contra-anillo. La longitud de la salida de la rosca T (M48x0.75) es de 10 mm de longitud, la cual se atornilla contra el anillo (1 mm de grosor). Este dispositivo permite obtener una extensión variable, desde 0 mm (sin el contra-anillo) hasta 5 mm (con el contra-anillo y dejando una profundidad de atornillado del anillo hembra de 4 mm, por seguridad).

Si el anillo hembra tiene una profundidad máxima de rosca de 5 mm, el recorrido solo se puede variar de 2 a 3 mm, lo suficiente para alcanzar el enfoque óptimo detrás de un corrector óptico o reductor, pero en este caso será necesario tener en cuenta en el ensamblaje la longitud de la rosca restante.

Por lo tanto, este anillo puede servir como un anillo de ajuste intermedio en un conjunto de rosca en T compuesto por varias extensiones; permitirá un ajuste muy fino de la longitud para alcanzar el enfoque ideal. Si es posible, el anillo no debe colocarse en la posición final para minimizar el riesgo de inclinación.

Atención: este anillo no se recomienda en ensamblajes que involucren sensores fotográficos grandes, debido al riesgo de inclinación que puede causar. De hecho, el contra anillo no constituye un punto de apoyo perfectamente perpendicular al eje óptico y, por lo tanto, puede causar una desalineación del sensor con respecto al eje óptico.

• Tipo de entrada mecánica: rosca T (M48x0.75) hembra
• Tipo de salida mecánica: rosca T (M48x0.75) macho
• Espesor: de 0 a 5 mm
