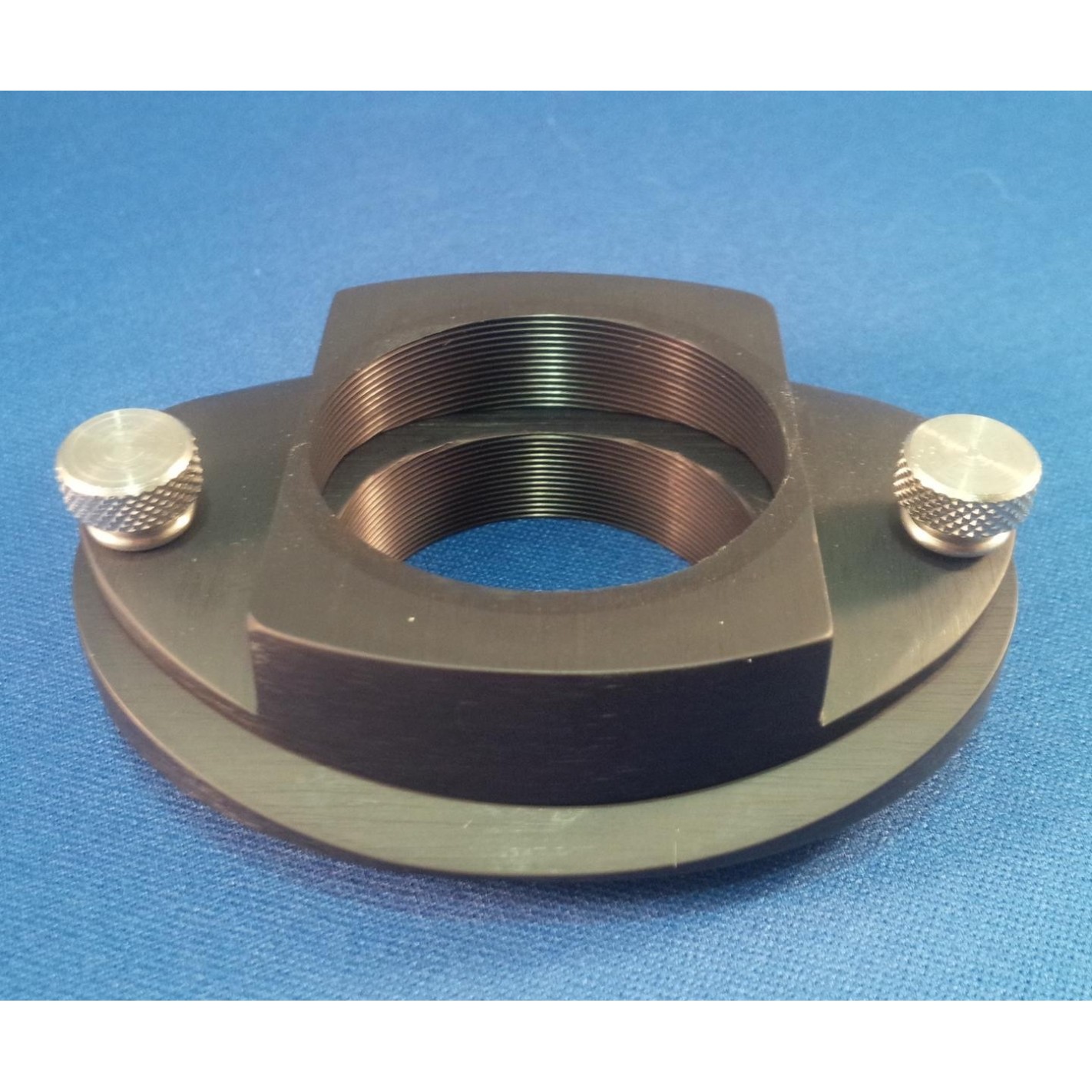

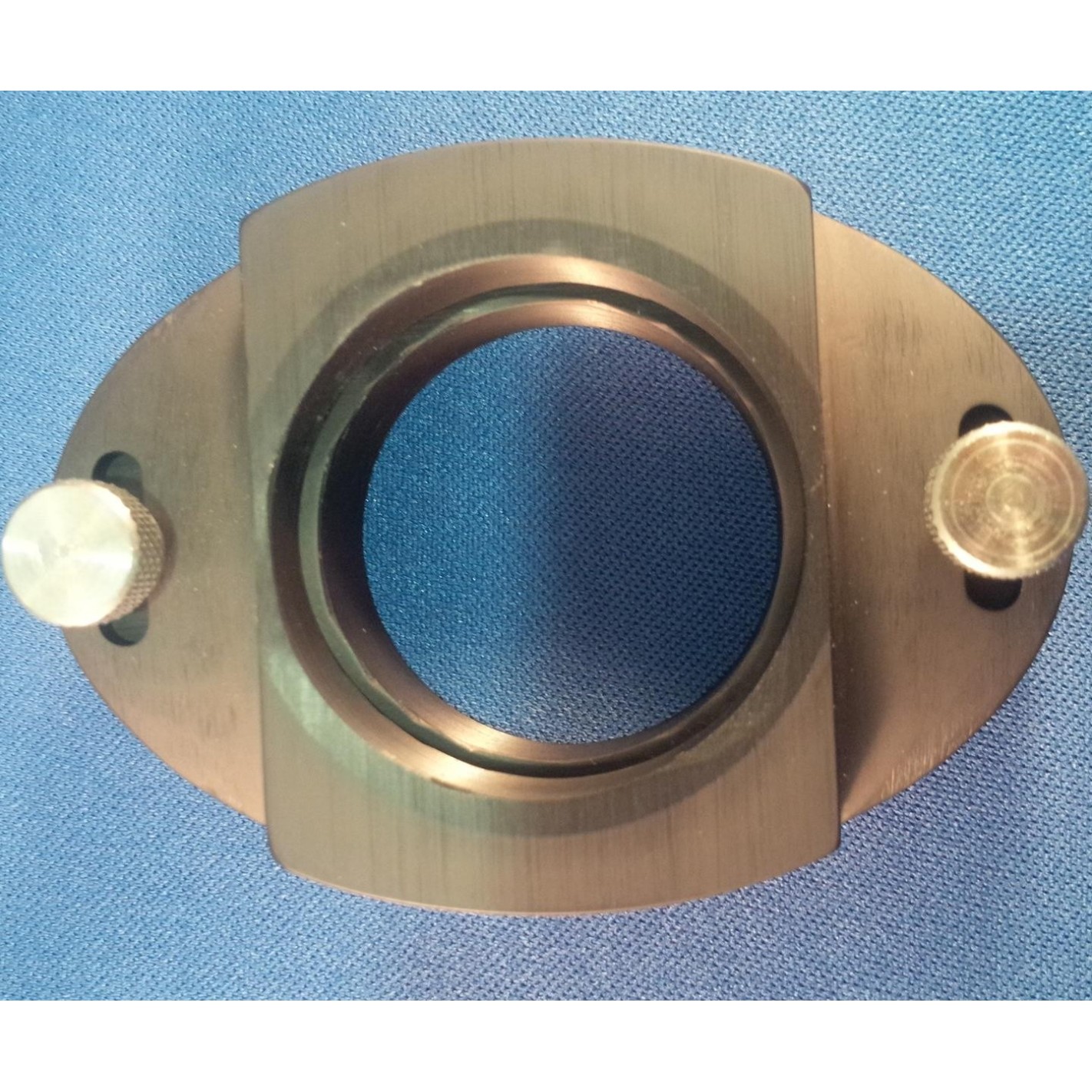

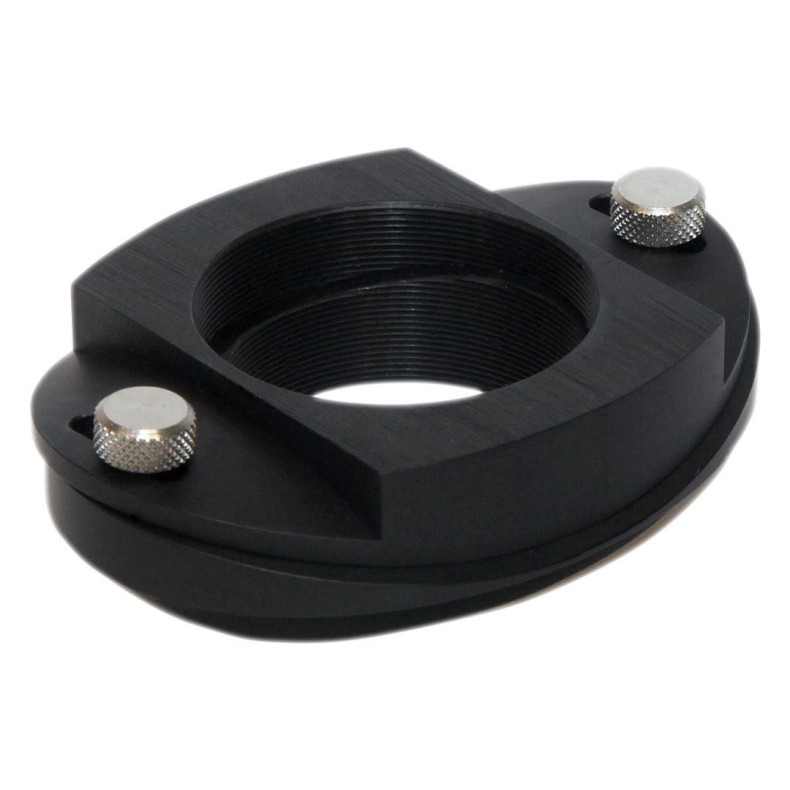

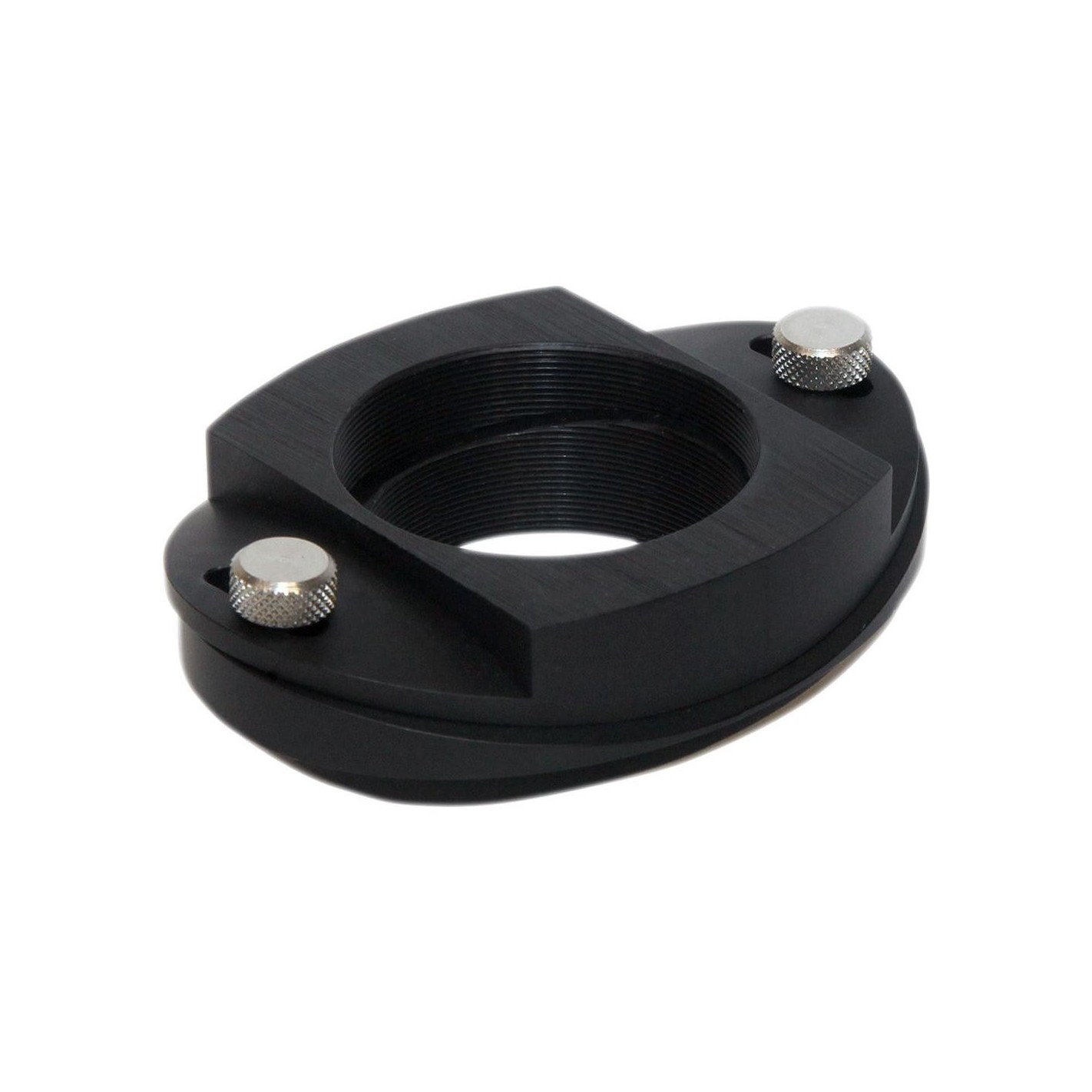

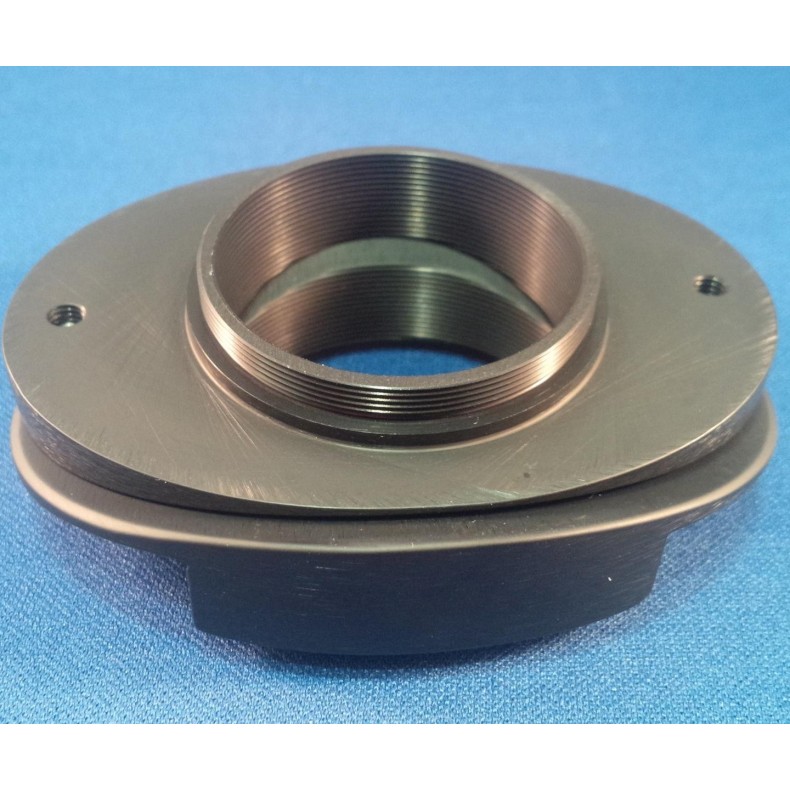

Corrector de interferencias Daystar de montura T
Los fotógrafos que obtienen imágenes con luz monocromática, como la del hidrógeno alfa, utilizando un sensor electrónico, suelen encontrar un patrón ondulado de líneas claras y oscuras superpuestas sobre sus imágenes. Estas líneas se denominan franjas de interferencia, patrones de interferencia o anillos de Newton. En las aplicaciones de relación focal larga, la luz casi paralela puede reflejarse internamente dentro del sensor de imagen o de la cámara, provocando una adición o sustracción de las ondas de luz, dando lugar al patrón observado.
El eliminador de interferencias resuelve este problema inclinando la cámara fuera de la normalidad mientras mantiene el centro del sensor de imagen estacionario, de modo que el enfoque, el encuadre y el viñeteado no se modifican con la inclinación. La inclinación cambia el ángulo de incidencia y las longitudes de la trayectoria óptica dentro del sensor de imagen, mitigando la interferencia.
Instalación y uso:

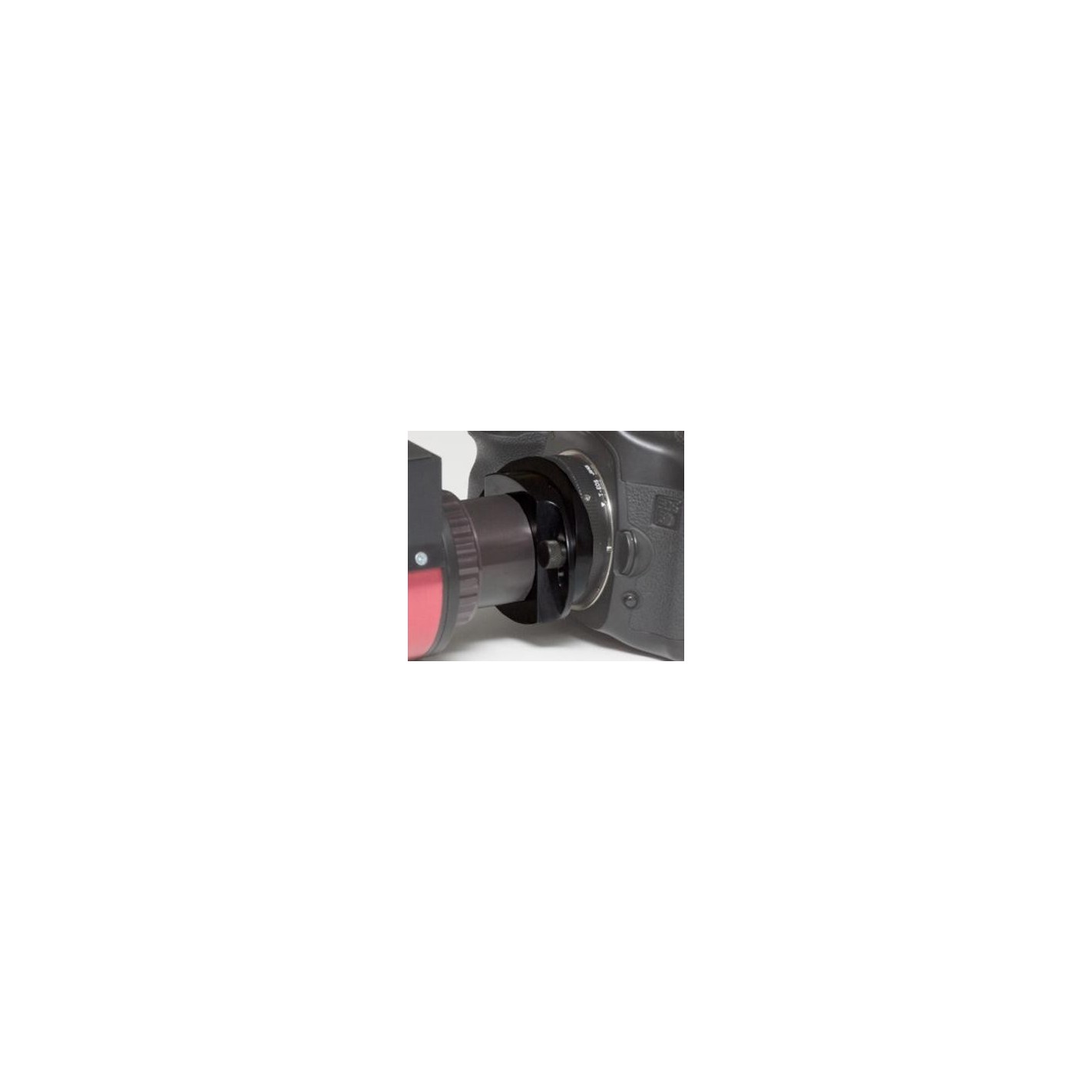

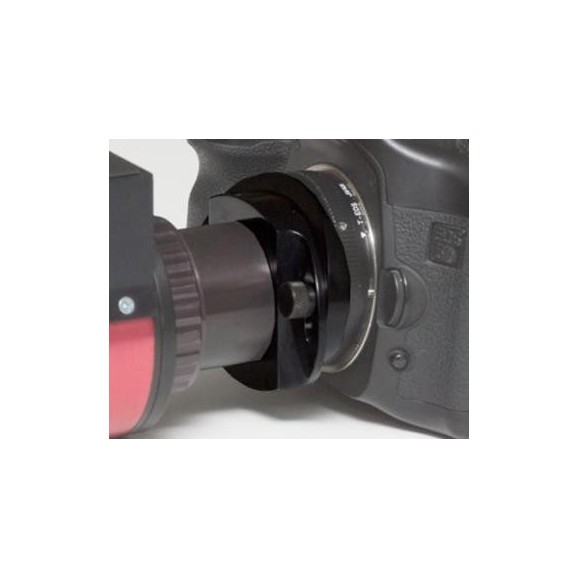

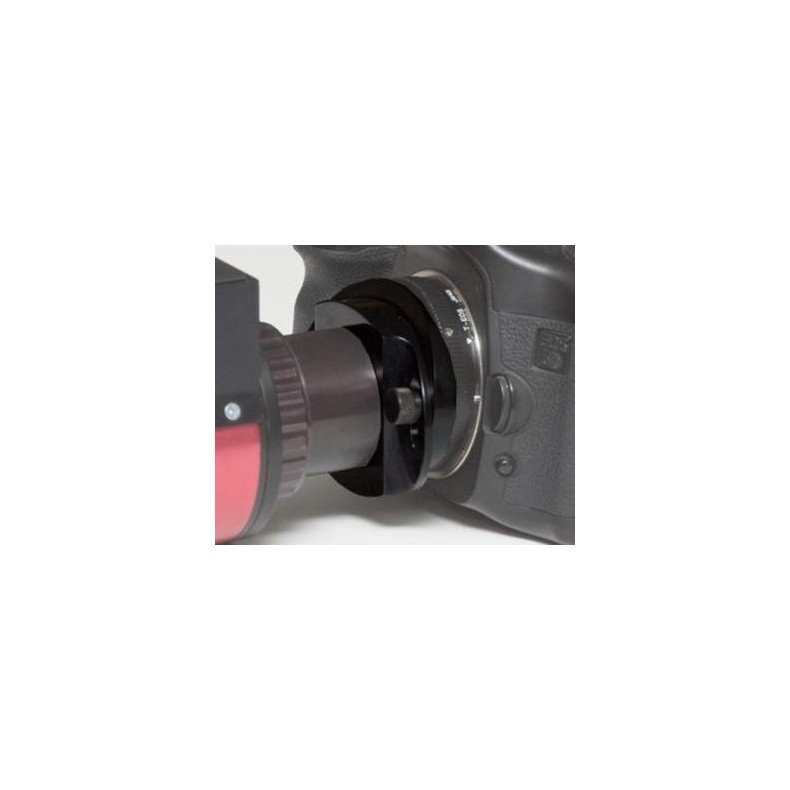

Instalación: El eliminador de interferencias debe colocarse directamente delante de la cámara en el tren óptico. Para un correcto funcionamiento, la distancia desde la brida de la rosca T macho hasta el plano focal de la cámara debe ser de 55 mm. En una cámara DSLR con anillo T, no se necesitan espaciadores, el anillo T establece la distancia a 55 mm. En una cámara CCD o Webcam, pueden ser necesarios espaciadores de anillo T macho a hembra para llevar la distancia a 55 mm. Si la distancia es significativamente diferente de 5 5 mm, la cámara se moverá fuera del punto de mira y la posición de enfoque cambiará mientras se ajusta la configuración de la inclinación del eliminador de interferencias.
Utilización: Afloje ligeramente los tornillos de mariposa y separe las dos mitades del eliminador de interferencias, de forma que la cámara se incline. Tome algunas imágenes con la cámara para comprobar el patrón de interferencia. Separe más si el patrón sigue siendo evidente. Inclínelo lo mínimo posible para eliminar las franjas - demasiado lejos y podría perderse el enfoque en la parte superior e inferior de la imagen, especialmente en sistemas de relación focal rápida. Si se alcanza la máxima inclinación sin un efecto satisfactorio, pruebe la inclinación total en la dirección opuesta. En algunos casos graves, el patrón de interferencia puede no ser completamente eliminado, pero se reducirá hasta el punto de que otras técnicas como el campo plano o la composición pueden hacer que la imagen sea aceptable.
Notas: En los sensores grandes, como los de las cámaras DSLR de formato completo de 36x24 mm, es posible que se produzca cierto viñeteado a plena inclinación debido a la estructura de la cámara y al diámetro interior de la rosca T. Para ver un ejemplo de una imagen de la Canon EOS 5D de fotograma completo a plena inclinación, haz clic aquí. Con las cámaras web o las SLR digitales de recorte 1,5-1,6x no se producirá viñeteado.
Características generales:
♦ El centro del sensor se mantiene fijo: no hay cambios de enfoque, encuadre y viñeteado
♦ Conexión de rosca en T
♦ Distancia de trabajo 55 mm desde la brida de la rosca T macho hasta el plano focal
♦ Sin viñeteado con sensores de tamaño APS incluso a plena inclinación
♦ Viñeteado con sensores de cuadro completo sólo en ángulos de inclinación elevados
Especificaciones técnicas:
- Rango de movimiento: +/- 5 grados
- Radio de curvatura: 65 mm
- Enfoque posterior adicional requerido: 15 mm
- Distancia recomendada al plano focal 55 mm desde la brida T macho
- Rosca: Rosca T macho/hembra, M42x0,75
- Material: Aluminio mecanizado CNC
- Peso máximo de la cámara: 3,5 kg (7,7 lb)
- Dimensiones: Elipse de 60x83 mm, grosor de 22 mm
- Peso: 0,1 kg (0,2 lb)
