El sensor IMX462 está retroiluminado e incorpora nueva tecnología que le otorga una ventaja significativa sobre otras cámaras planetarias: primero, el sensor IMX462 tiene sHCG (ganancia de conversión súper alta) para un ruido de lectura muy bajo con una ganancia alta. Esto es ideal para apilar cientos o miles de imágenes planetarias cortas. En segundo lugar, es excepcionalmente sensible en el NIR.
En esta última generación de sensores, la porción del fotodiodo del píxel es físicamente más profunda que en los sensores BSI anteriores de Sony, lo que permite que los fotones de longitud de onda más larga penetren más profundamente en el sustrato. Esto aumenta drásticamente la sensibilidad del sensor a la luz roja e infrarroja cercana (NIR). Los filtros RGB sobre los píxeles se vuelven transparentes en las longitudes de onda NIR, por lo que el sensor muestra una sensibilidad máxima casi igual a la luz NIR que a la luz en el espectro visible.
El pico de QE en el NIR alrededor de 800 nm es tan alto como el pico de QE en las longitudes de onda visibles. Para los creadores de imágenes planetarias que utilizan un filtro de metano que deja pasar la luz alrededor de 880 nm, esta es una buena noticia.
BSI
Uno de los beneficios de la estructura CMOS retroiluminada es la mejora de la sensibilidad. En un sensor típico con iluminación frontal, los fotones del objetivo que ingresan a la capa fotosensible del sensor deben pasar primero a través del cableado metálico que está incrustado justo encima de la capa fotosensible. La estructura del cableado refleja algunos de los fotones y reduce la eficiencia del sensor.
En el sensor retroiluminado se permite que la luz entre en la superficie fotosensible desde el reverso. En este caso, la estructura de cableado integrada del sensor se encuentra debajo de la capa fotosensible. Como resultado, más fotones entrantes golpean la capa fotosensible y se generan y capturan más electrones en el pozo de píxeles. Esta relación entre la producción de fotones y electrones se llama eficiencia cuántica. Cuanto mayor sea la eficiencia cuántica, más eficiente será el sensor para convertir fotones en electrones y, por lo tanto, más sensible será para capturar una imagen de algo tenue.
Sensibilidad infrarroja cercana extendida
Lógicamente, uno podría pensar, cada generación de sensores Exmor se basaría e incorporaría todas las mejoras de la generación inmediatamente anterior. Sin embargo, este no fue el caso de los sensores Exmor R de quinta generación.
Los primeros sensores retroiluminados utilizaban pozos de píxeles menos profundos (como los diseños con iluminación frontal de tercera generación) que los píxeles físicamente más profundos de la cuarta generación. Entonces, mientras que la estructura retroiluminada aumentó la sensibilidad en el rango visible en 2X, los píxeles menos profundos no mejoraron el NIR. La respuesta a esto se ve en los sensores Sony Exmor R de sexta generación más recientes, como el IMX462. El uso de píxeles físicamente más profundos junto con la estructura retroiluminada ha mejorado drásticamente la sensibilidad del sensor a las longitudes de onda visibles e infrarrojas cercanas.
Modo SHCG
Otra ventaja de la QHY5III462 es la capacidad de “ganancia de conversión súper alta” de la cámara. Al utilizar una capacitancia más baja, una pequeña cantidad de carga se puede convertir en un alto voltaje, lo que genera una mayor sensibilidad en condiciones de poca luz. ¡El ruido de lectura del QHY5III462 en modo de alta ganancia es tan bajo como 0,5 electrones!
Las exposiciones de prueba a continuación demuestran la mejora con poca luz con respecto al sensor IMX290. La imagen QHY5III462C está a la izquierda y la imagen QHY5III290C correspondiente está a la derecha. Las condiciones de poca luz y las exposiciones son idénticas para cada par de imágenes superior e inferior y se instaló un filtro UV/IR para cada cámara. Entonces, esta prueba demuestra el aumento de la sensibilidad y la relación señal-ruido del QHY5III462C con respecto al QHY5III290C en las mismas condiciones en el espectro de luz visual solo.
Imágenes en color y monocromáticas con una cámara
La matriz de filtro del IMX462 utiliza filtros de tintes orgánicos. Estos filtros son muy eficientes en longitudes de onda visibles pero se vuelven completamente transparentes en el NIR. Por esta razón, un buen equilibrio de color RGB requiere un filtro UV/IR externo que bloquee las longitudes de onda NIR.

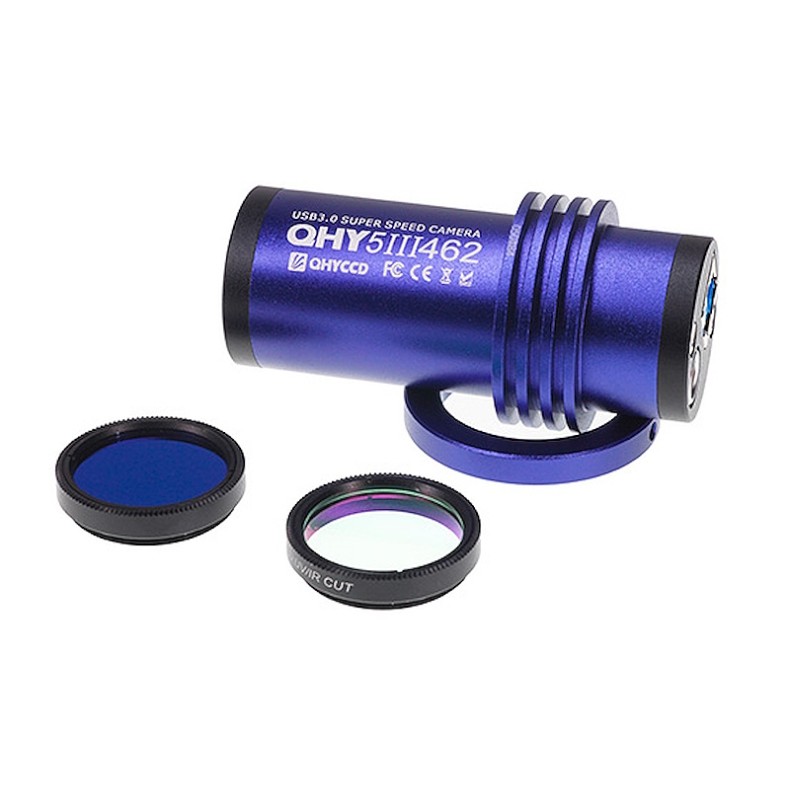

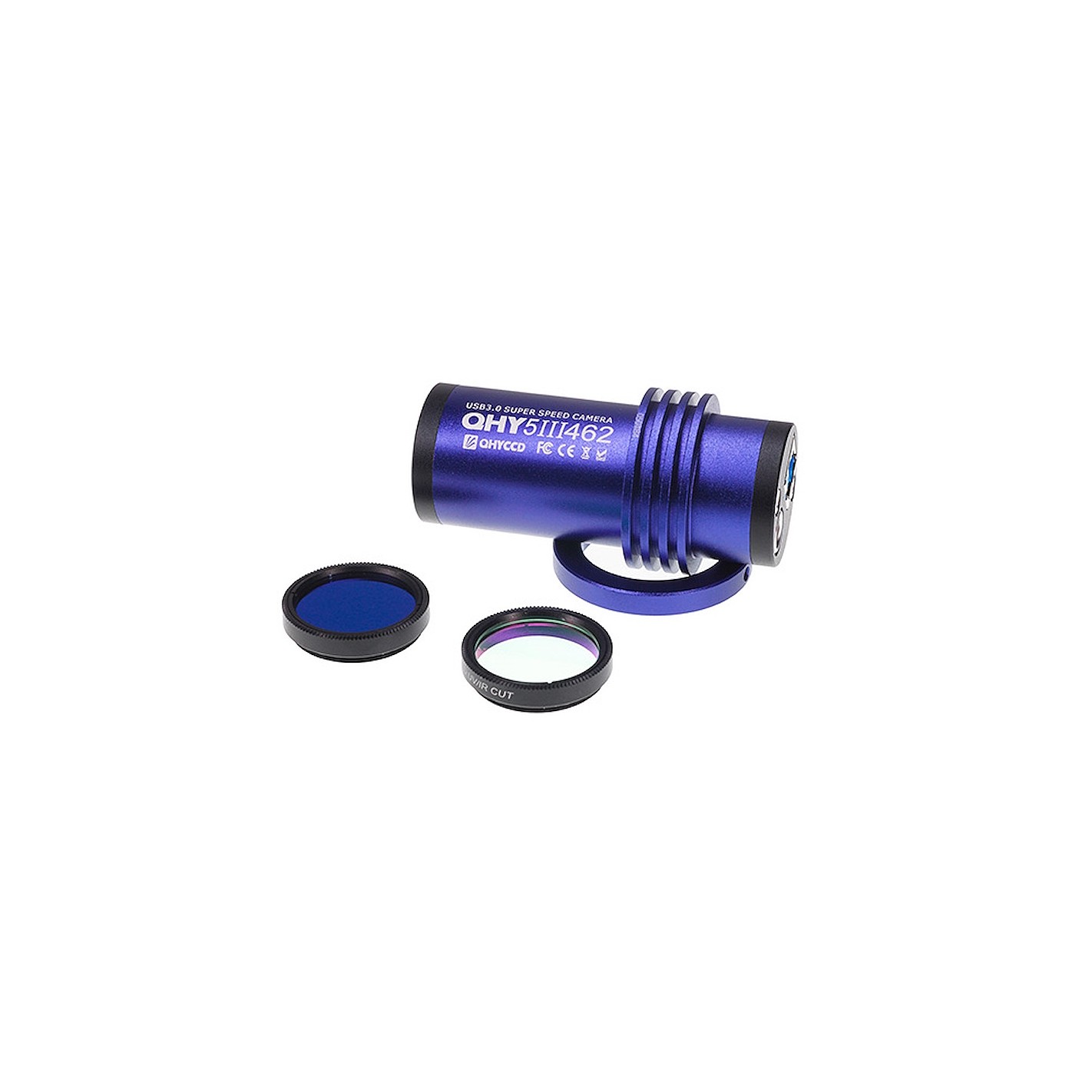

Muchas cámaras en color incorporan este filtro UV/IR en la cámara o en la ventana óptica para obtener imágenes en color normales. Sin embargo, para aprovechar al máximo las capacidades del sensor 462C, en la cámara QHY5III462C la ventana óptica tiene un revestimiento AR únicamente sin bloqueo UV o IR. En cambio, la cámara QHY5III462C incluye dos filtros atornillados de 1,25 ″, un filtro de corte UV/IR para aislar las longitudes de onda visibles para imágenes RGB normales y un filtro IR850 que cortará las longitudes de onda visibles pero dejará pasar longitudes de onda superiores a 850 nm.
Especificaciones
| Modelo |
QHY5III462M/C |
| Sensor de imagen |
SONY IMX462 |
| Monocolor/Color |
Ambos disponibles |
| FSI/BSI |
BSI |
| Tamaño del sensor |
Típico de 1/2,8 pulgadas |
| Tamaño de píxel |
2,9 µm*2,9 µm |
| Área efectiva de píxeles |
1920*1080 |
| Píxeles efectivos |
2 megapíxeles |
| Capacidad total del pozo |
12ke- |
| Leer ruido |
0.5e- |
| ANUNCIO |
12 bits (salida como 16 bits y 8 bits) |
| Búfer de imagen incorporado |
– |
| Velocidades de fotogramas completos |
135 FPS a 8 bits |
| Tasas de fotogramas de retorno de la inversión (ROI) |
por confirmar |
| Rango de tiempo de exposición |
7μs-900seg |
| Tipo de persiana |
Persiana enrollable electrónica |
| Interfaz de computadora |
USB3.0 tipo B |
| Puerto guía |
ST-4 personalizado |
| Interfaz del telescopio |
1,25 pulgadas, montaje en C |
| Ventana óptica |
Vidrio antirreflectante AR |
| Filtro adicional |
Filtro IR850nm incluido
Filtro de corte IR incluido solo en 462C |
| Longitud focal trasera |
12mm |
| Peso |
88g |
Curvas
Dimensiones mecánicas
Accesorios
