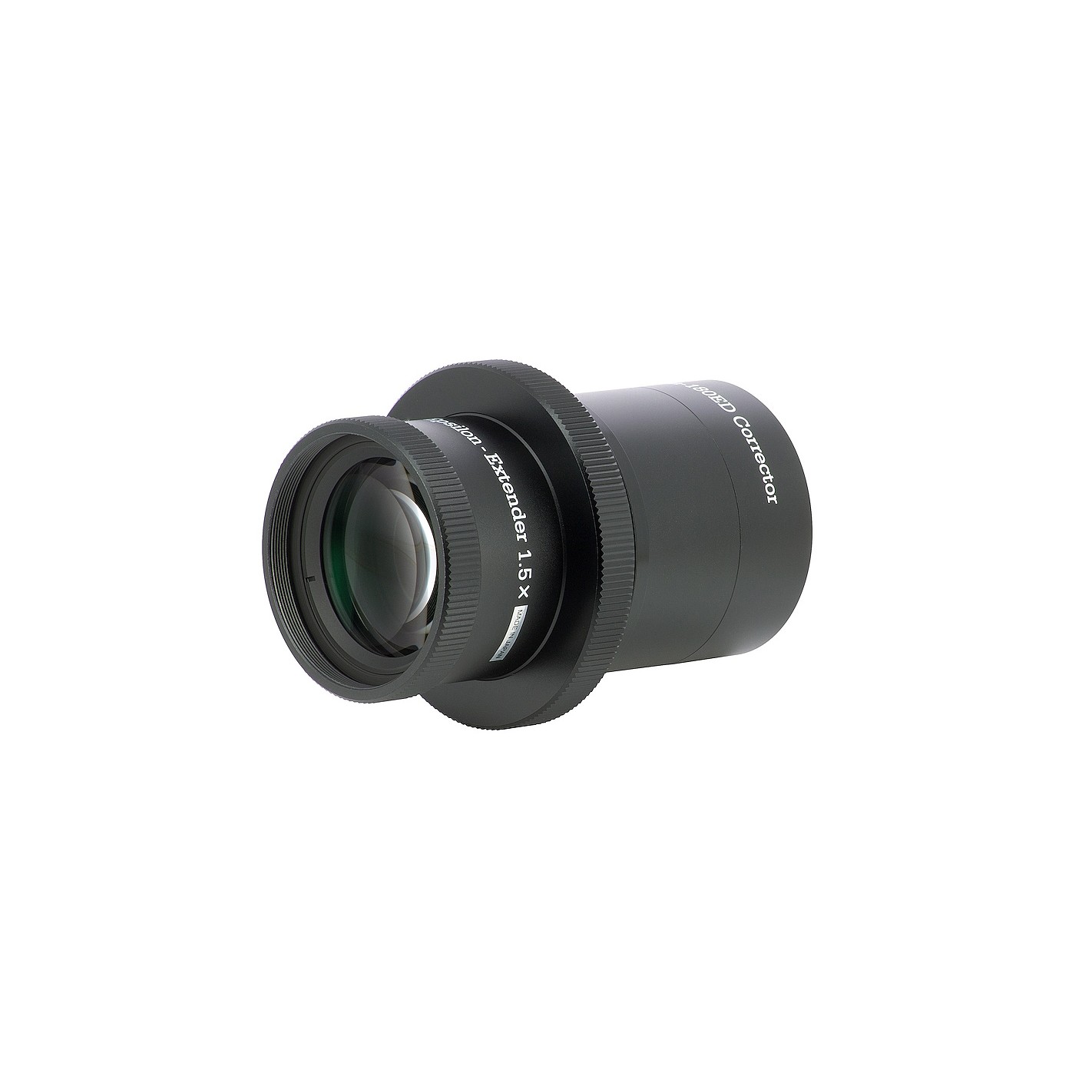

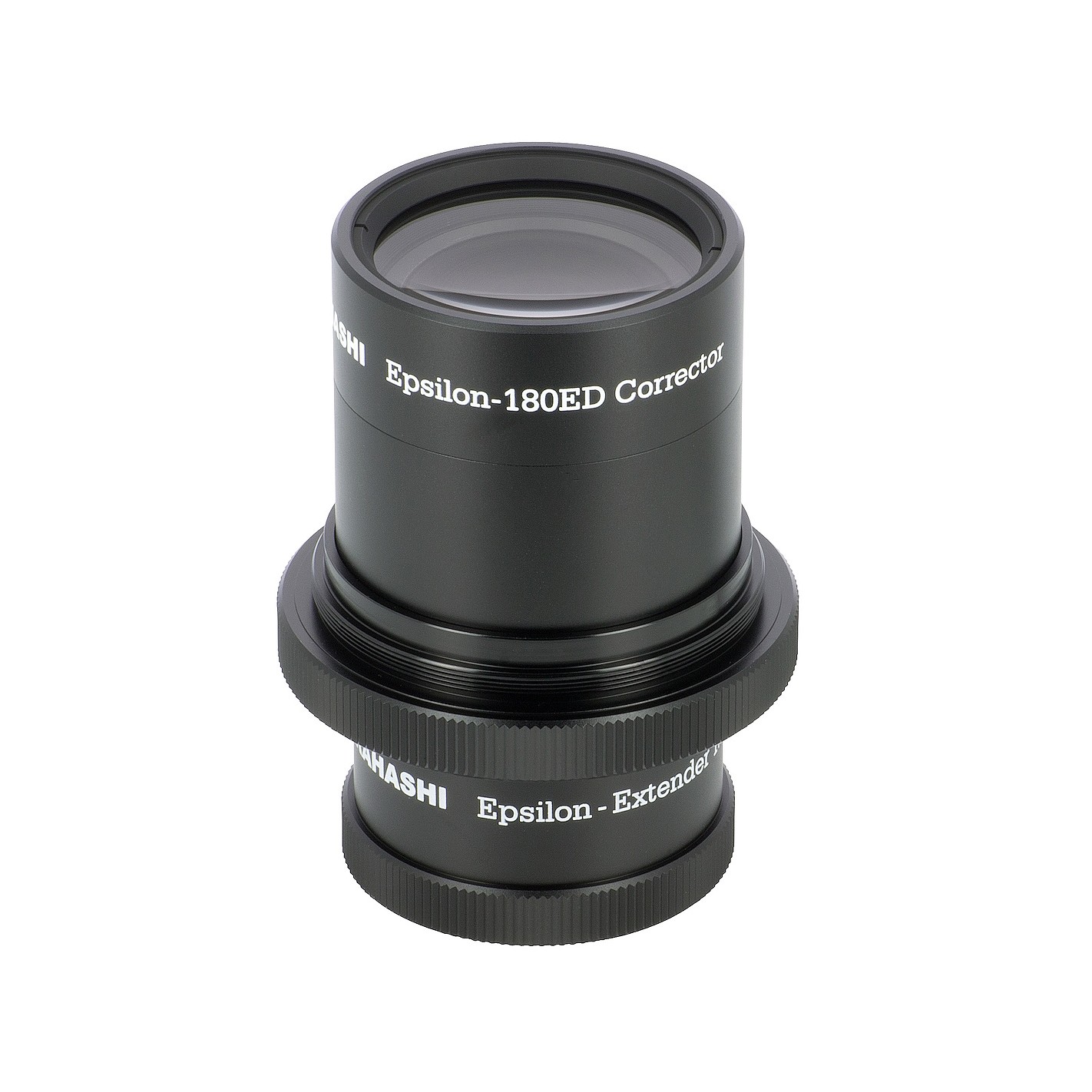

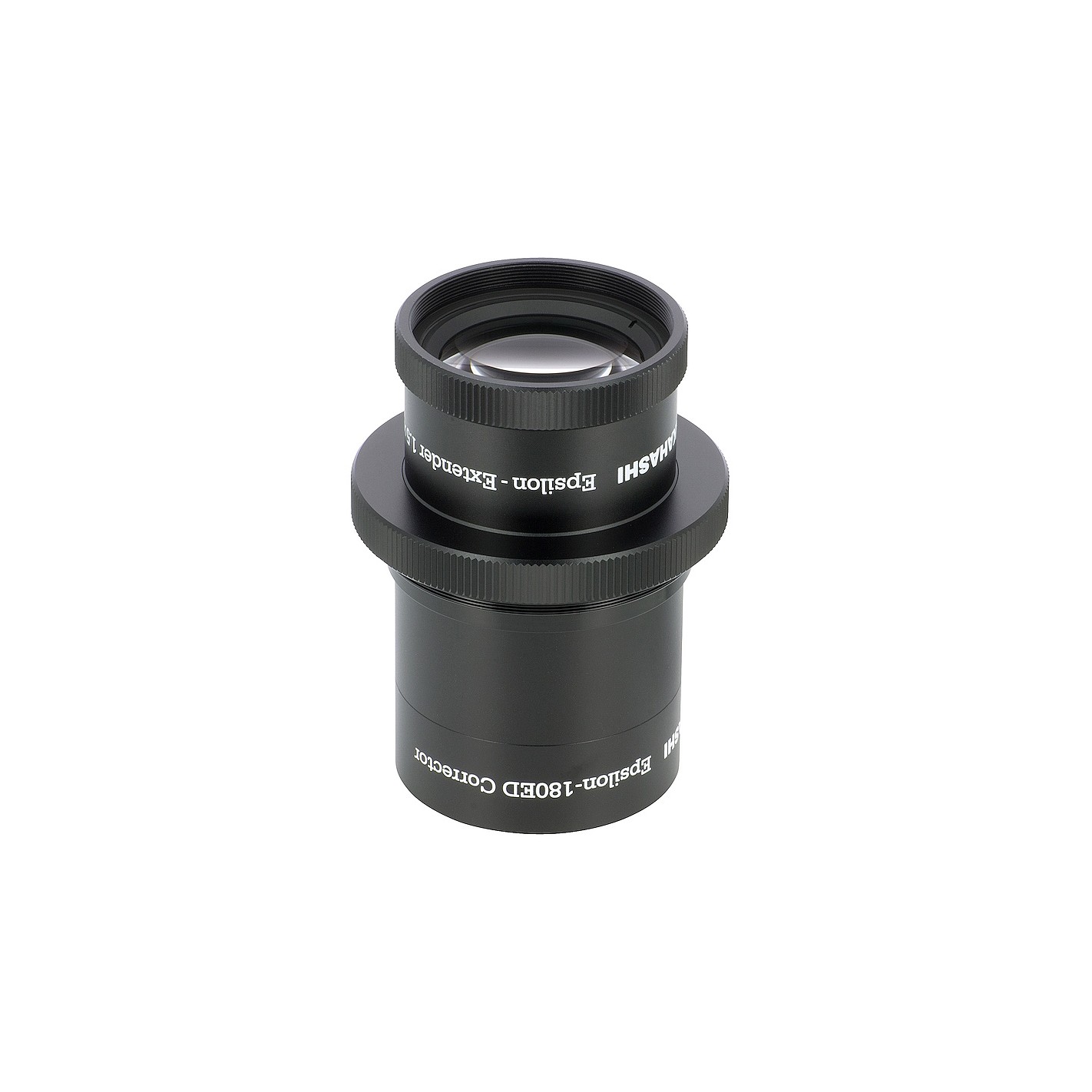

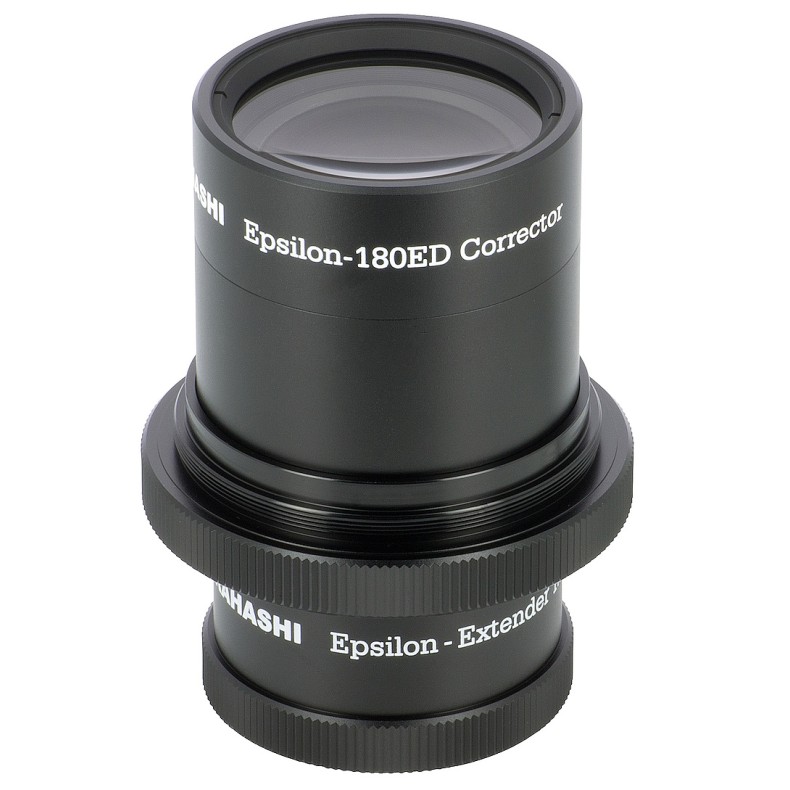

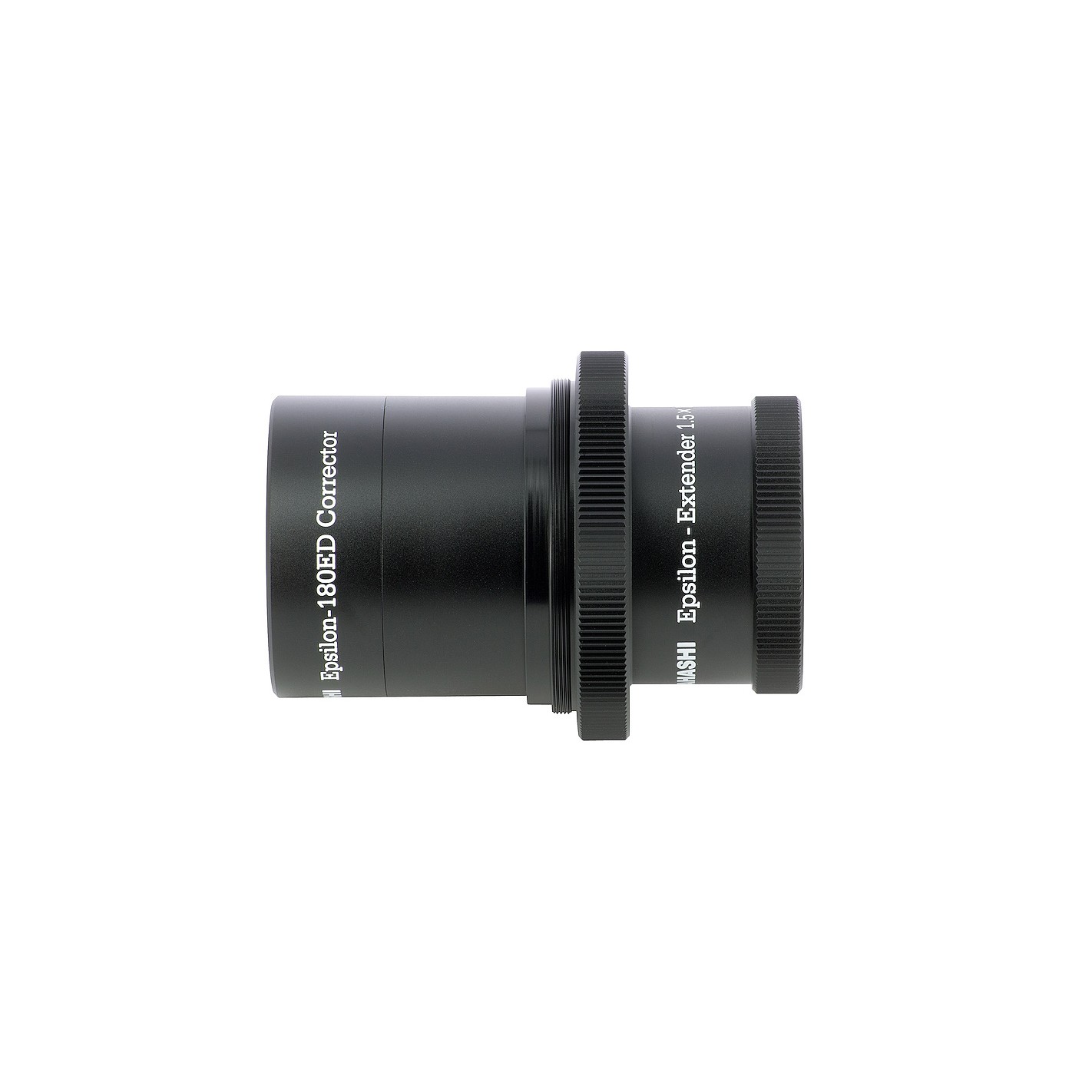

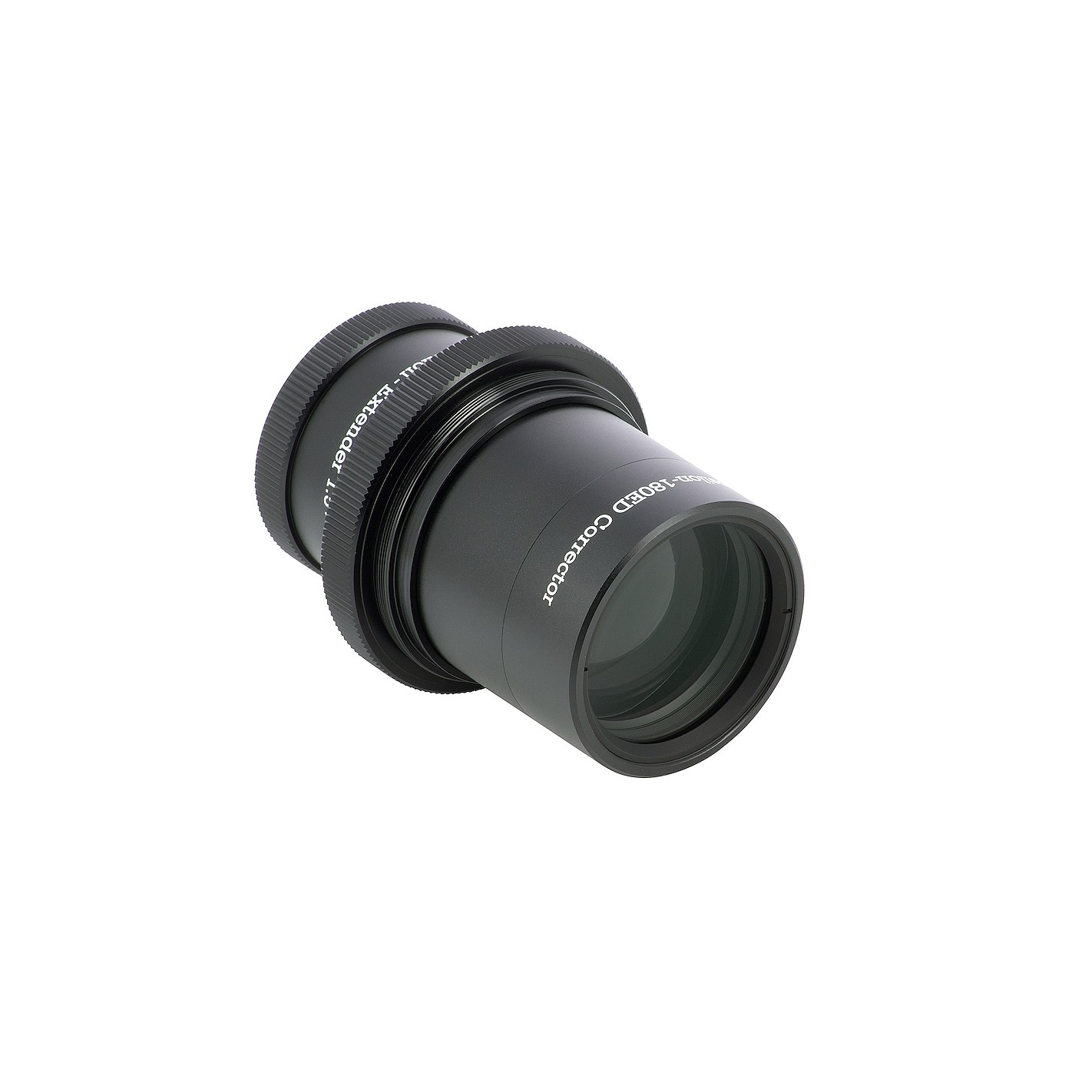

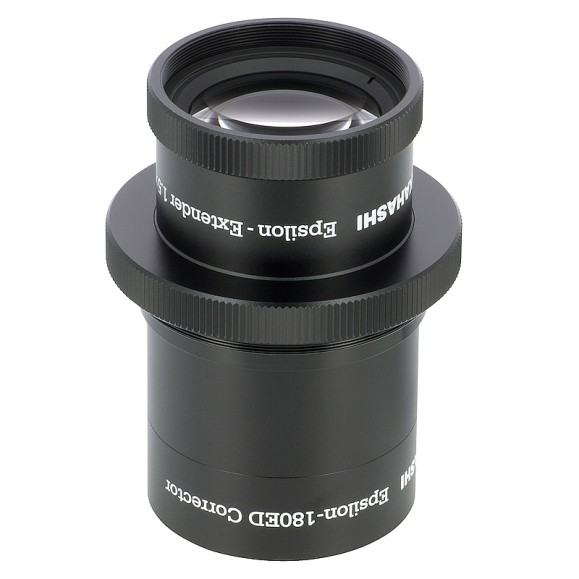

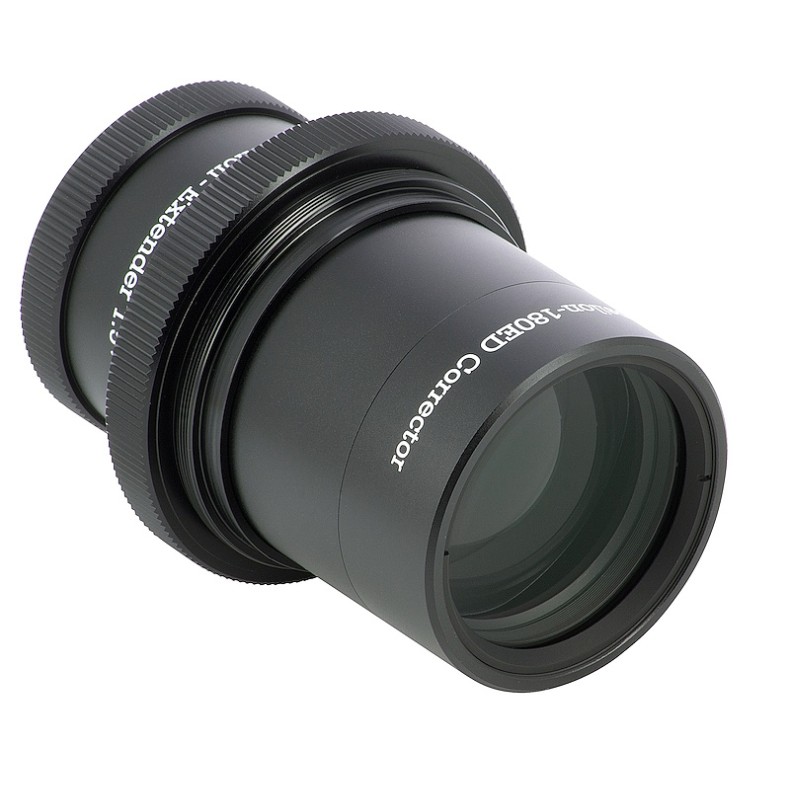

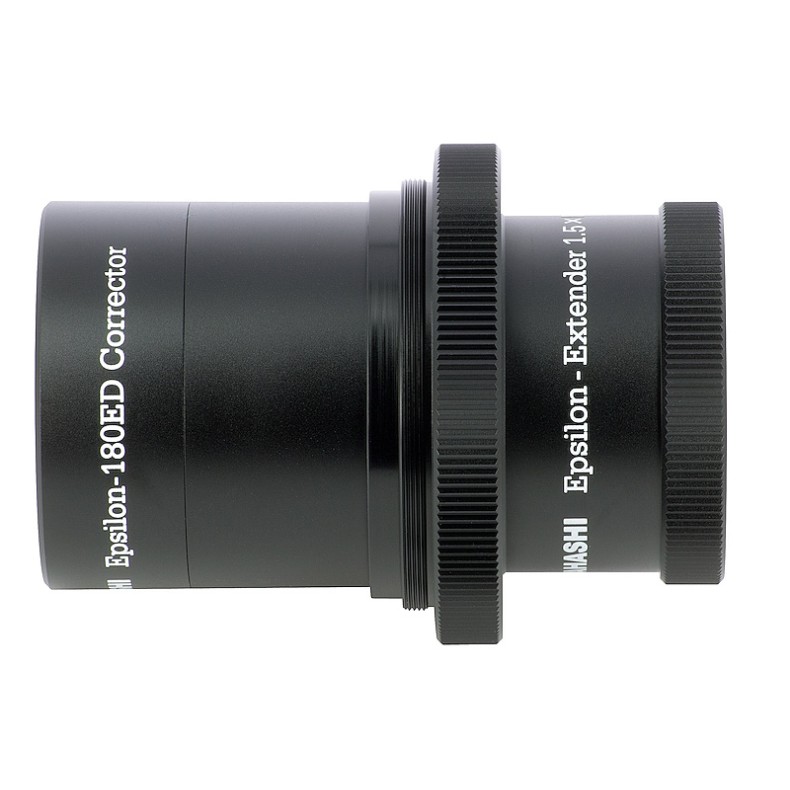

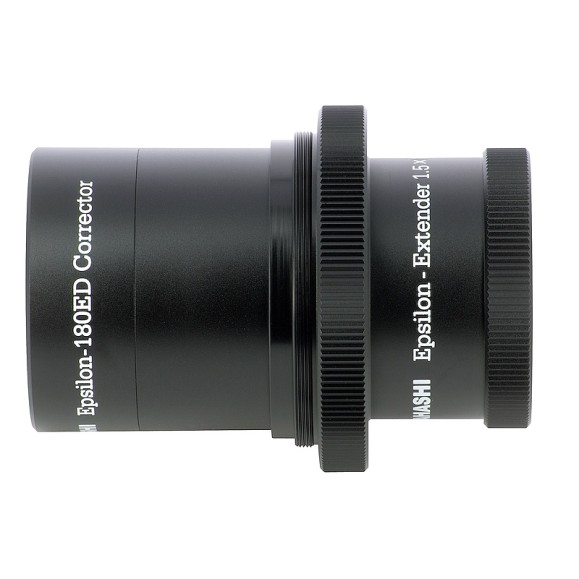

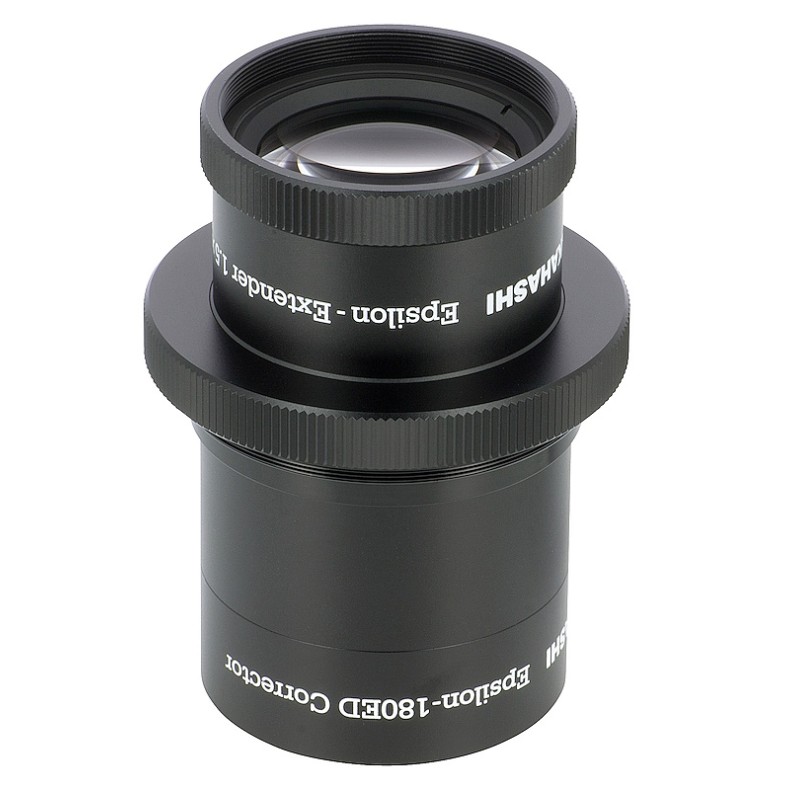

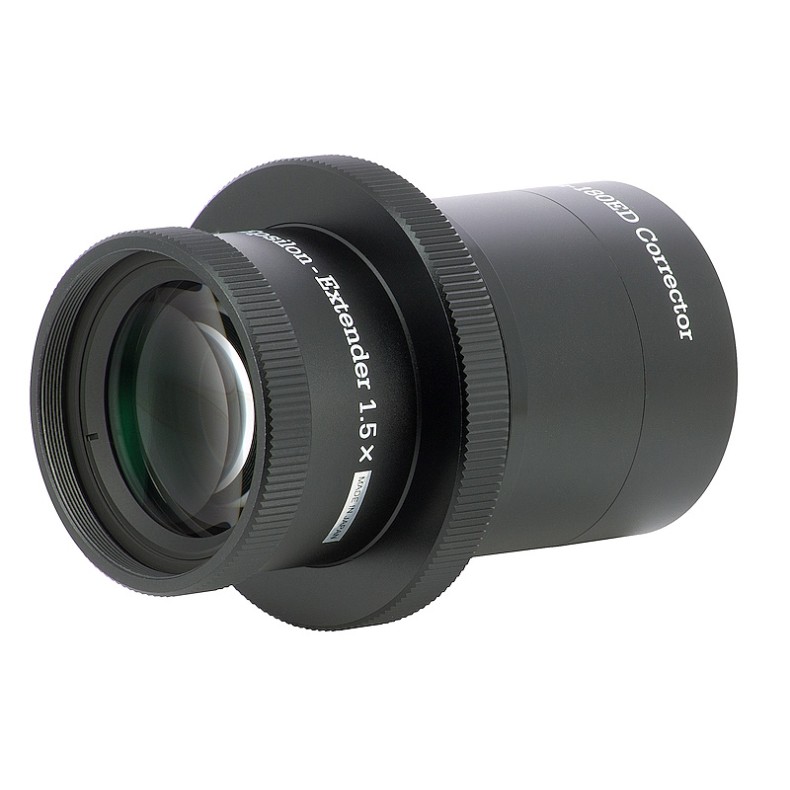

Extender 1.5X para TAKAHASHI EPSILON-180ED

Descripción

Para los usuarios del Epsilon-180ED que deseen obtener imágenes a distancias focales mayores que la nativa de 500mm, Takahashi ofrece un extensor de 1,5x. La distancia focal aumenta a 770mm y la relación de apertura a F/4.3. Este extensor es específico para la fórmula óptica newtoniana hiperbólica del Takahashi Epsilon-180ED; no se puede utilizar en otro telescopio.

Incluye 7 lentes, divididas en 5 grupos. El coma está totalmente corregido en un círculo de imagen de 44 mm de diámetro que cubre toda el formato fullframe. Como se muestra en el diagrama de puntos, el punto de difracción mide 2 micras en el centro del campo y 5 micras en la periferia.

El Takahashi ε-Extender E-180ED se puede utilizar tanto para fines visuales como fotográficos; consulte el diagrama del sistema para los montajes. La conexión mecánica de entrada es de rosca macho M68 x 0,75. La salida es M54 x 0,75 hembra. El montaje de una cámara es directo, con la adición de un anillo en T de campo amplio Takahashi específico para la marca de su cámara. Aunque es posible, no se recomienda el uso de filtros de 2" (con rosca M48) enroscados en el extensor. Pueden causar reflejos antiestéticos. Además, debido a la construcción del extensor, ya no es posible enroscar estos filtros en el anillo en T de gran campo, como se permite habitualmente. Por lo tanto, los filtros deben fijarse directamente a la cámara (como un clip que se coloca directamente delante del sensor), o en una rueda de filtros en el caso de una cámara.

Características  ópticas

Distancia focal: 770 mm

Relación focal: F/4,3

Diámetro del círculo de imagen: 44 mm

Distancia de fondo metálico: 56,2 mm

Telescopio: Takahashi Epsilon-180ED

Características mecánicas

Diseño: 7 lentes (5 grupos)

Conexión de entrada: M68x0,75 rosca macho

Conexión de salida: M54x075 rosca hembra

Backfocus: 45,2 mm

Diámetro mecánico: 78,5 mm

Longitud total: 105,5 mm

Peso: 550 g

Diagrama de roscas y posición del punto focal del Takahashi 1.5x ε-Extender E-180ED

Diagramas de puntos

Diagrama de puntos del telescopio Takahashi Epsilon-180ED con el extensor ε 1,5x E-180ED
