Radiotelescopio PrimaLuceLab SPIDER300A.
Importante: el plazo de entrega es de unos 20 a 30 días a partir de la fecha del pedido. De hecho este tiempo es necesario para que nuestros técnicos puedan pre-instalar y probar todos los componentes del radiotelescopio antes de su entrega. CONSULTA CON NOSOTROS PARA OBTENER EL PRECIO Y PLAZO DE ENTREGA SEGÚN TU CONFIGURACIÓN.

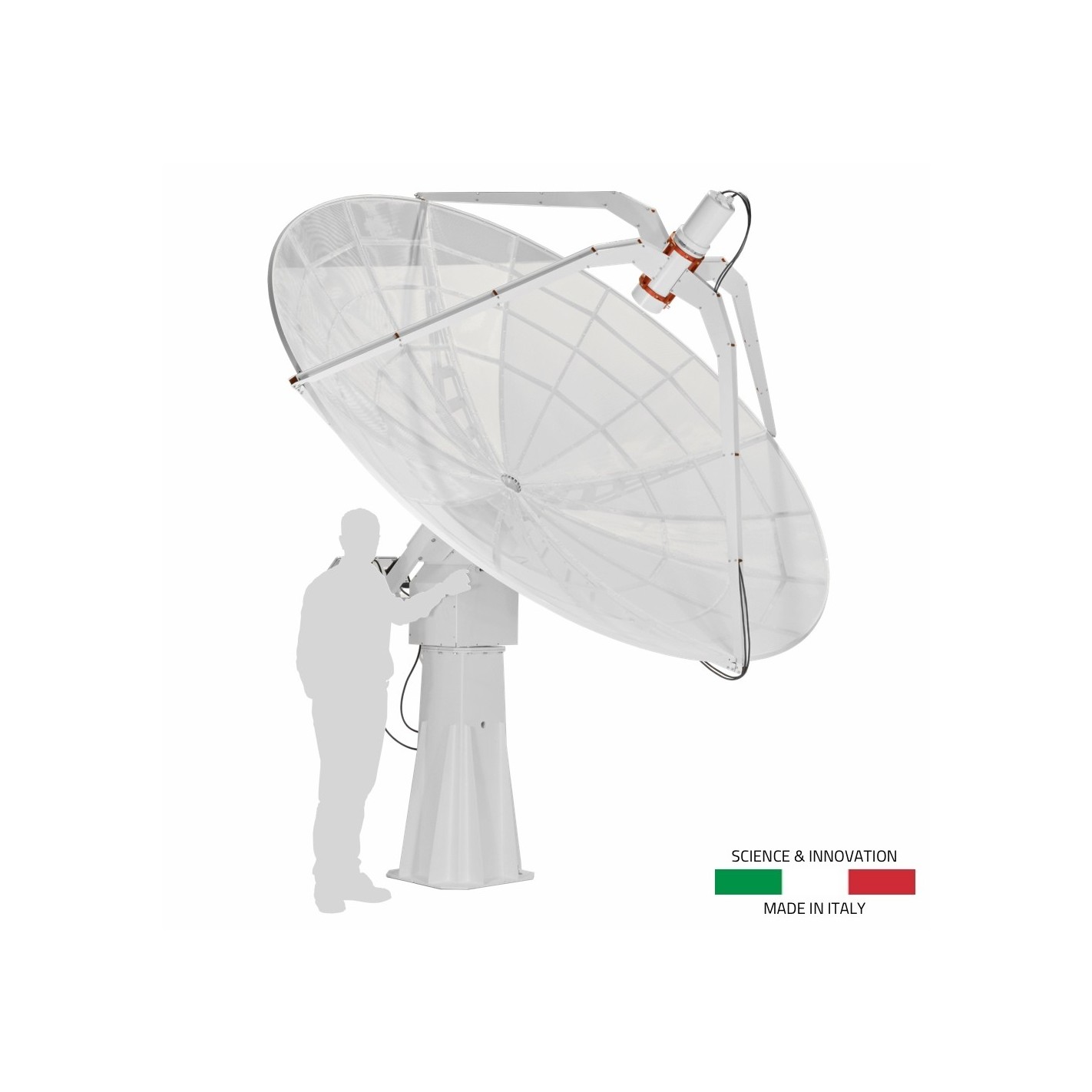

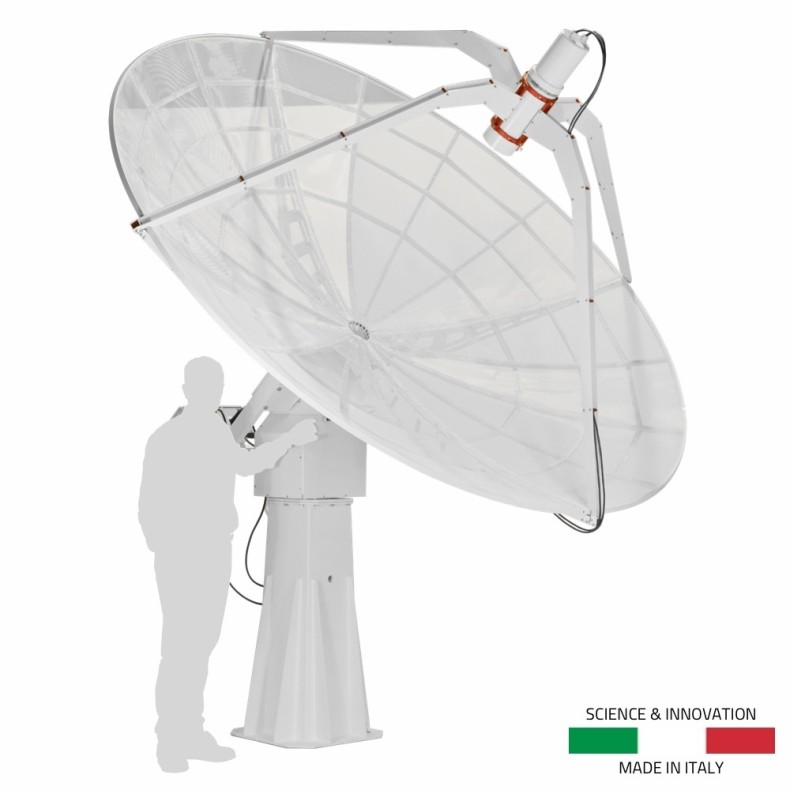

Telescopio radioastronómico avanzado SPIDER 300A MarkII de 3.0 metros de diámetro - características principales:
Telescopio radioastronómico SPIDER 300A MarkII: potente pero asequible, está diseñado específicamente para radioastronomía a 1420 MHz.
Antena de enfoque primario WEB300-5 de 3 metros de diámetro con soportes delanteros y traseros especialmente diseñados: incluye una alimentación optimizada para 1420 MHz y 2 amplificadores de bajo ruido (LNA) para polarización circular LHCP y RHCP.
Sistema de seguimiento de antena altazimutal GS-100II resistente a la intemperie con unidad de control de antena de próxima generación N-ACU: se conecta a la sala de control mediante un cable de red estándar de hasta 100 metros de longitud. Gracias al kit opcional MoF (Mount-over-Fiber), puedes posicionar la antena aún más lejos sustituyendo el cable de red por una fibra óptica dedicada que puede tener hasta 2 km de longitud.
Pilar C106-HEAVY de alta capacidad de carga para base de hormigón: diseñado para mantener el telescopio radioastronómico instalado de forma permanente en el campo.
Alta velocidad de desplazamiento de la antena, ahora hasta 2°/segundo en cada eje, lo que mejora el tiempo de adquisición de datos durante el uso del telescopio y un sistema de seguridad integrado con botón de parada de emergencia (con señales opcionales de luz y audio).
Rango de temperatura de trabajo de grado industrial: el sistema de antena y seguimiento del SPIDER 300A MarkII puede operar en entornos con temperaturas desde -25°C hasta +55°C.
Receptor de radioastronomía H142-PRO de 1420 MHz, radiometro de 50 MHz de ancho de banda instantáneo y espectrómetro de 1024 canales que debe instalarse en la sala de control en un rack estándar de 19" o sobre una mesa.
Software de control y adquisición RadioUniversePRO para Windows 10/11, diseñado para controlar todos los dispositivos del telescopio SPIDER y para recolectar datos de radioastronomía
El telescopio radioastronómico avanzado SPIDER 300A MarkII incluye todo lo necesario para realizar radioastronomía a la frecuencia de 1420 MHz. En este video puedes ver los diferentes elementos que componen el telescopio: la antena, el sistema de seguimiento y el pilar que se instalan en el exterior; y el receptor y el software que se instalan en la sala de control

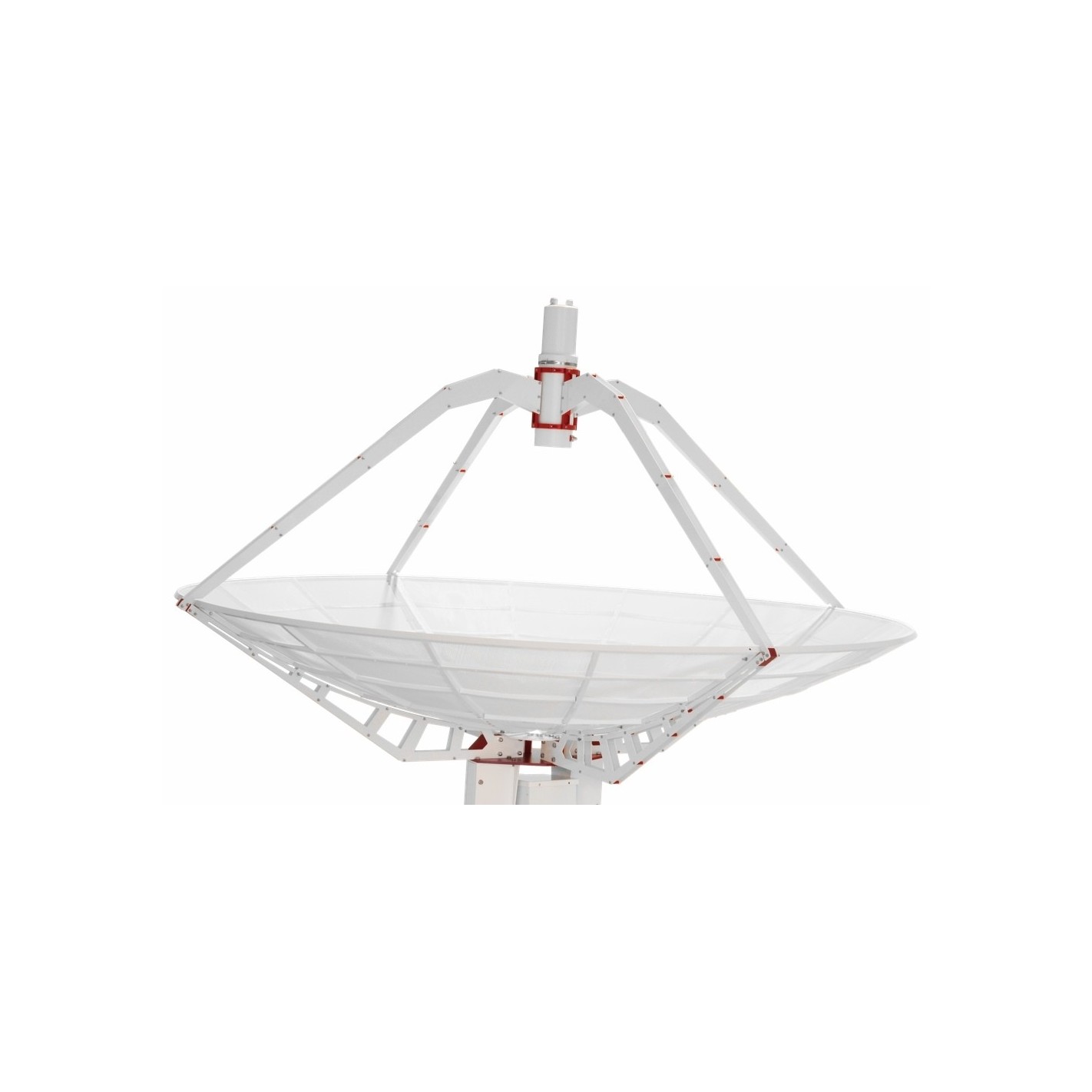

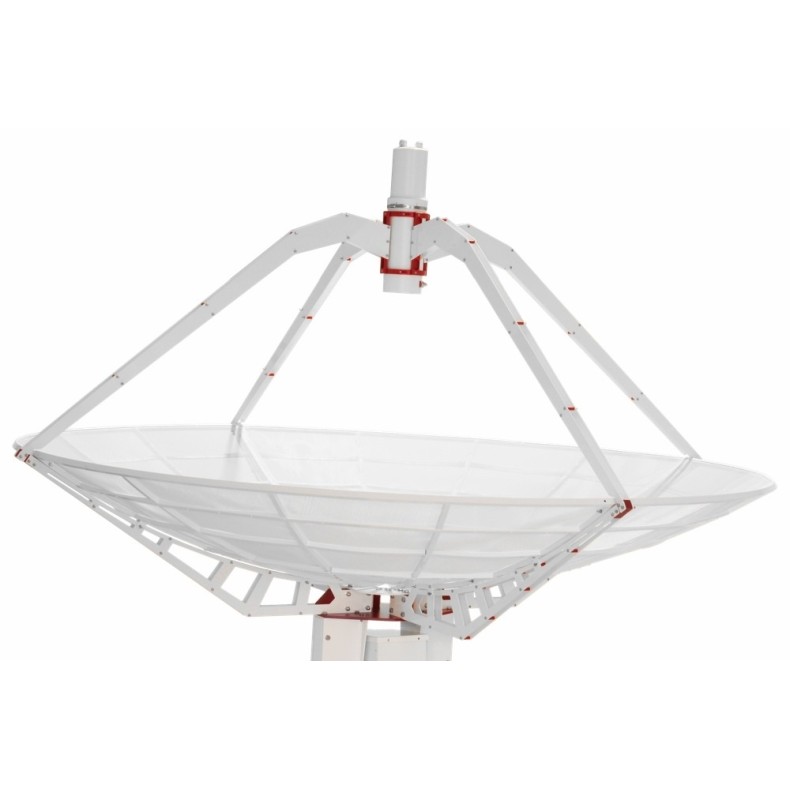

WEB300-5: la antena parabólica de 3 metros de enfoque primario
Para crear un telescopio radioastronómico potente pero aún compacto y fácil de manejar, desarrollamos la antena WEB300-5 que, gracias a su diámetro de 3 metros y su construcción de malla metálica fina, ofrece una gran superficie de recolección con un peso total bajo. Los soportes traseros especiales mantienen la rigidez de toda la antena parabólica sobre el montaje, evitando cualquier flexión y asegurando la efectividad del sistema de apuntamiento. Esto también ayuda a mantener una forma parabólica óptima con un error máximo de menos de lambda/20. La antena se envía dividida en 4 partes y es fácil de montar. Gracias al sistema de desbloqueo especialmente diseñado, puedes retirar fácilmente la antena del sistema de seguimiento si deseas almacenarla (por ejemplo, en caso de condiciones meteorológicas extremas).

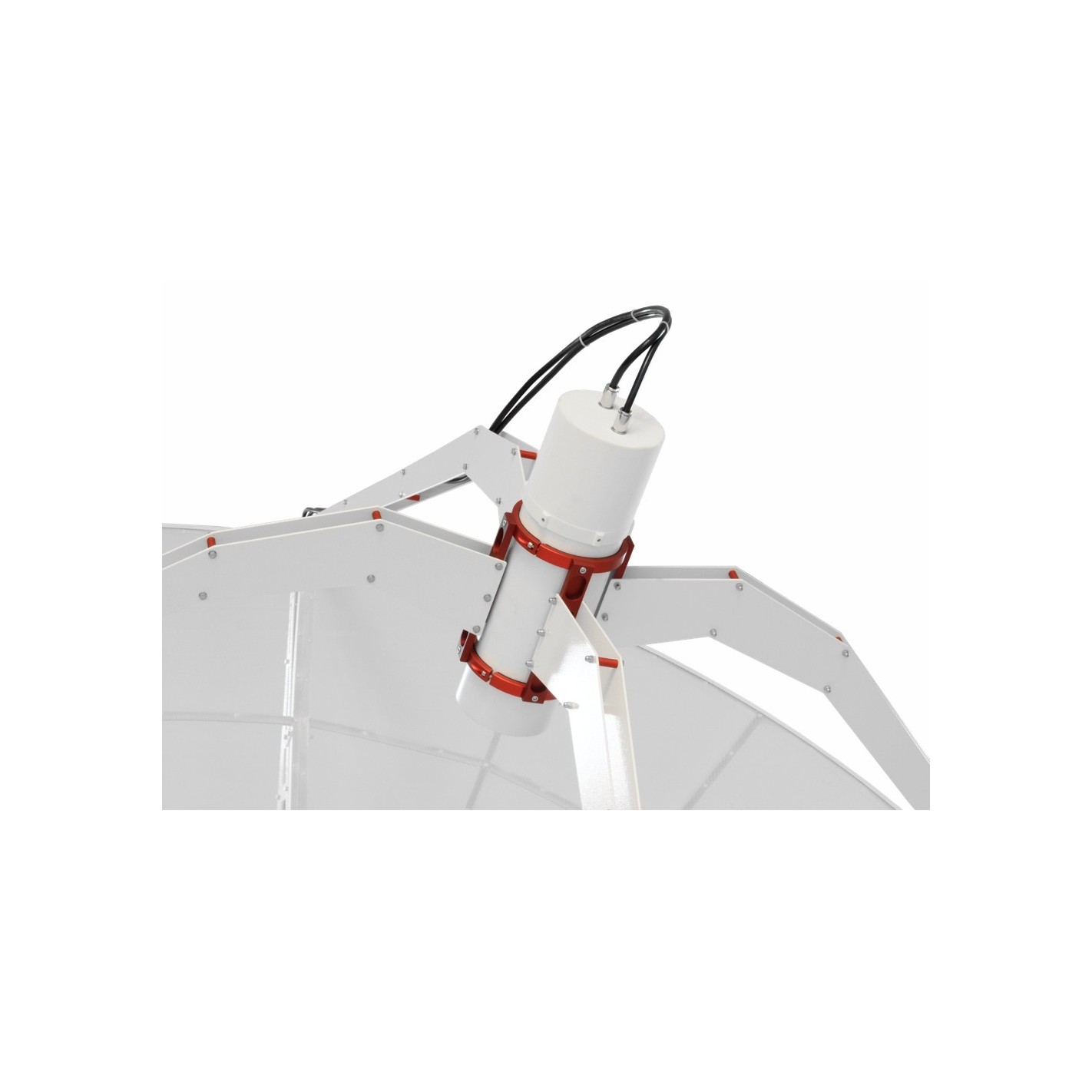

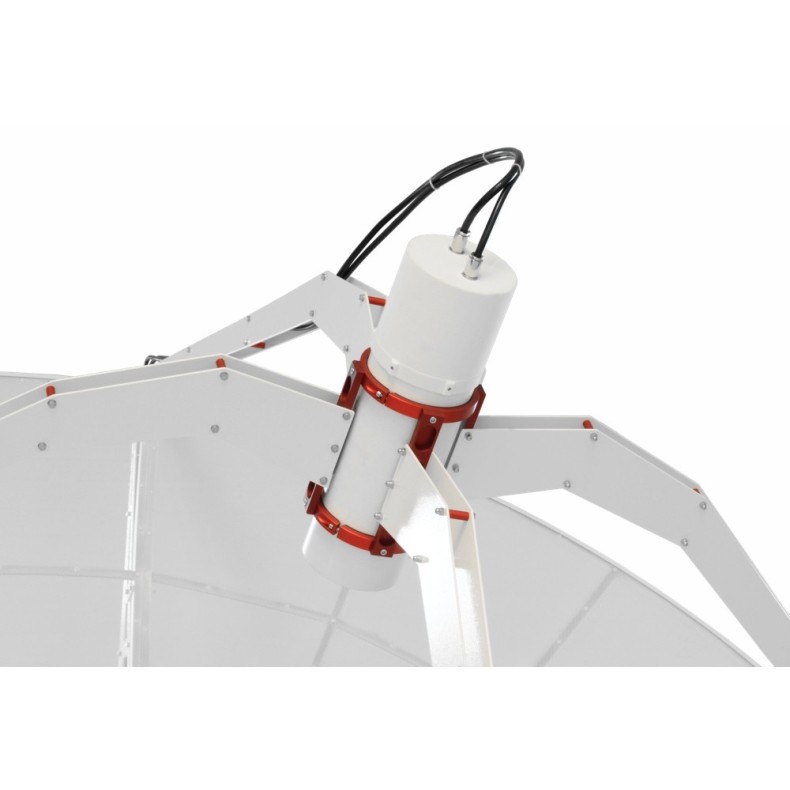

H-FEED: la bocina de alimentación optimizada para 1420 MHz
Desarrollada específicamente para los telescopios radioastronómicos SPIDER, la bocina de alimentación H-FEED está diseñada para una iluminación óptima del reflector primario, lo que permite una alta ganancia mientras reduce los lóbulos laterales y el efecto de fuga, obteniendo así el mejor rendimiento posible de la antena parabólica de 3 metros. La bocina está diseñada para permitir la recepción de dual polarización, con soporte para dos amplificadores de bajo ruido (LNA) profesionales para la frecuencia de 1420 MHz. La bocina se coloca en el punto perfecto de enfoque de la antena mediante una estructura rígida con cuatro soportes para minimizar la obstrucción, y cuenta con un dispositivo de enfoque para ajustar de manera precisa y maximizar el rendimiento de todo el telescopio radioastronómico.

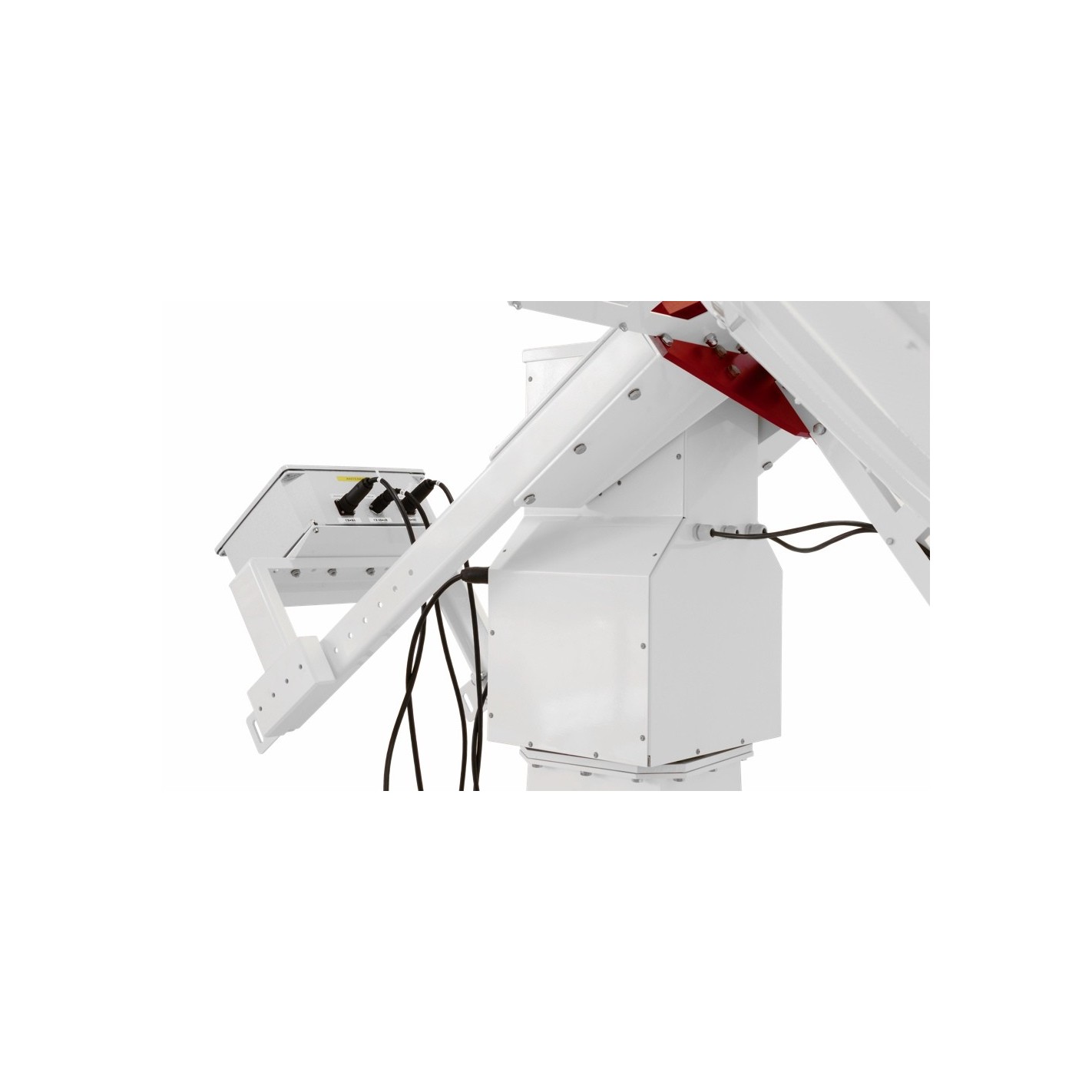

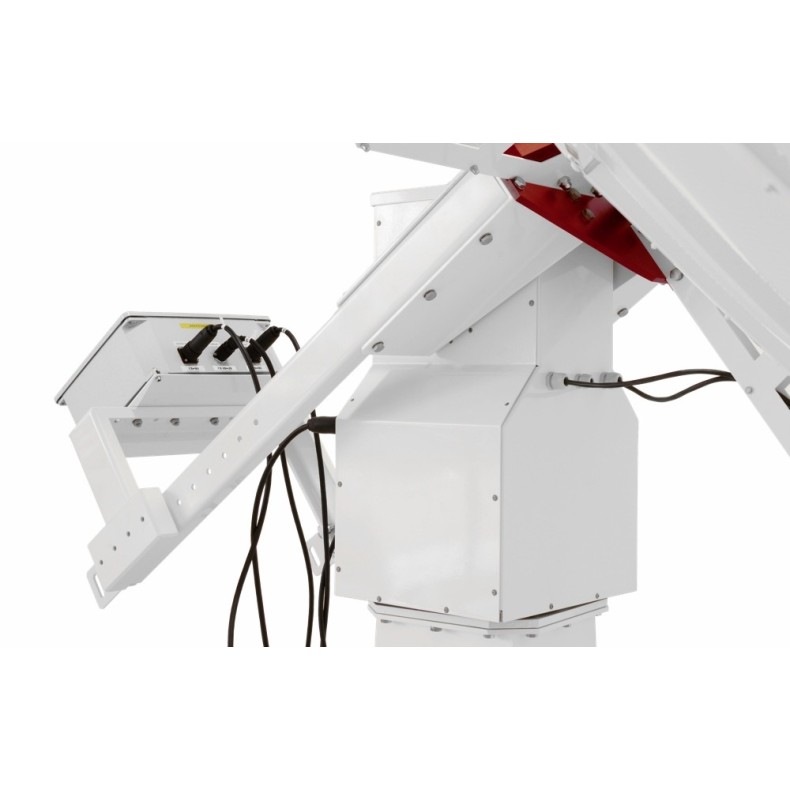

GS-100II: el sistema de seguimiento de antena resistente a la intemperie
La radioastronomía se puede realizar tanto de día como de noche, incluso en condiciones nubladas, ya que las ondas de radio de 1420 MHz no son bloqueadas por las nubes. Para aprovechar esta oportunidad, diseñamos el sistema de seguimiento de antena resistente a la intemperie GS-100II, que permite dejar el telescopio radioastronómico SPIDER 300A MarkII instalado permanentemente al aire libre. Equipado con la electrónica N-ACU (Unidad de Control de Antena de próxima generación) integrada en el sistema de seguimiento, ofrece un marco automático de alta resolución, seguimiento de objetivos, avanzadas funciones de control remoto, monitoreo eficiente y análisis operativo de todos los componentes del sistema de seguimiento de antena. El sistema de seguimiento de antena GS-100II tiene una capacidad de carga de 100 kg y codificadores con una resolución de lectura de 0,0015°. Además, puede equiparse con un sistema de seguridad electrónico especial (opcional) que "aparca" la antena apuntando al cenit (la posición vertical donde queda bloqueada de forma segura) cuando el viento supera los 50 km/h, ofreciendo la menor resistencia al viento.
C106-HEAVY: el pilar de alta capacidad de carga
La antena WEB300-5, debido a su gran diámetro, puede generar una gran cantidad de fuerza sobre el terreno. Cuando se combina con el peso del montaje WP-100, se requiere un sistema de anclaje muy estable y robusto. El pilar C106-HEAVY ofrece todas estas características y está diseñado para mantener el telescopio radioastronómico SPIDER 300A MarkII instalado permanentemente en el campo sobre una base de hormigón que debe ser preparada por el cliente (un ejemplo del diseño de la base de hormigón se proporciona en el manual del usuario de SPIDER). Si deseas utilizar el SPIDER 300A MarkII sin necesidad de fijarlo a una base de hormigón, puedes añadir el pilar opcional C106-HEAVY-F con patas, diseñado para permitir el funcionamiento de una antena parabólica de 3 metros de diámetro.

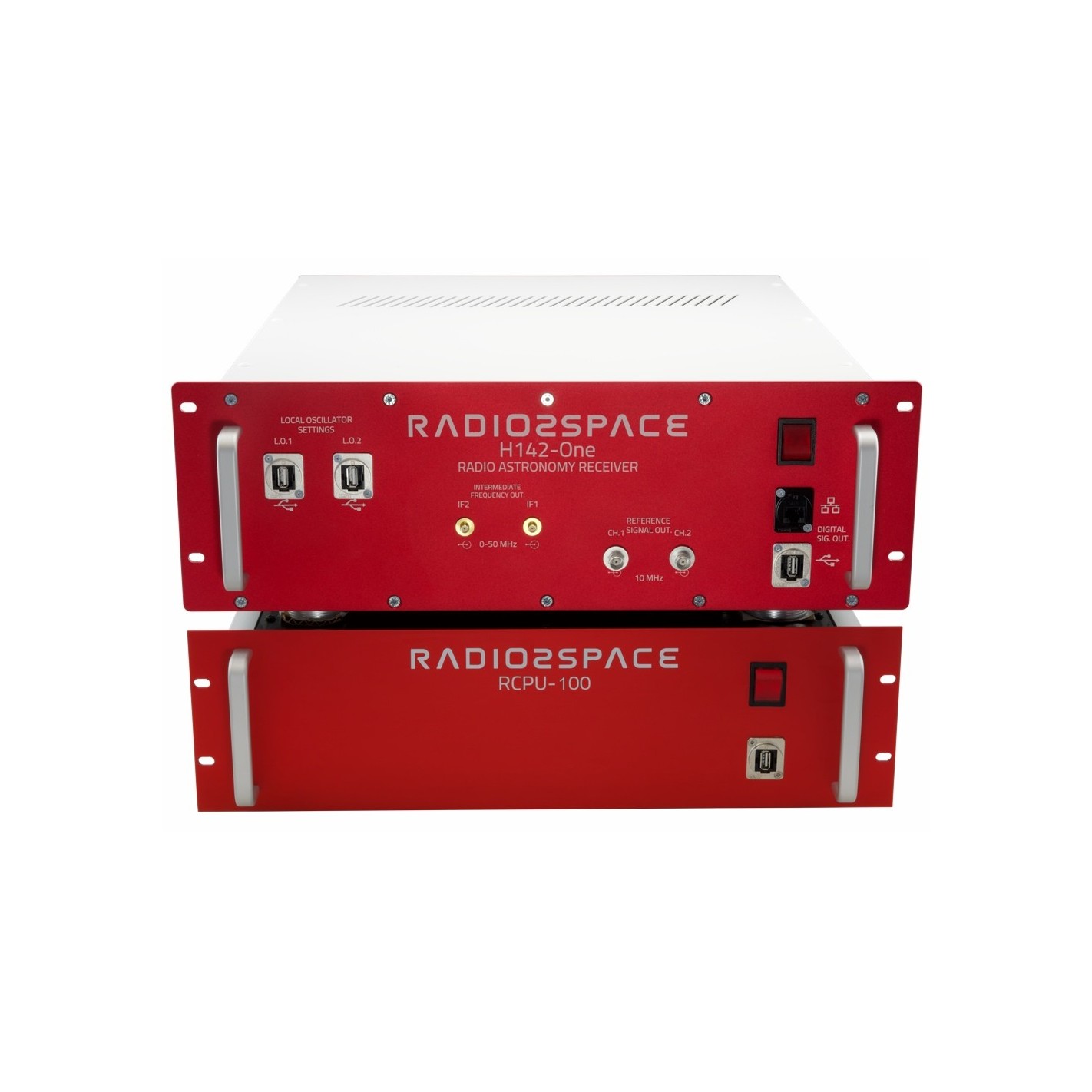

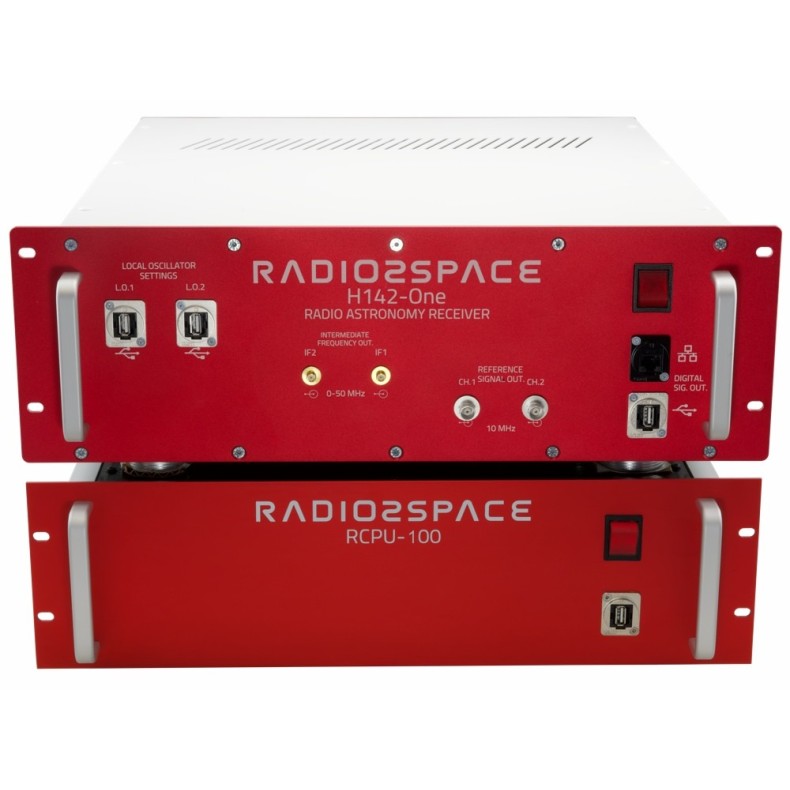

H142-PRO: el receptor de radioastronomía de próxima generación a 1420 MHz para los telescopios radioastronómicos SPIDER
El receptor H142-PRO es la última evolución de nuestro reconocido receptor H142-One, desarrollado en colaboración con el Instituto INAF de Radioastronomía de Bolonia, específicamente para los telescopios radioastronómicos SPIDER. El H142-PRO mantiene las tecnologías de grado profesional utilizadas por los radioastrónomos, pero con un diseño fácil de usar, diseñado específicamente para los telescopios SPIDER.
El H142-PRO presenta un nivel de ruido reducido, lo que proporciona una mejor relación señal-ruido para mejorar la captura de señales débiles provenientes de fuentes astronómicas. Además, la nueva tecnología IPA (Atenuador Programable Integrado) permite reducir la señal y prevenir la saturación cuando se observan fuentes de radio fuertes como el Sol con el telescopio SPIDER. Al igual que el receptor anterior, el H142-PRO es un radiometro/espectrómetro superheterodino a 1420 MHz, de doble conversión (tipo UP/DOWN) con un ancho de banda instantáneo de 50 MHz (RF=1.395MHz-1.445MHz) y un convertidor analógico a digital de 14 bits.
El H142-PRO tiene un espectrómetro con 1024 canales (resolución espectral de 61 kHz) que se muestran y procesan en tiempo real mediante el software de control suministrado con el telescopio radioastronómico. El receptor H142-PRO se puede instalar en un rack de 19" o colocar convenientemente sobre una mesa cerca del ordenador de control, proporcionando flexibilidad en diferentes configuraciones operativas. Gracias a sus dos salidas IF dedicadas, el receptor permite mejorar aún más el rendimiento al añadir un backend opcional, lo que lo convierte en el instrumento perfecto para instituciones educativas y de investigación que deseen crear un programa de radioastronomía, desarrollando también su propia electrónica.
Gracias a su alta ganancia, bajo ruido electrónico y características avanzadas, el receptor H142-PRO convierte al telescopio SPIDER en el instrumento ideal para capturar y estudiar las emisiones de radio de numerosas fuentes en el Universo.

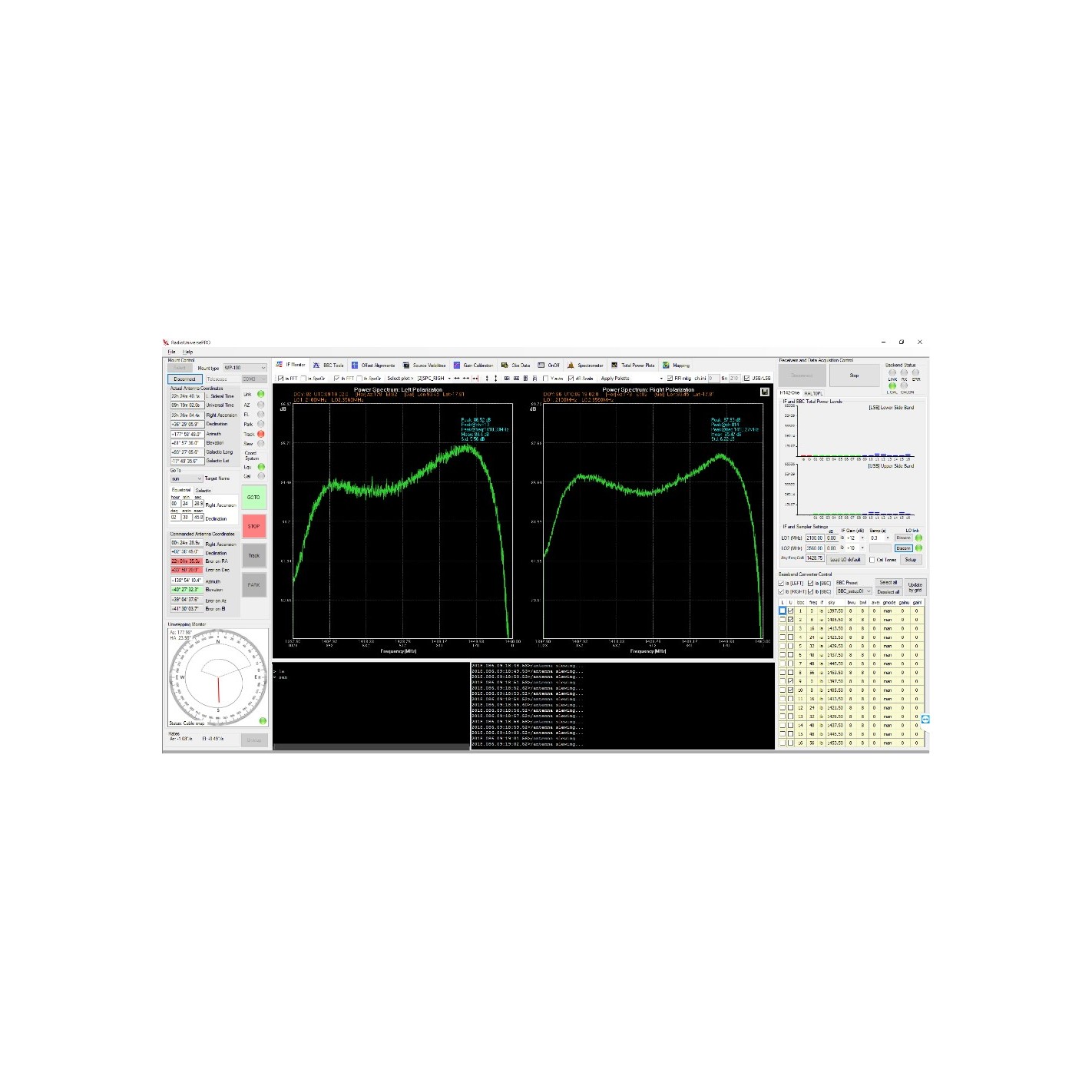

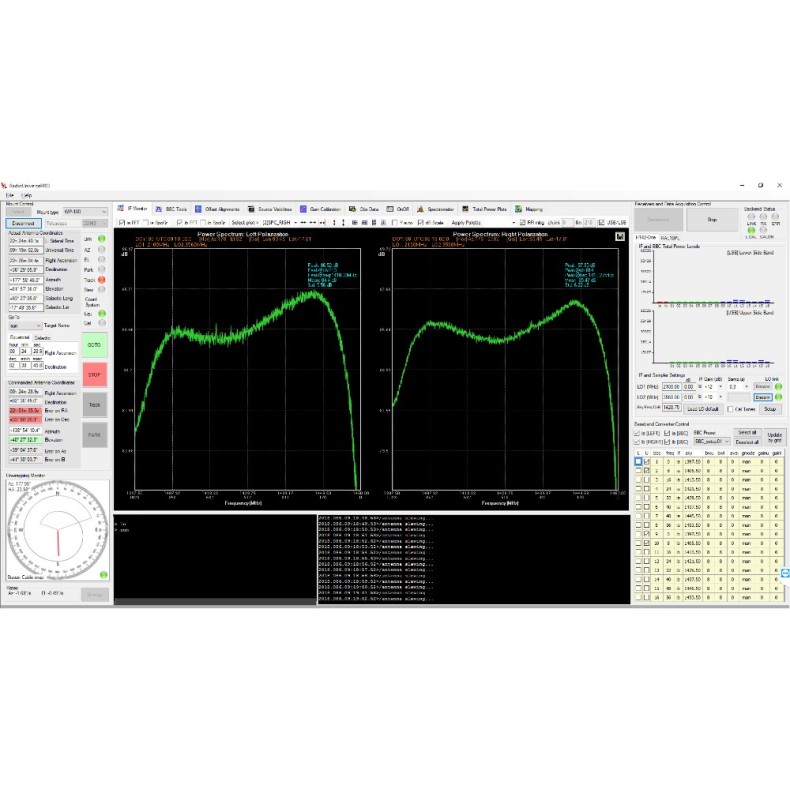

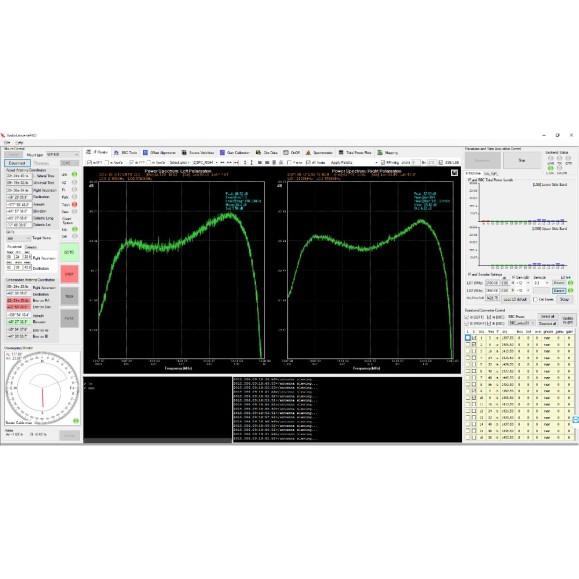

RadioUniversePRO: el software de control, captura y procesamiento de datos para radioastronomía
SPIDER 230C incluye RadioUniversePRO, el software más avanzado jamás desarrollado para la radioastronomía real con telescopios radioastronómicos compactos: te proporciona todo el poder para controlar los diferentes componentes de tu telescopio radioastronómico con una interfaz inmediata y fácil de usar. No tendrás que preocuparte por utilizar diferentes programas, RadioUniversePRO es tu interfaz intuitiva de control y adquisición de datos con el telescopio radioastronómico.
Permite controlar la posición de la antena y los parámetros de adquisición del receptor. De este modo, no solo puedes registrar los datos que provienen del cielo (eliminando interferencias de señales artificiales), sino también tránsitos o radioimágenes de fuentes radioeléctricas en el cielo que deseas estudiar. RadioUniversePRO te permite guardar los datos grabados en formato gráfico tal como se visualizan en la interfaz de usuario, pero también puedes guardar los datos sin procesar en formato FITS compatible con NASA FITS Viewer, lo que te permite abrir y ver rápidamente los datos y exportarlos para procesarlos con otros programas.
Requisitos del sistema: Windows 10/11 (versión sugerida: 64 bits), resolución de pantalla de al menos 1920 x 1080, memoria RAM de 4 GB (sugerida: 8 GB), procesador i3 (sugerido: i5 o i7). RadioUniversePRO no se vende por separado y solo se suministra con los telescopios radioastronómicos SPIDER.
SPIDER 300A MarkII 3.0 metros de diámetro telescopio radioastronómico avanzado para radioastronomía - especificaciones:
- Diámetro de la antena (m): 3.0
- Tipo de antena: Foco primario
- Bocina de alimentación: optimizada para 1420 MHz, LHCP y RHCP
- Frecuencia de trabajo: 1395 – 1445 MHz
- Ancho de banda: 50 MHz
- LNA: 2 unidades de LNA de alta ganancia y estabilidad para 1420 MHz
- Velocidad máxima de azimut: 2°/s
- Velocidad máxima de elevación: 2°/s
- Resolución de lectura de los codificadores: 0,0015°
- Radiómetro: Ancho de banda instantáneo de 50 MHz
- Convertidor A/D: 14 bits
- Espectrómetro: 1024 canales
- Resolución espectral: 61 kHz
- Software de control: RadioUniversePRO
- Resistente a la intemperie: Sí
- Altitud operativa: hasta 3000 m, con una reducción del 1% por cada 100 m por encima de los 1000 m
- Temperatura operativa: de -25°C a +55°C
- Velocidad máxima de viento para seguimiento operativo: 50 km/h
- Velocidad máxima de viento en posición de almacenamiento: 150 km/h
- Peso: 350 kg
- Voltaje de alimentación: 2×110-240V AC
- Interruptor de parada de emergencia
SPIDER 300A MarkII 3.0 metros de diámetro telescopio radioastronómico avanzado para radioastronomía: preparación del sitio
El telescopio SPIDER 300A MarkII está diseñado para instalarse sobre una base de hormigón con un conducto subterráneo que conecta la antena con la sala de control, la cual debe ser preparada por el cliente antes de la instalación (se proporciona un diseño sugerido en el manual del usuario del SPIDER 300A MarkII). La imagen a continuación muestra los cables y conexiones necesarios para conectar la unidad externa de la antena a la sala de control. Se requieren sistemas de alimentación y conexión a tierra, que deben ser proporcionados por el cliente.
SPIDER 300A MarkII 3.0 metros de diámetro telescopio radioastronómico avanzado para radioastronomía: dimensiones
SPIDER MarkII telescopios radioastronómicos para radioastronomía: mucho más que una antena
El telescopio radioastronómico SPIDER MarkII es el resultado de 10 años de investigación por parte del equipo de ingeniería de PrimaLuceLab, que diseña, desarrolla, ensambla y prueba todos nuestros telescopios radioastronómicos internamente. De este modo, los telescopios radioastronómicos SPIDER MarkII ofrecen un rendimiento incomparable en comparación con las antenas estándar de uso general que no están diseñadas para la radioastronomía: mejor precisión en el seguimiento y apuntamiento, mayor sensibilidad, software dedicado para radioastronomía, mejor calidad de ingeniería y un excelente diseño italiano.
Dado que fabricamos los telescopios SPIDER MarkII en nuestra fábrica en Italia, puedes aprovechar la relación directa con nosotros, que somos los verdaderos fabricantes del telescopio radioastronómico. Nuestro servicio de preventa puede ayudarte en todo lo que necesites antes de realizar tu pedido de telescopio. Nuestro soporte postventa puede proporcionarte actualizaciones para productos de hardware y software que desarrollamos específicamente para nuestros telescopios radioastronómicos. Además, nuestro equipo interno de técnicos capacitados también puede instalar SPIDER MarkII en tu ubicación, ¡en cualquier parte del mundo!
