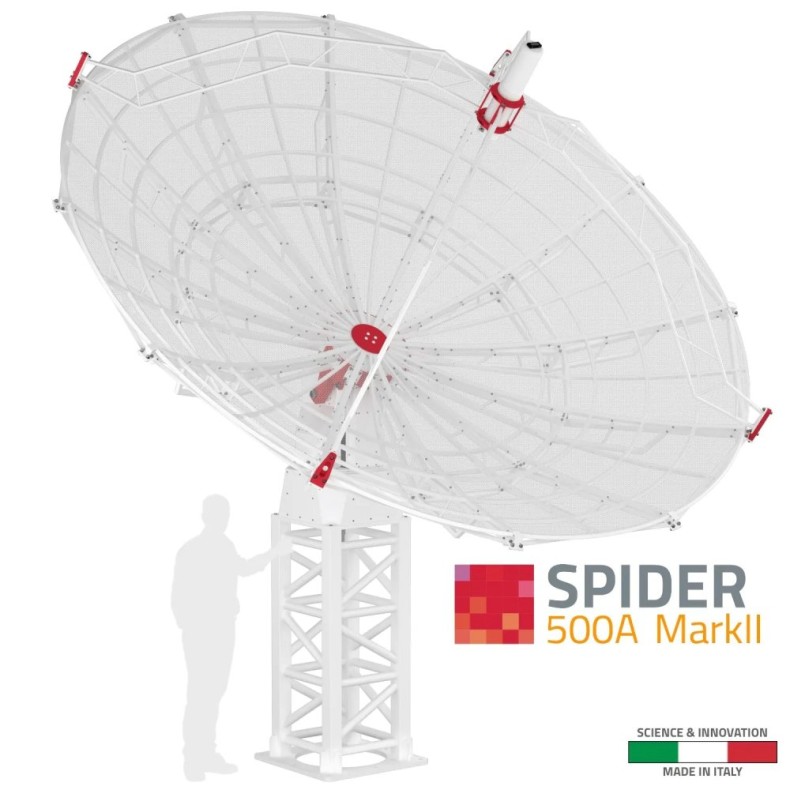

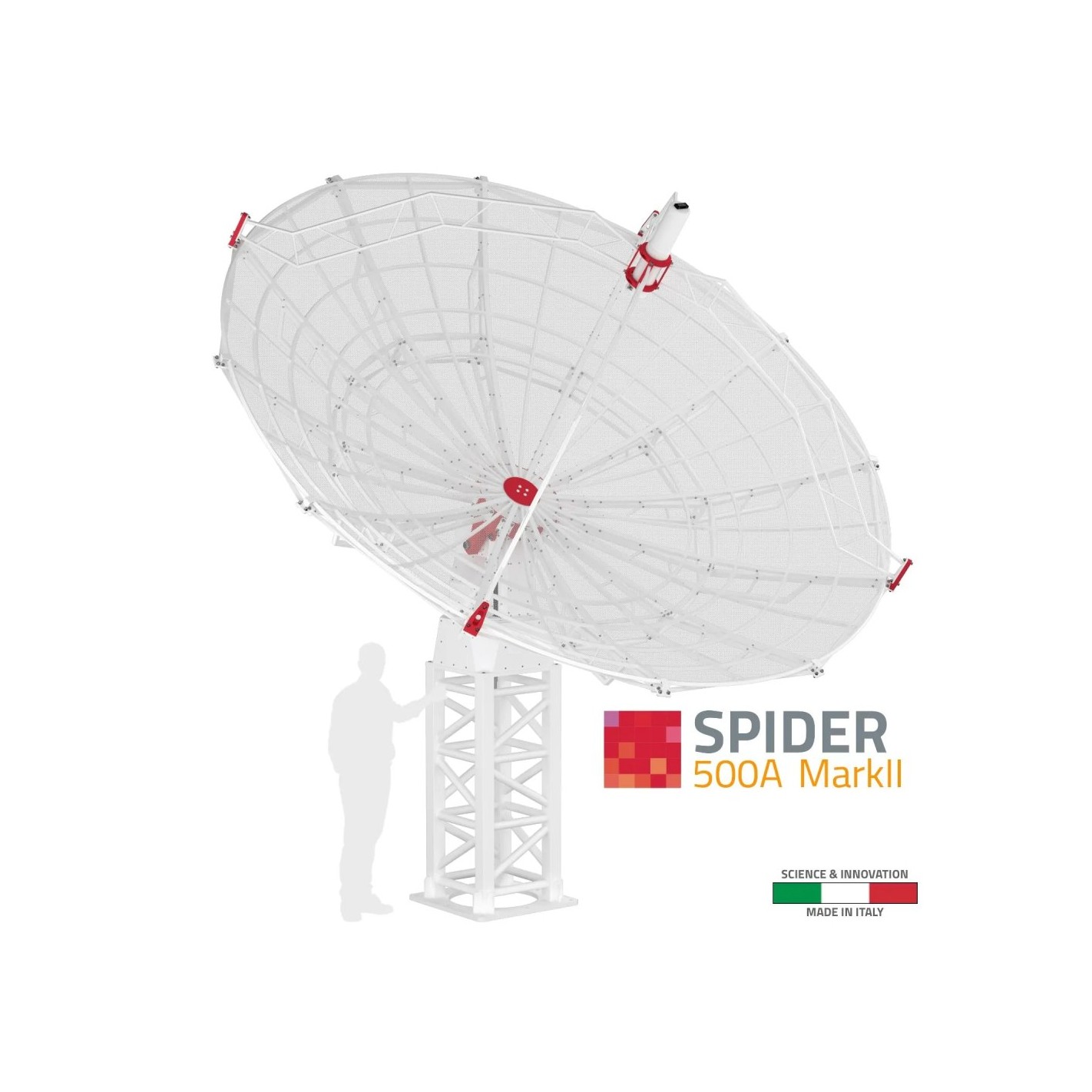

Radiotelescopio profesional PrimaLuceLab SPIDER 500A MarkII
SPIDER 500A MarkII 5.0 metros de diámetro telescopio radioastronómico profesional - características principales:
SPIDER 500A MarkII 5.0 metros de diámetro telescopio radioastronómico: radioastronomía a nivel profesional, ¡podemos enviar e instalar en todo el mundo!
Antena de enfoque primario de 5 metros de diámetro WEB500-5 con soportes delanteros y traseros especialmente diseñados: incluye un alimentador optimizado para 1420 MHz y 2 LNAs para polarización circular LHCP y RHCP.
Sistema de seguimiento de antena GS-400II resistente a las inclemencias del tiempo con la unidad de control de antena de próxima generación N-ACU: conectada a la sala de control mediante un cable de red estándar de hasta 100 metros de longitud. Gracias al kit opcional MoF (Mount-over-Fiber), puedes colocar la antena a mayores distancias reemplazando el cable de red por una fibra óptica dedicada que puede tener hasta 2 km de largo.
Pilar de alta capacidad de carga C400-HEAVY para base de concreto: diseñado para mantener el telescopio radioastronómico instalado permanentemente en el campo.
Alta velocidad de inclinación de la antena, ahora hasta 2°/seg por cada eje, lo que mejora el tiempo de adquisición de datos durante el uso del telescopio radioastronómico y sistema de seguridad integrado con botón de parada de emergencia (señales de luz y audio opcionales).
Rango de temperatura de trabajo de grado industrial: la antena y el sistema de seguimiento SPIDER 500A MarkII pueden funcionar en entornos con temperaturas de -25°C a +55°C.
Receptor de radioastronomía H142-PRO 1420 MHz, radiómetro de ancho de banda instantáneo de 50 MHz y espectrómetro de 1024 canales que se instala en la sala de control en un rack estándar de 19” o en una mesa.
Software de control y adquisición RadioUniversePRO para Windows 10/11, diseñado para controlar todos los dispositivos del telescopio radioastronómico SPIDER y para recoger datos de radioastronomía.
SPIDER 500A MarkII telescopio radioastronómico avanzado incluye todo lo necesario para realizar radioastronomía a la frecuencia de 1420 MHz. En este video, puedes ver los diversos elementos que componen el telescopio radioastronómico: la antena, el sistema de seguimiento y el pilar que se instalan en el exterior; el receptor y el software que se instalan en la sala de control.

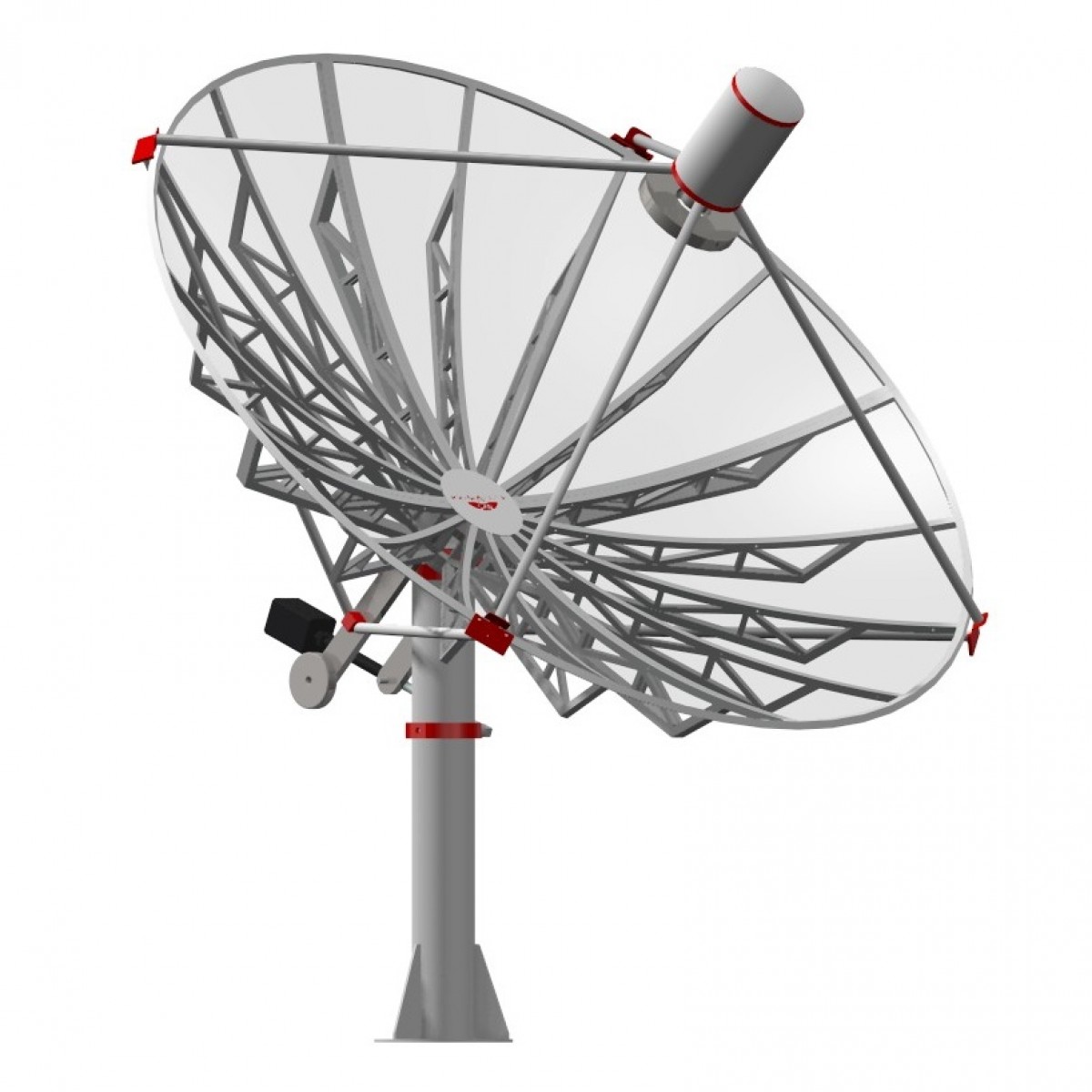

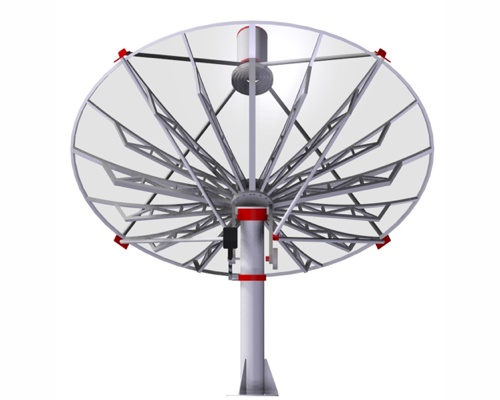

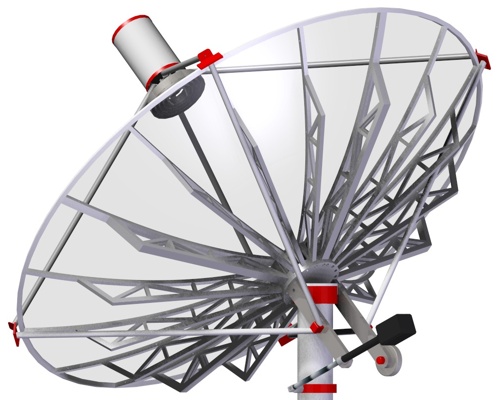

WEB500-5: la antena parabólica de foco primario de 5 metros
La antena parabólica WEB500-5 ha sido desarrollada para obtener un telescopio radioastronómico potente, que, gracias a su construcción con una fina malla metálica, proporciona una gran superficie de recolección con un peso total bajo. Los soportes traseros especiales mantienen la rigidez de toda la antena parabólica en el montaje, evitando cualquier flexión y asegurando la efectividad del sistema de apuntamiento. Esto también ayuda a mantener una forma parabólica perfecta con un error máximo inferior a lambda/20.

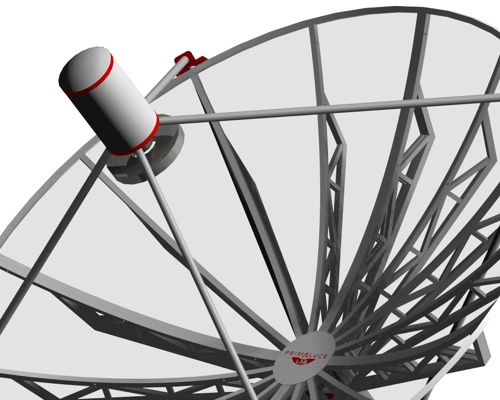

H-FEED: el feedhorn optimizado para 1420 MHz
Desarrollado específicamente para los telescopios radioastronómicos SPIDER, el feedhorn H-FEED está diseñado para una iluminación óptima del reflector primario, lo que permite una alta ganancia mientras reduce los lóbulos laterales y el efecto de derrame, obteniendo así el mejor rendimiento posible de la antena parabólica de 5 metros. El feedhorn está diseñado para permitir la recepción de doble polarización, con soporte para dos amplificadores de bajo ruido (LNA) profesionales para la frecuencia de 1420 MHz. El feedhorn se posiciona en el punto de enfoque perfecto de la antena mediante una estructura rígida con cuatro soportes para minimizar obstrucciones, y con un dispositivo de enfoque para ajustar y maximizar el rendimiento de todo el telescopio radioastronómico.
GS-400II: el sistema de seguimiento de antena a prueba de clima
La radioastronomía se puede realizar tanto de día como de noche, incluso en condiciones de nubes, ya que las ondas de radio de 1420 MHz no son bloqueadas por las nubes. Para aprovechar esta oportunidad, diseñamos el sistema de seguimiento de antena a prueba de clima GS-400II, que permite dejar el telescopio radioastronómico SPIDER 500A MarkII instalado permanentemente en el exterior. Equipado con electrónica N-ACU (Unidad de Control de Antena de Nueva Generación) integrada en el sistema de seguimiento, ofrece un seguimiento y encuadre automático de alta resolución, características avanzadas de control remoto, así como un monitoreo eficiente y análisis operativo de todos los componentes del sistema de seguimiento de la antena. El sistema de seguimiento GS-400II tiene una capacidad de carga de 400 kg y codificadores con una resolución de lectura de 0,0015°. También puede estar equipado con un sistema de seguridad electrónico especial (opcional) que "aparca" la antena apuntando al cenit (la posición vertical donde se bloquea de manera segura) cuando el viento supera los 50 km/h, ofreciendo la menor resistencia al viento.
C400-HEAVY: el soporte de alta capacidad de carga
La antena WEB500-5, debido a su gran diámetro, puede generar una gran cantidad de fuerza sobre el suelo. Cuando se combina con el peso del sistema de seguimiento de antena GS-400II, se requiere un sistema de anclaje muy estable y robusto. El soporte C400-HEAVY ofrece todas estas características y está diseñado para mantener el telescopio radioastronómico SPIDER 500A MarkII instalado permanentemente en el campo sobre una base de concreto que debe ser preparada por el cliente (un ejemplo de diseño de la base de concreto se proporciona en el manual del usuario de SPIDER).
H142-PRO: el receptor de radioastronomía de próxima generación de 1420 MHz con los telescopios SPIDER
El receptor H142-PRO es la última evolución de nuestro reconocido receptor H142-One, desarrollado en colaboración con el Instituto de Radioastronomía INAF de Bolonia específicamente para los telescopios SPIDER. El H142-PRO mantiene las tecnologías de nivel profesional utilizadas por los radioastrónomos en un diseño fácil de usar, específicamente diseñado para y disponible solo con los telescopios SPIDER. El H142-PRO presenta un nivel de ruido reducido, lo que proporciona una relación señal/ruido superior para mejorar la captura de señales de radio débiles provenientes de fuentes astronómicas. Además, la nueva tecnología IPA (Atenuador Programable Integrado) permite reducir la señal, evitando la saturación de señal al observar fuentes de radio fuertes como el Sol con el telescopio SPIDER.
Al igual que el receptor anterior, el H142-PRO es un radiometro/espectrómetro de tipo superheterodino de 1420 MHz, con conversión doble (tipo UP/DOWN), un ancho de banda instantáneo de 50 MHz (RF=1.395MHz-1.445MHz) y un convertidor analógico a digital de 14 bits. El receptor H142-PRO cuenta con un espectrómetro de 1024 canales (resolución espectral de 61 KHz) que se muestran y procesan en tiempo real mediante el software de control suministrado con el telescopio. El H142-PRO puede instalarse en un rack de 19" o colocarse de manera conveniente sobre una mesa cerca de la computadora de control, lo que proporciona flexibilidad en diversos entornos operacionales. Gracias a dos salidas IF dedicadas, el receptor de radioastronomía H142-PRO permite mejorar el rendimiento mediante la adición de un backend opcional, convirtiéndolo en el instrumento ideal para instituciones educativas y de investigación que desean crear un programa de radioastronomía desarrollando también su propia electrónica. Gracias a su alta ganancia, bajo ruido electrónico y características avanzadas, el receptor H142-PRO convierte al telescopio SPIDER en el instrumento ideal para capturar y estudiar las emisiones de radio de numerosas fuentes radioastronómicas en el Universo.
RadioUniversePRO: el software de control, captura de datos y procesamiento para radioastronomía
El SPIDER 230C viene con RadioUniversePRO, el software más avanzado jamás desarrollado para la radioastronomía real con telescopios de radio compactos. Este software te brinda todo el poder para controlar los diferentes componentes de tu telescopio de radio a través de una interfaz inmediata y fácil de usar. No necesitas preocuparte por usar diferentes programas, ya que RadioUniversePRO es tu interfaz intuitiva de control y adquisición de datos con el telescopio. Te permite controlar la posición de la antena y los parámetros de adquisición del receptor. De esta forma, puedes no solo registrar los datos provenientes del cielo (eliminando posibles interferencias de señales artificiales), sino también realizar transitos o radioimágenes de fuentes radioastronómicas en el cielo que desees estudiar.
RadioUniversePRO te permite guardar los datos grabados en formato gráfico tal como se visualizan en la interfaz de usuario, pero también puedes guardar los datos en bruto en formato FITS compatible con el visor FITS de la NASA, lo que te permite abrir y visualizar rápidamente los datos y exportarlos para procesarlos con otros programas. Los requisitos del sistema son Windows 10/11 (se recomienda la versión de 64 bits), resolución de pantalla de al menos 1920 x 1080, memoria RAM de 4 GB (se recomienda 8 GB) y un procesador i3 (se recomienda i5 o i7). RadioUniversePRO no se vende por separado y solo se suministra con los telescopios SPIDER.
SPIDER 500A MarkII 5.0 Meter Diameter Advanced Radio Telescope for Radio Astronomy - Specifications
- Antenna Diameter (m): 5.0
- Antenna Type: Prime Focus
- Feed: Optimized for 1420 MHz, LHCP and RHCP
- Working Frequency: 1395 – 1445 MHz
- Bandwidth: 50 MHz
- LNA: 2 high-gain and stable 1420 MHz LNA units
- Azimuth Max Velocity: 2°/s
- Elevation Max Velocity: 2°/s
- Encoders Read Resolution: 0.0015°
- Radiometer: 50 MHz instantaneous bandwidth
- A/D Converter: 14 bits
- Spectrometer: 1024 channels
- Spectral Resolution: 61 KHz
- Control Software: RadioUniversePRO
- Weatherproof: Yes
- Operating Altitude: 3000 m max (derating of 1% per 100 m above 1000 m)
- Operating Temperature: -25°C to +55°C
- Continuous Wind Speed for Operational Tracking: 50 km/h
- Maximum Wind Speed in Stow Position: 150 km/h
- Weight: 1000 kg
- Supply Voltage: 2×110-240V AC
- Emergency Stop Switch: Yes
SPIDER 500A MarkII 5.0 Meter Diameter Advanced Radio Telescope for Radio Astronomy - Site Preparation
The SPIDER 500A MarkII radio telescope is designed for installation on a concrete base, with an underground duct that connects the antenna to the control room, which the customer needs to prepare before installation (suggested design is included in the user manual). The necessary cables and connections required to link the antenna’s external unit to the control room are shown in the manual. Power and grounding systems must be provided by the customer.
SPIDER 500A MarkII Telescopio Radioastronómico Avanzado de 5.0 metros de diámetro: dimensiones
Telescopios radioastronómicos SPIDER MarkII: mucho más que una antena
El telescopio radioastronómico SPIDER MarkII es el resultado de 10 años de investigación por parte del equipo de ingeniería de PrimaLuceLab, que diseña, desarrolla, ensambla y prueba internamente todos nuestros telescopios radioastronómicos. De esta manera, los telescopios radioastronómicos SPIDER MarkII ofrecen un rendimiento incomparable frente a las antenas estándar que no están diseñadas para radioastronomía: mejor precisión de seguimiento y apuntado, mayor sensibilidad, software dedicado para radioastronomía, mejor calidad de ingeniería y un gran diseño italiano. Dado que fabricamos los telescopios SPIDER MarkII en nuestra fábrica en Italia, puedes aprovechar la relación directa con nosotros, los verdaderos fabricantes del telescopio radioastronómico. Nuestro servicio previo a la venta puede ayudarte con todo lo que necesites antes de realizar el pedido de tu telescopio. Nuestro soporte postventa te proporcionará actualizaciones para los productos de hardware y software que desarrollamos específicamente para nuestros telescopios. ¡Nuestro equipo interno de técnicos capacitados también puede instalar SPIDER MarkII en tu ubicación, en todo el mundo!
