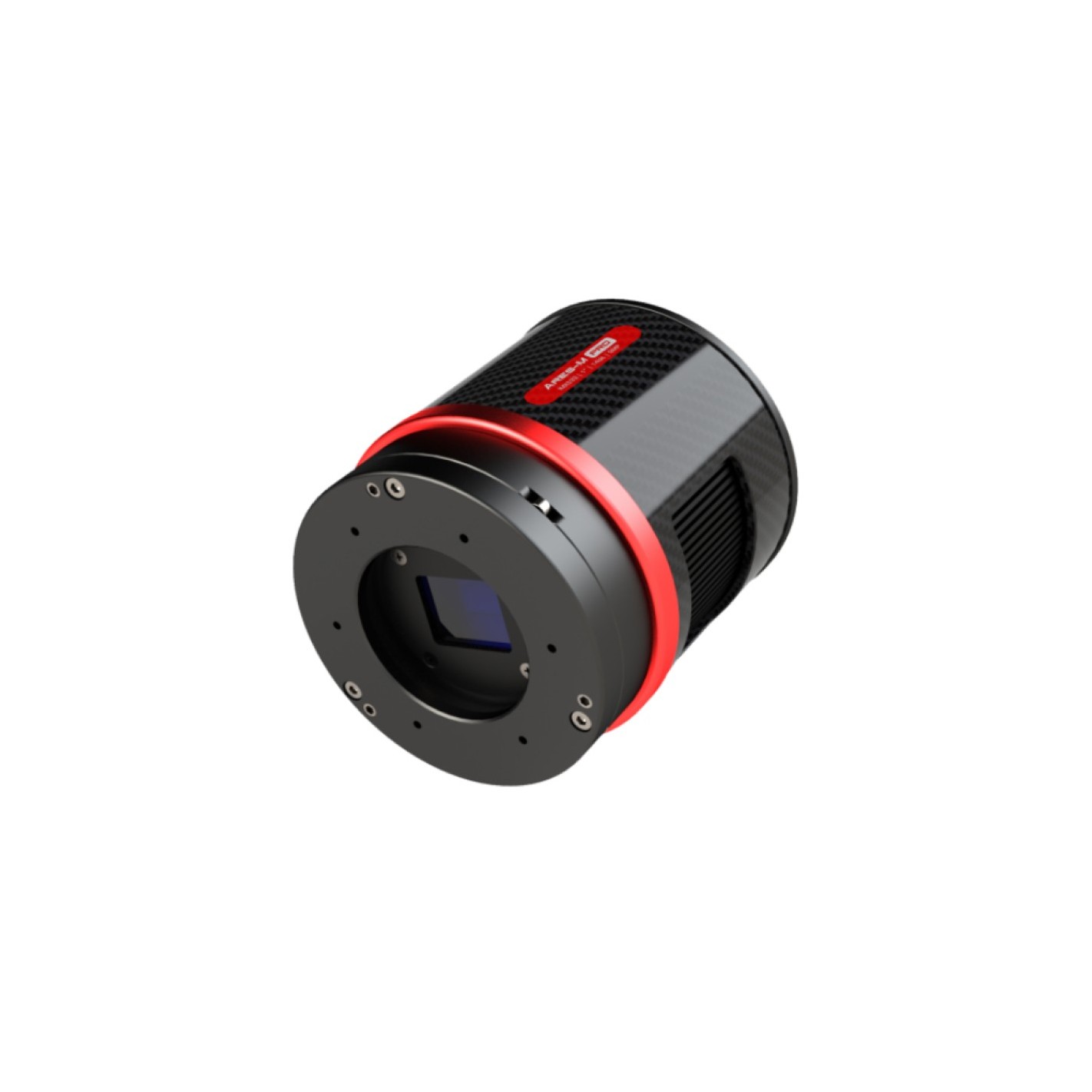

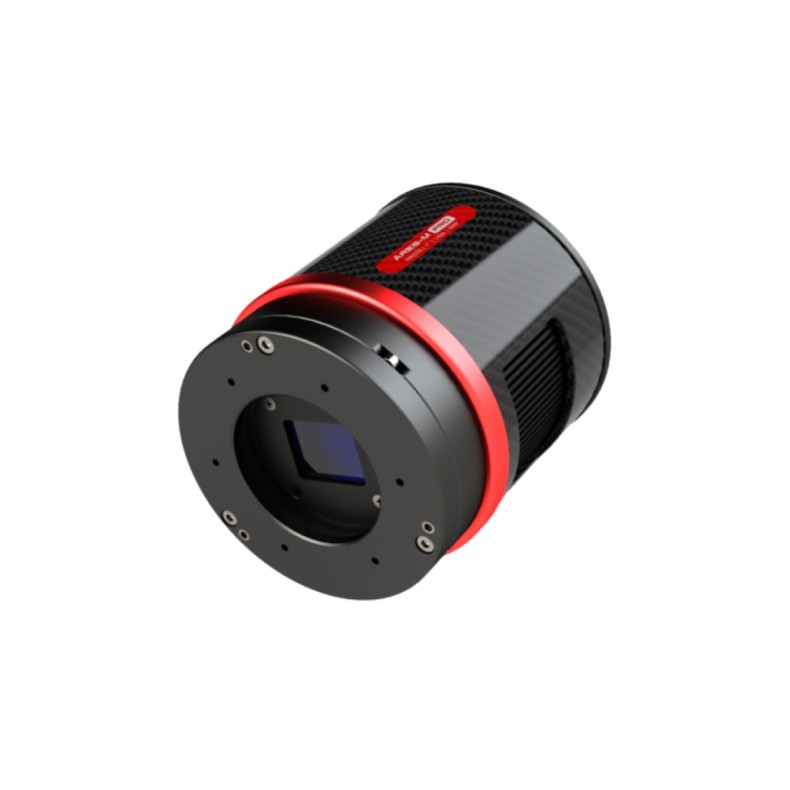

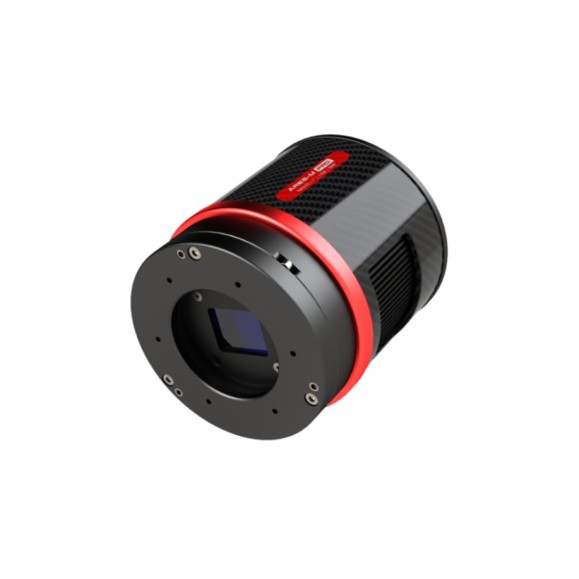

Descripción del producto
La cámara Ares-M Pro adopta el sensor monocromo de formato cuadrado Sony IMX533 de 1".
El tamaño de píxel de 3,76 um permite una profundidad de pozo de 73Ke con un total de 9MP (la resolución es de 3008*3008) y la diagonal es de 16mm.
Tecnología STARVIS
Cámara Ares-M Pro (IMX533) basada en la tecnología STARVIS de Sony, que es la tecnología de píxeles retroiluminados utilizada en los sensores de imagen CMOS.
Formato
La cámara Ares-M Pro tiene un formato de 1″, este tamaño es lo suficientemente grande para obtener imágenes en todas sus formas.
Diseño de vanguardia
Esta vez con un cuerpo redondo, una paleta de colores clásica en rojo y negro y utilizando fibra de carbono para reducir el peso y las perspectivas máximas.
También se ha integrado la placa del sensor basculante y la placa de circuito impreso antirrotación.
Esta serie de diseños hace que la cámara no sólo sea ligera y fresca, sino también funcional.

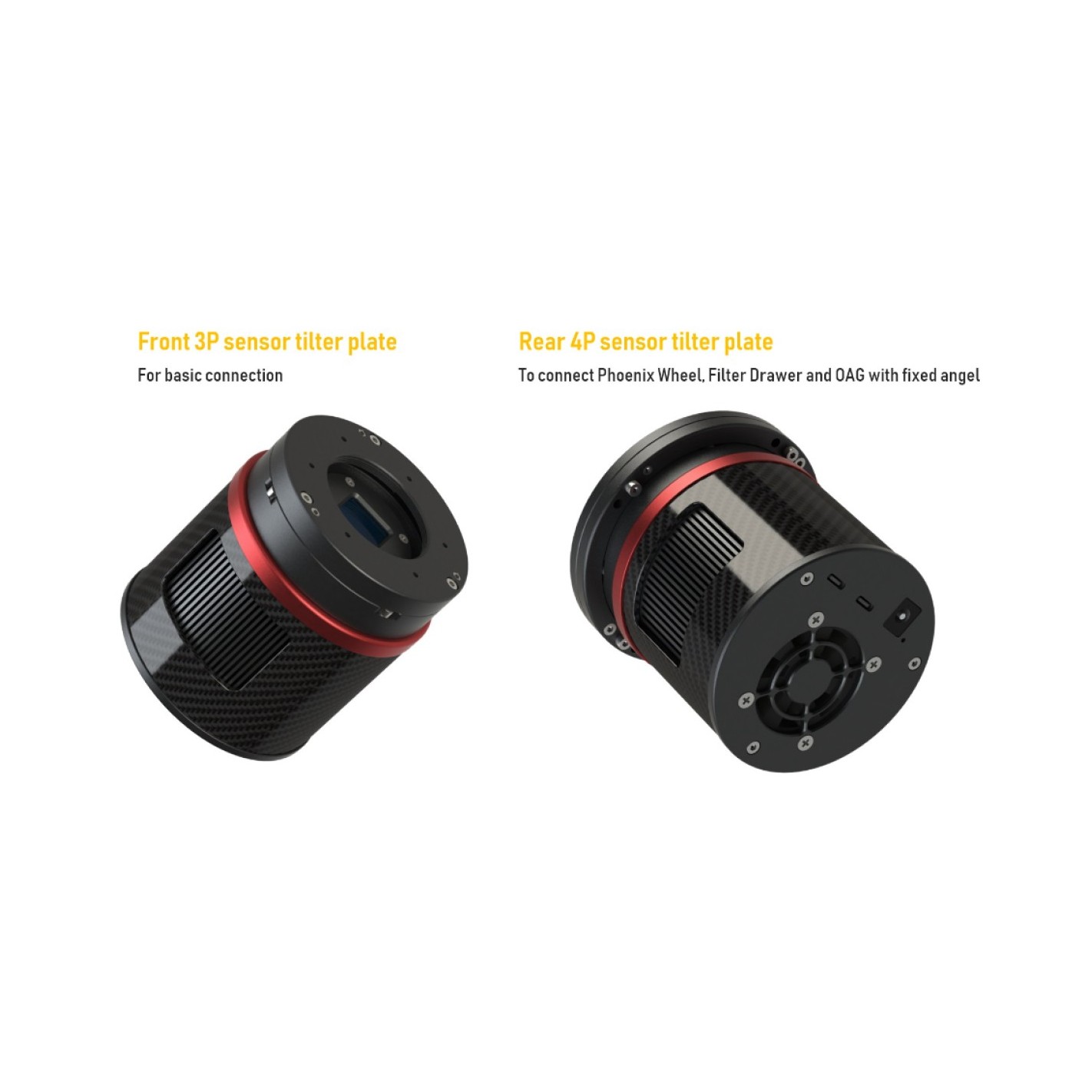

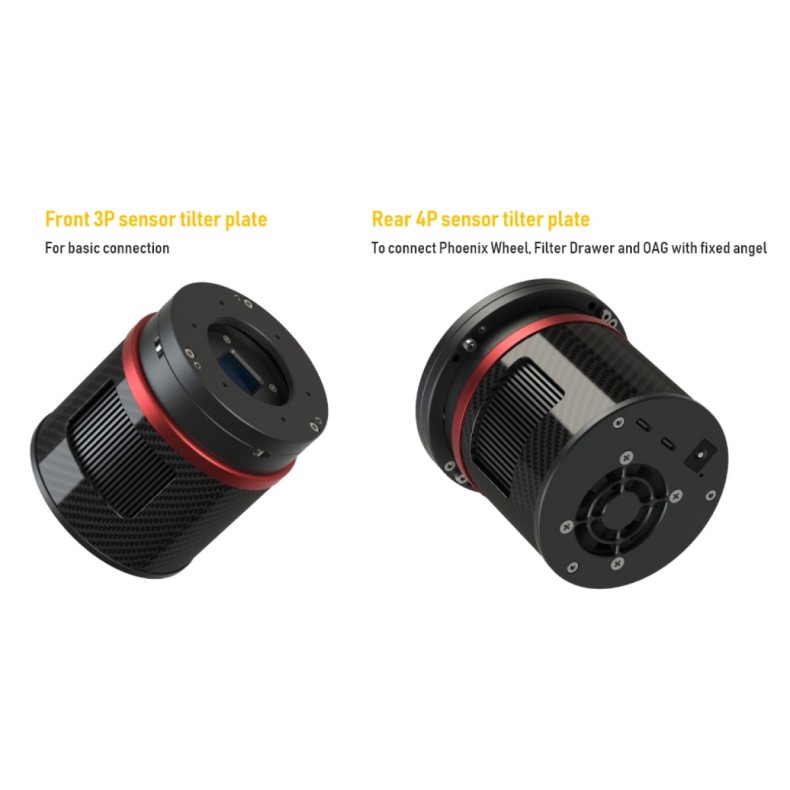

Placa de inclinación delantera de 3 puntos o trasera de 4 puntos
Cuando se fotografían objetos de cielo profundo, la placa de inclinación del sensor se puede utilizar para ajustar el ángulo de inclinación del sensor y conseguir estrellas con esquinas más redondeadas.
La cámara Ares ofrece una placa de inclinación delantera y otra trasera para adaptarse a todos los escenarios de uso.
La placa de inclinación frontal 3P es la parte predeterminada de la cámara, creemos que la mayoría de los usuarios ya la han experimentado. funciona bien en muchos escenarios básicos.
La placa de inclinación trasera 4P es una parte alternativa para la cámara, cuando se utiliza una rueda de filtro / cajón de filtro y OAG con ángel fijo, es necesario. Y también es conveniente para los usuarios de RASA para ajustar el ángulo de inclinación del sensor desde la parte posterior.
La almohadilla antirreflectante integrada de esponja de alta densidad puede bloquear la luz de las rendijas laterales sin que se produzcan fugas laterales.
Fibra de carbono para reducir el peso
La serie Ares utiliza fibra de carbono en la carcasa de la cámara y se ha optimizado para reducir el peso en su diseño estructural. La cámara pesa sólo 420 gramos, lo que la convierte en uno de los modelos más ligeros del mercado.
Refrigeración activa
La serie de cámaras con refrigeración Player One utiliza una unidad de refrigeración TEC de 2 etapas, tras mejorar el diseño estructural para rechazar el calor en la cámara, la cámara Delta-T puede alcanzar los 35-40 ℃.
Calefacción antivaho
En el diseño de cámaras ligeras refrigeradas, Player One siempre persigue la perfección, todas las características necesarias deben tener, especialmente el sistema anti-vaho, es el problema que muchas pequeñas cámaras refrigeradas han ignorado.
Pozo lleno
La cámara Ares-M Pro tiene 73Ke de pozo lleno, es casi 1,5 veces más que la IMX533 Basic (50ke).
Frecuencia de imagen
La cámara Ares-M Pro puede disparar 43 fotogramas por segundo en modo RAW8, mucho más rápido que los modelos existentes en el mercado.
Modo de muestreo dual
La serie Ares cuenta con un modo de muestreo dual. El modo normal y el modo LRN, tienen diferentes ventajas en la captura de imágenes.
1. El modo normal tiene un FPS más rápido, es más adecuado para imágenes planetarias.
2. El modo LRN (bajo ruido de lectura) tiene un menor ruido de lectura y un mayor rango dinámico, por lo que es más adecuado para imágenes DSO.
Sin Amp-Glow
La oscuridad de la cámara Ares-M PRO (IMX533) es totalmente "oscura", ¡también es una cámara "Non-Amp-Glow"!
300s@gain=0, offset=10, -10 grados, fotograma oscuro de la cámara Ares-M PRO
Vista previa de la imagen OSCURA: exposición = 300s, ganancia = 0, offset = 10, temperatura = -10 ℃ STF auto stretch en Pixinsight 1.86
No-Amp-Glow nos puede dar un fondo muy limpio, mucho más fácil de obtener imágenes de alta calidad.
La cámara Ares-M PRO también es muy buena para imágenes solares, lunares y planetarias. Su sensor cuadrado de 1″ puede capturar fácilmente el disco completo del Sol y la Luna con refractores de distancia focal corta. Y también podría realizar trabajos de mosaico de forma más eficiente.
Memoria caché DDR3 de 512 MB
Como mejora, la memoria caché DDR3 de las cámaras refrigeradas se ha aumentado a 512 MB. Ayuda a estabilizar y asegurar la transmisión de datos, evita eficazmente la pérdida de fotogramas y reduce significativamente el ruido de reproducción.
Con la memoria caché DDR3, la cámara ya no tiene grandes exigencias en cuanto a requisitos informáticos, seguirá teniendo un rendimiento excelente incluso cuando esté conectada a un puerto USB 2.0.
Puerto de datos tipo C y puerto de alimentación
La parte trasera de la cámara refrigerada tiene dos puertos de datos de tipo C y un puerto de alimentación de 12 V CC de 5,5 × 2,1 mm.
El puerto de datos principal es compatible con el protocolo USB3.0, la cámara puede funcionar a 43 fps en modo RAW8. El puerto de tipo C es más fácil de conectar cuando se monta el equipo de imagen por la noche.
Al grabar imágenes, dado que la velocidad de escritura real se verá afectada por la velocidad de escritura del propio disco duro, cuando la velocidad de escritura del disco duro sea lenta, es posible que la grabación no alcance la velocidad teórica. Se recomienda utilizar un SSD de alta calidad para grabar datos y así aprovechar al máximo el rendimiento de la cámara.
La cámara dispone de un puerto de 12V DC5.5*2.1mm para proporcionar energía suficiente al sistema de refrigeración TEC. Si no necesita encender la refrigeración, sólo tiene que conectar el puerto principal tipo C, la cámara funcionará como una cámara sin refrigeración.
Uso del cable estándar
Sistema de refrigeración y calentador antirrotación
En la ventana ASCOM, proporcionamos 3 parámetros ajustables: temperatura objetivo, velocidad del ventilador y potencia anti-rotación.
Delta-T estándar: 35 ℃-40 ℃, cuando la temperatura ambiente es de 30 ℃, velocidad del ventilador 100%, calentador de rocío 1%.
Ajustes Delta-T recomendados: 30℃-35℃ por debajo de la temperatura ambiente, velocidad del ventilador 50-70%, calentador de rocío 10%, consumo de energía 40- 60%.
La velocidad del ventilador de refrigeración también es ajustable, el valor por defecto es 70% de velocidad.
El problema del rocío es el mayor enemigo de las imágenes astro, la cámara tiene integrado un calentador anti rocío delante de la cámara. La potencia de calentamiento es ajustable.
Mecanismo de protección contra sobretensión y sobrecorriente
Las cámaras Player One producidas por el fabricante número uno garantizan la seguridad de su cámara y otros equipos con mecanismos de protección contra sobretensión y sobrecorriente.
Rendimiento
HCG abierto con ganancia = 125.
Ruido de lectura
En cuanto al ruido de lectura, prometemos solemnemente que todos los valores se han obtenido a partir de pruebas reales. Y para los usuarios, pueden utilizar Sharpcap 4 para las pruebas. SC4 tiene una función llamada Análisis del sensor, que proporciona una forma muy sencilla de comprobar el ruido de lectura.
Corriente oscura
La corriente oscura es de sólo 0,000044e/s/pix a -20℃ y 0,000996e/s/pix a 0℃. En toda la curva, la corriente oscura parece casi una línea recta, lo que puede demostrar que la cámara Ares tiene muy buena calidad y un rendimiento estable.
Curva QE

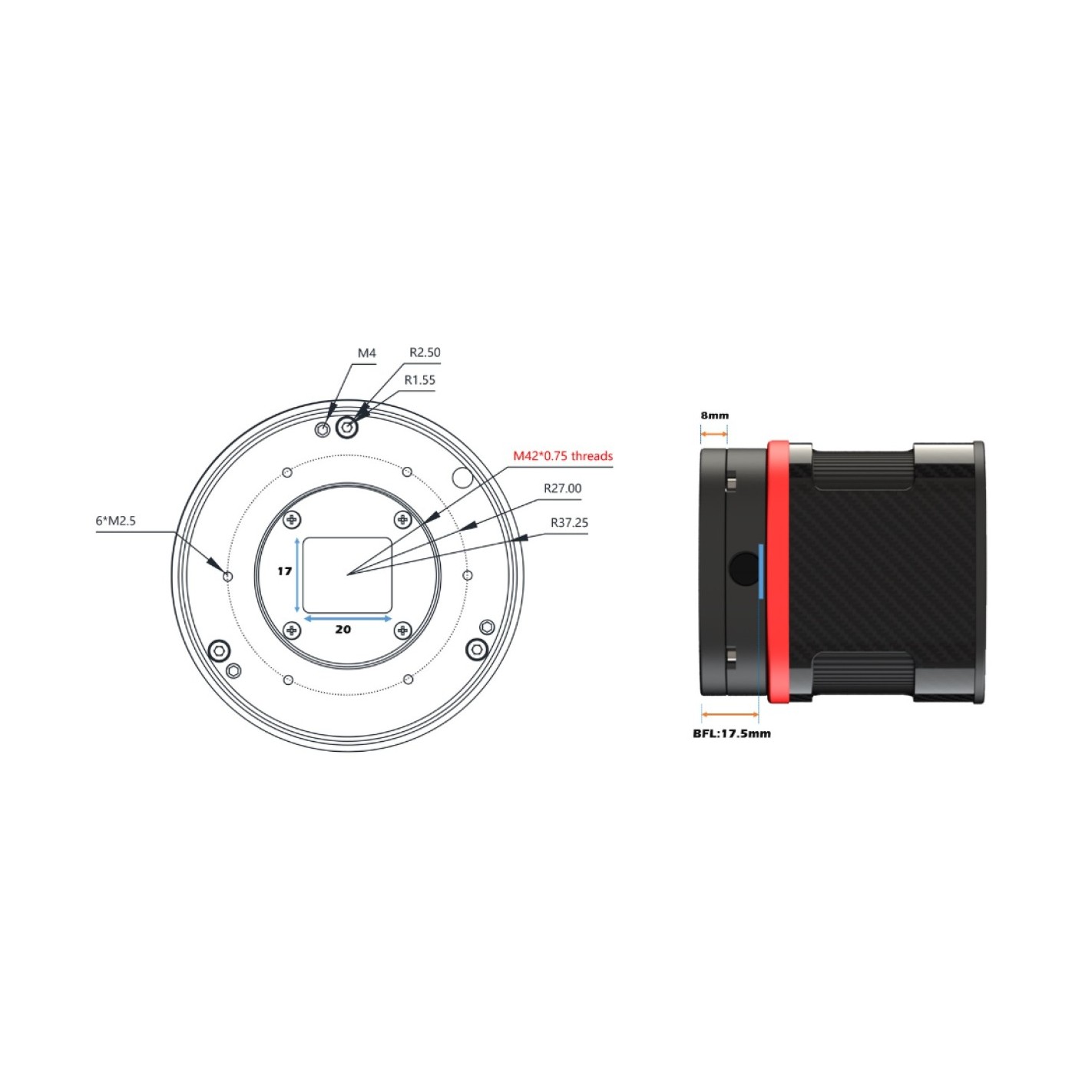

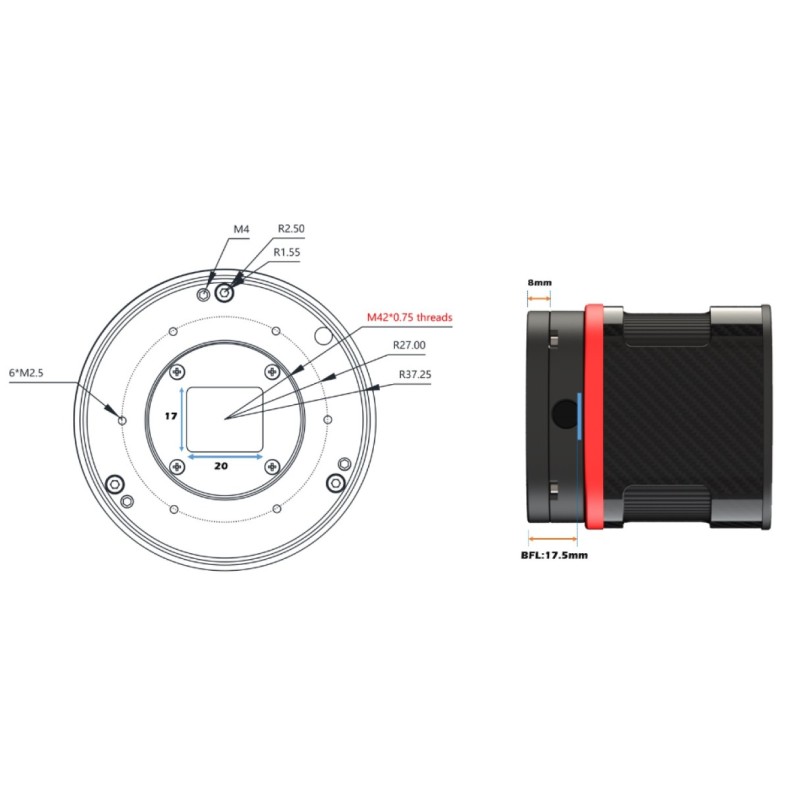

Solución de enfoque posterior
Aquí hay algunas recomendaciones para una solución BFL de 55mm para esta cámara. Si usted no considera BFL, el modo de conexión es diferente.
Especificaciones
- Sensor: Nuevo SONY IMX533 1" CMOS (mono)
- Diagonal: 16mm
- Píxeles totales: 9 Megapíxeles
- Resolución MAX: 3008×3008
- Tamaño de píxel: 3.76μm
- Tamaño del sensor: 11.31mm×11.31mm
- Frecuencia de imagen: 43FPS（10bit）
- Obturador: Rolling shutter
- Tiempo de exposición: 32μs-2000s
- Ruido de reproducción: 4,46-1e
- Pozo lleno: 73k e
- Pico QE: ≈91
- ADC: 14 bits
- Sistema de refrigeración: componente de refrigeración TEC de 2 etapas de alta calidad
- potencia de refrigeración: 12 V - 3 A máx.
- Delta T: 35°C-40°C (por debajo de la temperatura ambiente)
- Temperatura de trabajo: -10°C-60°C
- Humedad de trabajo: 0%-80% (por debajo de la ambiente)
- Cristal protector: D32*2MM Recubrimiento multicapa AR Plus (antirreflejos) de alta calidad
- Puerto USB: USB3.0/USB2.0
- Adaptador: 1.25″ / M42X0.75
- Focal trasera: 17.5mm
- Diámetro: 78mm
- Peso: 420g
- Resolución y FPS
- En modo USB 3.0
- Resolución 10bit ADC 14bit ADC
3008×3008 43FPS 19,5FPS
2560×1440 95FPS 40FPS
1920×1080 125FPS 53FPS
1280×720 185FPS 79FPS
800×600 220FPS 93FPS
640×480 272FPS 115FPS
- Opción: cámara, cámara + rueda Phoenix 8x1,25 + FHD-OAG MINI
