Product Description

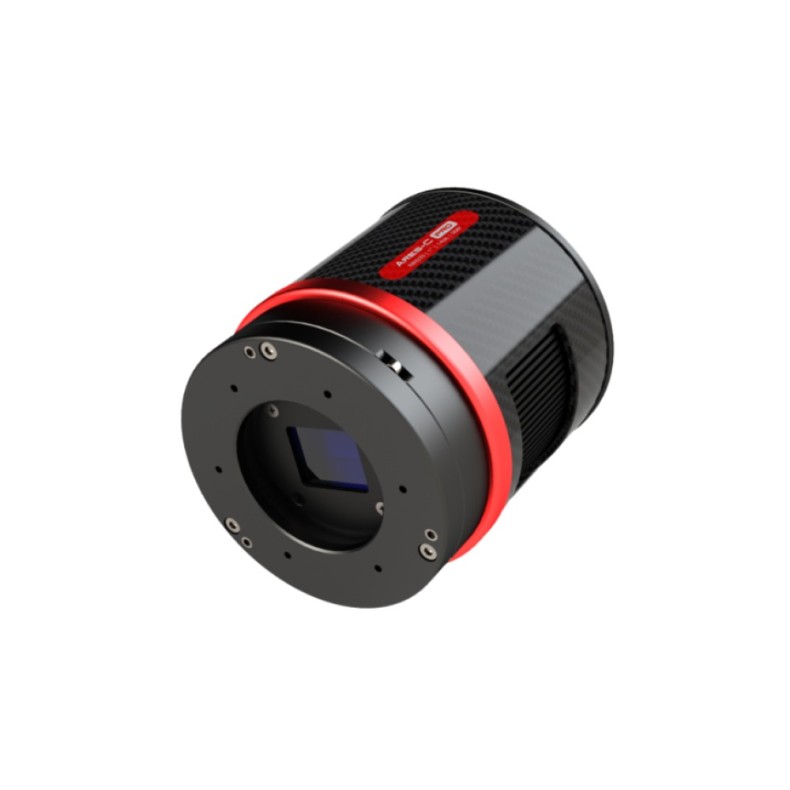

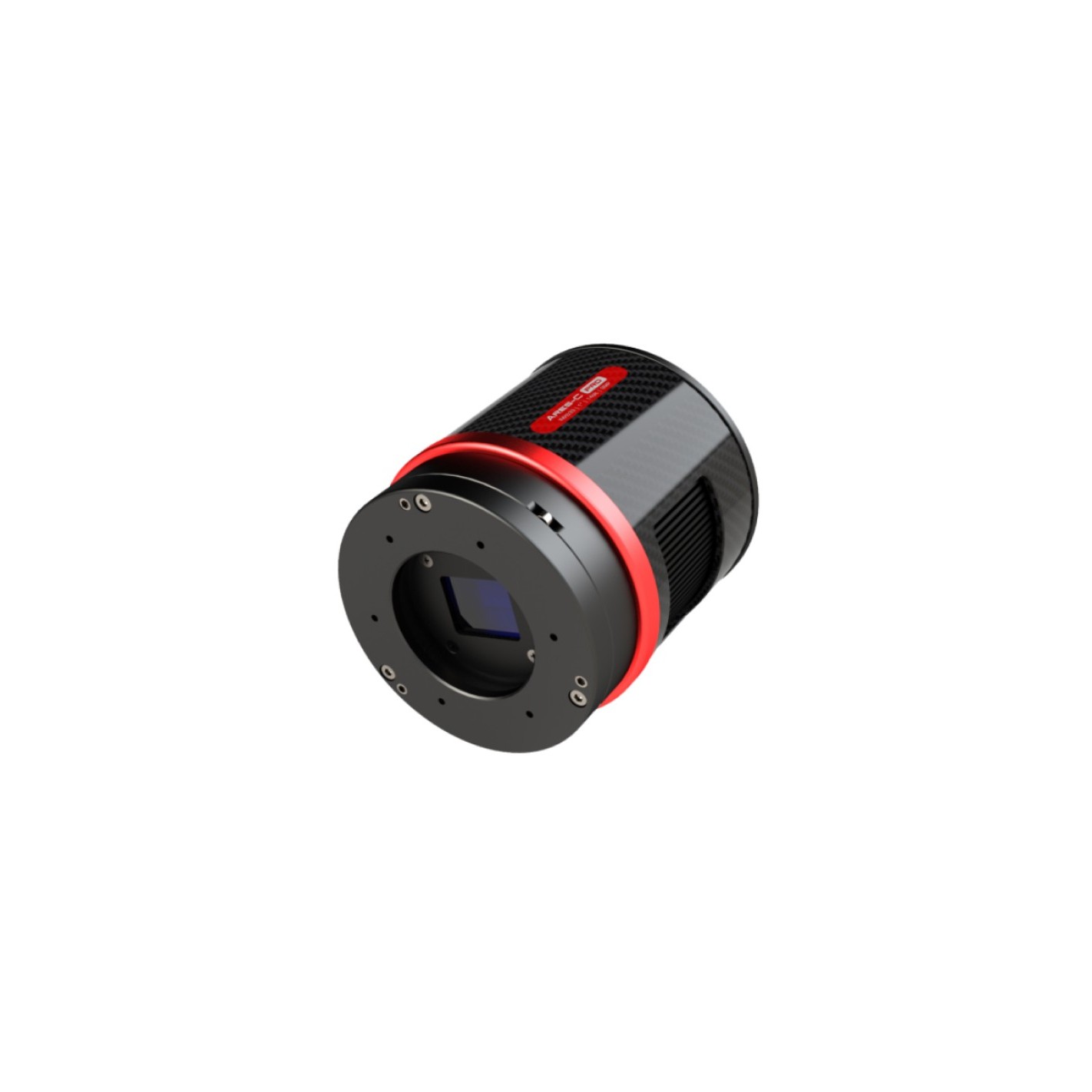

La cámara Ares-C Pro (IMX533) ha sido desarrollada por Player One Astronomy, no sólo es ideal para imágenes DSO, sino también para imágenes solares y lunares. La cámara Ares-C Pro adopta el sensor de color Sony IMX533 de formato cuadrado de 1". El tamaño de píxel de 3,76um acomoda una profundidad de pozo de 73Ke con un total de 9MP (la resolución es de 3008*3008), y la diagonal es de 16mm.
Tecnología STARVIS
La cámara Ares-C Pro (IMX533) se basa en la tecnología STARVIS de Sony, una tecnología de píxeles retroiluminados utilizada en los sensores de imagen CMOS.
Formato
La cámara Ares-C Pro tiene un formato de 1″, este tamaño es bastante grande para la captura de imágenes.
Aspectos destacados
Diseño de vanguardia
Esta vez con un cuerpo redondo, un esquema de color rojo y negro clásico, y el uso de fibra de carbono para mantener el peso bajo y la perspectiva de vanguardia. También hemos integrado la placa basculante del sensor y la placa PCB antimoho. Esta serie de diseños hace que la cámara no sólo sea ligera y atractiva, sino también funcional.

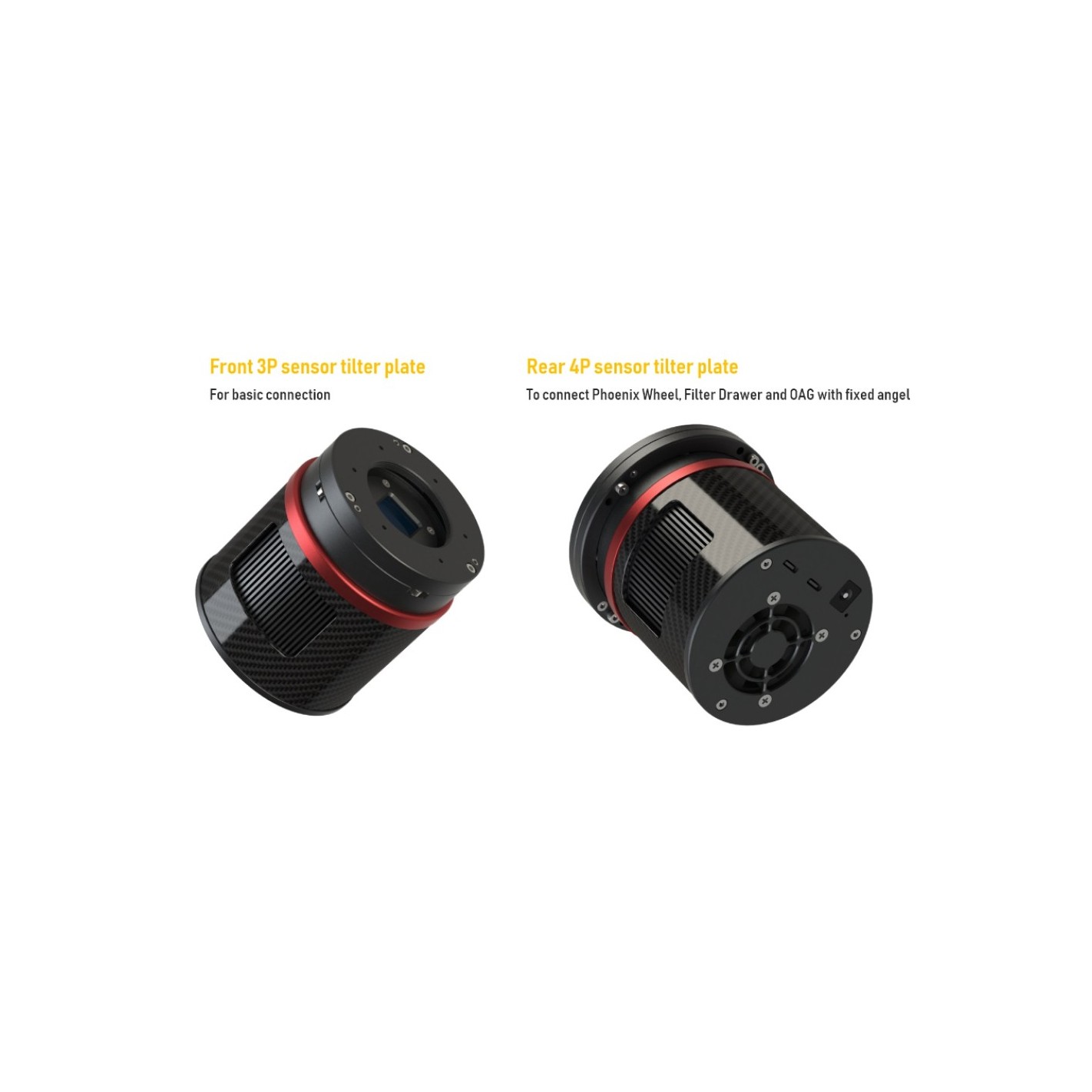

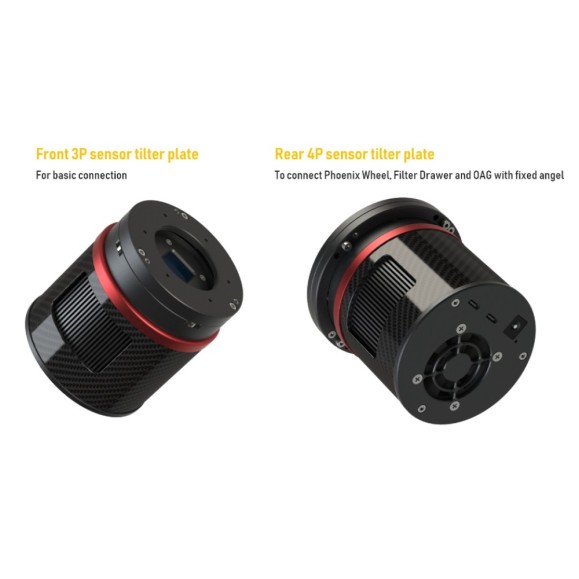

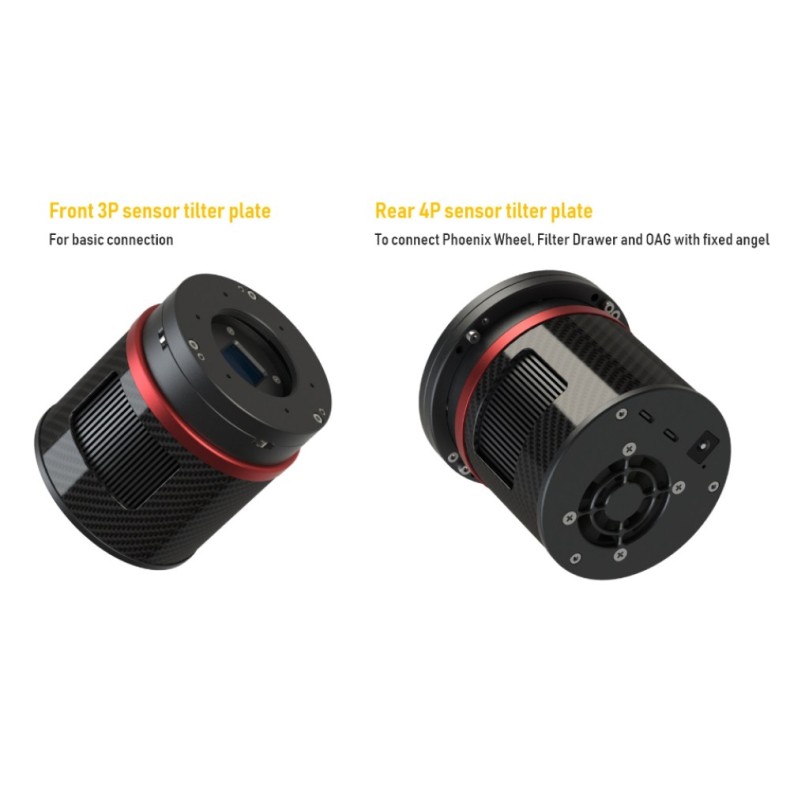

Placa basculante delantera 3P y trasera 4P
Cuando se fotografían objetos de cielo profundo, la placa de inclinación del sensor se puede utilizar para ajustar el ángulo de inclinación del sensor para hacer que las estrellas en las esquinas sean más redondeadas. La cámara Ares proporciona tanto la placa de inclinación delantera como la trasera para satisfacer todos los escenarios de uso.
Frontal 3P placa basculante es la parte por defecto en la cámara, creemos que la mayoría de los usuarios tiene experiencia con esto antes. funciona bien en una gran cantidad de escenarios básicos.
Placa basculante trasera 4P es una parte alternativa para la cámara, cuando se utiliza la rueda de filtro / cajón de filtro y OAG con ángel fijo, es necesario. Y también es conveniente para los usuarios de RASA para ajustar el ángel de inclinación del sensor.
La almohadilla de sombreado de esponja de alta densidad incorporada puede bloquear la luz de las rendijas laterales sin ninguna fuga lateral.
Fibra de carbono y peso ligero
La serie Ares utiliza fibra de carbono en la carcasa de la cámara y se ha optimizado para reducir el peso en su diseño estructural. La cámara pesa sólo 420 gramos, lo que la convierte en uno de los modelos más ligeros del mercado.
Refrigeración profunda
La serie de cámaras refrigeradas Player One utiliza una unidad de refrigeración TEC de 2 etapas, después de mejorar el diseño de la estructura para rechazar el calor de vuelta a la cámara, el Delta-T de la cámara puede alcanzar los 35-40℃.
Calentador anti-moho
En el diseño de cámaras refrigeradas ligeras, Player One sigue persiguiendo la perfección, cualquier característica necesaria debe tener, especialmente el sistema anti-moho, es el problema que muchas pequeñas cámaras refrigeradas ignoran.
Pozo lleno
Ares-C Pro cámara tiene 73Ke pozo lleno, es casi 1,5 veces que IMX533 Basic (50ke).
Velocidad de fotogramas
La cámara Ares-C Pro puede funcionar a 43FPS en modo RAW8, mucho más rápido que los modelos existentes en el mercado.
Modo de muestreo dual
La serie Ares tiene dos modos de muestreo. El modo normal y el modo LRN, tienen diferentes ventajas en la imagen.
1. El modo normal tiene FPS más rápidos, es más adecuado para imágenes planetarias.
2. El modo LRN (bajo ruido de lectura) tiene menor ruido de lectura y mayor rango dinámico. Es más adecuado para imágenes DSO.
No-Amp-Glow
El fotograma oscuro de la cámara Ares-C PRO (IMX533) es totalmente "oscuro", también es una cámara "Non-Amp-Glow"
300s@gain=0, offset=10, -10 grados, Fotograma oscuro de la cámara Ares-C PRO
Vista previa del fotograma oscuro: Exposure=300s, gain=0, offset=10, temp=-10℃ STF auto-Stretch en Pixinsight 1.86
Non-Amp-Glow nos puede dar un fondo muy limpio, mucho más fácil de obtener imágenes de alta calidad.
La cámara Ares-C PRO también es muy buena para imágenes solares, lunares y planetarias. Su sensor cuadrado de 1″ puede capturar fácilmente el disco completo del Sol y la Luna con refractores de focal corta. Y también podría hacer el trabajo de mosaico más eficiente.
512 MB de caché DDR3
Como mejora, la memoria caché DDR3 de las cámaras refrigeradas se ha aumentado a 512 MB. Ayuda a estabilizar y asegurar la transmisión de datos, evita eficazmente la caída de fotogramas y reduce en gran medida el ruido de lectura.
Con la caché DDR3, la cámara ya no tiene grandes exigencias en cuanto a necesidades informáticas, seguirá teniendo un rendimiento excelente aunque esté conectada a un puerto USB 2.0.
Puerto de datos Type-C y puerto de alimentación
La parte trasera de la cámara refrigerada tiene 2 puertos de datos Type-C y un puerto de alimentación de 12V DC 5.5×2.1mm.
El puerto de datos principal soporta el protocolo USB3.0, la cámara puede funcionar a 43fps en modo RAW8. El puerto Type-C es más fácil de conectar cuando se monta el equipo de imagen de noche.
Cuando se graban imágenes, ya que la velocidad de escritura real se verá afectada por la velocidad de escritura del propio disco duro, cuando la velocidad de escritura del disco duro es lenta, la grabación puede no alcanzar la velocidad teórica. Se recomienda utilizar una unidad de estado sólido de alta calidad para grabar datos y así aprovechar al máximo el rendimiento de la cámara.
La cámara dispone de un puerto de 12V DC5.5*2.1mm para proporcionar energía suficiente al sistema de refrigeración TEC. Si no necesita alimentar la refrigeración, sólo tiene que conectar el puerto principal Tipo-C, la cámara funcionará como una cámara sin refrigeración.
Uso del cable estándar
Sistema de Refrigeración y Calentador Anti-moho
En la ventana ASCOM, proporcionamos 3 parámetros ajustables: Temperatura objetivo, Velocidad del ventilador y Potencia antimoho.
Delta-T estándar: 35℃-40℃, cuando la temperatura ambiente es 30℃, velocidad del ventilador 100%, calentador de rocío 1%.
Ajustes Delta-T recomendados: 30℃-35℃ por debajo de la temperatura ambiente, velocidad del ventilador 50-70%, calentador de rocío 10%, consumo de energía 40- 60%.
La velocidad de rotación del ventilador de refrigeración también es ajustable, el valor por defecto es del 50% de velocidad.
El problema del rocío es el mayor enemigo de las imágenes astrales, la cámara integra un calentador anti rocío delante de la cámara. La potencia calorífica es ajustable.
Mecanismo de protección contra sobretensión y sobrecorriente
Las cámaras Player One producidas por el número uno garantizan la seguridad de su cámara y otros equipos mediante mecanismos de protección contra sobretensión y sobrecorriente.
Rendimiento
HCG abierto con ganancia=125.
Ruido de lectura
En cuanto al ruido de lectura, prometemos solemnemente que todos los valores se han obtenido a partir de pruebas reales. Y para los usuarios, puede utilizar Sharpcap 4 para las pruebas. SC4 tiene una función llamada Sensor Analysis, que proporciona una forma muy sencilla de probar el ruido de lectura.
Hemos escrito un tutorial en nuestra página web: https://player-one-astronomy.com/service/manuals/
Si usted está interesado en la prueba de ruido de lectura, puede intentarlo usted mismo, que es muy simple.
Corriente oscura
La corriente oscura es de sólo 0,000044 e/s/pix a -20℃, y de 0,000996e/s/pix a 0℃. En toda la curva, la corriente oscura es casi como una línea recta, lo que puede demostrar que la cámara Ares tiene muy buena calidad y un rendimiento estable.
Curva QE
Soluciones BFL
A continuación se recomiendan algunas soluciones BFL de 55mm para esta cámara. Si no tiene en cuenta sobre BFL, la forma de conexión es diversa.
Especificaciones
- Sensor: Nuevo SONY IMX533 1" CMOS (Color)
- Diagonal: 16mm
- Píxeles totales: 9 megapíxeles
- Resolución MAX: 3008×3008
- Tamaño de píxel: 3.76μm
- Tamaño del sensor: 11.31mm×11.31mm
- Frecuencia de imagen: 43FPS（10bit）
- Obturador: Rolling shutter
- Tiempo de exposición: 32μs-2000s
- Ruido de reproducción: 4,46-1e
- Pozo lleno: 73k e
- Pico QE: ≈80%
- ADC: 14 bits
- Sistema de refrigeración: componente de refrigeración TEC de 2 etapas de alta calidad
- potencia de refrigeración: 12 V - 3 A máx.
- Delta T: 35°C-40°C (por debajo de la temperatura ambiente)
- Temperatura de trabajo: -10°C-60°C
- Humedad de trabajo: 0%-80% (por debajo de la ambiente)
- Cristal protector: D32*2MM Recubrimiento multicapa AR Plus (antirreflejos) de alta calidad
- Puerto USB: USB3.0/USB2.0
- Adaptador: 1.25″ / M42X0.75

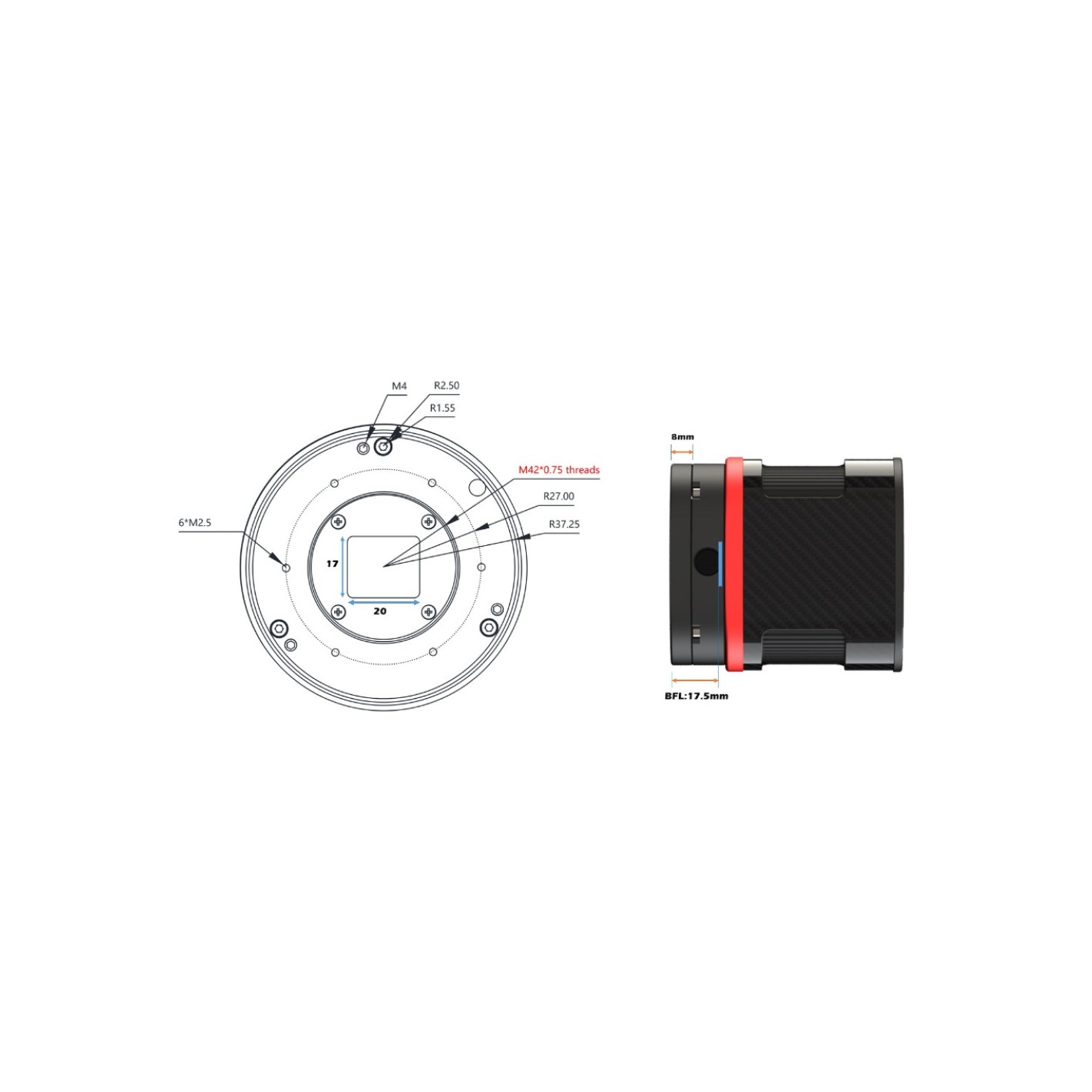

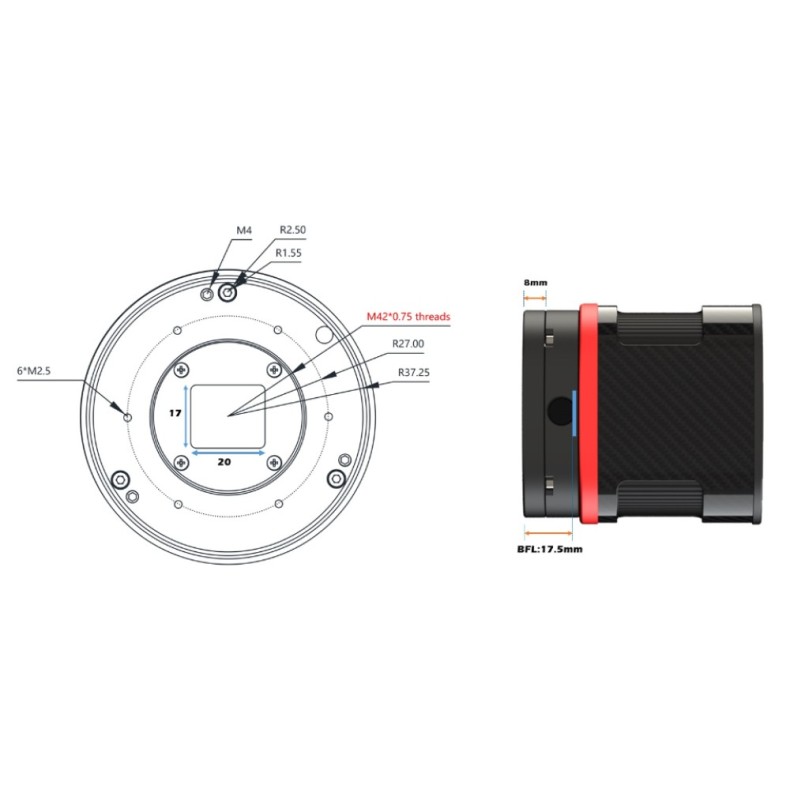

- Focal trasera: 17.5mm
- Diámetro: 78mm
- Peso: 420g
- Resolución y FPS
- En modo USB 3.0
- Resolución 10bit ADC 14bit ADC
3008×3008 43FPS 19,5FPS
2560×1440 95FPS 40FPS
1920×1080 125FPS 53FPS
1280×720 185FPS 79FPS
800×600 220FPS 93FPS
640×480 272FPS 115FPS
- Opción: cámara, cámara + rueda Phoenix 8x1,25 + FHD-OAG MINI
