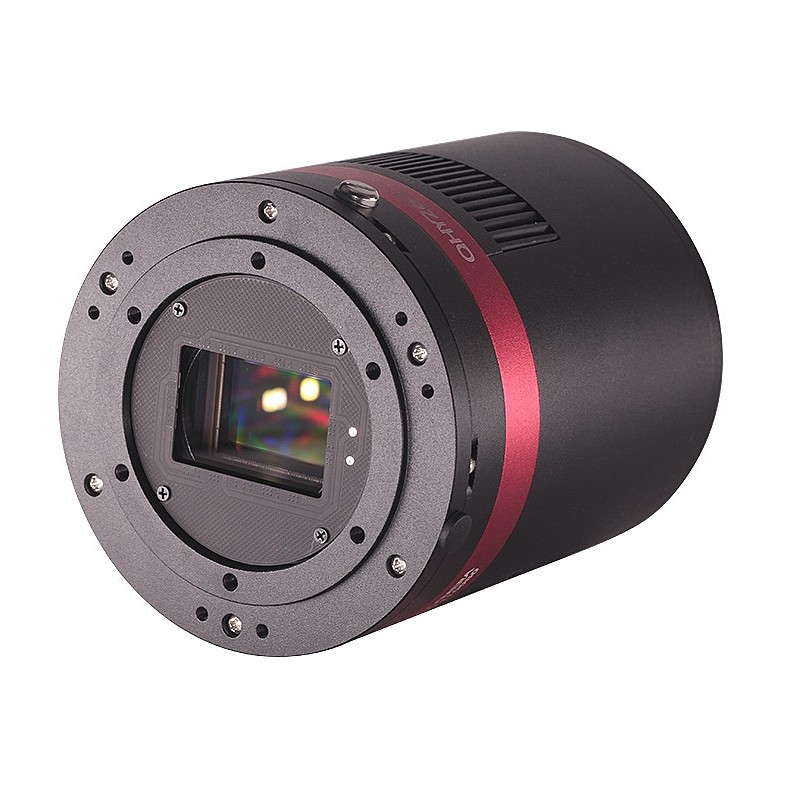

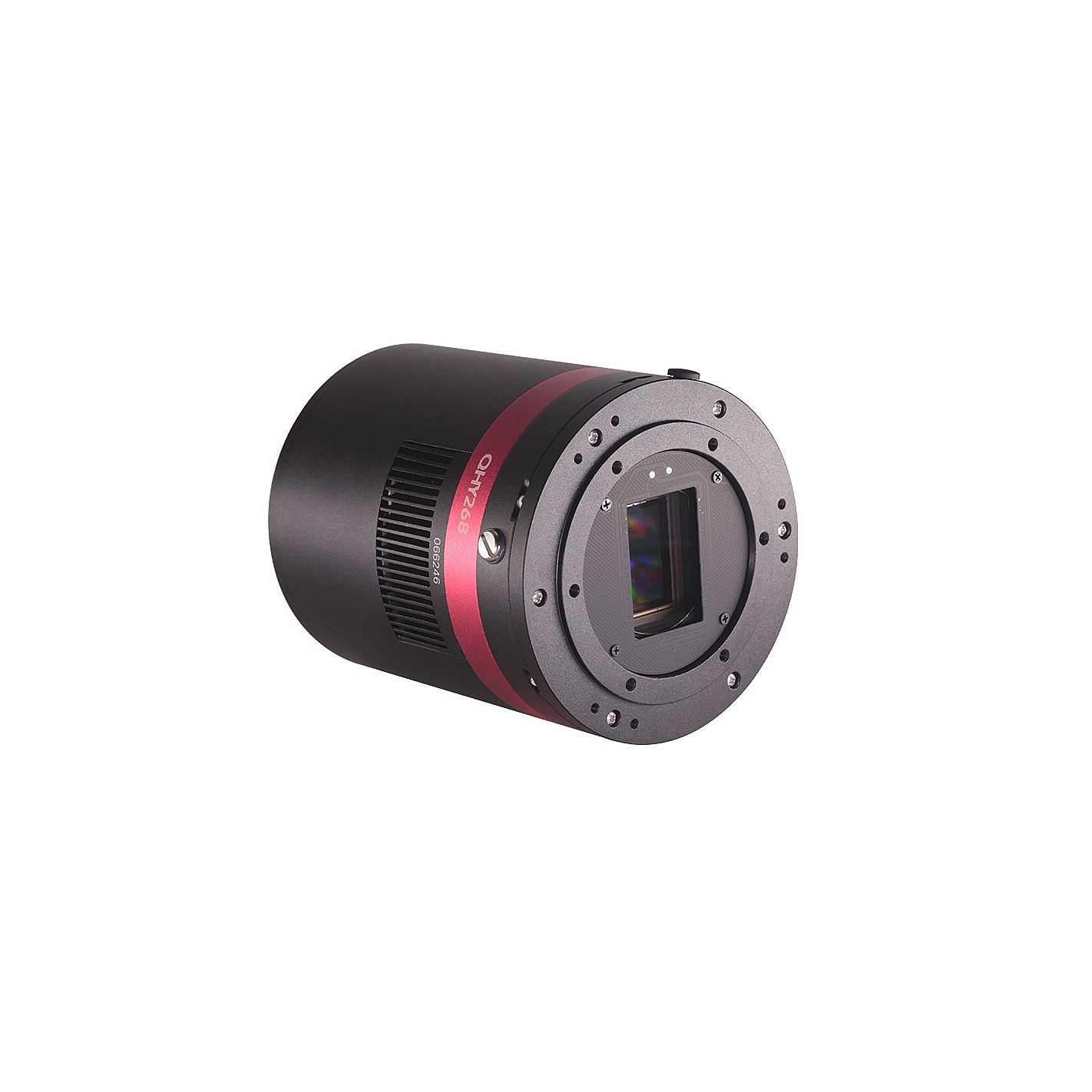

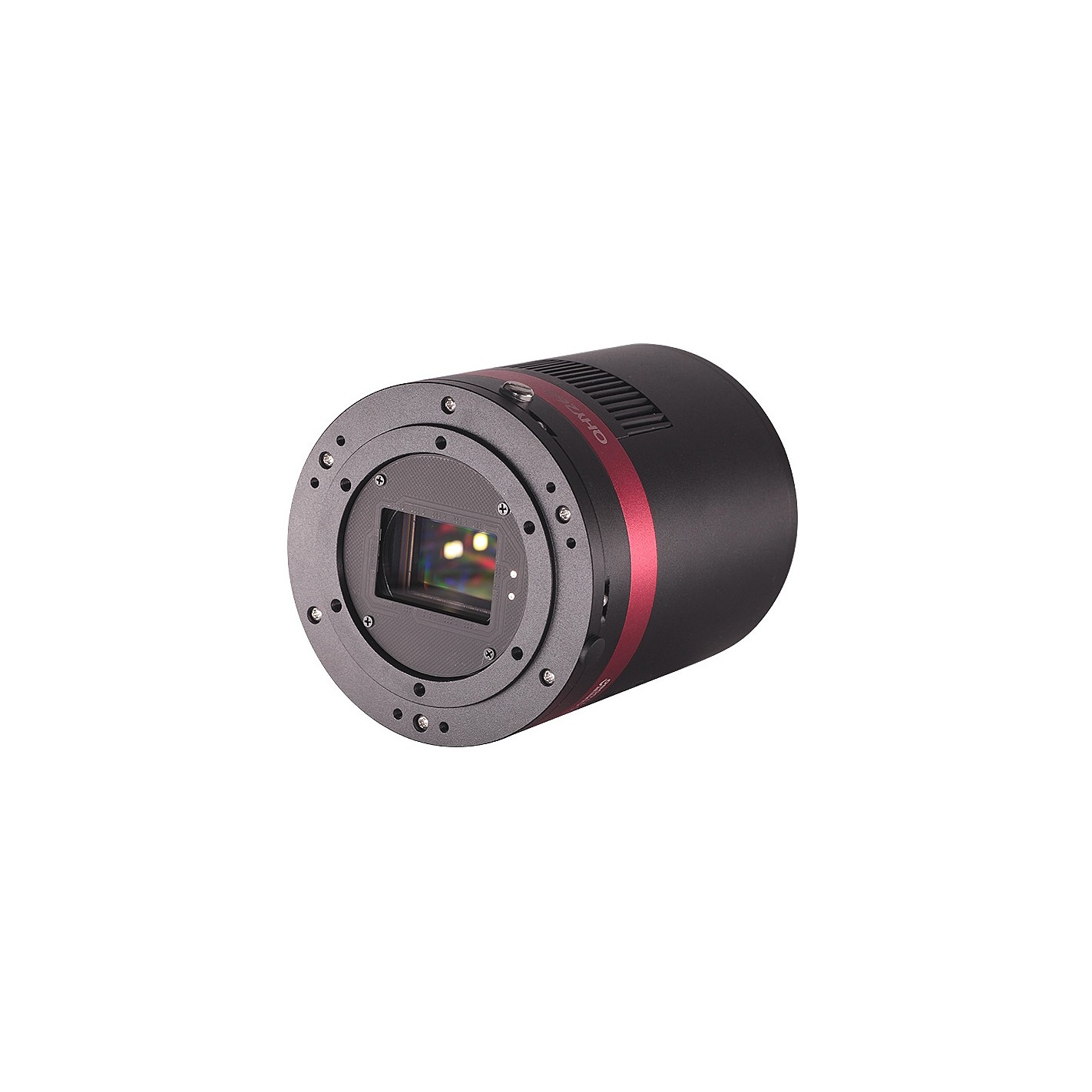

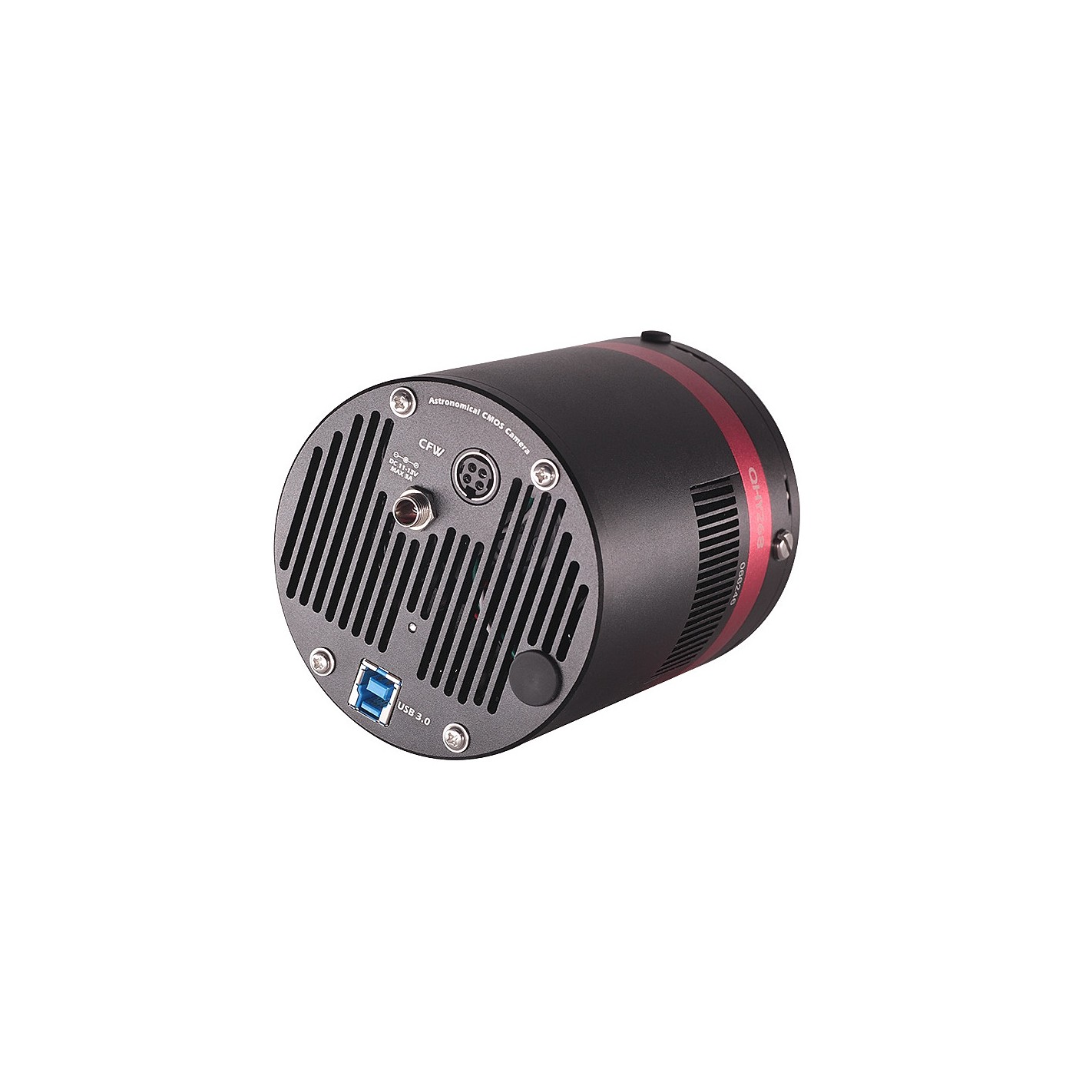

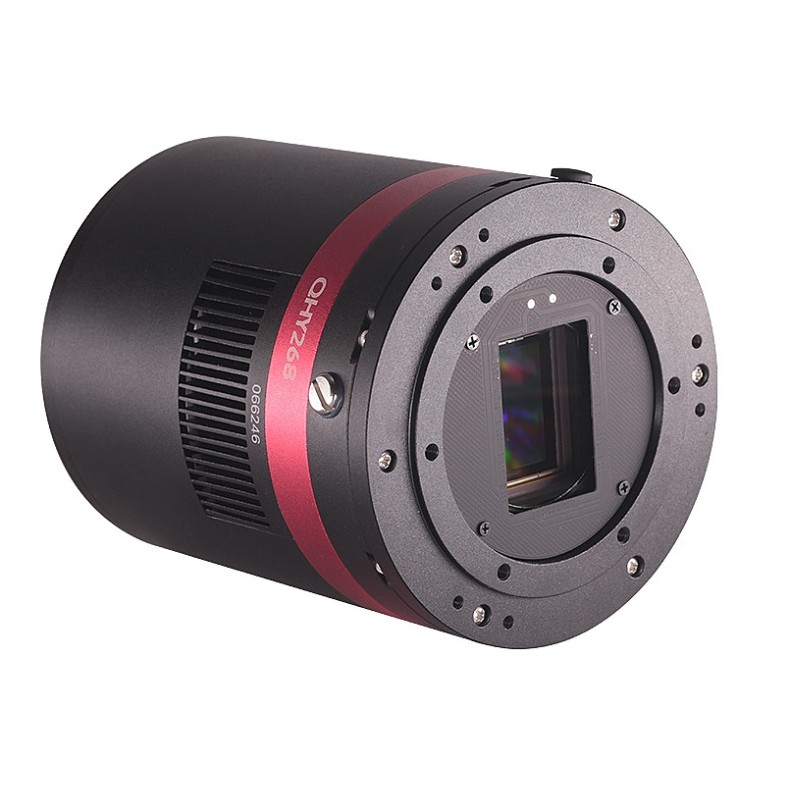

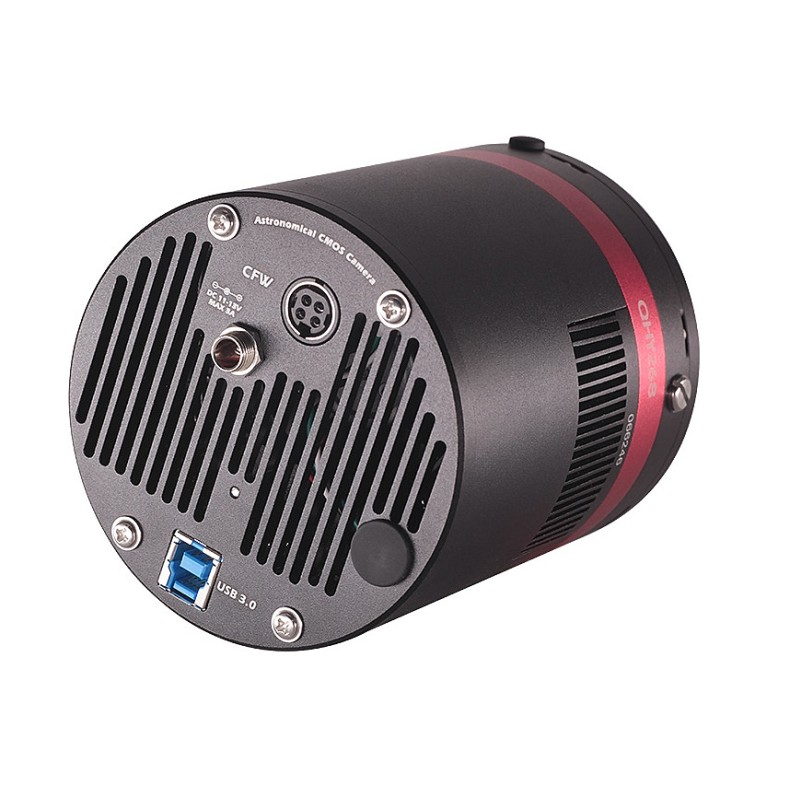

Cámara CMOS QHY modelo QHY268M-PH monocroma

1.A partir de enero de 2023, la parte superior del QHY268C cambiará a una más corta como la del 268M. De hecho, ya puede adquirir la versión «SBFL (distancia focal posterior más corta)» del 268C. El 268C anterior tiene una longitud focal trasera de 17,5 mm, y como no se puede conectar al visor sin CAA, su BFL real es de 17,5 mm + 6 mm = 23,5 mm. Ahora, después del cambio, la BFL del 268C se acortará a 14,5 mm, lo que proporciona más espacio para un cajón de rueda de filtros, o un CAA eléctrico, o un objetivo DSLR, etc.

2.Desde Jun 2023, La posición de la placa calefactora de la Serie QHY268PH se elevará unos 5mm, lo que disminuirá la probabilidad de empañamiento. Este cambio no afectará a los cálculos de la distancia focal posterior ni a ninguna otra función.  Las cámaras mono utilizarán el mismo kit adaptador que antes.  Las cámaras en color tendrán un kit adaptador diferente (G1) como accesorio estándar que se suministrará con la cámara.  Este cambio se aplicará primero a la QHY268M-PH a partir de este anuncio y después a la cámara en color a partir del 1 de septiembre de 2023.

El A/D de 16 bits proporciona un muestreo de alta resolución de toda la gama de pocillos.  La digitalización de 0-65535 niveles produce una imagen suave con una gradación continua de niveles de escala de grises. La QHY268M/C es una cámara CMOS retroiluminada y refrigerada basada en el sensor Sony IMX571 con A/D nativo de 16 bits y píxeles de 3,76um.

Características

Memoria intermedia de imagen DDR3 de 1 GB

Con el fin de proporcionar una transferencia de datos ininterrumpida y fluida de todo el sensor de 26 MP a alta velocidad, la QHY268 cuenta con un búfer de imagen DDR3 de 1 GB. El número de píxeles de la última generación de sensores CMOS es muy elevado, lo que se traduce en mayores requisitos de memoria para el almacenamiento temporal y permanente.  La QHY268 ha adoptado una memoria de gran capacidad de hasta 1GB.  El rendimiento de datos se duplica. Este gran búfer de imagen satisface las necesidades de adquisición y transmisión de imágenes a alta velocidad de la nueva generación de CMOS, haciendo que el disparo de múltiples fotogramas sea más suave y menos entrecortado, reduciendo aún más la presión sobre la CPU del ordenador.

Sensor interno de humedad

 El QHY268M tiene un sensor de humedad interno exclusivo (mientras que el QHY268C no lo tiene). La curva azul que se muestra a continuación representa la humedad.

A/D nativo de 16 bits: El nuevo sensor de Sony tiene A/D nativo de 16 bits en el chip. La salida es de 16 bits reales con 65536 niveles. En comparación con los A/D de 12 y 14 bits, un A/D de 16 bits ofrece una mayor resolución de muestreo y la ganancia del sistema será inferior a 1e-/ADU sin ruido de error de muestreo y con un ruido de lectura muy bajo.

BSI: Una de las ventajas de la estructura CMOS retroiluminada es la mejora de la capacidad del pozo lleno. En el sensor retroiluminado, la luz entra en la superficie fotosensible por el reverso. En este caso, la estructura de cableado incrustada del sensor se encuentra por debajo de la capa fotosensible. Como resultado, más fotones inciden sobre la capa fotosensible y más electrones se generan y capturan en el pozo del píxel. Esta relación entre la producción de fotones y la de electrones se denomina eficiencia cuántica. Cuanto mayor es la eficiencia cuántica, más eficaz es el sensor a la hora de convertir fotones en electrones y, por tanto, más sensible es el sensor para capturar una imagen de algo tenue.

Datos RAW VERDADEROS: En la implementación DSLR hay una salida de imagen RAW, pero normalmente no es completamente RAW.  Algunas evidencias de reducción de ruido y eliminación de píxeles calientes son visibles en una inspección cercana.  Esto puede tener un efecto negativo en la imagen para la astronomía, como el efecto «devorador de estrellas».  Sin embargo, las cámaras QHY ofrecen una SALIDA DE IMAGEN RAW VERDADERA y producen una imagen compuesta únicamente por la señal original, manteniendo así la máxima flexibilidad para los programas de procesamiento de imágenes astronómicas posteriores a la adquisición y otras aplicaciones de imágenes científicas.

Zero Amplify Glow: Esta también es una cámara de brillo amplificador cero.

Refrigeración y control antirocío: Además de la refrigeración TE de doble etapa, QHYCCD implementa tecnología propia en el hardware para controlar el ruido de la corriente oscura. La ventana óptica lleva incorporado un calentador de rocío y la cámara está protegida contra la condensación de humedad interna. Una placa calefactora eléctrica para la ventana de la cámara puede evitar la formación de rocío.

Tecnología de sellado: Basándose en casi 20 años de experiencia en el diseño de cámaras refrigeradas, la cámara refrigerada QHY ha implementado las soluciones de control de sellado. El propio sensor se mantiene seco con nuestro diseño de encaje de tubo de gel de silicona para el control de la humedad dentro de la cámara del sensor. Por cierto, no hay fugas de aceite.

Funciones avanzadas

Modos de lectura múltiple

Los modos de lectura múltiple son especiales para las cámaras QHY de 16 bits (QHY600/268/461/411).  Los diferentes modos de lectura tienen diferentes tiempos de controlador, etc., y dan como resultado un rendimiento diferente. Ver detalles en «Modos de Lectura Múltiple y Curvas».

Función de supresión de ruido térmico por cambio aleatorio

Es posible que algunos tipos de ruido térmico puedan cambiar con el tiempo en algunas cámaras CMOS retroiluminadas. Este ruido térmico tiene la característica de la posición fija del ruido térmico típico, pero el valor no está relacionado con el tiempo de exposición.  En su lugar, cada fotograma parece tener sus propias características.  Las QHY600/268/461/411 utilizan una innovadora tecnología de supresión que puede reducir significativamente el nivel aparente de dicho ruido.

Protección UVLO

UVLO（Under Voltage Locking) es proteger el dispositivo electrónico de daños causados por tensiones anormalmente bajas.

Nuestra experiencia cotidiana nos dice que la tensión de funcionamiento real de un dispositivo eléctrico no debe superar significativamente la tensión nominal, de lo contrario se dañará. En el caso de equipos de precisión como las cámaras, el trabajo a largo plazo con una tensión de entrada demasiado baja también puede ser perjudicial para la vida útil de la cámara, e incluso puede hacer que algunos dispositivos, como el gestor de alimentación, se quemen debido a la sobrecarga a largo plazo. En el controlador todo-en-uno y SDK después de la versión estable 2021.10.23, la cámara dará una advertencia cuando el voltaje de entrada de la cámara esté por debajo de 11V.

Optimizando el Tráfico USB para Minimizar el Banding Horizontal

Es un comportamiento común para un sensor CMOS contener algunas bandas horizontales. Normalmente, el banding horizontal aleatorio se puede eliminar con el apilamiento de múltiples fotogramas, por lo que no afecta a la imagen final. Sin embargo, las bandas horizontales periódicas no se eliminan con el apilamiento, por lo que pueden aparecer en la imagen final. Ajustando el tráfico USB en modo Fotograma Único o Fotograma Vivo, se puede ajustar la frecuencia del controlador del sensor CMOS y se puede optimizar el banding horizontal que aparece en la imagen. Esta optimización es muy eficaz para eliminar el banding periódico en algunas condiciones.

Un típico Ruido Horizontal Periódico bajo ciertos valores de USB_TRAFFIC.

Después de ajustar el tráfico USB para evitar el ruido horizontal periódico.

Reiniciar la cámara apagándola y encendiéndola

La cámara está diseñada para utilizar los +12V para reiniciarla sin desconectar y volver a conectar la interfaz USB. Esto significa que puede reiniciar la cámara simplemente apagando los +12V y encendiéndola de nuevo. Esta función es muy útil para controlar la cámara a distancia en un observatorio. Puedes utilizar una fuente de alimentación controlada a distancia para reiniciar la cámara. No es necesario tener en cuenta cómo volver a conectar el USB en caso de control remoto.

Actualizado: QHY268 12bit Modo de alta velocidad

Múltiples modos de lectura y curvas

Modo de lectura #0 (Modo fotográfico)

Modo de lectura nº 1 (modo de alta ganancia)

Modo de lectura nº 2 (modo de pozo completo ampliado)

Modo de lectura nº 3 (modo de pozo completo ampliado-2CMS)

Modo de lectura nº 4 (modo fotográfico-2CMS)

Modo de lectura #5 (Modo de alta ganancia-2CMS)

Por favor, preste atención a los valores de ganancia importantes, como ganancia 26 (ganancia unitaria), ganancia 56 (modo de alta ganancia)

Los modos de lectura múltiple son especiales para las cámaras QHY de 16 bits (QHY600/268/461/411).  Los distintos modos de lectura dan lugar a un rendimiento diferente. Estos modos de lectura están actualmente soportados en ASCOM, SharpCap y N.I.N.A.

Modo DSO fotográfico (Modo #0)

Este modo es adecuado para la mayoría de las situaciones de imagen DSO. Dado que hay una caída del ruido entre la ganancia 25 y la ganancia 26 (ganancia unitaria), lo recomendamos como ajuste de ganancia por defecto; sin embargo, la ganancia0 también es suficientemente buena para un sensor de 16 bits.

Modo de Ganancia Alta (Modo #1)

 Este modo es algo así como el doble de iso nativo de algunas de las nuevas cámaras digitales, cuyo rango dinámico puede reducirse en gran medida al variar el valor iso, como iso800, iso3200, etc. El modo de alta ganancia proporciona esta mejora para las cámaras QHYCCD de 16 bits. Le recomendamos que elija este modo cuando tenga que capturar a alta ganancia, por ejemplo, un objeto oscuro. Tenga en cuenta que el punto de conmutación de HGC/LGC de QHY600/268/461 es 56. Esto significa que debe ajustar la ganancia a 56. Esto significa que debe ajustar la ganancia a 56 para sacarle el máximo partido.

Modo de pozo lleno ampliado (Modo nº 2)

Con un tamaño de píxel de 3,76um, estos sensores ya tienen una impresionante capacidad de pozo lleno de 51ke. Sin embargo, QHYCCD ha implementado un enfoque único para lograr una capacidad de pozo lleno superior a 51ke, a través de innovadores ajustes de modo de lectura controlables por el usuario. En el modo de pozo lleno ampliado, el QHY600 puede alcanzar un valor de carga de pozo lleno extremadamente grande de casi 80ke- y el QHY268 puede alcanzar casi 75ke-. Una mayor capacidad de full-well proporciona un mayor rango dinámico y es menos probable que se saturen las grandes variaciones en la magnitud del brillo.

Modos 2CMS

Modo Fullwell extendido-2CMS (Modo#3)

Modo DSO fotográfico-2CMS (Modo#4)

Modo de alta ganancia-2CMS (Modo#5)

Basándose en los tres modos básicos anteriores, el modo 2CMS puede reducir en gran medida el ruido de lectura mediante el muestreo secundario, manteniendo el mismo valor de pozo lleno y la misma ganancia del sistema. Preferimos los modos 2CMS a los modos básicos en astrofotografía. Por cierto, los valores de ganancia recomendados son los mismos que los de los modos básicos.

Características técnicas

Dimensiones mecánicas

Contenido de la caja
