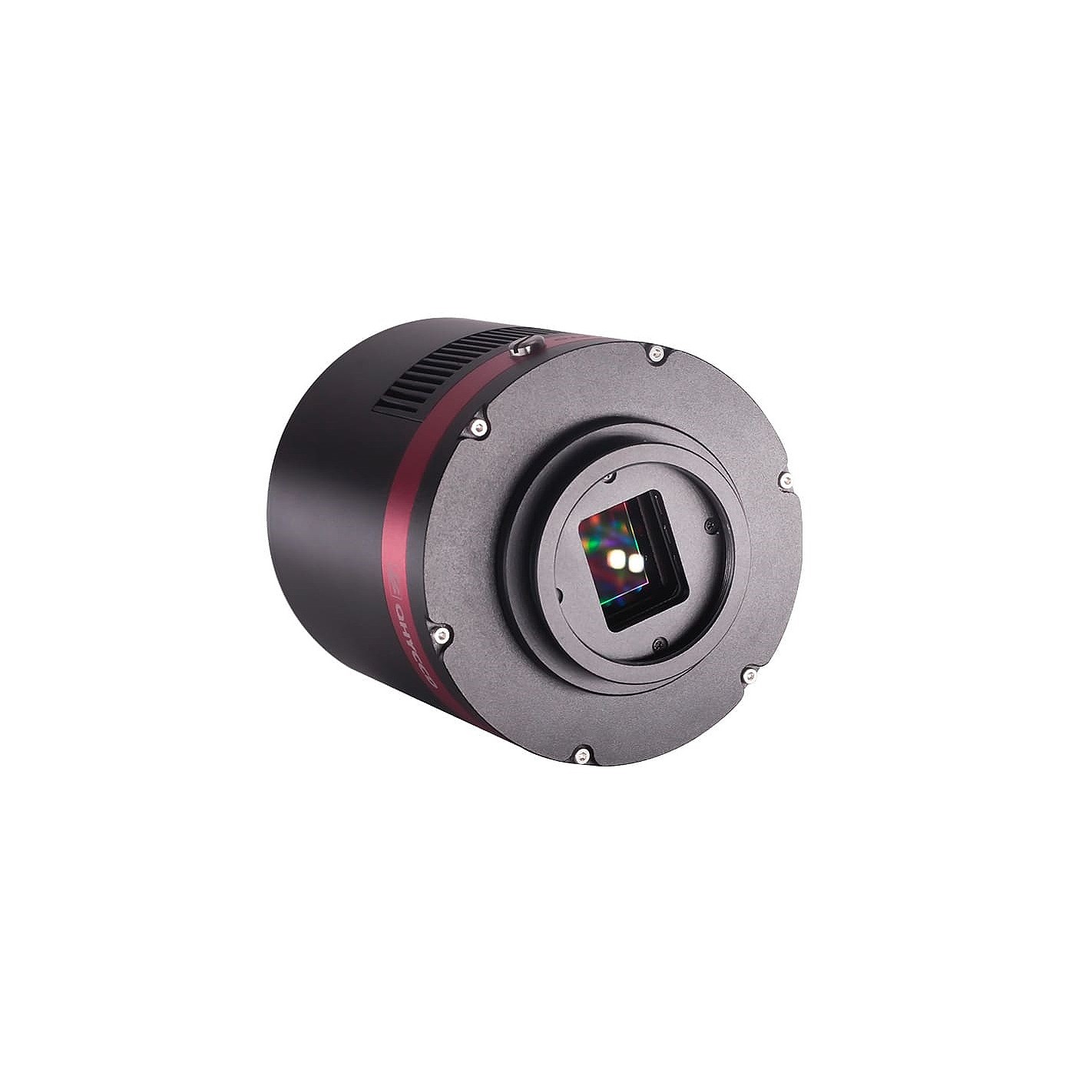

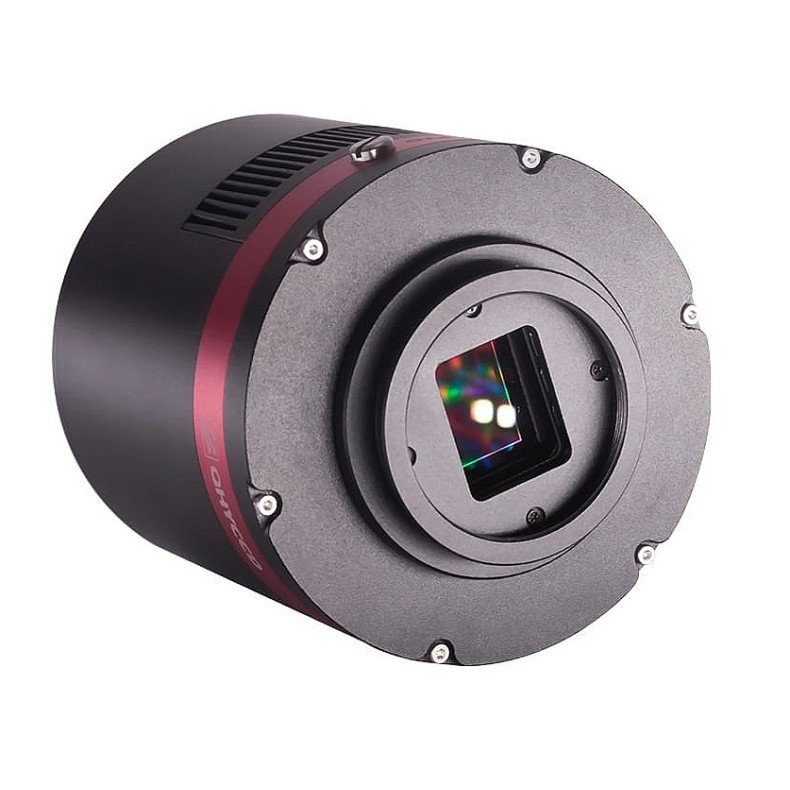

Cámara CMOS QHY modelo QHY294M Pro monocroma

La cámara de la serie QHY294 Pro es capaz de bloquear y desbloquear el binning en chip para proporcionar dos modos de lectura. El primer modo lee el sensor en modo «bloqueado» para producir imágenes de 11,6mp con un tamaño de píxel de 4,63um y 14 bits por píxel. El segundo modo de lectura desbloquea el binning para producir imágenes de 46,8mp con un tamaño de píxel de 2,315um y 12 bits por píxel.

Ejemplos de imágenes

Centaurus A

 Amit Ashok Kamble, QHY294M Pro

Resumen

La 294Pro tiene 11,7 MP a 4,63um, 14 bits A/D.  Los chips IMX492 tienen 46,8 millones de píxeles de 2,315um, que Sony 2×2 bins on-chip para crear la anunciada matriz de 11,7 millones de píxeles de 4,63um del sensor.

El sensor CMOS QHY294 Pro tiene un modo de ganancia dual, HGC (alta ganancia) y LGC (baja ganancia).  El QHY294 Pro conmutará los dos modos automáticamente cuando la ganancia se ajuste a 1600, con lo que obtendrá las ventajas del ruido de lectura ultrabajo (1e- a 1,6e-) del modo HGC y una capacidad de pozo lleno de unos 14,5ke- en el ajuste del punto de conmutación.

BSI

Una de las ventajas de la estructura CMOS retroiluminada es la mejora de la capacidad del pozo lleno. En un sensor típico de iluminación frontal, los fotones del objetivo que entran en la capa fotosensible del sensor deben pasar primero por el cableado metálico que está incrustado justo encima de la capa fotosensible. La estructura del cableado refleja algunos de los fotones y reduce la eficacia del sensor.

En el sensor retroiluminado, la luz puede penetrar en la superficie fotosensible desde el reverso. En este caso, la estructura de cableado incrustada en el sensor se encuentra por debajo de la capa fotosensible. Como resultado, más fotones inciden sobre la capa fotosensible y más electrones se generan y capturan en el pozo del píxel. Esta relación entre la producción de fotones y la de electrones se denomina eficiencia cuántica. Cuanto mayor es la eficiencia cuántica, más eficaz es el sensor a la hora de convertir fotones en electrones y, por tanto, más sensible es el sensor para capturar una imagen de algo tenue.

Datos Raw verdaderos

En la implementación DSLR hay una salida de imagen RAW, pero normalmente no es completamente RAW.  Si se examina de cerca, todavía se pueden ver algunos indicios de reducción de ruido y eliminación de píxeles calientes.  Esto puede tener un efecto negativo en la imagen para la astronomía, como el efecto «devorador de estrellas».  Sin embargo, las cámaras QHY ofrecen una SALIDA DE IMAGEN RAW VERDADERA y producen una imagen compuesta únicamente por la señal original, manteniendo así la máxima flexibilidad para los programas de procesamiento de imágenes astronómicas posteriores a la adquisición y otras aplicaciones de imágenes científicas.

0

Tecnología anti-rocío

Basada en casi 20 años de experiencia en el diseño de cámaras refrigeradas, la cámara refrigerada QHY ha implementado soluciones de control total del rocío. La ventana óptica lleva incorporado un calentador de rocío y la cámara está protegida de la condensación de humedad interna. Una placa calefactora eléctrica para la ventana de la cámara puede evitar la formación de rocío y el propio sensor se mantiene seco con nuestro diseño de zócalo de tubo de gel de silicona para el control de la humedad dentro de la cámara del sensor.

Refrigeración

Además de la refrigeración TE de doble etapa, QHYCCD implementa tecnología propia en hardware para controlar el ruido de la corriente oscura.
