Características:
La línea de cámaras refrigeradas DSO es la línea de productos más avanzada en la historia de Player One. Empezamos el proyecto a partir de 2021, a través de una gran cantidad de modificar y reconstruir hicimos esta versión final. Trae nuestra más nueva tecnología y diseño a todo el mundo, estamos muy orgullosos de presentar esta línea de cámaras.
Fuente de alimentación no está incluido en el paquete de la cámara, de alta calidad 12V 5A fuente de alimentación enlace: https://player-one-astronomy.com/product/12v-5a-power-supply-dc5-5-x-2-1mm/
Descarga de drivers y software: https://player-one-astronomy.com/service/software/
Descarga de manuales: https://player-one-astronomy.com/service/manuals/
Nuevo diseño vanguardista
Polígono como hexágono regular es muy Player One, las cámaras refrigeradas DSO queremos hacerlo más hermoso y práctico. Después de muchos intentos, fijamos el estilo final, que utiliza un octágono científica y tecnológica para construir la línea principal del cuerpo y 4 lados son superficie abombada, complementado por chaflanes redondos para lograr tanto la rigidez y flexibilidad. La pieza frontal es redonda para evitar la difracción en la RASA. El rojo positivo, que es como un fuego de verano, se combina con el negro discreto y firme, y el proceso de glaseado superfino en toda la superficie hace que la cámara tenga un aspecto lujoso y fresco, y mantenga el estilo de Player One.

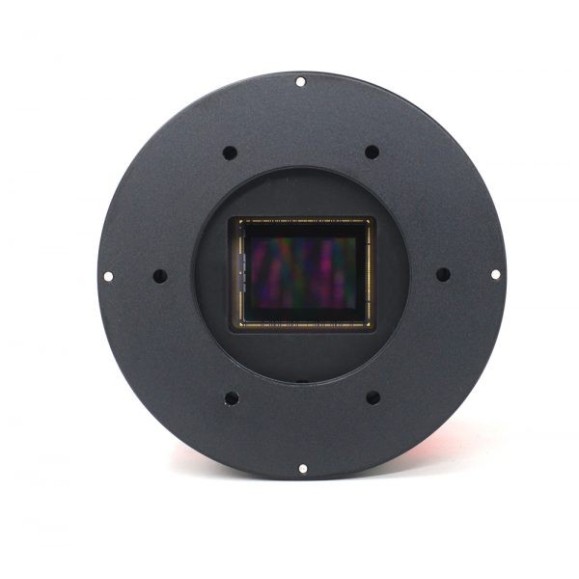

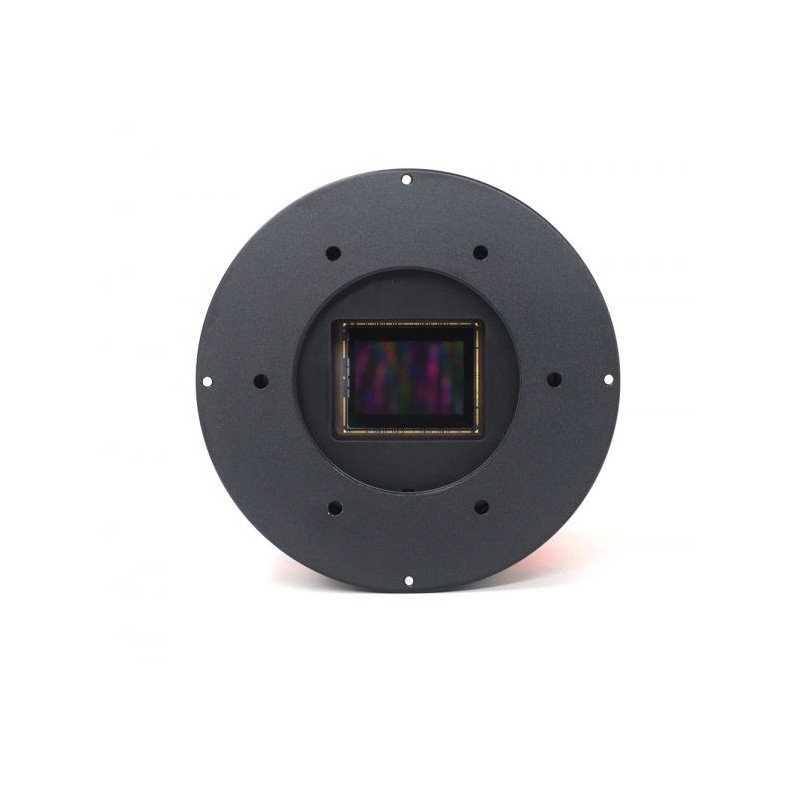

La cámara refrigerada Poseidon-C Pro (IMX571) está desarrollada por Player One Astronomy, está diseñada para imágenes DSO avanzadas. Adopta el sensor de color de formato APS-C Sony IMX571. El tamaño de píxel de 3.76um acomoda una profundidad de pozo de 71.7Ke con un total de 26MP (la resolución es de 6252*4176), y la diagonal es de 28.3mm.
Placa de inclinación del sensor de 4 puntos de ajuste trasero
Cuando se toman objetos de cielo profundo, el uso de la placa de inclinación del sensor puede obtener una curvatura de campo mucho menor del telescopio. Adoptamos el ajuste trasero y la placa de inclinación de 4 puntos, tiene muchas ventajas en el uso.
El ajuste de 4 puntos es más fácil saber qué esquina es necesario ajustar. La almohadilla de sombreado de esponja de alta densidad incorporada puede bloquear la luz de las rendijas laterales sin ninguna fuga lateral.
Para entender el método de ajuste de 4 puntos, hemos hecho un ejemplo para los usuarios:
Enfriamiento Profundo
La serie de cámaras refrigeradas Player One utiliza una unidad de refrigeración TEC de 2 etapas, después de mejorar el diseño de la estructura para rechazar el calor de vuelta a la cámara, el Delta-T de la cámara puede alcanzar más de 40℃.
512MB de caché DDR3
Como mejora, la caché DDR3 en las cámaras refrigeradas se incrementa a 512MB. Ayuda a estabilizar y asegurar la transmisión de datos, evita eficazmente la caída de fotogramas y reduce en gran medida el ruido de lectura.
Con la caché DDR3, la cámara ya no tiene grandes exigencias en cuanto a necesidades informáticas, seguirá teniendo un rendimiento excelente aunque esté conectada a un puerto USB 2.0.
Tecnología STARVIS
Poseidon-C Pro (IMX571) cámara refrigerada basada en la tecnología STARVIS de Sony, es la tecnología de píxeles retroiluminados utilizada en los sensores de imagen CMOS.
Formato APS-C
Poseidon-C Pro cámara refrigerada tiene formato APS-C (23.5mm*15.7mm), este tamaño es bastante grande para imágenes DSO.
ADC nativo de 16bit
El sensor IMX571 tiene un ADC nativo de 16 bits en el chip. El ADC nativo de 16 bits (65536 niveles) proporciona una resolución de muestreo superior a la de 12 bits (4096 niveles) o 14 bits (16384 niveles). Cuando realizamos una transformación no lineal, los datos de 16 bits pueden soportar una transformación muy fuerte y también pueden mejorar la transición entre la luz y la oscuridad, además los 16 bits pueden hacer que el color sea más vivo.
No-Amp-Glow
¡Poseidon-C Pro cámara refrigerada es una cámara Non-Amp-Glow también!
300s marco oscuro en -20℃ de Poseidon-C Pro cámara refrigerada (redimensionar al 50%):
Non-Amp-Glow nos puede dar un fondo muy limpio, mucho más fácil de obtener imágenes de alta calidad.
Puerto de datos Tipo-C y puerto de alimentación

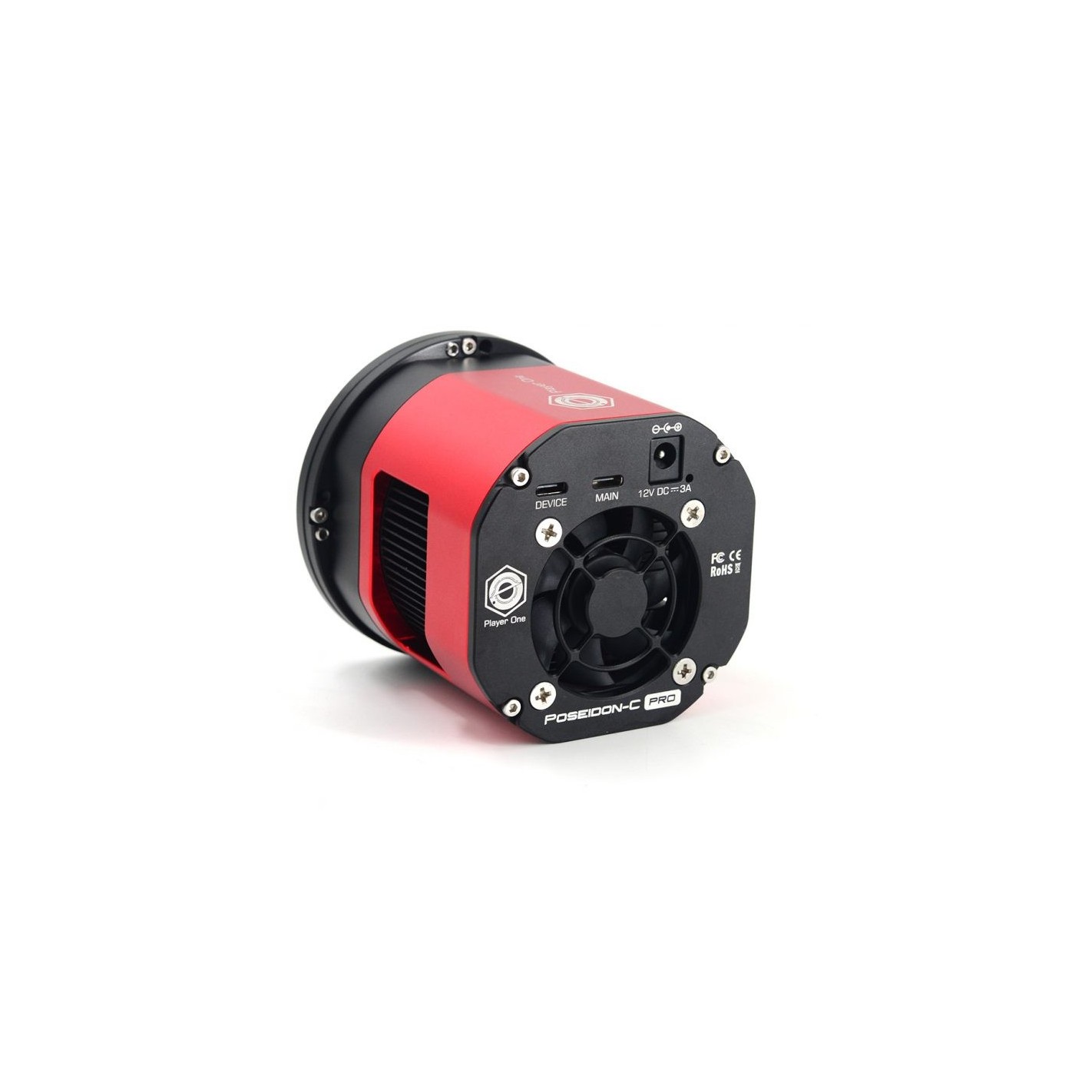

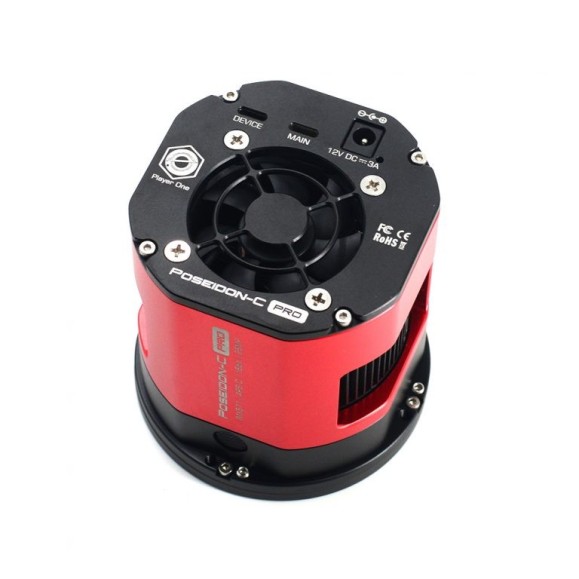

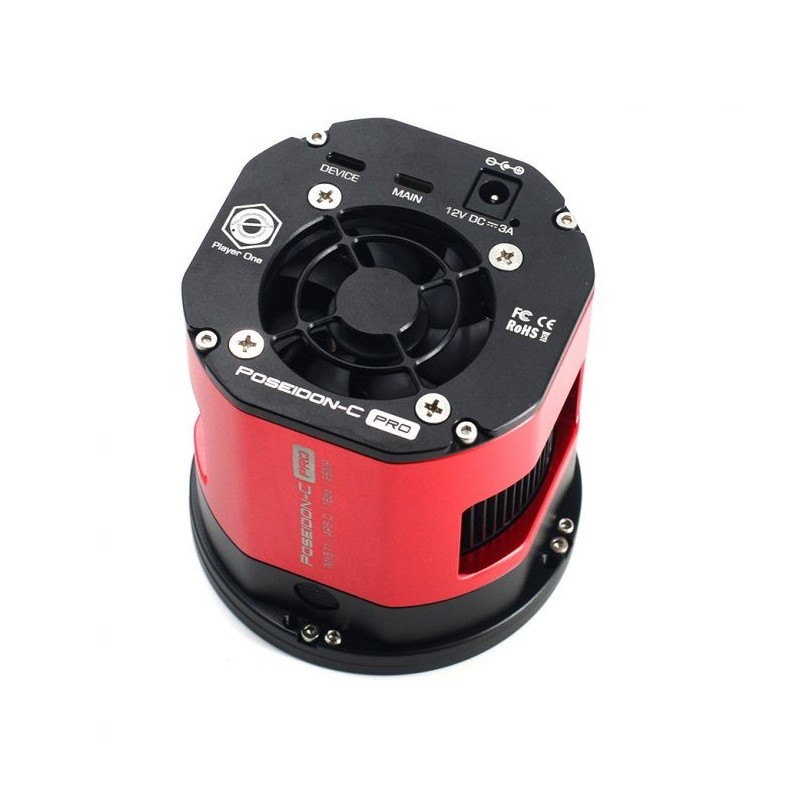

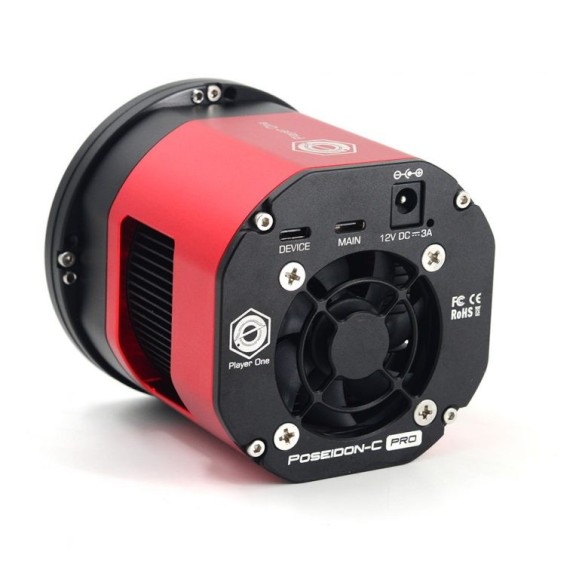

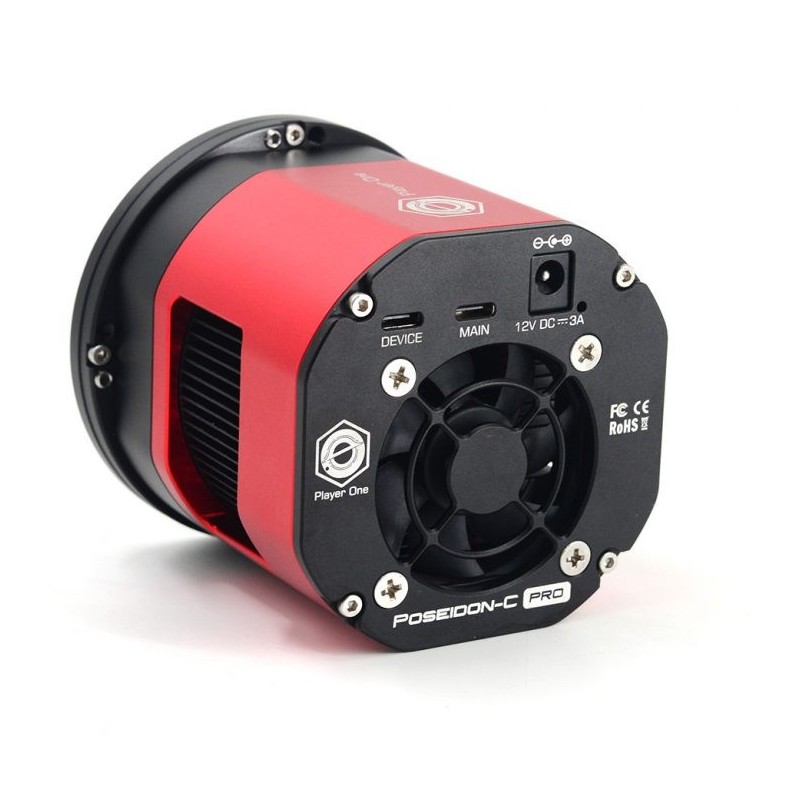

La parte trasera de la cámara refrigerada tiene 2 puertos de datos Tipo-C y un puerto de alimentación de 12V DC 5.5×2.1mm.
El puerto de datos principal soporta el protocolo USB3.0, la cámara puede funcionar a 15fps en modo RAW8. El puerto Tipo-C es más fácil de conectar cuando se monta el equipo de imagen de noche.
Cuando se graban imágenes, ya que la velocidad de escritura real se verá afectada por la velocidad de escritura del propio disco duro, cuando la velocidad de escritura del disco duro es lenta, la grabación puede no alcanzar la velocidad teórica. Se recomienda utilizar una unidad de estado sólido de alta calidad para grabar datos y así aprovechar al máximo el rendimiento de la cámara.
La cámara dispone de un puerto de 12V DC5.5*2.1mm para proporcionar energía suficiente al sistema de refrigeración TEC. Si no necesita alimentar la refrigeración, sólo tiene que conectar el puerto principal Type-C, la cámara funcionará como una cámara sin refrigeración.
Uso del cable estándar
Sistema de refrigeración y calentador antimoho
En la ventana ASCOM, proporcionamos 3 parámetros ajustables: Temperatura objetivo, Velocidad del ventilador y potencia Anti-moho.
Delta-T estándar: 40℃ (±2℃) , cuando temp ambiente 30℃, velocidad ventilador 100%, calentador anti rocío 0%.
Ajustes Delta-T recomendados: 35℃ por debajo de la temperatura ambiente, velocidad del ventilador 70%, calentador de rocío 10%, consumo de energía 40- 60%.
La velocidad de rotación del ventilador de refrigeración también es ajustable, el valor por defecto es 70% de velocidad.
El problema del rocío es el mayor enemigo en astroimágenes, la cámara integra un calentador anti rocío delante de la cámara. La potencia del calentador es ajustable.
Mecanismo de protección contra sobretensión y sobrecorriente
Las cámaras Player One producidas por nosotros garantizan la seguridad de su cámara y otros equipos mediante mecanismos de protección contra sobretensión y sobrecorriente.
Rendimiento
Modo de muestreo dual
La serie Saturn SQR tiene modo de muestreo dual. El modo Nromal y el modo de Bajo Ruido, tienen diferentes ventajas en la imagen.
1. 1. El modo normal tiene FPS más rápidos, es más adecuado para imágenes planetarias.
2. 2. El modo de bajo ruido (LRN) tiene menor ruido de lectura y mayor rango dinámico, es más adecuado para imágenes DSO.
Con una ganancia de 0, la cámara tiene un rango dinámico de 14,26 pasos y una capacidad total de 71,7 ke; el ruido de lectura es de 3,96e.
HCG abierto con ganancia = 125, la cámara tiene un rango dinámico de 13,58 puntos y una capacidad de 16,6 Ke, el ruido de lectura es de sólo 1,36 e.
Modo de bajo ruido
Modo Normal
Frecuencia de imagen
La cámara refrigerada Poseidon-C Pro puede correr 15FPS bajo el modo RAW8, eso es mucho más rápido que los modelos existentes en el mercado.
Pozo lleno
Poseidon-C Pro cámara refrigerada tiene 71.7Ke pozo lleno, es más de 1.4 veces que IMX571 Basic (50ke).
Ruido de lectura
En cuanto al ruido de lectura, prometemos solemnemente que todos los valores se obtienen de pruebas reales. Y para los usuarios, pueden utilizar Sharpcap 4 para las pruebas. SC4 tiene una función llamada Sensor Analysis, proporciona una forma muy sencilla de probar el ruido de lectura.
Hemos escrito un tutorial en nuestra página web: https://player-one-astronomy.com/service/manuals/
Si usted está interesado en la prueba de ruido de lectura, puede intentarlo usted mismo, que es muy simple.
Corriente oscura
La corriente oscura es de sólo 0,000105 e/s/pix a -20℃, y de 0,001178e/s/pix a 0℃. En toda la curva, la corriente oscura es casi como una línea recta, lo que puede demostrar que la cámara Poseidon tiene muy buena calidad.
Curva QE
