DESCRIPCIÓN DEL PRODUCTO

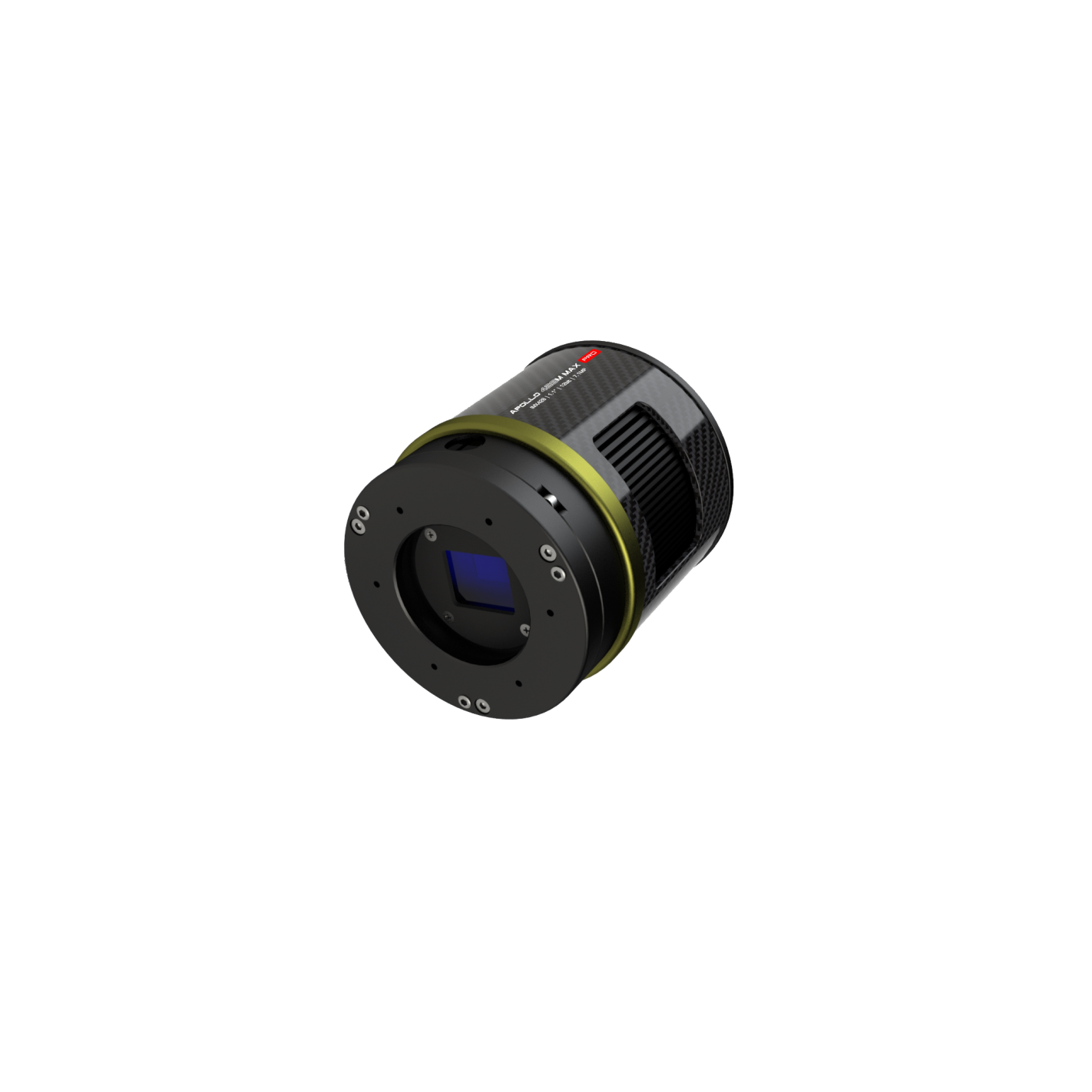

La cámara Apollo 428M MAX Pro es una cámara refrigerada real desarrollada por Player One Astronomy para imágenes solares. La cámara Apollo-M MAX Pro adopta un sensor monocromático Sony IMX428 de formato de 1,1 ” . El tamaño de píxel de 4,5 um admite una profundidad de pozo de 25,3 ke con un total de 7,1 MP (la resolución es de 3216*2208) y la diagonal es de 17,5 mm .
Tecnología PREGIUS
Apollo 428M MAX Pro se basa en la tecnología Sony Pregius de tercera generación , es una tecnología de obturador global utilizada en sensores CMOS.
Formato
Apollo 428M MAX Pro tiene un formato de 1,1″, es el sensor más grande de toda la serie de cámaras solares actualmente, este tamaño es bastante grande para tomar imágenes.
Tamaño de píxel
El tamaño de píxel de 4,5 um es la mitad de la cámara IMX432, lo que significa que tendrá una resolución 4 veces mayor que la cámara Apollo-M MAX clásica.
ASPECTOS DESTACADOS:
Modo BIN
El Apollo 428M MAX Pro tiene un tamaño de píxel de 4,5 um, la mitad del tamaño del Apollo-M MAX. Si usamos bin2, se parecerá más a un Apollo-M MAX, y el modo de combinación de 3 bins tendrá algunas ventajas:
Modo BIN2 de hardware MONO8 : completo hasta 4x (100Ke), ADC de 10 bits, FPS hasta 135 FPS .
Modo BIN2 de hardware MONO16 : completo hasta 4x (100Ke), ADC de 12 bits, FPS hasta 109 FPS .
Modo BIN2 del software MONO16 (modo suma): pozo completo hasta 4x (100 Ke), profundidad de bits de hasta 14 bits , los FPS se mantendrán en 27 FPS.
Diseño de vanguardia

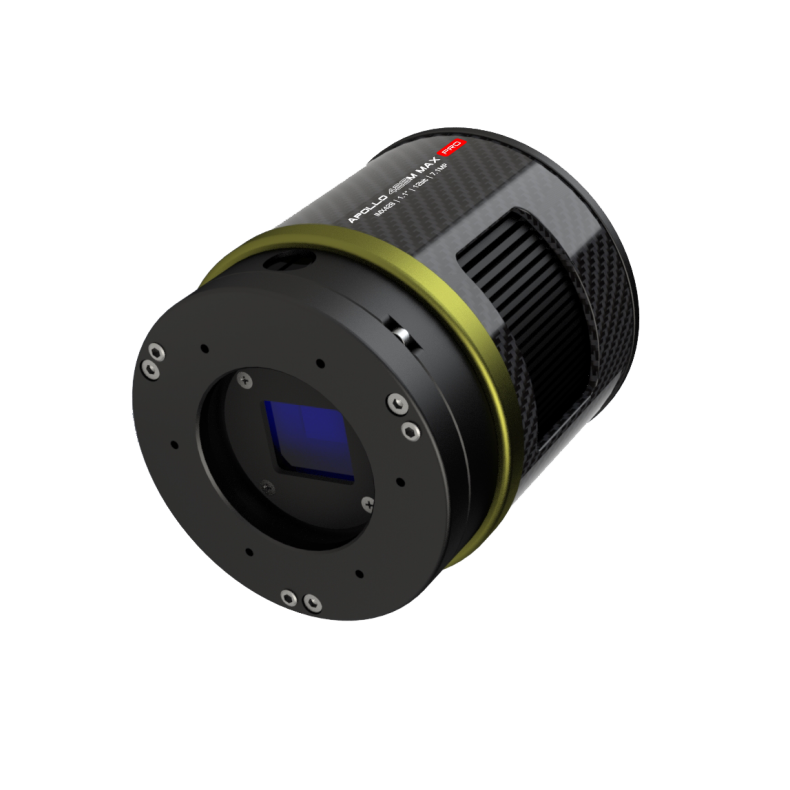

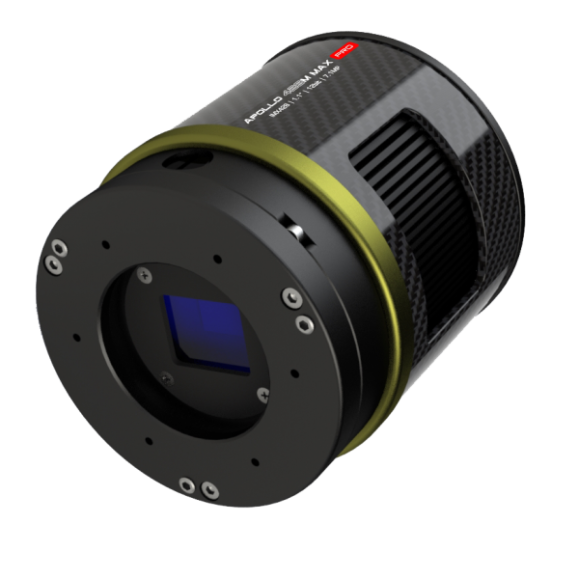

La cámara refrigerada Apollo 428M MAX Pro utiliza el mismo diseño que la serie refrigerada Ares, ¡pero con una pequeña diferencia! Con un cuerpo redondo, un esquema de colores dorado y negro y utilizando fibra de carbono para mantener el peso bajo y una apariencia de vanguardia. También integramos la placa de inclinación del sensor y la placa PCB anti-rocío. ¡ Esta serie de diseños hace que la cámara no solo sea liviana y fresca, sino también funcional!
Placa basculante delantera 3P y trasera 4P

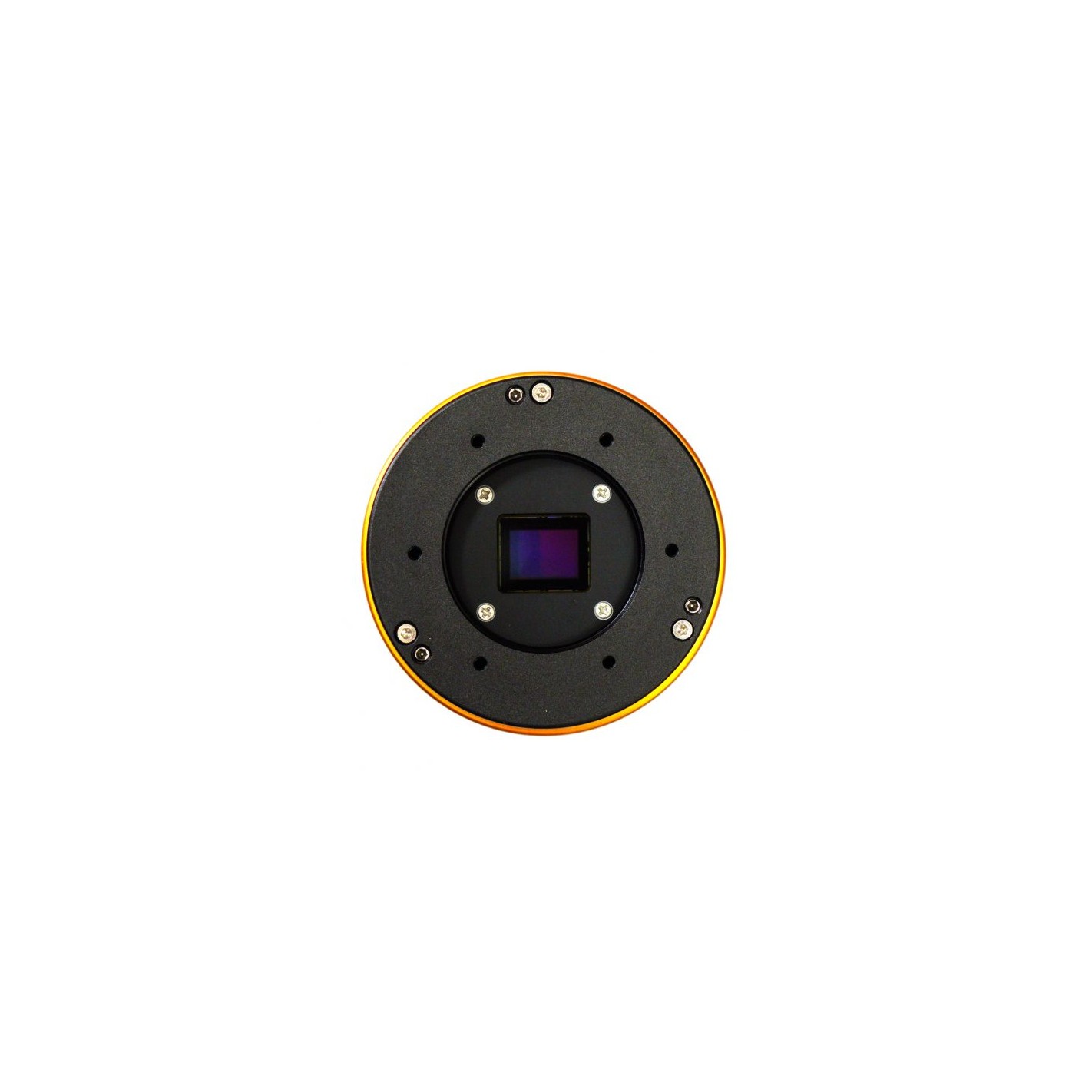

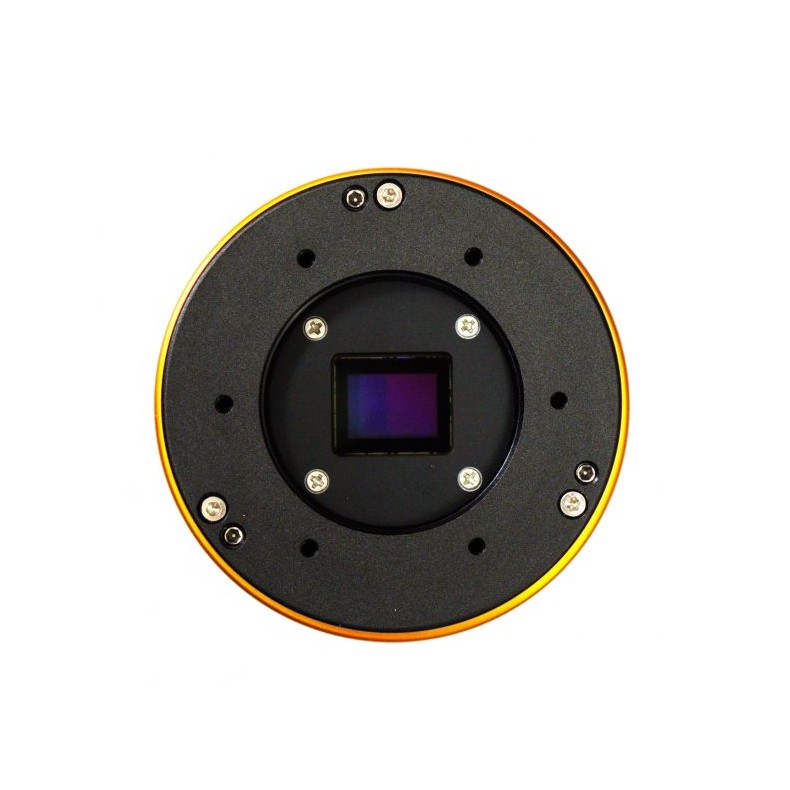

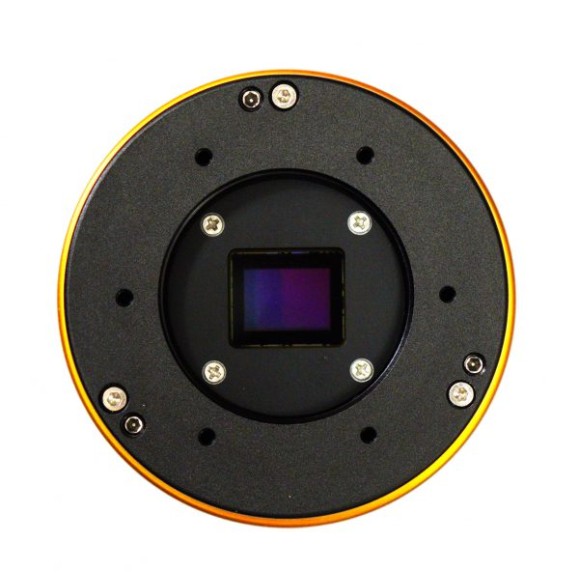

Al fotografiar objetos del cielo profundo, se puede utilizar la placa de inclinación del sensor para ajustar el ángulo de inclinación del sensor y hacer que las estrellas en las esquinas sean más redondeadas. La cámara Apollo 428M MAX Pro cuenta con una placa de inclinación delantera y trasera que satisface todos los escenarios de uso.
La placa inclinable frontal 3P es la parte predeterminada de la cámara; creemos que la mayoría de los usuarios tienen experiencia con esto antes. Funciona bien en muchos escenarios básicos.
La placa de inclinación trasera 4P es una pieza alternativa para la cámara, cuando se utiliza la rueda de filtros/cajón de filtros y el OAG con ángulo fijo, es necesaria. Y también es conveniente para los usuarios de RASA ajustar el ángulo de inclinación del sensor.
La almohadilla de sombreado de esponja de alta densidad incorporada puede bloquear la luz de las ranuras laterales sin ninguna fuga lateral.
Fibra de carbono y peso ligero
La Apollo 428M MAX Pro utiliza fibra de carbono en la carcasa de la cámara y su diseño estructural ha sido optimizado para reducir el peso. La cámara pesa solo 420 gramos, lo que la convierte en uno de los modelos más livianos del mercado.
Refrigeración profunda
La serie de cámaras refrigeradas Player One utiliza una unidad de enfriamiento TEC de 2 etapas, después de mejorar el diseño de la estructura para rechazar el calor de regreso a la cámara de la cámara, la cámara Delta-T puede alcanzar los 35-40 ℃ .
Calentador anti-rocío
En el diseño de cámaras refrigeradas livianas, Player One aún busca la perfección; todas las características necesarias que debe tener, especialmente el sistema anti-rocío, es el problema que muchas cámaras refrigeradas pequeñas ignoran.
HCG y Ruido
El modo HCG se abrirá automáticamente cuando la ganancia sea ≥70, el ruido de lectura se reducirá a 2,4 e y el rango dinámico aumentará a 12 gotas nuevamente.
Con una ganancia de 450, el ruido de lectura de la cámara Apollo 428M MAX Pro es 1.4e, es decir, menor que el de IMX432.
Rendimiento Amp-Glow
La Apollo 428M MAX Pro no es una cámara sin efecto de amperaje, pero su efecto de amperaje es muy suave y creemos que será más fácil de calibrar. En la fotografía solar, no será un problema en absoluto.
300 s con ganancia = 0, -10 grados, fotograma oscuro de la cámara Apollo 428M MAX Pro:
Vista previa del marco oscuro: exposición = 300 s, ganancia = 0, temperatura = -10 ℃ Estiramiento automático de STF en Pixinsight 1.86
A512 MB de caché DDR3
Como mejora, la memoria caché DDR3 en las cámaras refrigeradas se ha aumentado a 512 MB. Esto ayuda a estabilizar y asegurar la transmisión de datos, evita eficazmente la pérdida de fotogramas y reduce en gran medida el ruido de lectura.
Con la memoria caché DDR3, la cámara ya no tiene grandes exigencias en cuanto a necesidades computacionales y seguirá teniendo un rendimiento excelente incluso si está conectada a un puerto USB 2.0.
Puerto de datos Type-C y puerto de alimentación
La pieza posterior de la cámara refrigerada tiene 2 puertos de datos tipo C y un puerto de alimentación de 12 V CC de 5,5 × 2,1 mm.
El puerto de datos principal admite el protocolo USB 3.0. El puerto tipo C es más fácil de conectar cuando se ensambla el equipo de imágenes por la noche. Cuando la cámara está conectada a la interfaz USB 3.0 y se utiliza la vista previa de resolución completa, puede alcanzar 51 FPS en modo de 10 bits (RAW8) y 27 FPS en modo de 12 bits (RAW16) .
Al grabar imágenes, dado que la velocidad de escritura real se verá afectada por la velocidad de escritura del propio disco duro, cuando la velocidad de escritura del disco duro es lenta, la grabación puede no alcanzar la velocidad teórica. Se recomienda utilizar una unidad de estado sólido de alta calidad para grabar datos y aprovechar al máximo el rendimiento de la cámara.
La cámara tiene un puerto de 12 V CC de 5,5 x 2,1 mm para proporcionar suficiente energía al sistema de refrigeración TEC. Si no necesita encender el sistema de refrigeración, solo necesita conectar el puerto principal tipo C; la cámara funcionará como una cámara sin refrigeración.
Uso estándar del cable
Sistema de refrigeración y calentador anti-rocío
En la ventana ASCOM, proporcionamos 3 parámetros ajustables: Temperatura objetivo, Velocidad del ventilador y Potencia anti-rocío.
Delta-T estándar : 35℃-40℃ (modo de exposición prolongada) , 30℃ (modo de video), cuando la temperatura ambiente es de 30℃, la velocidad del ventilador es del 100 %, el calentador de rocío es del 1 % .
Configuraciones Delta-T recomendadas : 30 ℃ -35 ℃ por debajo de la temperatura ambiente, velocidad del ventilador 50-70 %, calentador de rocío 10 %, consumo de energía 40-60 %.
La velocidad de rotación del ventilador de enfriamiento también es ajustable, el valor predeterminado es 50% de velocidad.
El problema del rocío es el mayor enemigo de las imágenes astronómicas. La cámara tiene un calentador antirocío integrado en la parte delantera de la cámara. La potencia del calor es ajustable.
Mecanismo de protección contra sobretensión y sobrecorriente
Las cámaras Player One producidas por el reproductor número uno garantizan la seguridad de su cámara y otros equipos a través de mecanismos de protección contra sobretensión y sobrecorriente.
Rendimiento
HCG abierto con ganancia=70
Ruido de lectura
En cuanto al ruido de lectura, prometemos solemnemente que todos los valores se obtienen a partir de pruebas reales. Y los usuarios pueden utilizar Sharpcap 4 para realizar pruebas. SC4 tiene una función llamada Análisis de sensores , que proporciona una forma muy sencilla de probar el ruido de lectura.
Escribimos un tutorial en nuestro sitio web: https://player-one-astronomy.com/service/manuals/
Si está interesado en probar el ruido de lectura, puede intentarlo usted mismo, lo cual es muy simple.
Corriente oscura
La corriente oscura es de 0,08e/s/pix a -20℃ y de 0,1e/s/pix a 0℃.
Soluciones BFL
A continuación, se ofrecen algunas soluciones BFL de 55 mm recomendadas para esta cámara. Si no tiene en cuenta el BFL, existen diversas formas de conexión.
