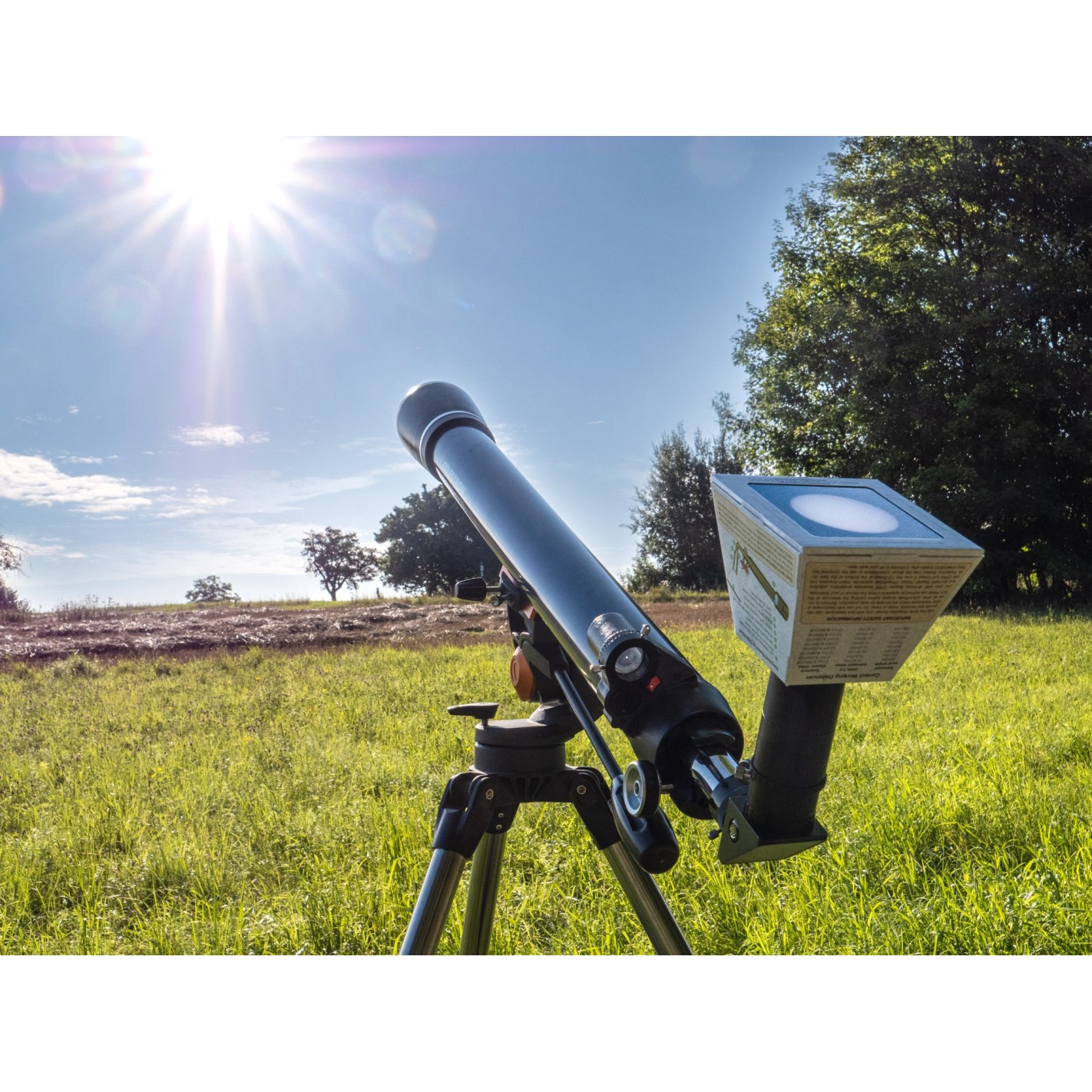

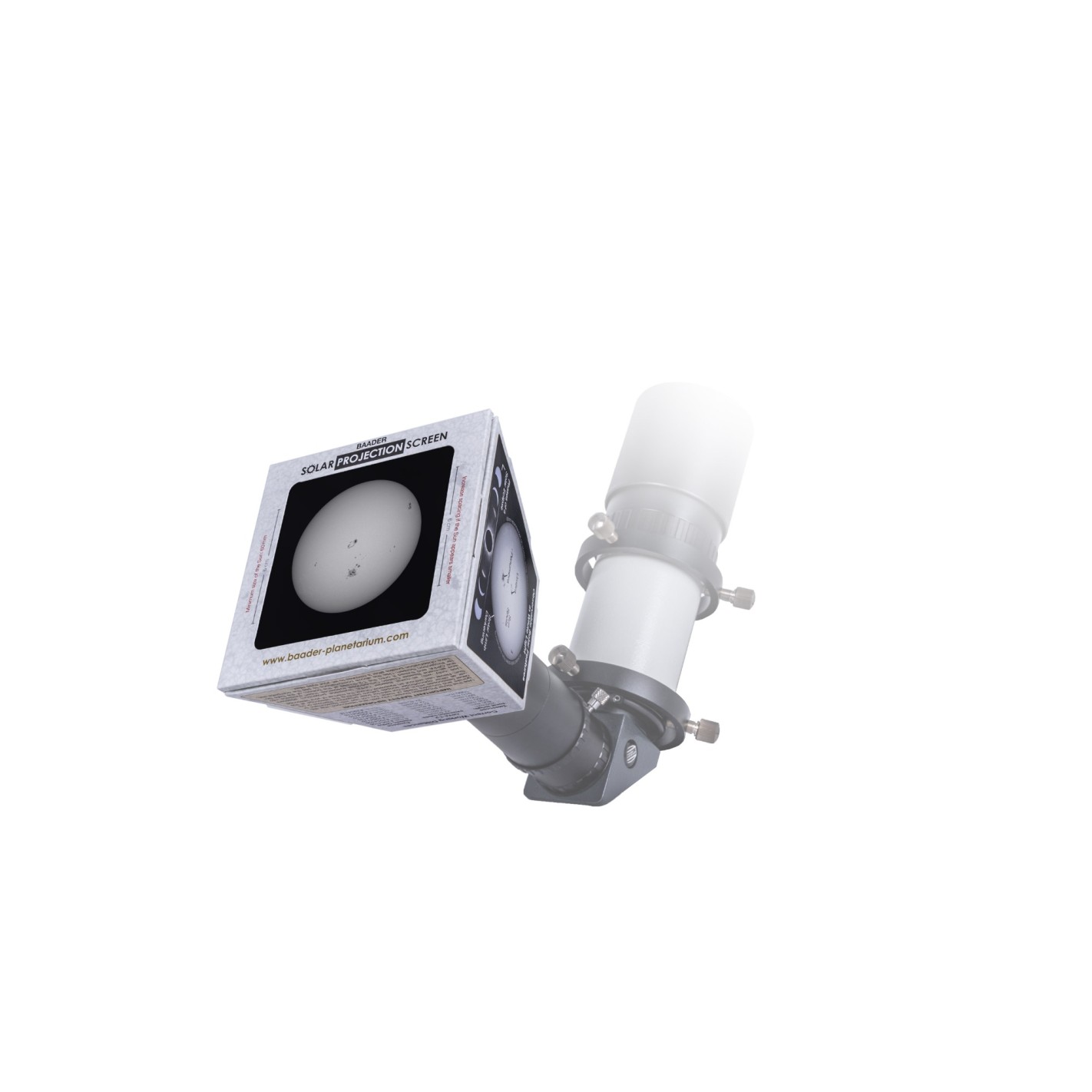

Consiste en una pantalla de proyección trasera y un hilo T-2 para conexión a adaptadores de proyección de ocular comunes. La pantalla fue desarrollada y probada con el adaptador de proyección ocular Baader OPFA (I - VII) (disponible en varias versiones). Cuando se utiliza con los oculares Baader Classic Ortho correspondientes en refractores con distancias focales entre 250 y 1200 mm, produce una imagen solar que llena la superficie de proyección de 9 × 9 cm. Las manchas solares, el oscurecimiento del limbo del Sol y el progreso de los eclipses se pueden observar. La pantalla también se puede utilizar con otros adaptadores de proyección T-2 en lugar del OPFA de Baader;sin embargo, en ese caso necesitarás determinar las distancias requeridas tú mismo. A diferencia de las pantallas de proyección abiertas tradicionales, no existe el riesgo de que alguien alcance el haz de luz o incluso mire por el ocular. La proyección trasera permite un sistema cerrado. La pantalla se puede conectar a cualquier telescopio adecuado para proyección solar y de ocular.
Cuando el telescopio está montado en una montura de seguimiento, se puede observar el Sol cómodamente durante varias horas. Si el montaje no está perfectamente alineado con el polo, el Sol se desplazará lentamente fuera del campo de visión. Desde la dirección de deriva, puedes ver durante el día en qué sentido se necesita corregir el montaje y así mejorar la alineación mientras observas. Las instrucciones detalladas para esto se pueden encontrar en el PDF del manual de operación. La pantalla de proyección es especialmente útil para la divulgación pública, cuando muchos invitados se turnan para mirar a través del ocular de un telescopio equipado con su propio filtro solar: si la pantalla está conectada a otro pequeño telescopio guía o buscador, puedes verificar si el Sol todavía está centrado en el telescopio principal y al mismo tiempo mostrar a los invitados en espera lo que pueden esperar.
Requisitos
Para utilizar la Pantalla de Proyección Solar, también necesitarás:
Un telescopio adecuado para la proyección solar con un diagonal/prisma estelar – idealmente un refractor con una distancia focal de 250–1200 mm. La pantalla de proyección ha sido probada en telescopios con f/5 (90/500) y f/4 (VarioFinder 61/250), así como en refractores de 150/1200 mm y 150/2250 mm, cada uno durante varias horas y con apertura completa. Para reducir el estrés térmico en el diagonal de estrella, recomendamos usar telescopios más rápidos que f/6 y, si es necesario, reducir la apertura de telescopios con diámetros mayores a aproximadamente 80 mm. Puedes ver el Sol completo en telescopios de hasta aproximadamente 1200 mm de distancia focal; los telescopios más grandes producen un mayor aumento y muestran solo una parte de él. Un adaptador de proyección de ocular variable con rosca T-2. La Pantalla de Proyección Solar fue desarrollada para el Baader OPFA. El diámetro de la imagen solar depende de la distancia a la superficie de proyección. El adaptador de proyección de ocular Eyepiece Projection Adapter OPFA I – con portaocular de 1¼" (#2458141, € 63,-) tiene una conexión de 1¼";El adaptador de proyección de ocular OPFA II – con portaocular de 2" (#2458142, 80 €) se adapta a diagonales estelares/prismas con un portaocular de 2". Si utiliza un diagonal/prisma Baader con conexión T-2, puede atornillar el adaptador de proyección de ocular OPFA IV – Versión básica con T-2i (#2458144, 55 €) directamente en la carcasa y así ahorrar distancia focal posterior.También puedes usar otros adaptadores de proyección, pero esto puede resultar en diferentes tamaños de imagen. La imagen solar debe tener al menos 60 mm de diámetro.
Un ocular resistente al calor. Además de los oculares Huygens recomendados habitualmente para la proyección solar (que hoy en día son difíciles de encontrar en buena calidad), puedes utilizar los oculares Baader Classic Ortho con distancias focales de 6, 10 o 18 mm o el Baader Classic Plössl de 32 mm.

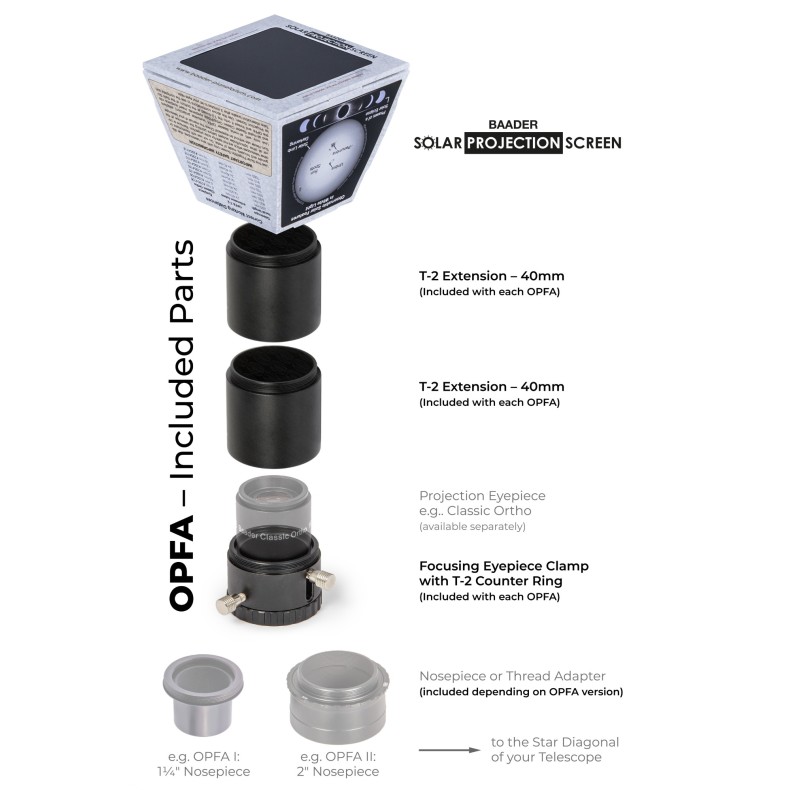

La mayoría de los telescopios que proporcionan suficiente distancia focal posterior para la proyección con ocular también pueden usarse con la Pantalla de Proyección Solar. La pantalla de proyección solar requiere aproximadamente 30 mm de retroenfoque. Alternativamente, el OPFA también puede atornillarse directamente a un prisma T-2, como el Baader Zenith Prism Diagonal T-2/90° con prisma de 32 mm (parte T-2 #14) (#2456005K), mediante la rosca T-2 para lograr una adaptación muy corta. Vista explosiva del BSPS en Baader OPFA
Configuración y Uso

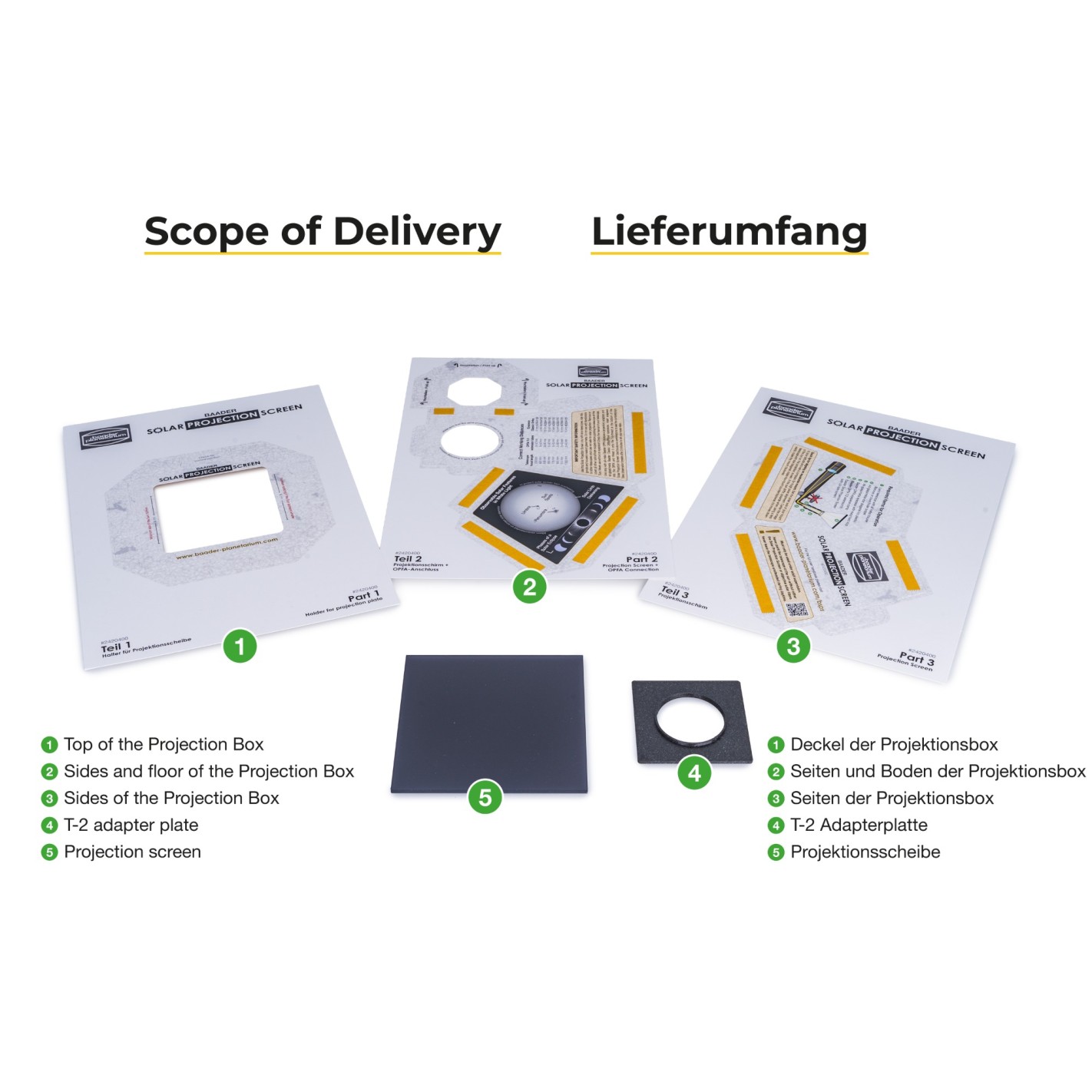

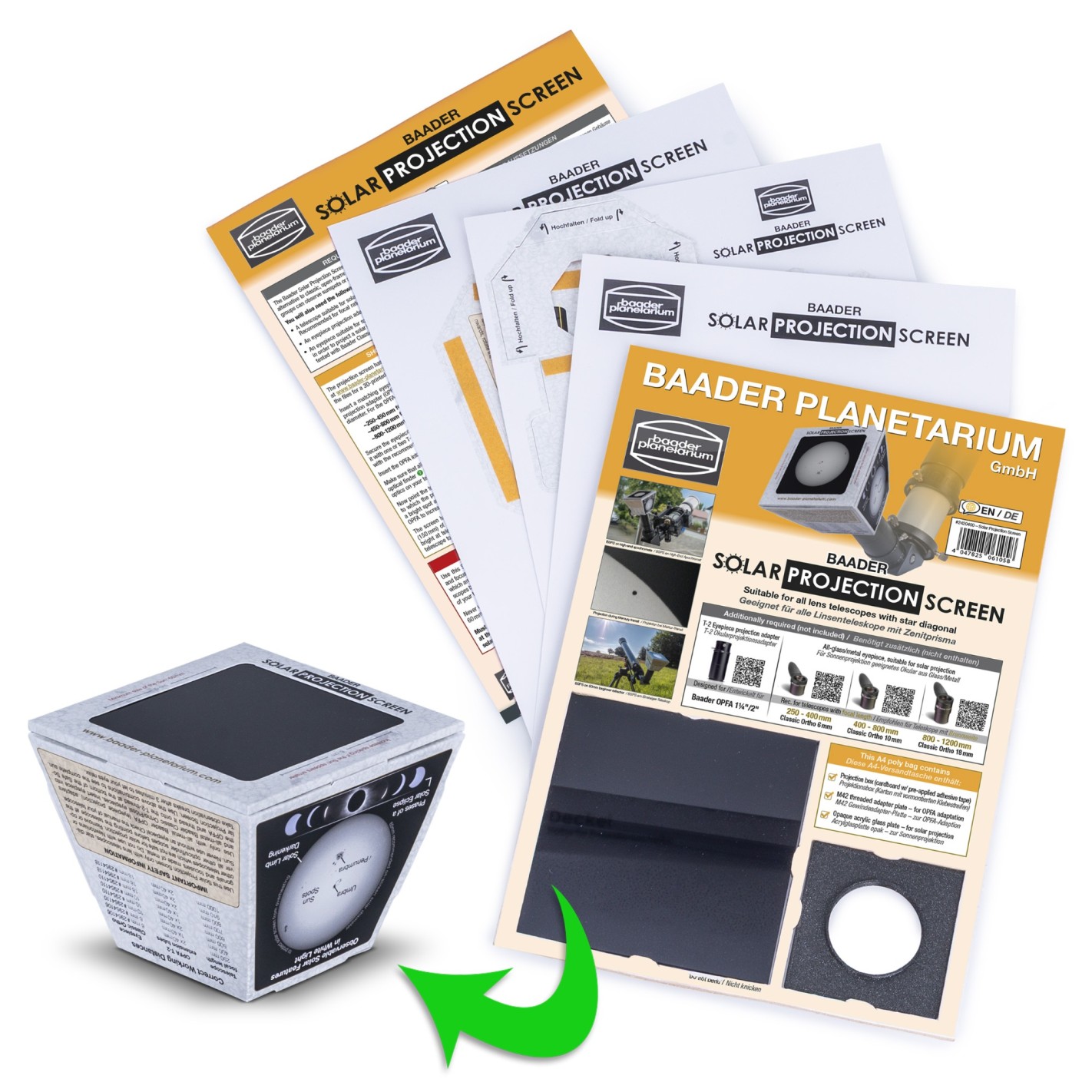

El BSPS consiste en la pantalla de proyección especial, un adaptador de rosca T-2 y un kit de cartón precortado de tres piezas con tiras adhesivas premontadas para ensamblar la carcasa. Alternativamente, puedes descargar los archivos STL para producir una carcasa con cubierta protectora de plástico en una impresora 3D.Retira todos los buscadores ópticos de tu telescopio, o cubre las lentes de cualquier óptica que aún pueda estar instalada. Inserte el ocular en el adaptador de proyección, retire cualquier tubo de extensión T-2 si es necesario según las instrucciones para ajustar la distancia, y atornille el adaptador de proyección en la Caja Solar Segura. Luego, inserte ambos en su telescopio con un diagonal de estrella (en un refractor), apúntelo hacia el Sol y enfoque. Usando el enfocador deslizante del OPFA (u otros adaptadores de proyección de ocular variables), puedes ajustar ligeramente el tamaño de la imagen solar proyectada.
Para centrar el Sol:
Distancia focal del telescopio OPFA con los siguientes tubos de extensión (incluidos con el OPFA) Ocular Ortho Clásico
250 mm (Baader VarioFinder 10x60) 2x40 mm Ocular Ortho Clásico 6mm, 1¼" (HT-MC) (#2954106 )
400 mm (Celestron PowerSeeker 80/400) 1x40 mm
500 mm (Bresser AR 90/500) 2x40 mm Ocular Ortho Clásico 10mm, 1¼" (HT-MC) (#2954110 )
580 mm (Baader APO 95/580)
600 mm (Celestron ED 80/600) 1x40 mm
700 mm (Celestron Inspire 70/700)
910 mm (Vixen 80/910 Mf) 2x40 mm Ocular Ortho Clásico 18mm, 1¼" (HT-MC) (#2954118 )
1000 mm (Vixen 90/1000)

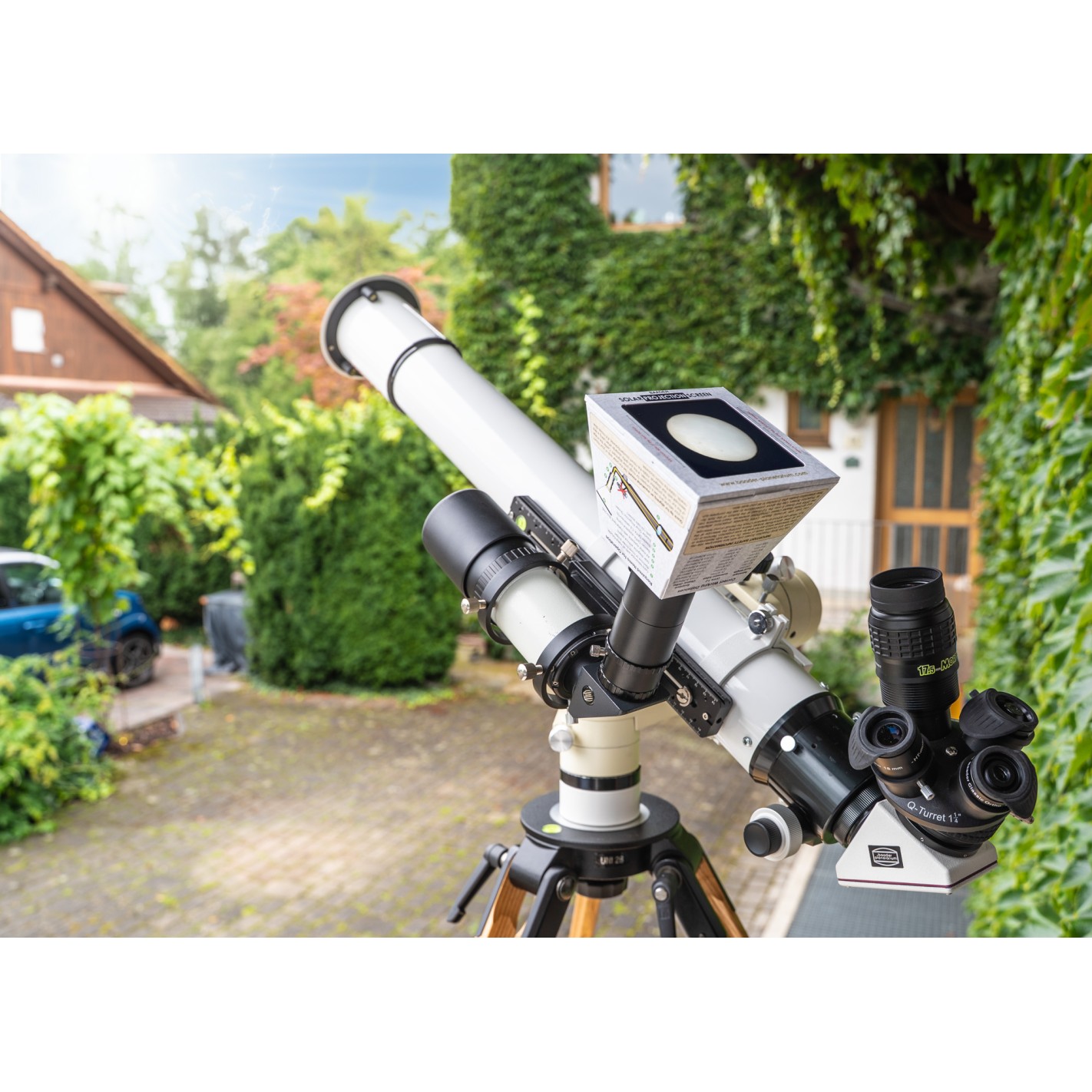

BSPS en Baader APO 95/580 CaF2 Travel Companion
Nota: Para lograr el enfoque en telescopios con un 1.El enfoque de 25", el OPFA a veces tenía que atornillarse directamente al prisma cenital Baader Diagonal T-2/90° con prisma de 32mm (parte T-2 #14).
Especificaciones Mecánicas
Diámetro Interior / Apertura Libre (mm) T-2 (M42)
Filtro Solar con montura/rosca Sí
Especificaciones Ópticas
Distancia de enfoque posterior requerida 30mm
Longitud de onda solar Luz blanca (luz integral)
