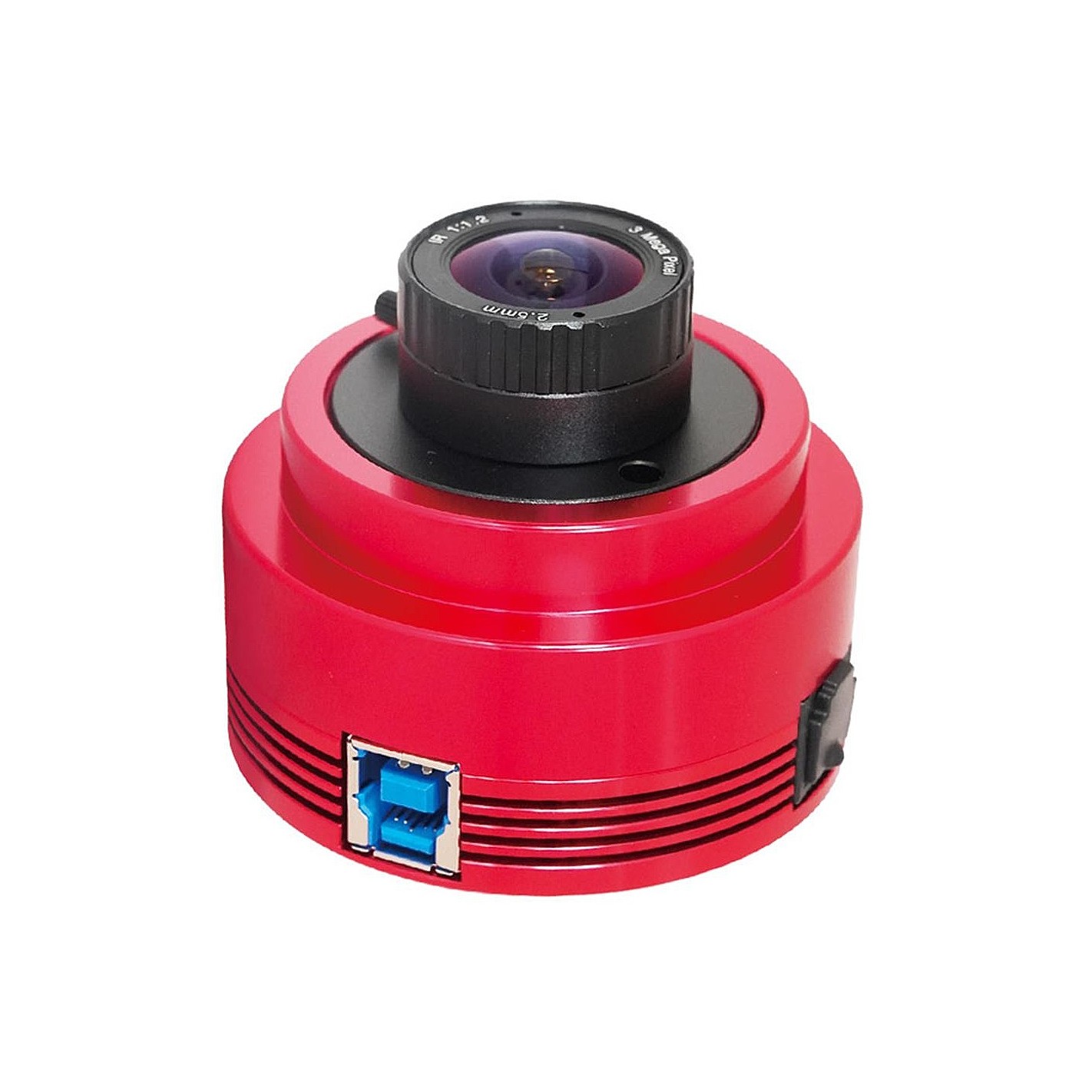

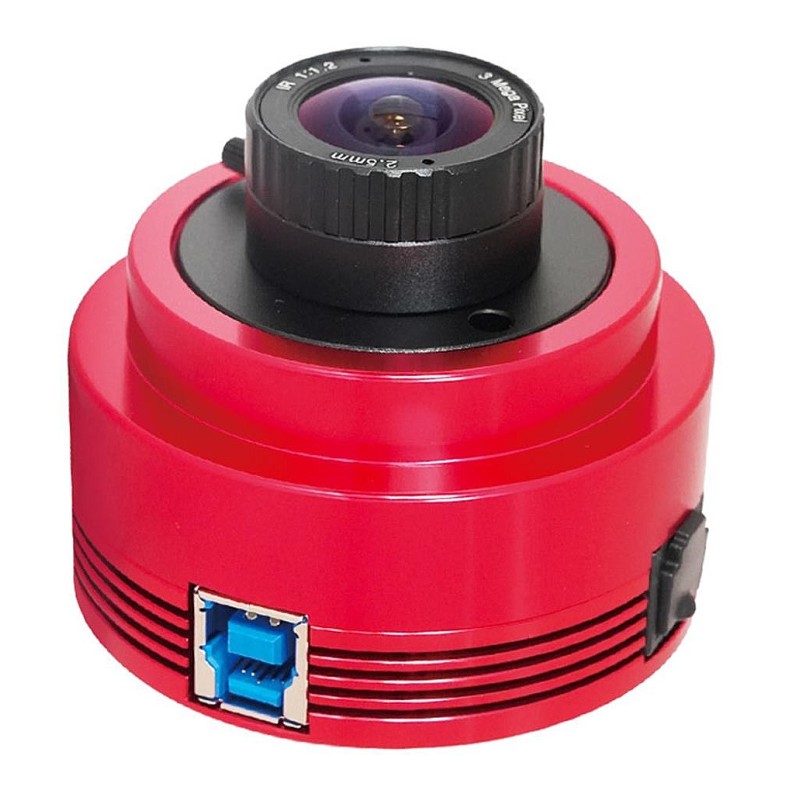

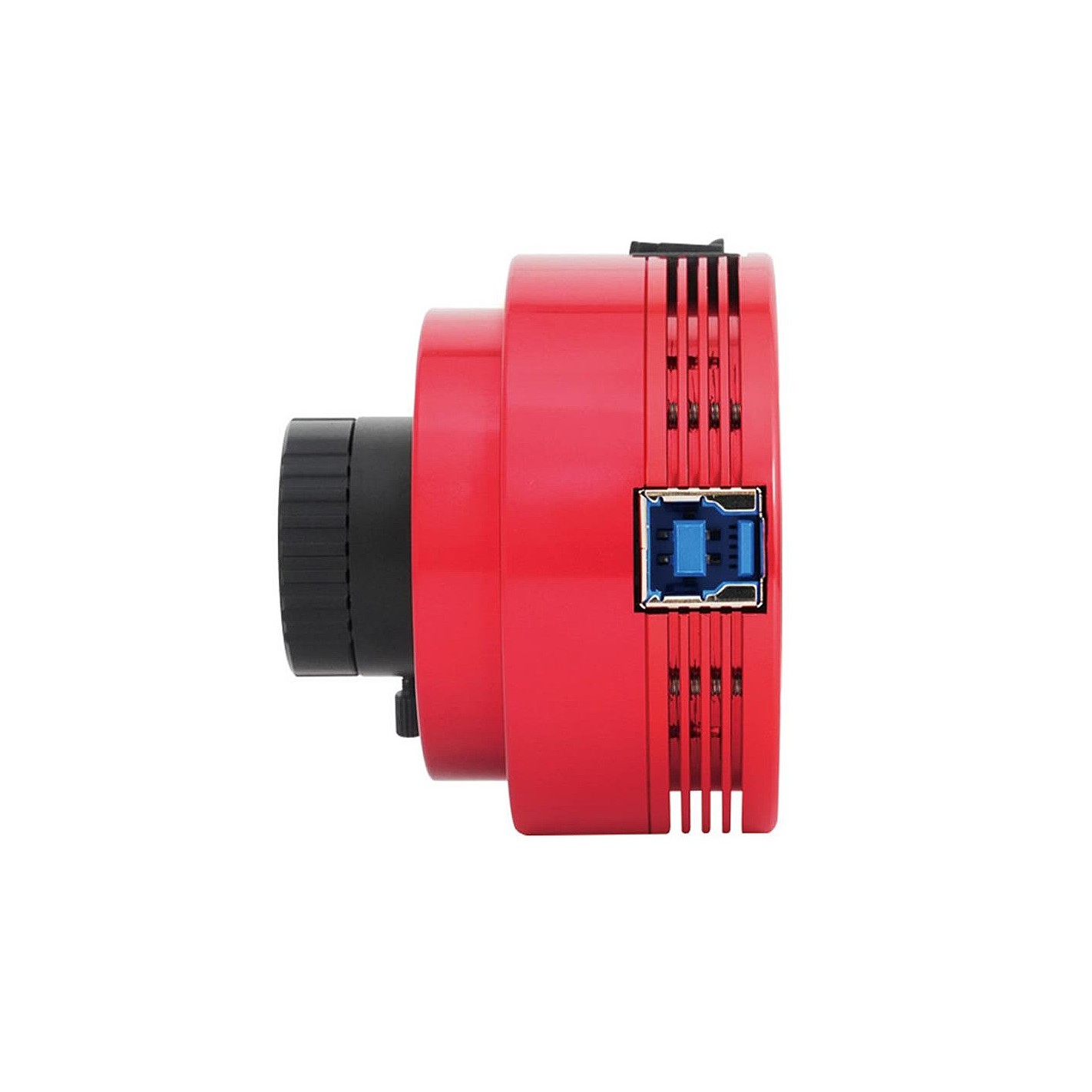

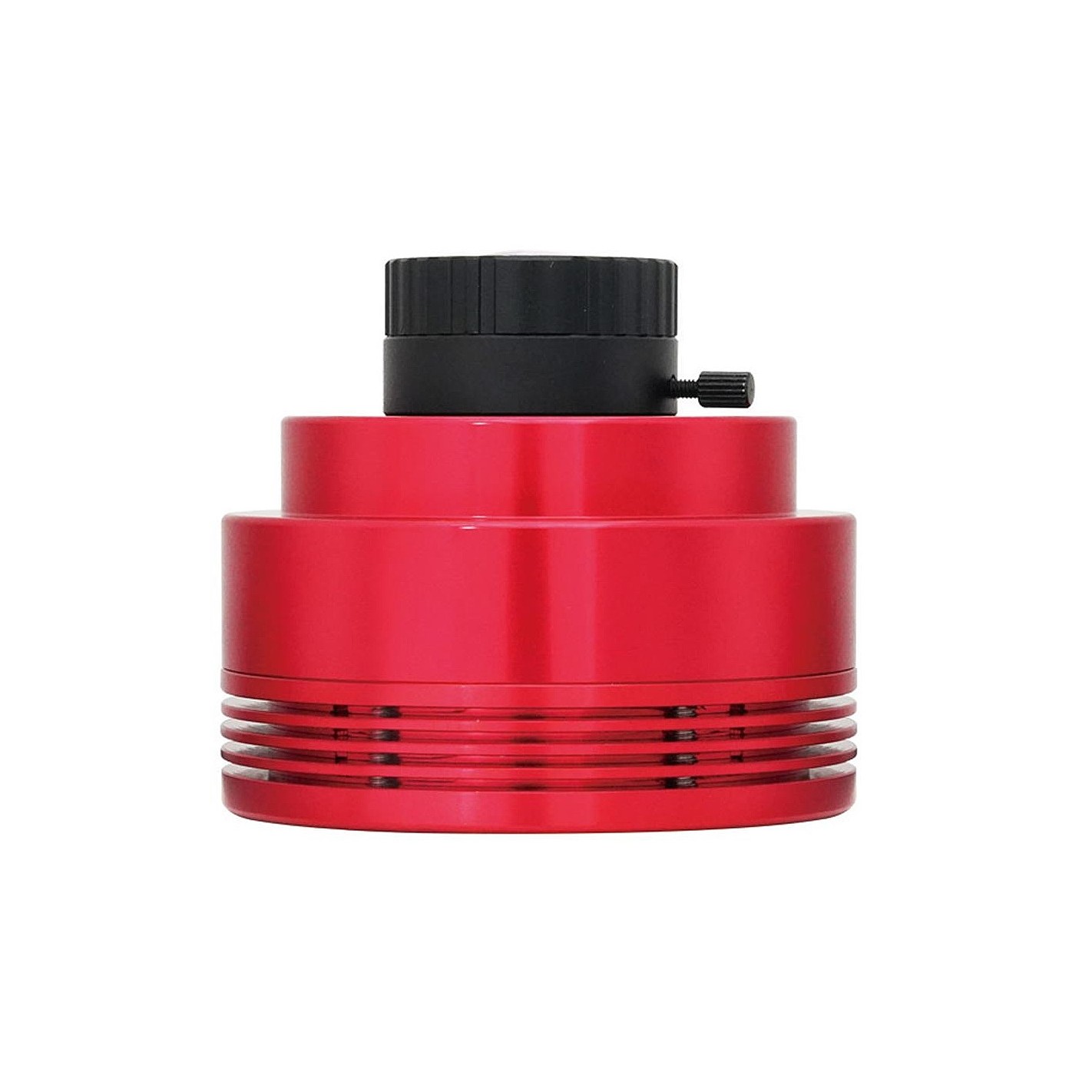

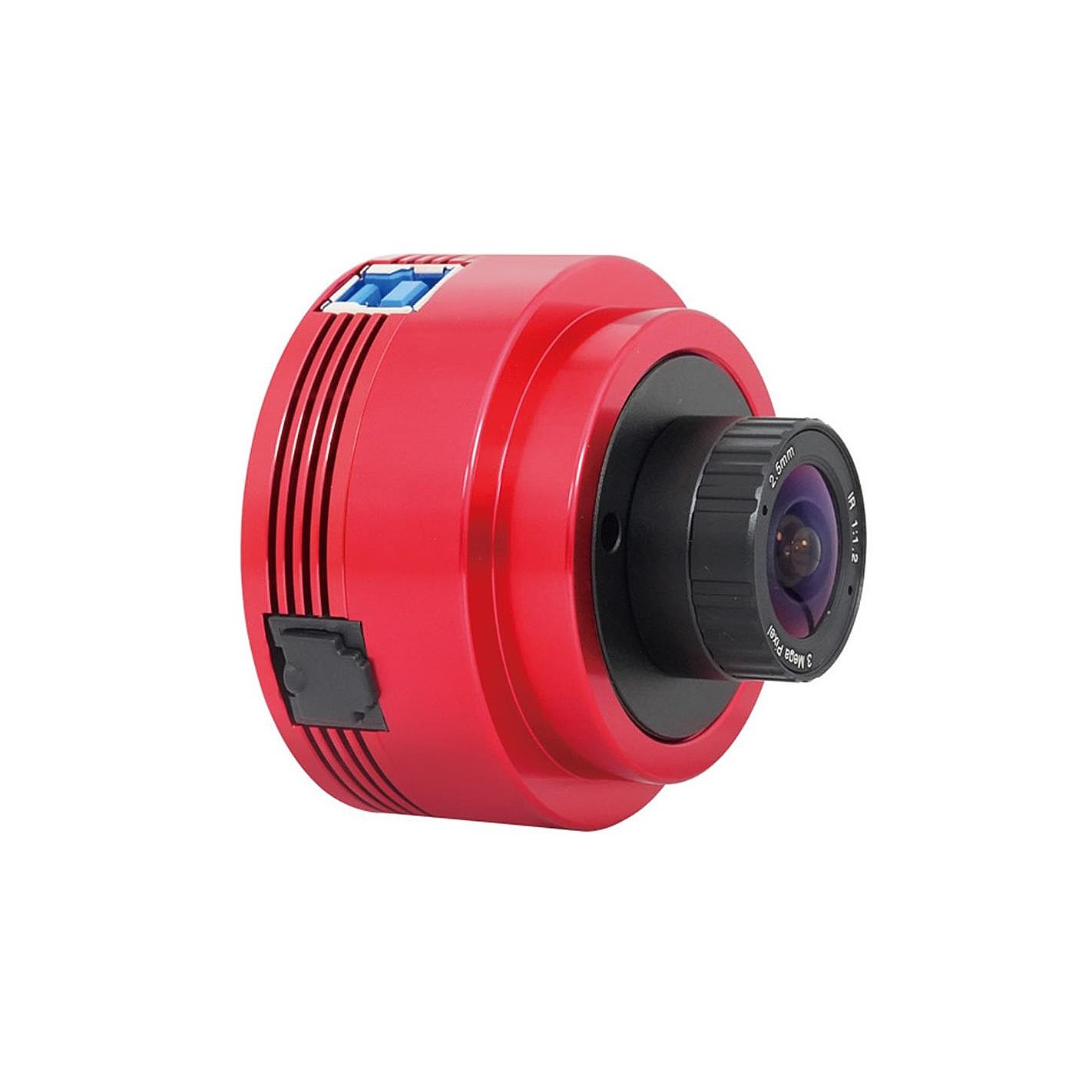

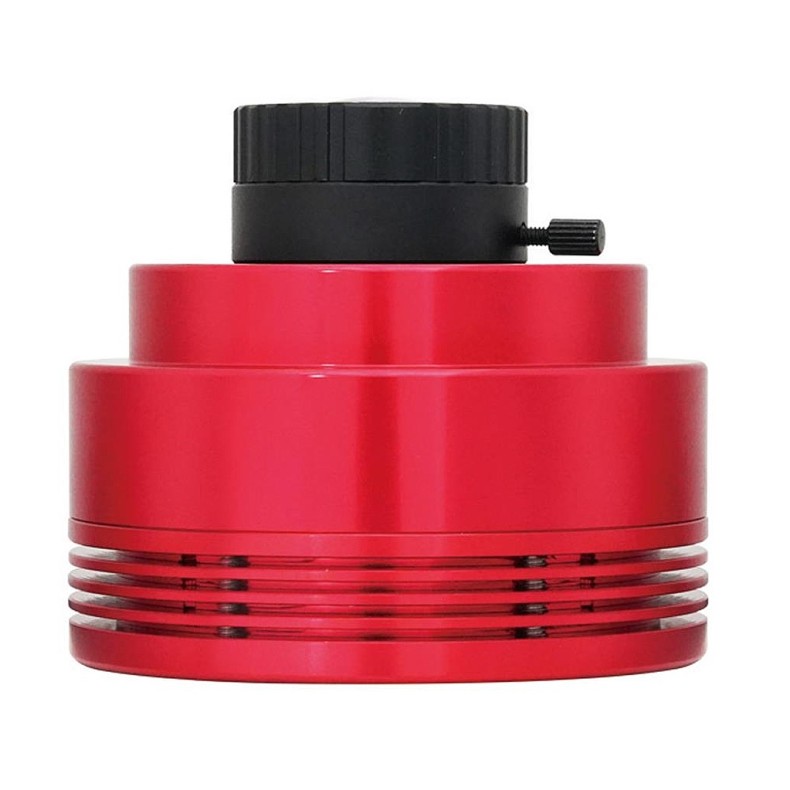

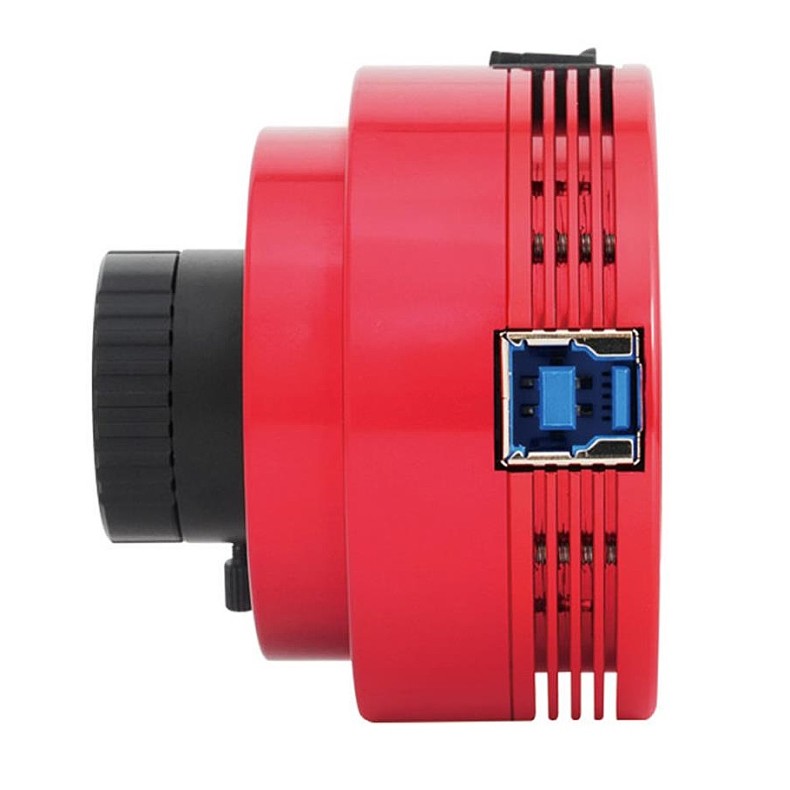

Cámara ZWO color CMOS ASI676MC

La cámara ZWO ASI676MC está equipada con un sensor CMOS en color de 12,6 megapíxeles (3552 x 3552 px), 10 mm de diagonal y formato cuadrado. A máxima resolución, la frecuencia de imagen máxima es de 31,2 fps con un rango dinámico de 12 bits. Dotada de las últimas tecnologías de la arquitectura de sensores STARVIS 2 de Sony, la cámara ofrece funcionalidades de última generación: ausencia total de electroluminiscencia, amplio rango dinámico, sensibilidad muy alta en el infrarrojo cercano y corriente oscura y ruido de lectura muy bajos.

Características principales de la cámara ZWO ASI676MC

Con su sensor en color de 1/1,6", la cámara ZWO ASI676MC es ideal para la vigilancia meteorológica de todo el cielo y la detección de meteoros. También puede utilizarse para imágenes planetarias, lunares y solares, o como cámara autoguiada. Podrá tomar magníficas fotografías en color de los planetas, evitando al mismo tiempo los caprichos de las turbulencias atmosféricas. Gracias a su sensibilidad en condiciones de poca luz, la 662MC ofrece excelentes resultados en visual asistido o en imágenes de cielo profundo mediante la técnica «lucky imaging» (adquisición rápida en ráfagas y posterior apilamiento de un gran número de imágenes de cielo profundo).

La IMX676 tiene píxeles cuadrados de sólo 2 µm de lado. Con píxeles tan pequeños, es muy importante calcular el muestreo resultante de su configuración en función de sus condiciones de observación y de su seeing. Si es necesario, deberá adaptar la distancia focal del instrumento o realizar binning, para no sobremuestrear demasiado las imágenes.

Rendimiento del sensor

Diseñado por Sony para aplicaciones de vigilancia y seguridad, el sensor IMX676 está construido sobre la arquitectura técnica STARVIS 2. Incorpora potentes funciones que producen imágenes brillantes y de alto contraste con un alto rango dinámico, incluso en condiciones de iluminación extremadamente limitadas. La más importante de ellas es el uso de una estructura optoelectrónica conocida como «retroiluminada» (o BSI, Backside Illumination sensor). Toda la electrónica del sensor se coloca debajo de los fotositos, lo que reduce la distancia que la luz tiene que recorrer a través del sensor y el bloqueo de fotones por parte de la electrónica no fotosensible. La sensibilidad aumenta considerablemente, incluso en condiciones de muy poca luz. El sensor también es extremadamente eficaz en el infrarrojo cercano (NIR), una banda espectral favorecida por los astrofotógrafos planetarios por su reducida sensibilidad a las turbulencias atmosféricas. Esta estructura escalonada permite colocar más componentes electrónicos, como los ADC, en el propio sensor, lo que minimiza los artefactos y el ruido.

Corriente oscura de una cámara ASI676MC en función de la temperatura. La corriente oscura se expresa en electrones por segundo y por píxel.

La eficiencia cuántica y el ruido de lectura son los dos parámetros más importantes para medir el rendimiento de una cámara. Una alta eficiencia cuántica y un bajo ruido de lectura son condiciones necesarias para una mejora significativa de la relación señal/ruido.

Expansión cuántica relativa del sensor de la cámara en color ASI676MC en función de la longitud de onda

El ruido de lectura es la suma de varios componentes: el ruido térmico de los fotositos, el ruido ligado a la electrónica del sensor y el ruido de cuantificación de las etapas de conversión analógico/digital. Cuanto menor sea este ruido de lectura, mejores serán los resultados; por ello, se realiza un trabajo tecnológico a todos los niveles para reducirlo al máximo. En la salida, la cámara incorpora un dispositivo HCG (High Conversion Gain) que permite reducir el ruido de lectura a alta ganancia manteniendo el alto rango dinámico que se obtendría a baja ganancia. Este modo HCG se activa automáticamente en cuanto la ganancia alcanza 180.

Capacidad de píxeles (FWC), ganancia, rango dinámico y ruido de lectura de la cámara ZWO ASI676MC

Mecánica de montaje

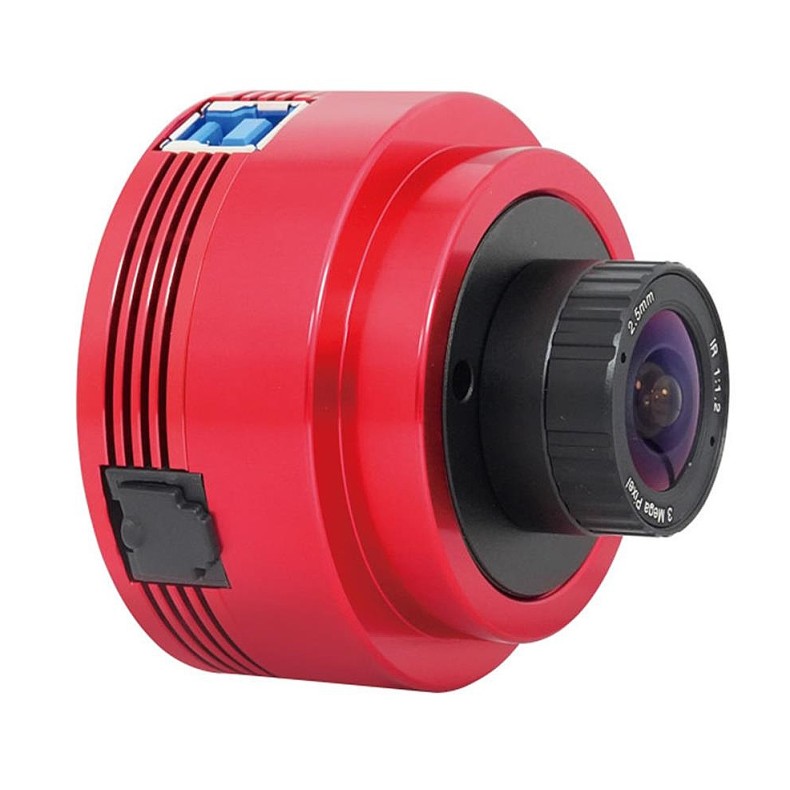

El ASI676MC tiene una rosca de entrada hembra M42; el enfoque posterior es de 12,5 mm. Se suministra un convertidor mecánico de M42 a 31,75 mm macho, junto con un cable USB de 2 m y un cable de autoguiado ST4. ZWO también ofrece un objetivo de 2,5 mm de longitud focal muy bien fabricado. Así equipada, la cámara también puede utilizarse como cámara All-Sky para la vigilancia del cielo.

Software

Como con todas las cámaras ZWO, el software de control de cámara principal y más completo es ASIStudio, descargable gratuitamente desde la página web del fabricante ZWO. La marca también ofrece un SDK (Software Development Kit) gratuito para que muchos paquetes de software gratuitos o de pago sean compatibles de forma nativa con las cámaras ZWO: Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc. Le invitamos a consultar las documentaciones específicas de estos softwares para conocer su nivel de compatibilidad o a visitar el sitio web de ZWO para obtener una lista exhaustiva.

ZWO también ofrece un controlador ASCOM unificado para controlar todos sus accesorios a través de la plataforma ASCOM/Alpaca. Este controlador puede descargarse gratuitamente desde el sitio web de ZWO.

Para los usuarios de Linux y Mac, los controladores Indi o Indigo son gratuitos y están disponibles en los sitios web de estas plataformas. El control se realiza a través del software KStars/Ekos (para Linux) y AstroImager/AstroTelescope de CloudMakers (para Mac).

Por último, se puede acceder a las cámaras ZWO a través de controladores de vídeo como DirectShow o TWAIN. Para más detalles, visite el sitio web de ZWO.

Características electrónicas

Características mecánicas

Dimensiones y medidas de la cámara ZWO ASI676MC

Componentes suministrados

• 1x cámara a color ZWO ASI676MC
• 1x objetivo ojo de pez CCTV de 2,5 mm
• 1x cable USB3 (2m)
• 1x cable ST4 autoguider
• 1x adaptador M42x0.75 macho a 31.75mm macho, con enchufe
